141-脱硫程序博途v16+wincc7.5sp2一套，西门子et200sp1510 Plc，上位机wincc，博图标准功能快编程，wincc结构变量，面板实例，方便修改和套用，带图纸 博途版本为V16,编程使用多重背景，方便增添删改，编程语言为梯形图SCL混合，程序简洁，容易读懂。 Wincc版本为7.5sp2,使用结构变量与面板实例相结合，可直接拖拽生成画面，省去了传统一个一个连变量的麻烦，大量节省工程师组态时间，高效便捷。 博途功能库除本脱硫程序使用的电机阀门模拟量块，另外包含了pid控制块，调节阀控制，流量计算和累计，可适应大部分过程控制场合。 wincc的结构变量和面板实例配合博途的多重背景，大大减轻了工程师的工作量，画面直接拖拽即可，每个面板实例的弹出窗口都会自动生成设备操作记录和历史记录。

最近在做一个脱硫系统的开发项目，选用了西门子的ET200SP 1510 PLC，上位机用的是WinCC 7.5 SP2，编程环境是博途V16。整个过程下来，感觉这套组合确实挺高效的，特别是在代码结构和上位机组态方面，省去了不少麻烦。下面分享一下我的开发心得，顺便带点代码和分析，让大家看看我是怎么搞的。

---

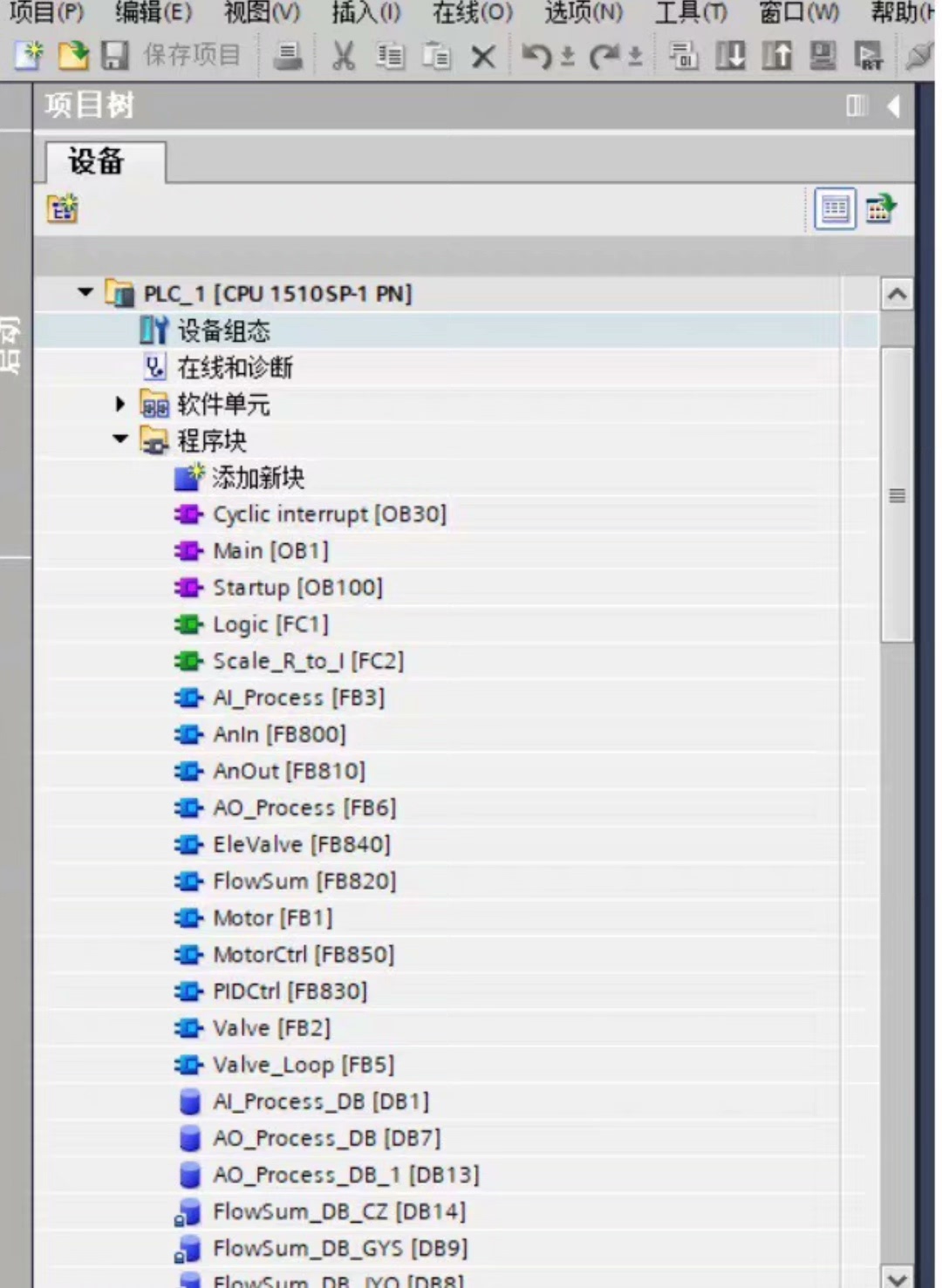

**博途V16：多重背景让程序更灵活**

博途V16这次用的是多重背景功能，感觉挺方便的。以前写PLC程序，背景图太多的话，增删改查都很麻烦。现在用了多重背景，新增一个功能块直接拖进去就行，删的时候也方便，完全不用担心结构混乱。

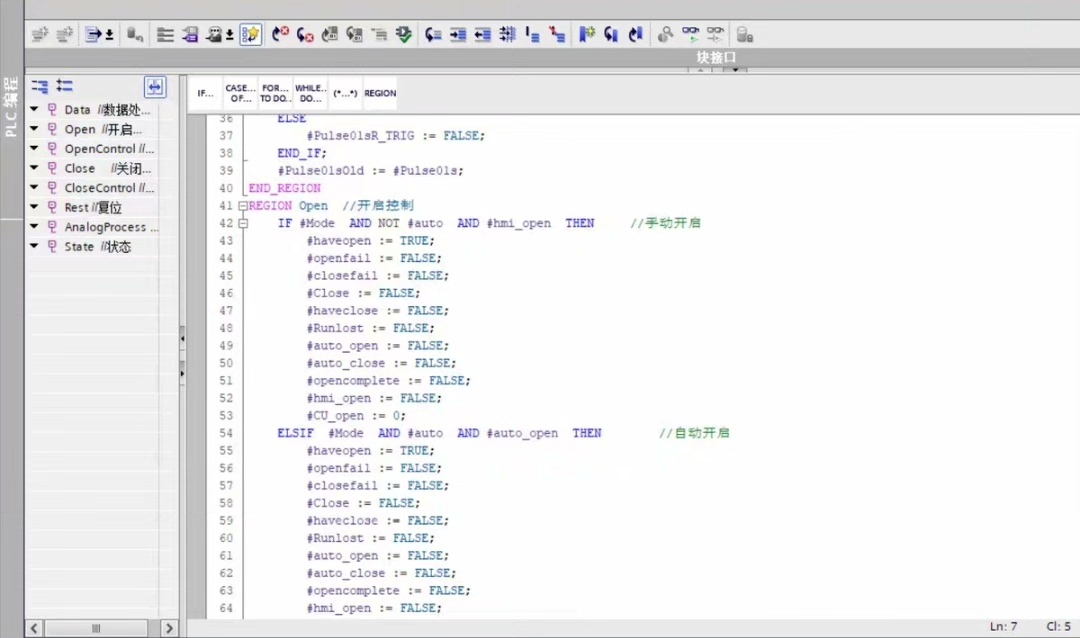

编程语言方面，这次主要用了梯形图和SCL的混合编程。梯形图用来处理逻辑控制，比如电机启停、阀门开关这些；SCL则用来处理复杂的计算任务，比如流量累计和PID调节。这样分开写，程序看起来清晰多了。

举个例子，脱硫系统里有个电机控制的梯形图，大概是这样写的：

// 电机启动条件
M0.0 := I0.0 AND Q0.0 NOT;
// 电机运行状态
Q0.0 := M0.0 AND NOT Q0.1;

这段代码看起来是不是挺直观的？就是简单的启动和停止逻辑，Q0.0控制电机输出，M0.0是启动条件，I0.0是启动按钮，Q0.1是停止按钮。梯形图的优势就是逻辑清晰，一眼就能看懂。

---

**WinCC 7.5 SP2：结构变量 + 面板实例 = 组态效率翻倍**

上位机用的是WinCC 7.5 SP2，这次重点用到了结构变量和面板实例。说实话，之前用WinCC的时候，总是得一个一个变量去连接，搞半天才能完成画面组态。这次用了结构变量，直接拖拽就能生成画面，效率提升可不是一点半点。

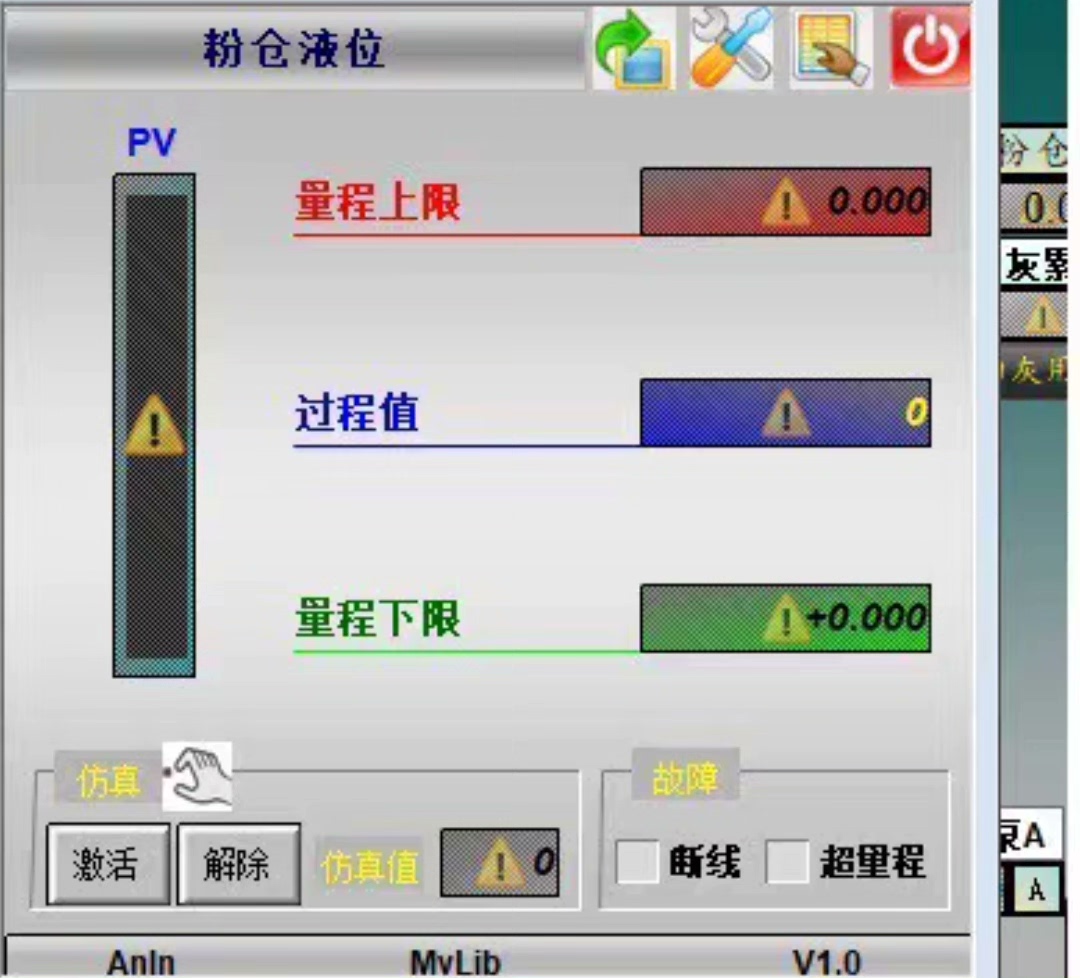

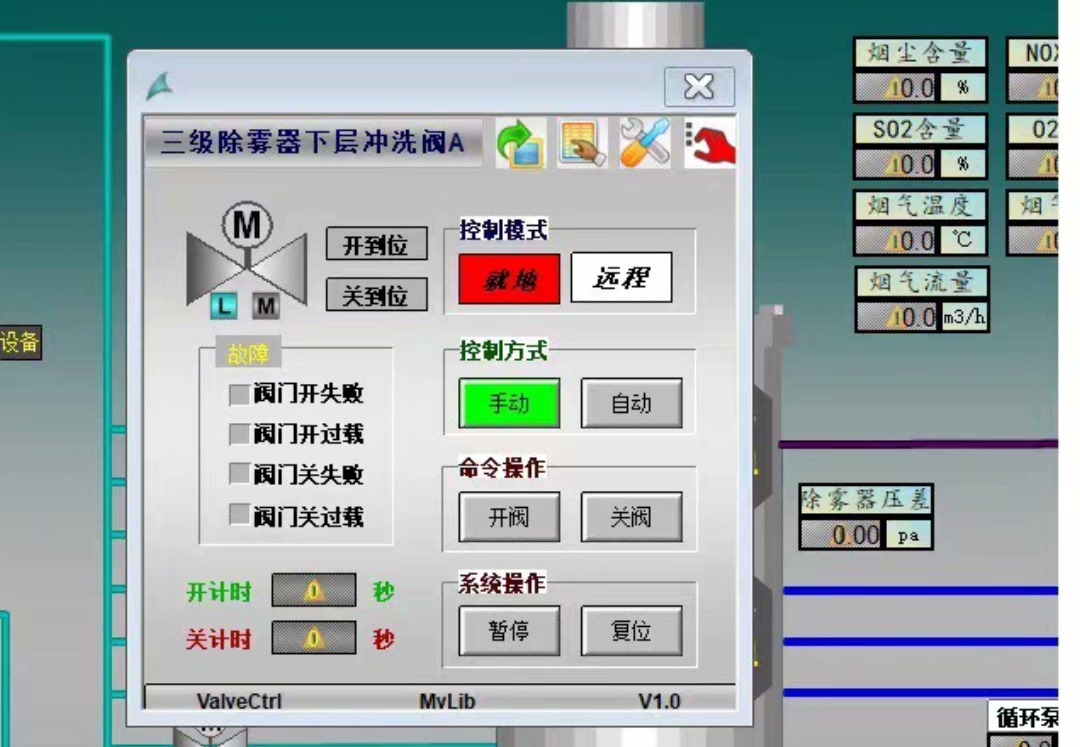

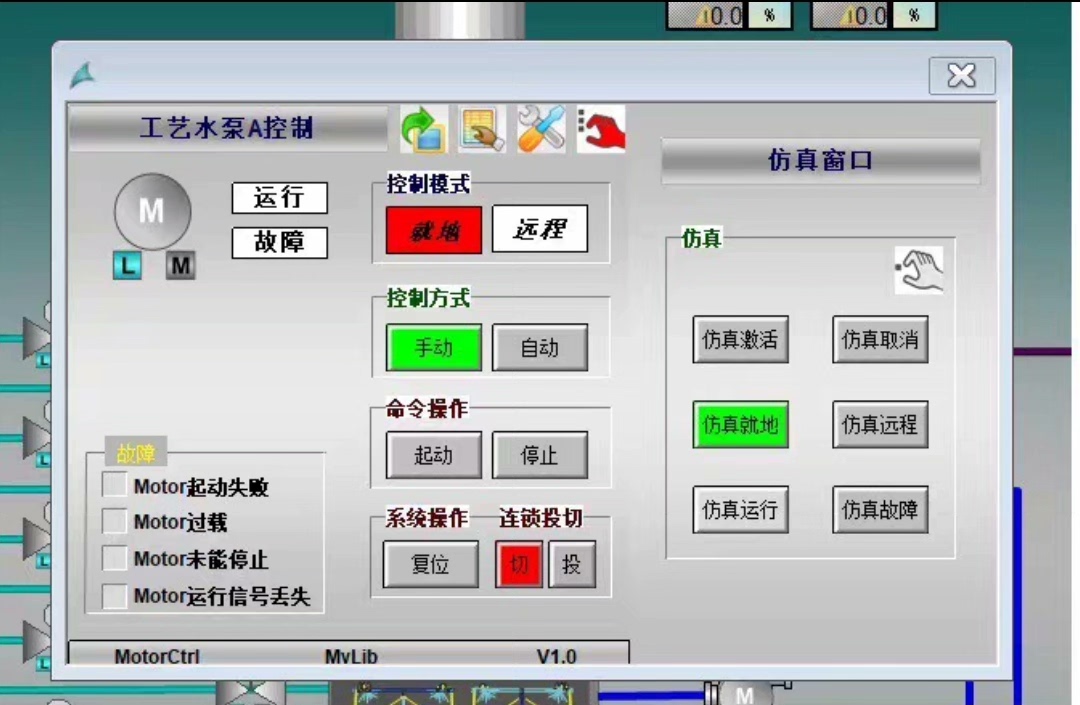

比如，脱硫系统的面板实例，直接拖拽生成一个设备窗口，连带设备的操作记录和历史记录都自动带出来了。这个功能真的太香了，省去了不少配置时间。

141-脱硫程序博途v16+wincc7.5sp2一套，西门子et200sp1510 Plc，上位机wincc，博图标准功能快编程，wincc结构变量，面板实例，方便修改和套用，带图纸 博途版本为V16,编程使用多重背景，方便增添删改，编程语言为梯形图SCL混合，程序简洁，容易读懂。 Wincc版本为7.5sp2,使用结构变量与面板实例相结合，可直接拖拽生成画面，省去了传统一个一个连变量的麻烦，大量节省工程师组态时间，高效便捷。 博途功能库除本脱硫程序使用的电机阀门模拟量块，另外包含了pid控制块，调节阀控制，流量计算和累计，可适应大部分过程控制场合。 wincc的结构变量和面板实例配合博途的多重背景，大大减轻了工程师的工作量，画面直接拖拽即可，每个面板实例的弹出窗口都会自动生成设备操作记录和历史记录。

再看看结构变量的定义，简单得很：

STRUCT MyDevice
    DWORD Status;
    WORD Temp;
    BYTE Valve1;
END_STRUCT

这样定义好结构体后，直接用拖拽的方式就能生成对应的画面，变量自动关联，完全不用手动配置每个点位。这波操作，给WinCC点赞！

---

**功能库：解决90%的常见问题**

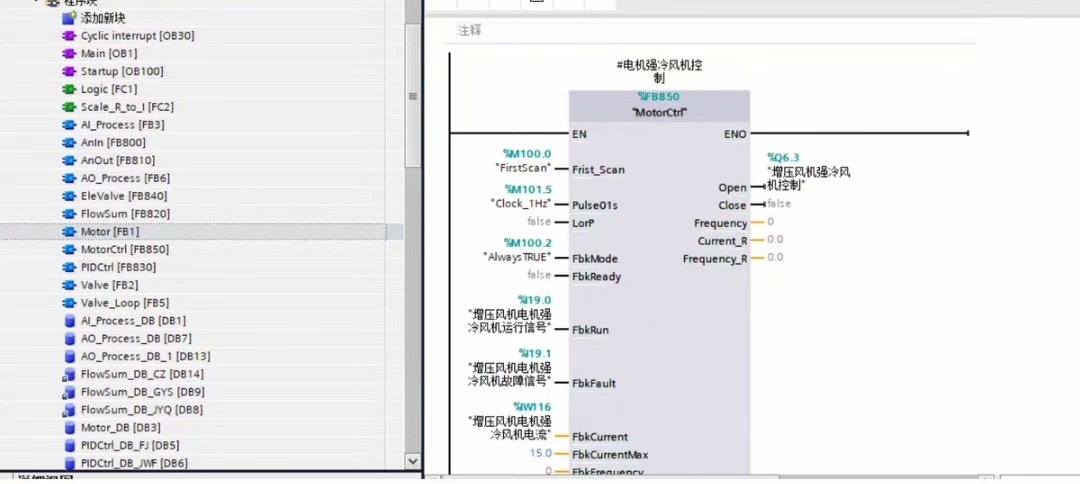

这次开发还用到了博途自带的功能库，里面有不少好东西，比如电机控制块、阀门模拟量块、PID控制块等等。这些功能块直接调用，省去了不少自己写代码的时间。

举个例子，PID控制块的配置：

// PID控制块调用
PIDCtl(
    IN_SETPOINT := SetPoint,
    IN_MEASUREMENT := Measurement,
    OUT_CONTROL := ControlOutput,
    Kp := 1.0,
    Ki := 0.1,
    Kd := 0.05
);

这段代码就是标准的PID控制，直接调用库函数，参数配置好就行。这样写的好处是代码简洁，而且调试起来也方便，毕竟PID控制块的稳定性是有保障的。

---

**实际应用案例：脱硫系统运行记录**

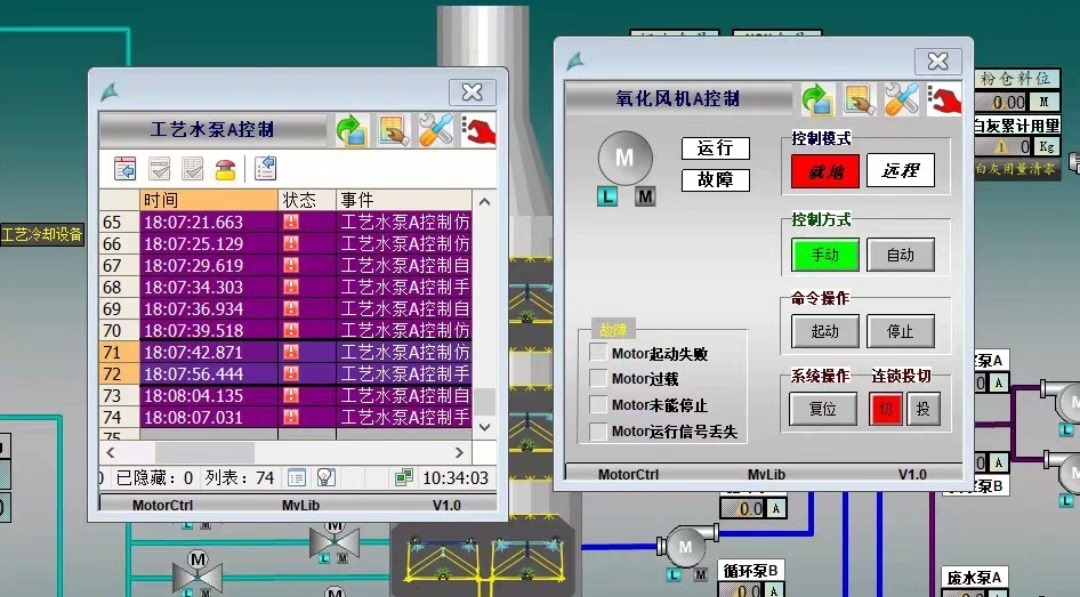

整个系统搭建完成后，运行记录也挺方便的。每个面板实例都会自动记录设备的操作和历史数据，这样后期维护起来也容易多了。

比如，脱硫系统的运行记录画面，直接就能看到设备的启停时间、运行状态、报警信息等等：

// 运行记录示例
DeviceRecord(
    DeviceID := 1,
    StartTime := START_TIMER,
    EndTime := END_TIMER,
    Status := DeviceStatus,
    Alarm := DeviceAlarm
);

这段代码记录了设备的运行数据，方便后续分析和维护。整个系统运行起来后，数据采集和记录这块完全不用操心。

---

**总结：高效开发，从工具开始**

总的来说，这次用博途V16和WinCC 7.5 SP2开发脱硫系统，感觉还是很顺利的。多重背景和结构变量的组合，大大提升了开发效率；功能库的使用，也让程序更简洁易懂。特别是WinCC的面板实例功能，直接拖拽生成画面，真的太省事了。

如果你也在做类似的项目，不妨试试这套组合。工具选好了，开发效率自然就上去了。当然，代码结构和功能块的使用也很重要，一定要根据实际需求来设计，这样才能发挥出工具的最大潜力。

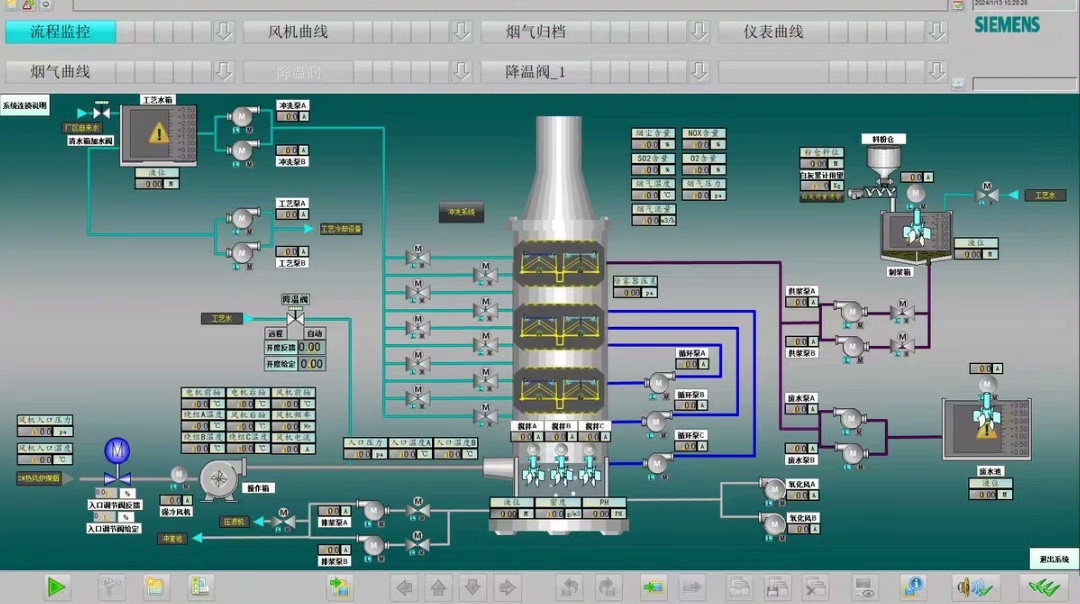

最后，附上一张系统运行的截图，看看这画面，是不是很整洁？
