YOLOv8热力图可视化每层网络特征

在深度学习领域，目标检测模型不断推陈出新，YOLOv8便是其中备受瞩目的一员。深入理解模型内部特征对于优化模型性能、调试以及探索模型决策过程至关重要。今天，咱们就来唠唠如何用热力图可视化YOLOv8每层网络特征。

为什么要可视化网络特征

想象一下，你训练了一个超厉害的YOLOv8模型，在测试集上效果杠杠的，但你其实并不清楚模型到底是怎么做到的。可视化网络特征就像是给模型装上了“透视镜”，让你能看到每一层网络对图像中不同区域的“关注度”。通过热力图，我们可以直观地发现模型在哪些地方关注目标物体，哪些地方容易出现误判，从而有针对性地改进。

准备工作

首先，确保你已经安装好了ultralytics库，这是使用YOLOv8的基础。可以通过以下命令安装：

pip install ultralytics

同时，还需要matplotlib来绘制热力图，安装命令如下：

pip install matplotlib

获取YOLOv8模型

我们可以轻松地从ultralytics库中加载预训练的YOLOv8模型。以下是代码示例：

from ultralytics import YOLO

# 加载预训练的YOLOv8n模型
model = YOLO('yolov8n.pt')

这里我们加载了YOLOv8的轻量级版本yolov8n，当然你也可以根据自己的需求选择yolov8s、yolov8m等其他版本。

前向传播获取特征图

要得到每层网络的特征图，我们需要对输入图像进行前向传播。这里以一张示例图像为例：

import torch
import matplotlib.pyplot as plt
from PIL import Image

# 读取图像
image = Image.open('example.jpg')

# 将图像转换为张量并增加批次维度
img_tensor = torch.from_numpy(np.array(image)).unsqueeze(0).permute(0, 3, 1, 2).float() / 255.0

# 获取模型各层特征图
features = []
for layer in model.model.children():
    img_tensor = layer(img_tensor)
    features.append(img_tensor)

上述代码中，我们首先读取了一张图像，将其转换为适合模型输入的张量格式。然后，通过遍历模型的每一层，将图像依次传入各层进行前向传播，并保存每一层输出的特征图。

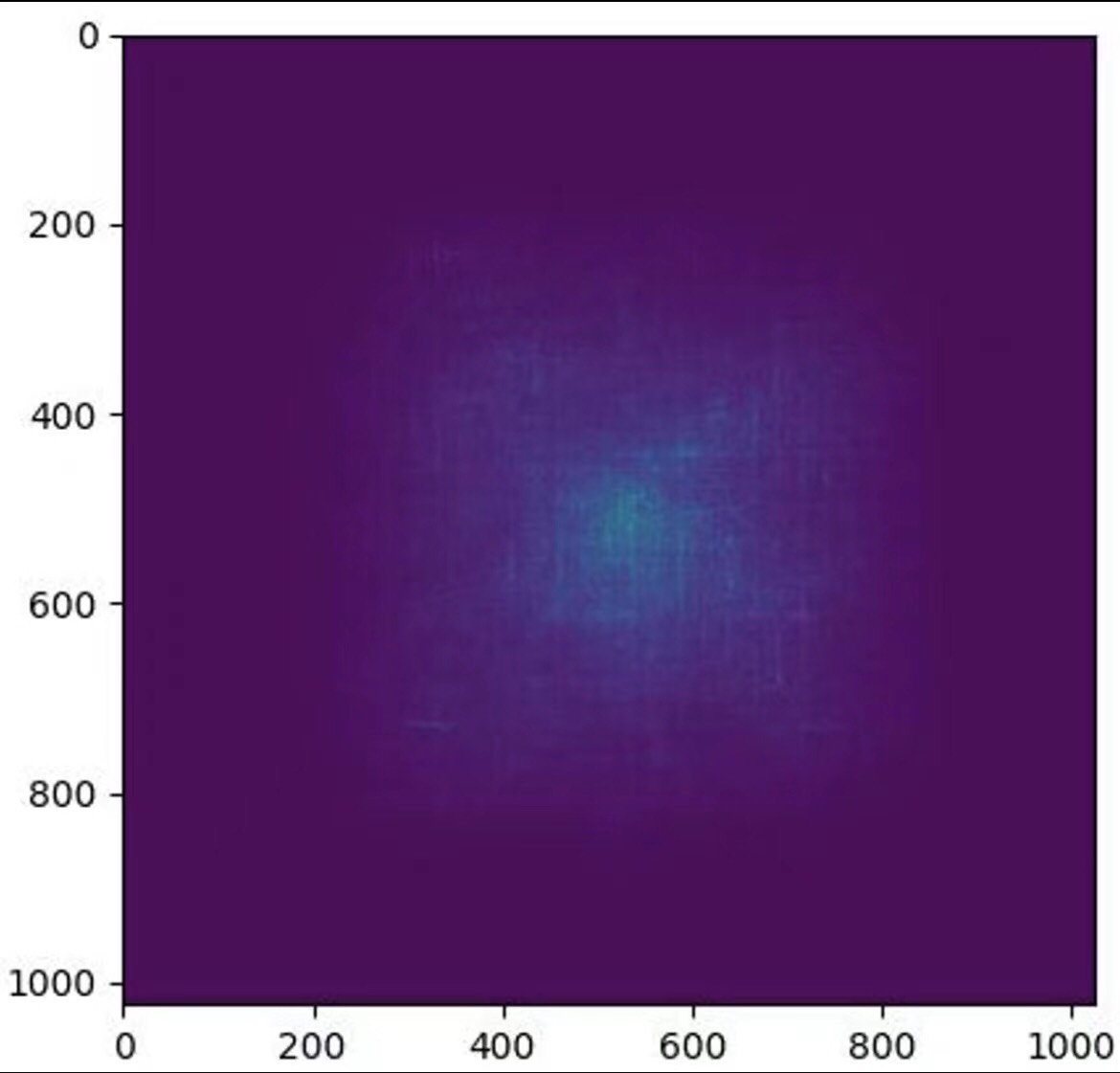

生成热力图

有了特征图，接下来就是生成热力图了。这里我们选择对每个特征图的某一个通道进行可视化，当然你也可以尝试其他通道或者对多个通道进行合并处理。

def plot_heatmap(feature_map, layer_num):
    # 选择特征图的第一个通道（可以根据需求调整）
    single_channel = feature_map[0, 0].detach().cpu().numpy()

    # 归一化到0 - 1范围
    single_channel = (single_channel - single_channel.min()) / (single_channel.max() - single_channel.min())

    plt.figure(figsize=(10, 8))
    plt.imshow(single_channel, cmap='viridis')
    plt.title(f'Heatmap of Layer {layer_num}')
    plt.colorbar()
    plt.show()

# 遍历每层特征图并绘制热力图
for i, feature in enumerate(features):
    plot_heatmap(feature, i)

在plot_heatmap函数中，我们首先选择了特征图的第一个通道，然后将其归一化到0 - 1的范围，以便更好地显示热力图。最后，使用matplotlib绘制热力图并显示。通过遍历每层的特征图，我们就能得到每层网络对应的热力图啦。

总结

通过上述步骤，我们成功实现了YOLOv8每层网络特征的热力图可视化。这不仅能帮助我们更深入地理解模型的工作机制，还能为进一步优化模型提供有价值的线索。希望大家在自己的项目中也能灵活运用这种方法，挖掘出更多关于模型的“秘密”。快去试试吧！

这样，我们就完成了YOLOv8热力图可视化每层网络特征的探索，是不是感觉对模型的了解又更上一层楼了呢？如果在实践过程中有任何问题，欢迎一起交流讨论！
