statcom静止同步补偿器与SVC静止无功补偿器simulink仿真模型 ①对于无功调压下垂特性，搭建了两种补偿器来进行比对 看图的效果

打开Simulink的瞬间，我的工程师DNA就动了——今天要折腾STATCOM和SVC这两个无功补偿界的老冤家。这俩设备在电网里就像空调系统的变频机和定频机，一个玩的是电力电子花活，一个走的是传统晶闸管路线。

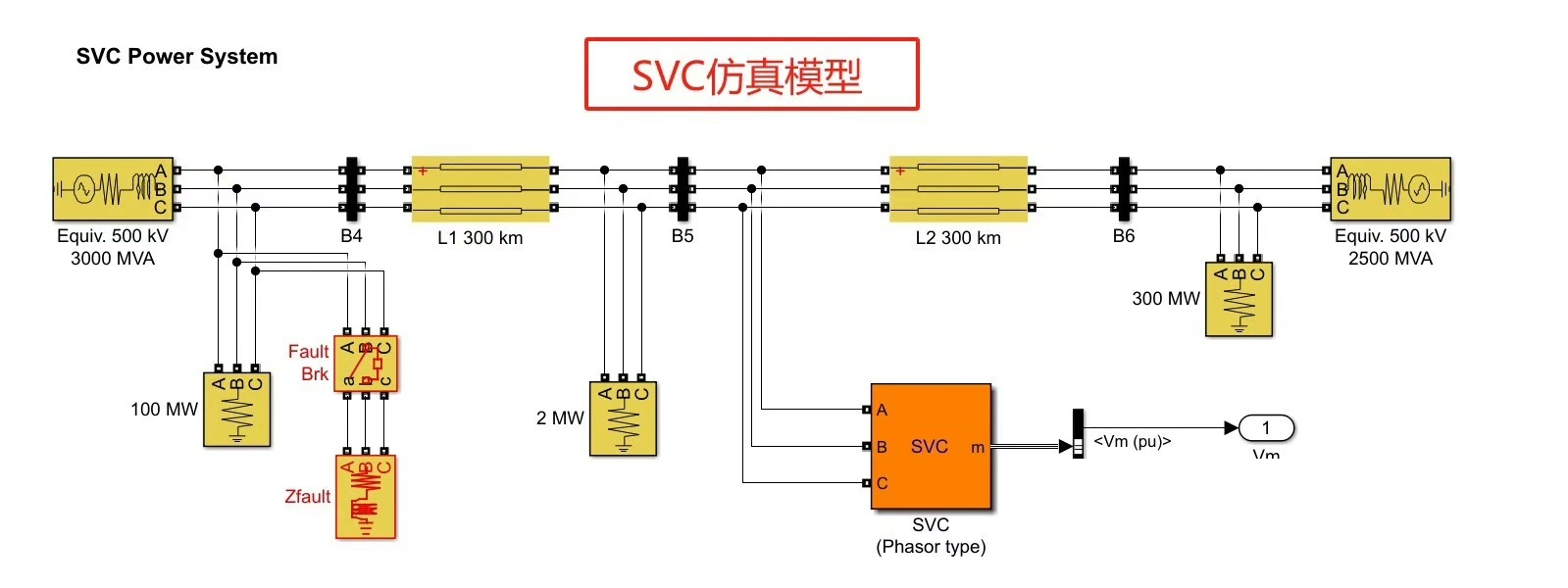

先看SVC模型，这货的核心是TCR（晶闸管控制电抗器）模块。建模时最头疼的是触发角控制逻辑，得用alpha_deg参数精确控制导通角。下面这段触发脉冲生成代码看着简单，实际藏着玄机：

function gating = TCR_FiringAngle(alpha)
    theta = linspace(0, 2*pi, 360);
    gating = zeros(size(theta));
    gating(theta >= deg2rad(alpha) & theta <= pi) = 1;
    gating(theta >= pi + deg2rad(alpha) & theta <= 2*pi) = 1;
end

这段代码其实在模拟晶闸管的双向导通特性，当触发角alpha超过90度时，电抗器开始吃进无功。但要注意theta的取值范围处理不当会导致脉冲错位，仿真时出现诡异的谐波毛刺。

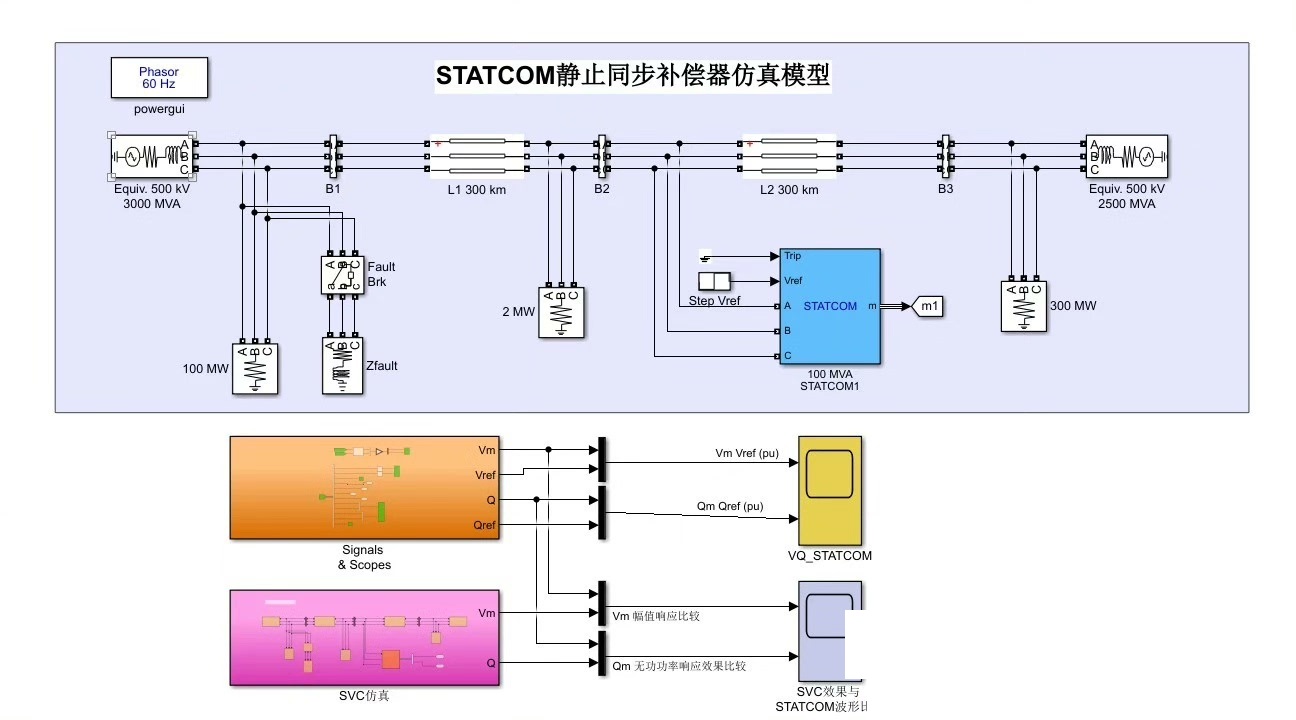

转到STATCOM这边画风突变，VSC（电压源换流器）模块的PWM控制才是重头戏。我在Park变换里埋了个坑：

% dq0变换核心代码
V_alpha = (2/3)*(va - 0.5*vb - 0.5*vc);
V_beta = (2/sqrt(3))*(0.5*sqrt(3)*vb - 0.5*sqrt(3)*vc);
V_d = V_alpha.*cos(theta) + V_beta.*sin(theta);
V_q = -V_alpha.*sin(theta) + V_beta.*cos(theta);

这个坐标变换矩阵要是系数搞错，整个控制环直接崩盘。有次手滑把2/3写成1/3，结果仿真波形扭曲得跟心电图似的。

statcom静止同步补偿器与SVC静止无功补偿器simulink仿真模型 ①对于无功调压下垂特性，搭建了两种补偿器来进行比对 看图的效果

下垂特性实现才是真功夫。在电压外环里，我偷偷塞进了这个公式：

V_ref = V_setpoint - K_droop * Q_measured;

K_droop参数就是传说中的下垂系数，调大了系统变"软"，调小了容易振荡。实测发现STATCOM的K值可以比SVC大30%还能保持稳定，毕竟响应速度快就是任性。

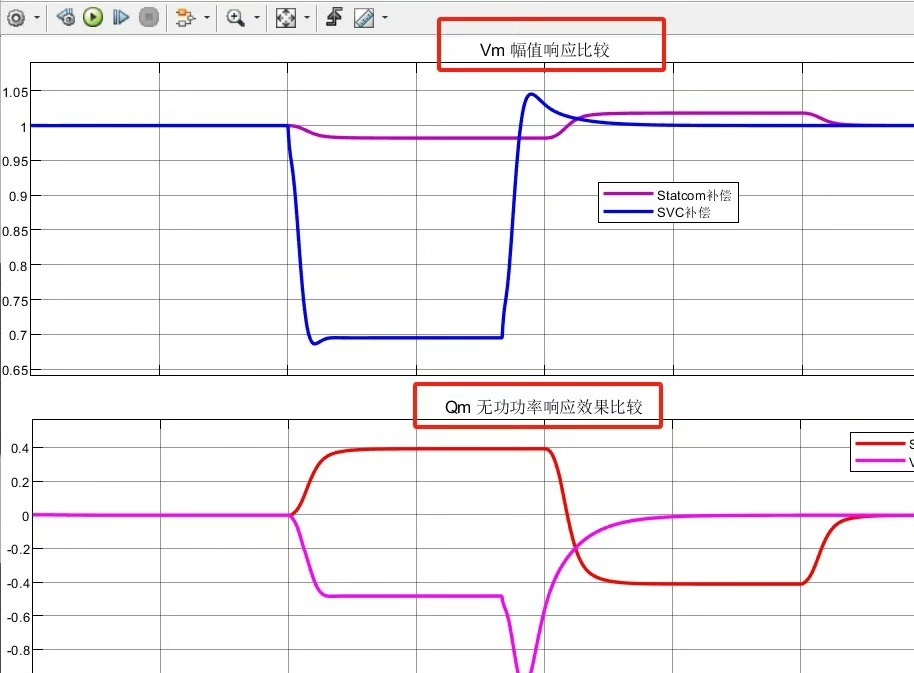

跑仿真时特意给系统加了阶跃负载，观测窗里SVC的响应曲线像老牛爬坡，STATCOM则像猎豹扑食。不过SVC的TCR模块电流波形总带着锯齿状纹身，那是晶闸管开关带来的特征谐波，而STATCOM的PWM输出干净得像PS修过图。

折腾完模型突然悟了：SVC像机械手表，结构简单但精度受限；STATCOM像智能手表，功能强大但要吃透算法。下次试试把两者混搭成混合补偿系统，估计又能折腾出点新花样。
