前言

各种设备联网的场景中，很多对网络可靠性要求比较高，为了保证设备“一直在线”，用户会选择有线，WiFi，4G其中两个网络做网络备份，在其中网络发生故障时，业务切换到另外一个网络，保证通信不中断，并且有足够充裕的时间恢复故障网络的通信。映翰通的IR615S上链路备份就是满足这个需求的。上实操~

一、需求背景：

IR615S 通过WiFi和4G联网，优先使用WiFi联网，WiFi不可用时切换到4G联网。保证设备持续在线的同时，还能节省流量费。

二、配置步骤：

PC网线连接IR路由器LAN口，浏览器输入LAN口IP地址（默认192.168.2.1）登录IR路由器。

lan接口设置

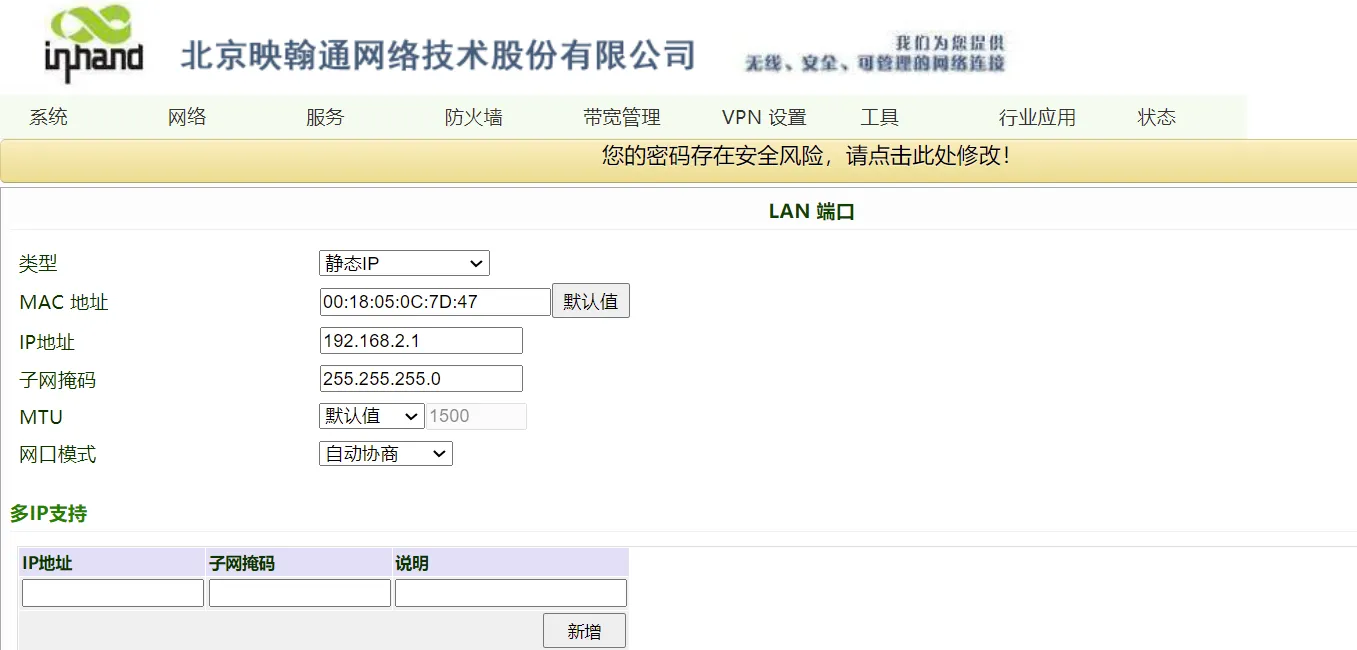

1. 在网络~LAN端口（部分型号是VLAN端口）页面，可以修改LAN口IP地址。

4G接口设置

1. 路由器内置了主流运营商的拨号参数，默认不需要设置即可联网。在状态~网络连接，若cellular接口/拨号端口获取到了ip地址，代表4G接口联网成功。
2. 为防止网络异常可以自行恢复，建议设置拨号接口的icmp探测：

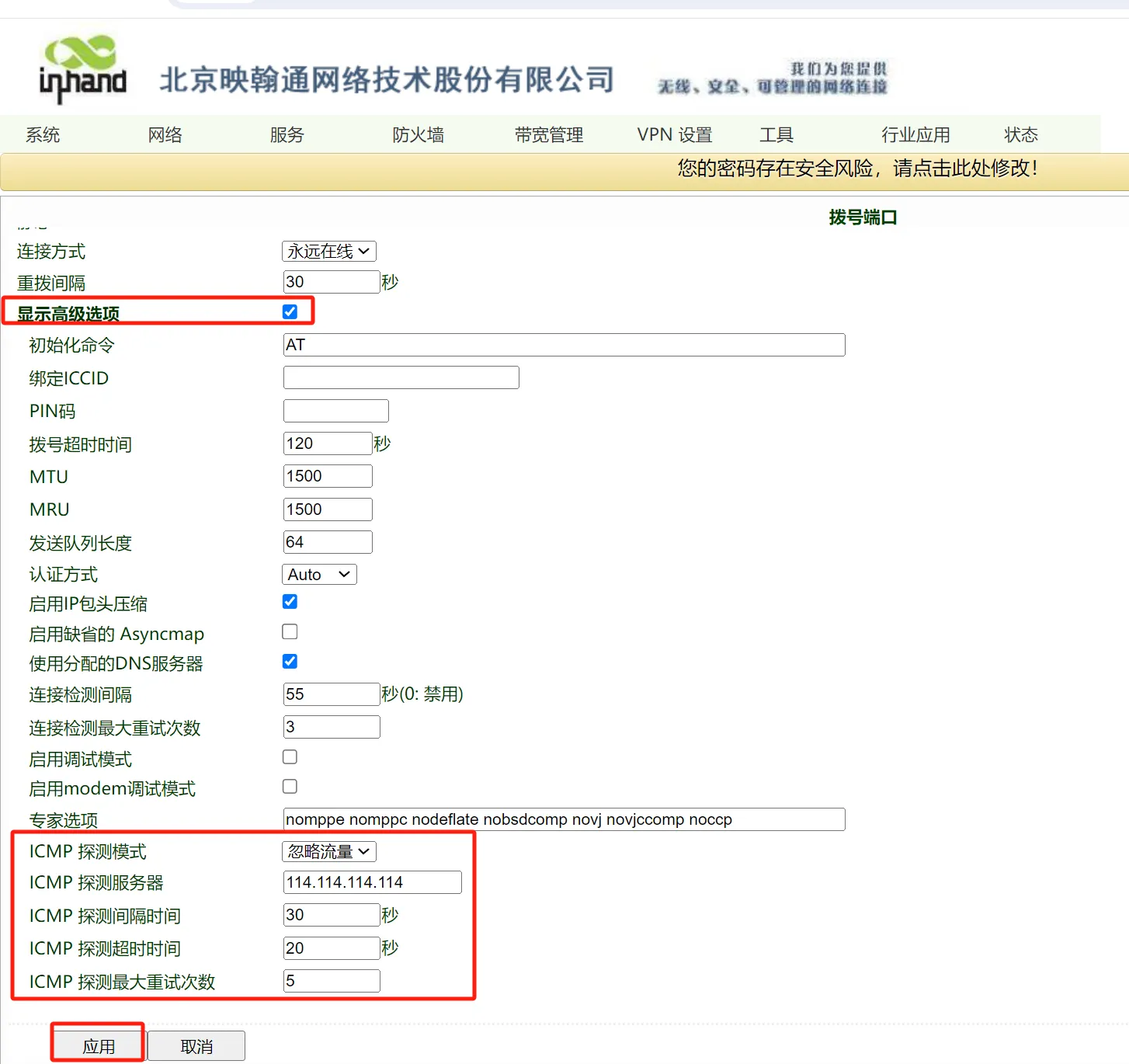

在网络~cellular接口/拨号端口，勾选显示高级选项，设置icmp探测服务器。icmp探测服务器ip需要是通过4G可以访问且不会随意变动的ip地址，可以4G 联网后在工具~ping探测，测试要设置的ip地址是否可达。

WiFi接口设置

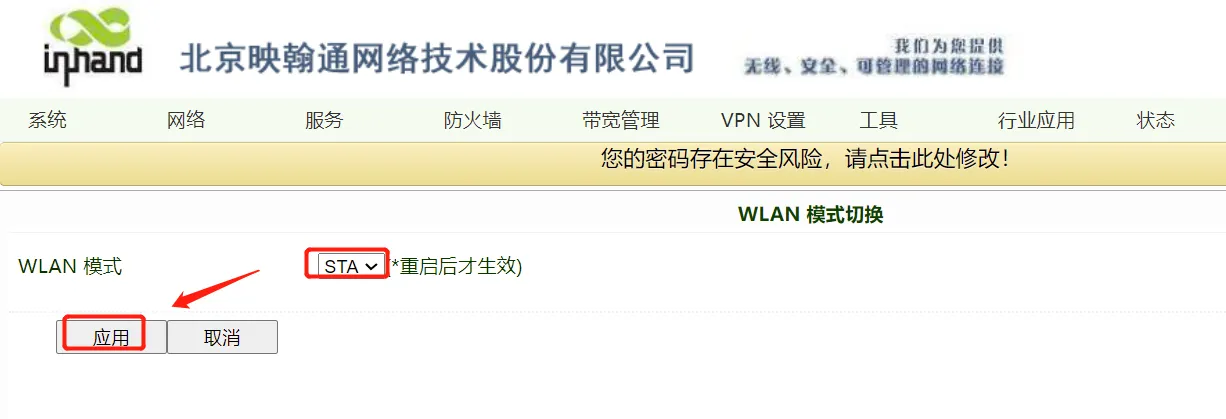

1. 在网络~wlan模式切换，将WLAN模式修改为STA，应用后重启（重新上电或者依次点击系统~重启系统）。

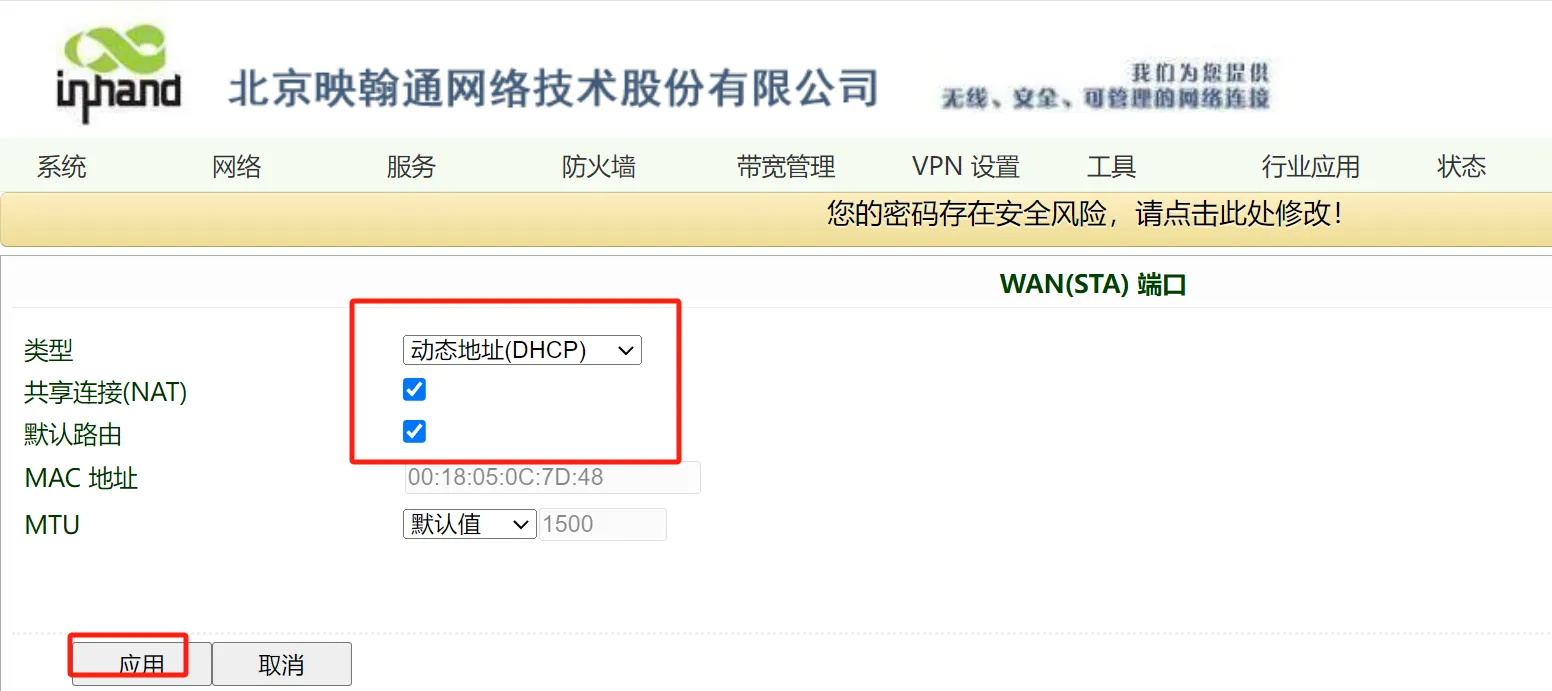

2. 网络~WAN（STA），设置WiFi接口ip 地址，若连接热点支持dhcp分配ip地址，类型可设置为动态地址（dhcp）

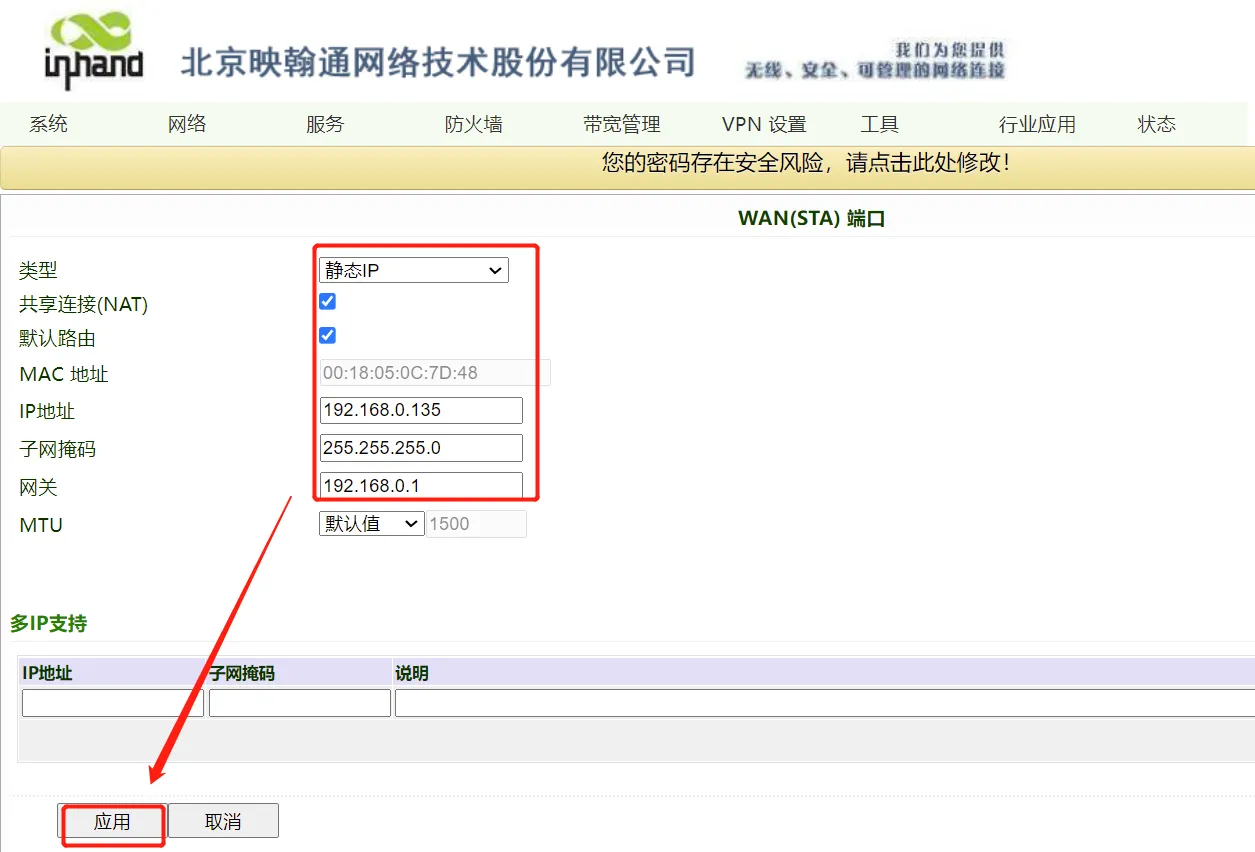

若连接的热点不支持分配ip ,wifi接口设置静态IP ，ip设置热点同网段没有被占用的ip地址，网关设置热点的ip地址。

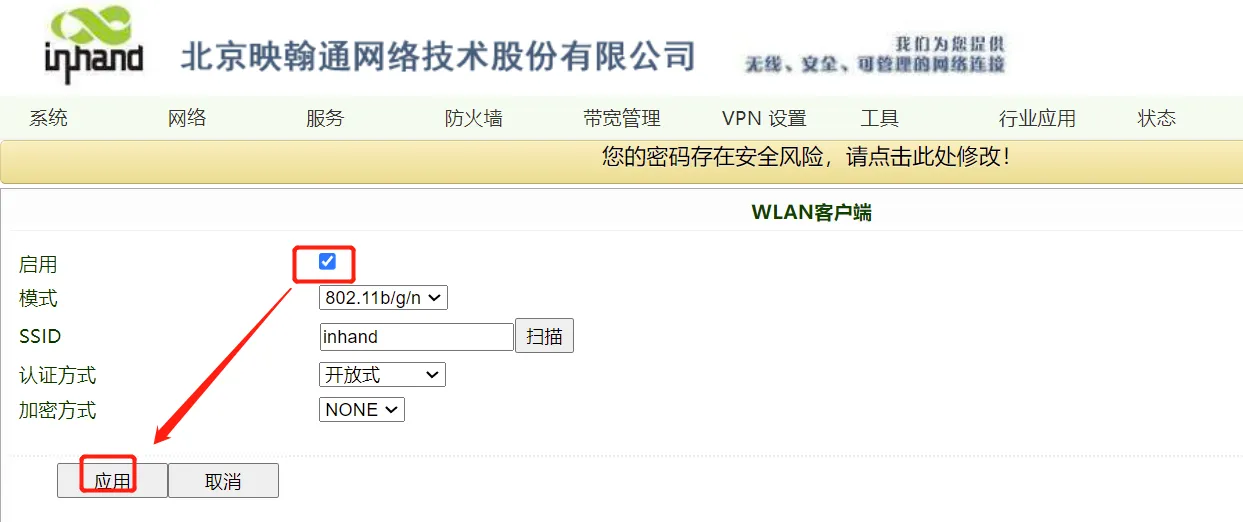

3. 在网络~WLAN客户端，勾选启用，点应用。

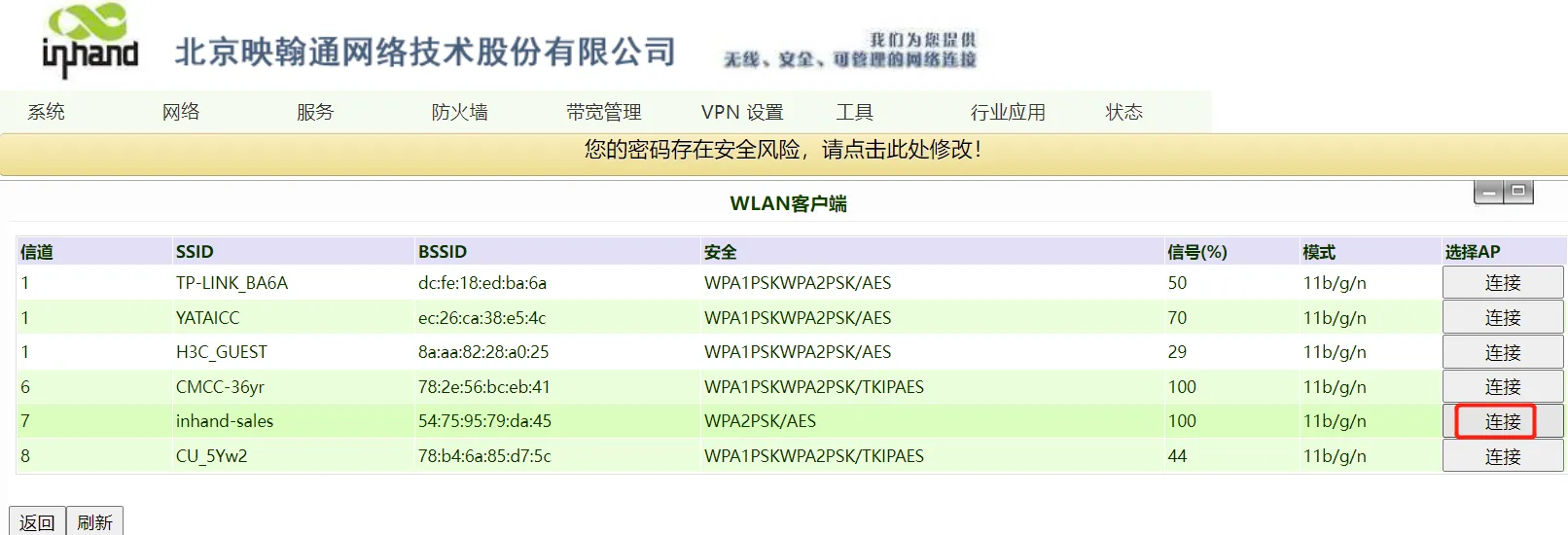

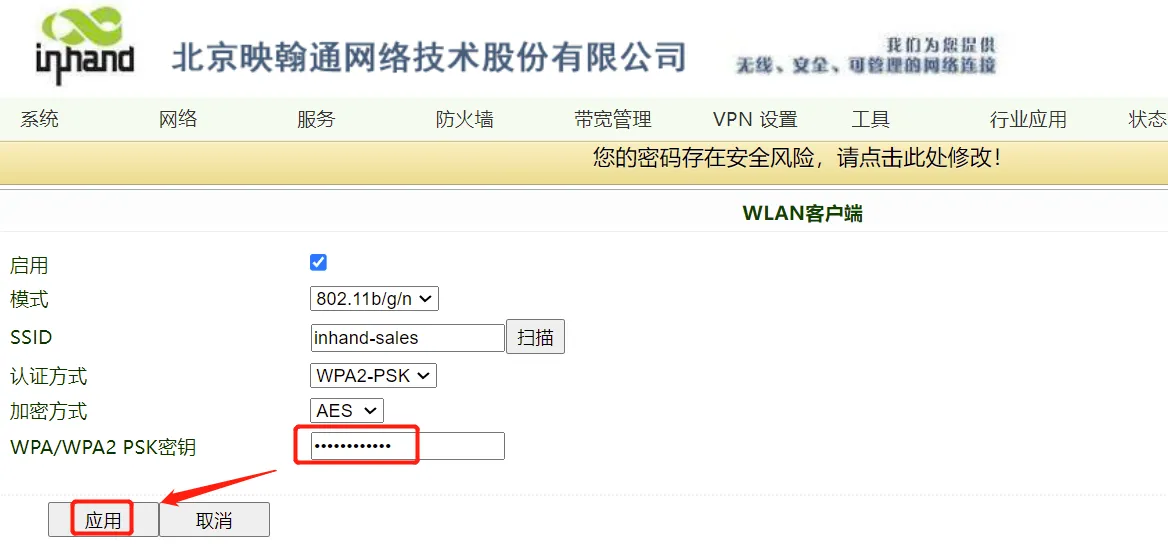

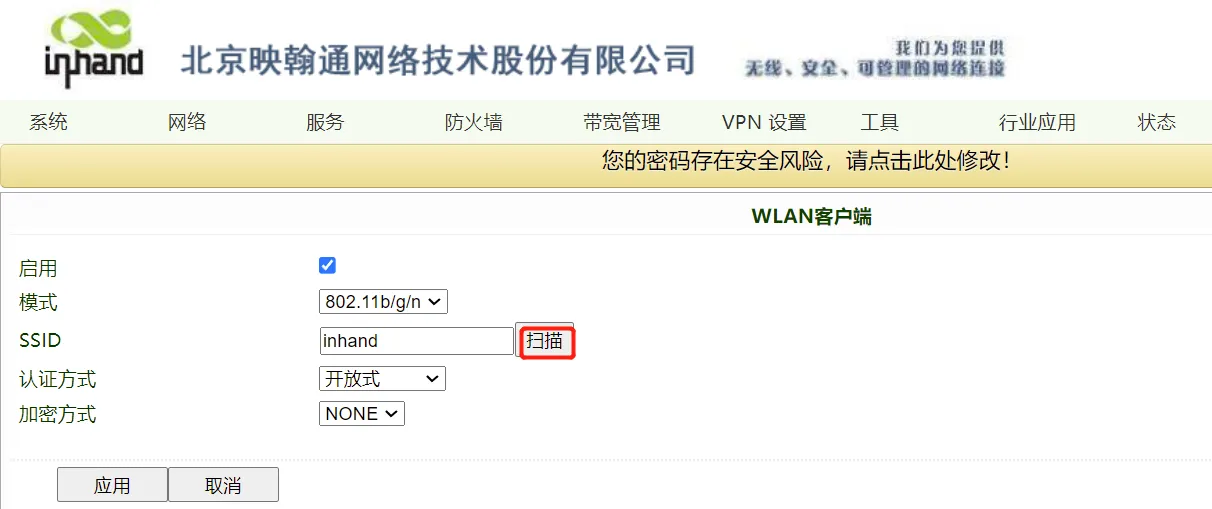

在当前页面点扫描，选择热点连接，输入密码，点应用。

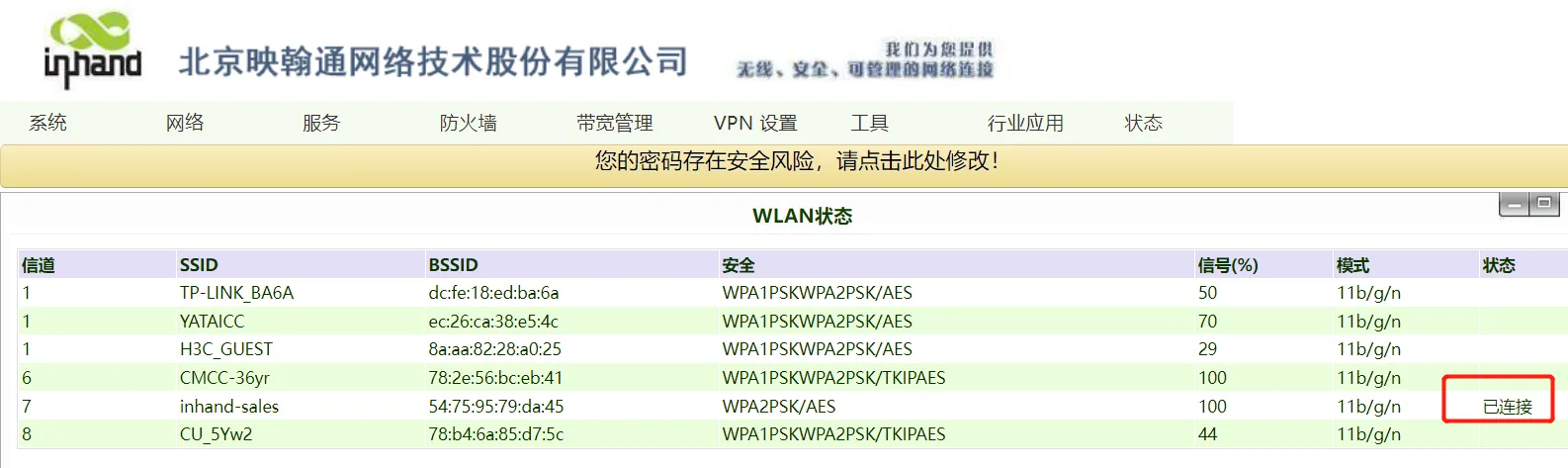

4. 可以在状态~WLAN状态，查看热点是否已连接。

网络备份设置

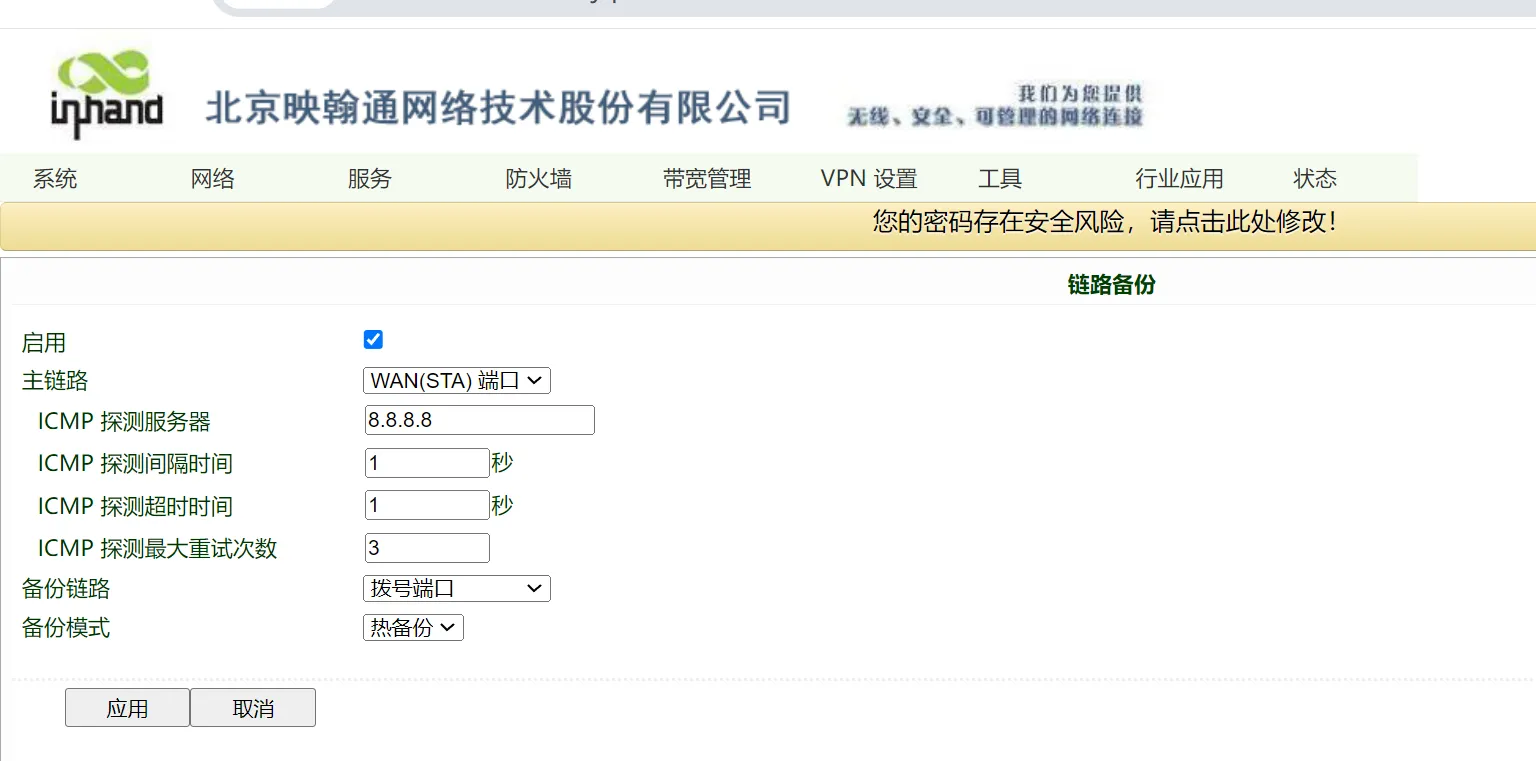

1. 在“网络—链路备份”，点击“启用”按钮。 设置主链路为 WAN（STA） 端口，备份链路为拨号端口。设置 ICMP 探测服务器：需要填写公网上能够可 PING 的IP地址，如8.8.8.8。主链路会每间隔 1秒探测8.8.8.8 ，并且探测 3 次，如果 3次都失败的话会进行链路切换到4G接口。

在WiFi热点将IR615加入黑名单模拟WiFi网络故障，网络切换后在状态~路由状态，可以看到默认路由出接口是cellular接口了。将IR615从热点的黑名单移出，默认路由出接口会切换成dot11radio。

---

注意：在设置链路备份功能时，需要确认此地址是否可达：关闭备份链路，在工具~ping探测测试是否可达。若确认不可达，探测服务器地址可以用运营商的DNS地址。

---
