S7-200Smart 恒压供水程序样例+485通讯样例

在自动化控制领域，S7 - 200Smart PLC以其强大的功能和较高的性价比，广泛应用于各类工程项目中。今天咱们就来聊聊S7 - 200Smart的恒压供水程序以及与之相关的485通讯程序样例。

恒压供水程序

恒压供水系统旨在确保用户端的水压保持稳定，无论用水情况如何变化。这对于居民生活用水、工业生产等场景至关重要。

程序逻辑概述

1. 压力检测：通过压力传感器实时采集管道中的水压数据，并将其转换为PLC能够识别的模拟量信号。
2. PID调节：根据设定压力值与实际检测压力值的偏差，利用PID算法计算出合适的水泵控制信号，以调节水泵的转速或启停。
3. 水泵控制：根据PID计算结果，控制水泵电机的运行状态，实现恒压供水。

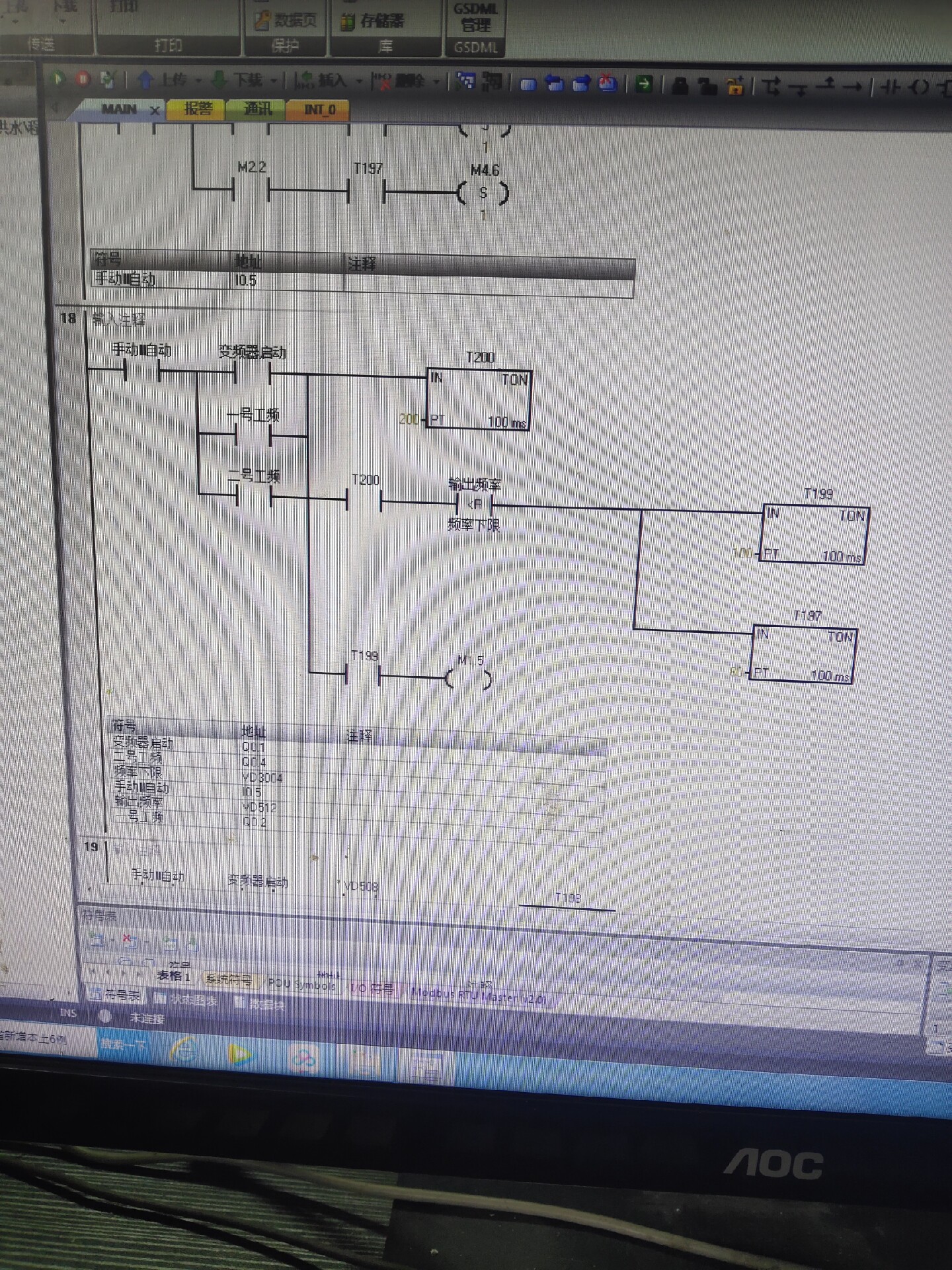

关键代码示例

// 假设AIW0连接压力传感器模拟量输入
LD SM0.0
MOVW AIW0, VW0 // 将模拟量值读入VW0

// 设定压力值假设存放在VW2中
// 计算压力偏差
LD SM0.0
SUB_I VW2, VW0, VW4 // VW4存储压力偏差

// PID初始化
Network 4
LD SM0.1
MOVB 16#40, SMB34 // 定时中断0，100ms
ATCH INT_0, 10 // 关联中断程序INT_0到定时中断10
ENI // 全局开中断

// PID运算
Network 5
LD SM0.0
MOVR VW4, VD10 // 将偏差转换为实数存入VD10
PID VD10, 0 // 执行PID运算，参数表起始地址为0

代码分析

1. 首先，MOVW AIW0, VW0这行代码将压力传感器输入的模拟量值读取并存放到VW0中。AIW0是模拟量输入通道，这里是将实际检测到的压力值读入PLC内存。
2. SUB_I VW2, VW0, VW4计算设定压力值（VW2）与实际压力值（VW0）的偏差，并将结果存放在VW4中。这是PID调节的基础，通过不断计算偏差来调整控制输出。
3. 定时中断部分，SMB34 = 16#40设置定时中断0的时间间隔为100ms 。ATCH INT0, 10将中断程序INT0与定时中断10关联起来，当定时时间到，就会执行INT_0中断程序。ENI则是全局开中断，使中断功能生效。
4. MOVR VW4, VD10把偏差值（VW4）转换为实数类型并存入VD10 ，因为PID运算要求输入为实数。PID VD10, 0执行PID运算，其中VD10是过程变量（偏差），0表示PID参数表的起始地址。通过这些步骤，实现了根据压力偏差实时调整水泵运行的功能。

485通讯程序

485通讯在工业领域常用于远距离、多设备间的数据传输。S7 - 200Smart也支持485通讯，方便与其他设备交互数据。

程序逻辑概述

1. 初始化：设置通讯端口参数，如波特率、数据位、校验位等。
2. 数据发送：将需要发送的数据按照特定格式组织好，通过485通讯口发送出去。
3. 数据接收：接收来自其他设备的数据，并进行校验和处理。

关键代码示例

// 通讯端口初始化
LD SM0.1
MOVB 16#98, SMB30 // 端口0，9600波特率，无校验，8位数据
MOVB 16#09, SMB87 // 允许接收，接收信息开始字符为0x09
MOVB 10, SMB90 // 空闲线时间为10ms
MOVB 20, SMB94 // 最大接收字符数为20
ATCH INT_1, 23 // 关联接收完成中断到INT_1
ENI // 全局开中断

// 发送数据
Network 3
LD M0.0 // M0.0为发送触发信号
MOVB 16#01, SMB38 // 选择端口0
MOVB 6, VB100 // 发送数据长度为6字节
MOVB 16#AA, VB101 // 填充发送数据
MOVB 16#BB, VB102
MOVB 16#CC, VB103
MOVB 16#DD, VB104
MOVB 16#EE, VB105
XMT VB100, 0 // 通过端口0发送VB100开始的数据

代码分析

1. 在通讯端口初始化部分，SMB30 = 16#98设置通讯端口0的参数为9600波特率、无校验、8位数据。SMB87 = 16#09开启接收功能，并设定接收信息的开始字符为0x09 。SMB90设置空闲线时间为10ms，SMB94规定最大接收字符数为20 。ATCH INT1, 23将接收完成中断关联到INT1程序，ENI全局开中断，使得接收功能能够正常响应。
2. 发送数据部分，当触发信号M0.0置位时，SMB38 = 16#01选择端口0进行发送。VB100存放发送数据长度为6字节，随后VB101 - VB105填充具体的发送数据内容。最后XMT VB100, 0通过端口0发送从VB100开始的6字节数据。通过这些代码，实现了S7 - 200Smart与其他485设备之间基本的数据通讯功能。

将恒压供水程序与485通讯程序相结合，可以实现远程监控和控制恒压供水系统，比如通过上位机或其他智能设备，远程查看水压数据、调整设定压力值等，大大提高了系统的智能化和便捷性。
