电力系统分析设计仿真 基于遗传算法的最优潮流 图为以IEEE30节点的输电网为研究对象 以系统发电成本最小为目标函数 以机组出力为优化变量 通过优化求解得到最佳机组出力

1. 系统概述

本方案实现了一个基于遗传算法（Genetic Algorithm）的电力系统最优潮流（Optimal Power Flow, OPF）求解系统。该系统以IEEE 30节点输电网为研究对象，以系统发电成本最小化为目标函数，通过优化机组出力来实现电力系统的经济运行。

2. 系统架构与核心功能

2.1 数据建模模块

系统采用MATPOWER标准格式构建电力网络模型，包含完整的电网拓扑结构和设备参数：

• 节点数据：区分PQ节点、PV节点和平衡节点，记录各节点的负荷需求、电压限值等参数
• 发电机数据：定义6台发电机的有功/无功出力范围、运行状态和成本特性
• 支路数据：描述输电线路的阻抗、导纳和传输容量限制
• 成本数据：采用二次多项式形式表示发电机燃料成本特性

2.2 核心算法流程

2.2.1 遗传算法优化框架

系统采用遗传算法作为优化引擎，主要特点包括：

• 编码方案：使用0-1之间的连续变量表示发电机出力程度，平衡了搜索效率与解的质量
• 种群管理：支持可配置的种群规模和进化代数
• 收敛控制：提供多种停止准则，包括世代停滞限制和时间限制

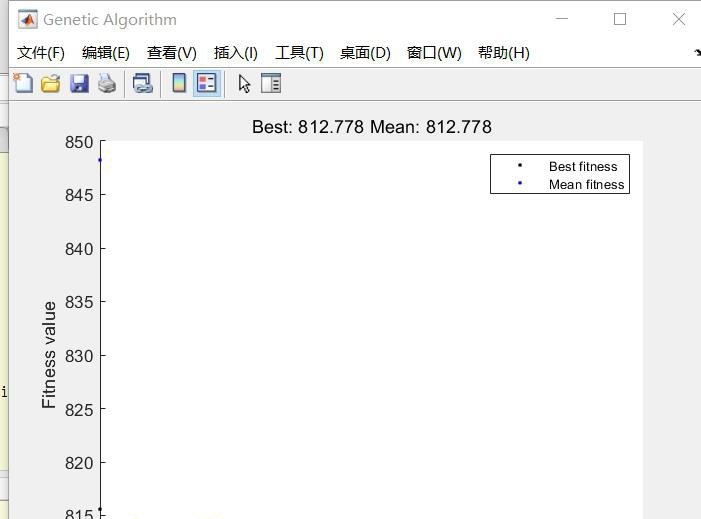

• 可视化监控：实时显示最佳适应度进化过程

2.2.2 潮流计算引擎

集成MATPOWER潮流计算核心，支持多种算法：

• 交流潮流计算：采用牛顿-拉夫逊法及其变种
• 直流潮流计算：提供快速近似解
• 约束处理：自动处理发电机无功越限、节点电压越限等问题
• 结果验证：确保解的电能质量和技术可行性

2.3 优化目标与约束处理

2.3.1 目标函数

系统以总发电成本最小化为优化目标：

F = mpc.gencost(:,5).*(gen(:,2).*gen(:,2)) + ...
    mpc.gencost(:,6).*gen(:,2) + ...
    mpc.gencost(:,7);
F = sum(F);

成本函数采用二次多项式形式，准确反映了发电机燃料消耗的实际特性。

2.3.2 等式约束

通过非线性等式约束确保功率平衡：

ceq = P - PL - D;  % 发电机总出力 - 网损 - 总负荷 = 0

这一约束保证了优化解满足电力系统的物理规律，确保发电与用电的实时平衡。

2.3.3 不等式约束

系统自动处理各类运行限值约束：

• 发电机有功/无功出力上下限
• 节点电压幅值限制
• 线路传输容量限制
• 发电机爬坡率限制

3. 关键技术特性

3.1 自适应出力调整

系统通过智能映射机制将遗传算法的搜索变量转换为实际发电机出力：

mpc.gen(ii,2) = mpc.gen(ii,9) * x(ii);  % 将[0,1]变量映射到实际出力范围

这种方法既保证了搜索空间的连续性，又确保了解的技术可行性。

3.2 多重收敛保障

• 潮流收敛检测：每次评估都验证潮流计算的收敛性
• 约束满足验证：确保所有运行约束得到满足
• 算法稳定性：处理各种网络条件下的数值稳定性问题

3.3 高效计算策略

• 并行评估：支持种群个体的并行潮流计算
• 缓存机制：避免重复计算，提升优化效率
• 灵活配置：提供丰富的算法参数调节选项

4. 应用价值

本系统为电力系统经济运行提供了实用的解决方案，具有以下应用价值：

1. 经济性提升：通过优化发电机组合和出力，显著降低系统运行成本
2. 安全运行：在满足各种技术约束的前提下寻求最优运行方式
3. 决策支持：为系统调度人员提供科学的发电计划制定依据
4. 研究平台：为电力系统优化算法研究提供可扩展的实验平台

该系统结合了传统电力系统分析的严谨性与现代智能优化算法的强大搜索能力，在保证解的质量的同时，具有良好的鲁棒性和实用性，适用于实际电力系统的运行优化和规划研究。
