基于S7-200 PLC和组态王的混凝土搅拌站配料

凌晨三点的混凝土搅拌站控制室里，几个电工正对着组态王界面抓耳挠腮。老张抄起改锥在PLC柜门上敲了两下："这破系统，配料精度怎么老飘？"——十年前我接手这套S7-200+组态王的搅拌站时，遇到的正是这种场景。

核心控制逻辑藏在PLC的梯形图里，咱们先看个称重处理的关键代码段：

// 模拟量处理网络
LD SM0.0
MOVW AIW0, VW100       // 读取称重传感器原始值
ITD VW100, VD200       // 转双整数
DTR VD200, VD204       // 转实数
/R 32000.0, VD204      // 量程标准化
MOVR VD204, VD208      // 当前重量暂存
SUB R 500.0, VD208     // 去皮重处理

这段代码干了两件要紧事：把0-20mA信号转成0-50吨的实际重量，顺手把料斗自重给扣了。注意那个32000.0的系数，这是S7-200模拟量模块的满量程数值，当年调试时因为把AI模块拨码开关拨成0-10V量程，结果配料误差直接超3%，现场查了整晚才揪出这个细节。

配料精度要稳，PID得玩出花来。来看螺旋输送机的控制策略：

// 骨料配料PID控制
LD SM0.0
CALL SBR1, "骨料PID"    // 调用PID子程序
  PV:= VD300           // 当前下料量
  SP:= VD304           // 目标设定值
  GAIN:= 0.8           // 比例系数
  TI:= 120.0           // 积分时间
  TD:= 2.0             // 微分时间
  OUT:= AQW0           // 输出到变频器

有意思的是这里的积分时间设了120秒——这是被现实毒打后的经验值。混凝土配料讲究"快慢结合"，初始阶段全速下料，接近目标值时切到微调。有次项目把TI设成30秒，结果骨料在目标值附近来回震荡，活生生把配料时间拉长两分钟。

基于S7-200 PLC和组态王的混凝土搅拌站配料

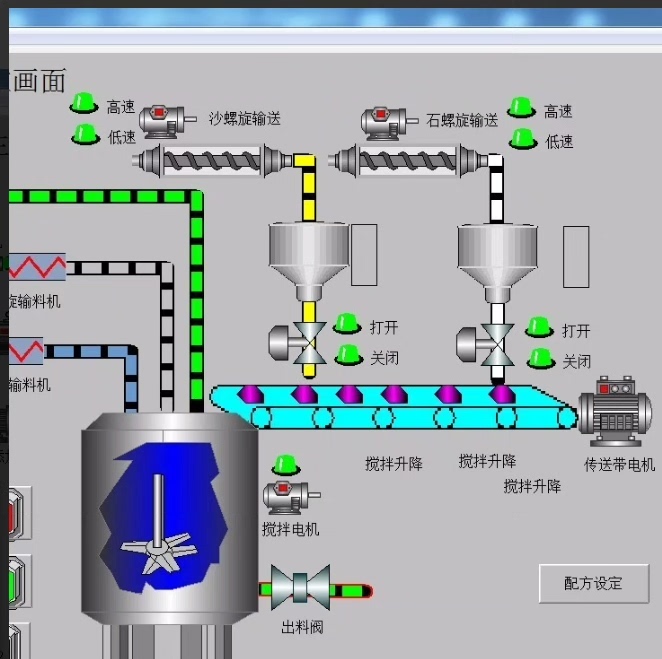

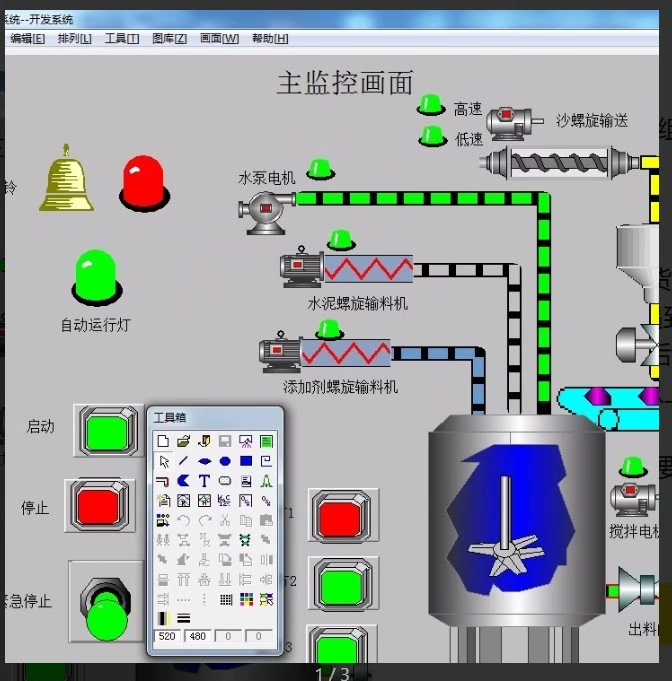

组态王界面才是操作工的主战场。在开发HMI时，最受欢迎的是这个配方选择功能：

// 配方加载脚本
long recipeNo = GetTagDouble("配方编号");
SetTagChar("配方名称", GetRecipeName(recipeNo));
WriteDevice(PLC, "VW400", recipeNo*2); // S7-200字地址偏移处理

这里藏着个地址偏移的坑：S7-200的V存储区按字寻址，而组态王默认按字节处理。有次客户新增了第33个配方，结果读取地址越界导致PLC死机，最后用recipeNo*2的偏移量才解决。

说到通讯，S7-200的PPI协议堪称"古典派艺术"。调试时发现个诡异现象：当组态王同时读取超过8个实时数据时，PLC的通信红灯就开始闪。后来用了个土法子——把数据分批次读取，间隔100ms，这才稳住通信。现在想起来，这大概就是最早的"数据分帧"实践。

实战中攒下的几个狠招：

1. 在称重传感器信号线上套磁环，能干掉90%的变频器干扰
2. 往水泥仓振打电机控制回路里加个0.5秒的脉冲展宽，破除了"假料位"故障
3. 用S7-200的T32定时器做累积量统计，比普通定时器准三个数量级

去年回访老客户，看见十年前那套系统还在服役。操作工老王指着屏幕上的趋势曲线说："这老伙计配料误差还能控制在±0.5%内，比新上的智能系统都稳。"或许，正是这些带着烙铁味的编程细节，让老设备在工业4.0时代依旧坚挺。
