工程架构图复杂，不好布局？一画好几天仍不满意？
PPT 配图没有合适的，是否让你焦头烂额？
下面分享一个使用 Nano Banana 画流程图/架构图的完整案例，附带可执行的 Prompt：让你几分钟搞定作图，把精力留给设计与决策。

话不多说，看看 Nano Banana 是怎么从需求，变成复杂而清晰的架构图的。

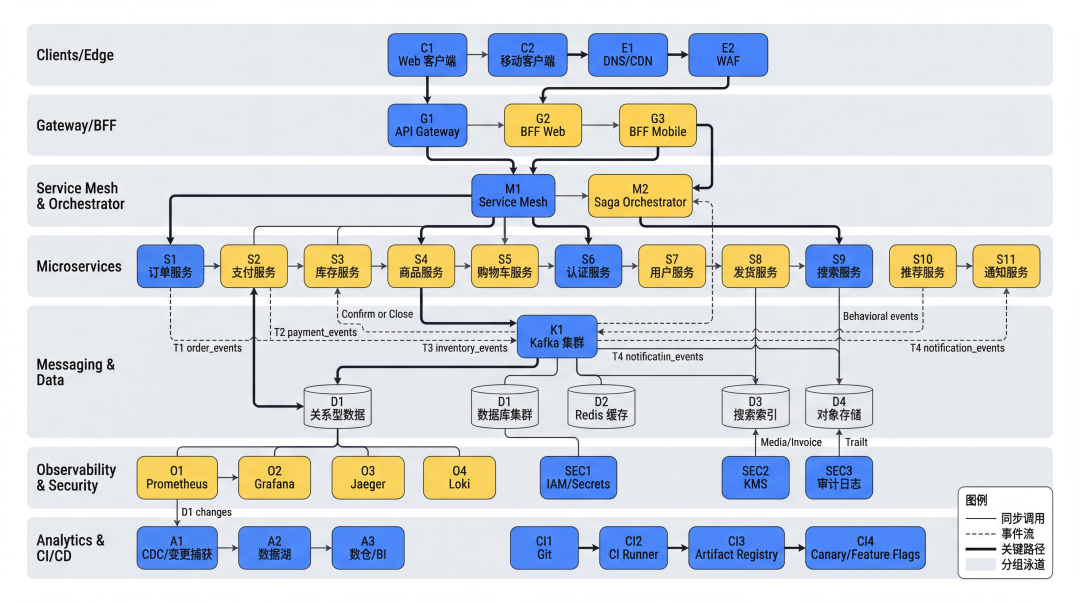

生成案例预览（由下方 Prompt 生成）

“

上图为示意图：来自文末“架构图生成 Prompt（中文标签版）”的输出效果。

---

一、为什么用 Nano Banana 画流程图/架构图

流程图要清晰，架构图要专业，更要可复用。Nano Banana 通过结构化提示词与多轮可控编辑，让“节点—连线—布局—风格”一步步锁定，既能快速产出成品，也能在反复迭代中保持布局与样式的一致性。

• 更懂指令：支持将“节点清单、连接关系、布局约束、风格规范”分段描述，减少歧义，画出真正能落地的工程级图面。

• 多轮编辑可控：先定骨架，再填细节；从网格对齐、线宽字号，到色板主题，都能稳定复现。

• 一致性强：跨版本保持节点位置与视觉规范一致，方便对比与版本管理。

• 高辨识度：平面矢量风、标准线宽与色盲友好配色，确保会审、投屏、A3 打印都清晰。

• ACE 平台加速：国内直连、失败不计费、单张约 0.1 元，高分辨率导出无压力，批量迭代更经济。

把画图当成一次小型工程：结构化输入、可控式输出、可复现流程。现在就用 Nano Banana 在 ACE 平台开启你的“从思路到图面”的最快路径。

---

二、软件架构图设计方案

主题：事件驱动的中大型电商平台（微服务 + 服务网格 + CDC 分析链路）

视觉组织

• 自上而下泳道布局：Client/Edge → Gateway/BFF → Service Mesh & Services → Messaging & Data Store → Observability & Security → Analytics & CI/CD

• 图形规范：1.5–2px 线宽、圆角 8px、网格对齐、色盲友好配色（主蓝、辅黄、灰黑）

• 连线规则：主业务流用实线箭头，异步事件流用虚线箭头并标注 Topic；跨域或跨层用淡色连线；关键路径加粗

组件分层

• 客户端与边缘层

• • Web 客户端、移动客户端

  • DNS/CDN、WAF

• 入口与编排

• • API Gateway（REST/GraphQL）

  • BFF（Web / Mobile）

  • Service Mesh（如 Istio/Linkerd）

  • Saga Orchestrator（支持补偿事务）

• 核心微服务

• • Auth（认证与令牌）、User、Product、Inventory、Cart、Order、Payment、Shipping

  • Search（全文检索）、Recommendation（个性化推荐）、Notification（邮件/短信/推送）

• 消息与数据

• • Kafka（或等价消息流平台），Topics：order_events、payment_events、inventory_events、notification_events

  • Data Stores：关系型数据库集群（分库分表/读写分离）、Redis Cache、Search Index、对象存储

• 可观测与安全

• • Prometheus、Grafana、Loki、Jaeger/Tempo

  • IAM/Secrets Manager、KMS、审计日志

• 数据分析与增长

• • CDC/变更日志（如 Debezium）→ 流入 Data Lake → DWH（数据仓库）→ BI/报表

• 基础设施与交付

• • Kubernetes（多命名空间：prod/staging）、VPC/子网/NAT、Bastion

  • CI/CD：Git、CI Runner、Artifact Registry、Canary/Feature Flags

关键业务流（示例）

• 下单主路径（同步 + 异步补偿）

1. Client → CDN/WAF → API Gateway → BFF → Auth 校验 → Order 服务预占订单

2. Order 发送 order_events（创建/支付中）

3. Inventory 订阅并“预扣”库存；Payment 接入支付渠道，回调 → 支付确认事件

4. Saga Orchestrator 根据回调驱动补偿：支付失败 → 释放库存、关闭订单；成功 → 发货流程

• 搜索与推荐

• • 商品上新 → CDC → 搜索索引增量更新；用户行为事件 → 推荐服务特征更新

• 可观测与告警

• • Metrics/Logs/Traces 全链路采集；SLO 超阈值触发告警与自动化扩容

  扩展与可靠性

  • 支持金丝雀发布与特性开关；跨可用区容错；对象存储作媒体与导出报表归档；读流量缓存化；写流量事件化

  ---

  三、清晰 Prompt（可直接用于 Nano Banana 生成架构图）

  提示：图中文字渲染在部分模型中可能不稳定。若出现问题，建议先用节点 ID（如 S1、G1）生成干净布局，再在二次编辑或设计工具中批量叠加中文标签。

  架构图生成 Prompt（中文标签版）

  请以“工程级平面矢量风”绘制一张中大型电商平台软件架构图，要求：
  - 画布：4096×3072，白底，四周留白 64px；自上而下泳道布局，六个分区：Clients/Edge、Gateway/BFF、Service Mesh & Orchestrator、Microservices、Messaging & Data、Observability & Security、Analytics & CI/CD。
  - 风格：无透视、无渐变、无阴影、无 3D；线宽 1.8px、圆角 8px、箭头统一；网格对齐，节点间距一致；色盲友好配色（主蓝 #2F6FFF、辅黄 #FFD84D、深灰 #0F1115、浅灰 #E9ECEF）。
  - 节点（请按组画出、居中对齐，并在节点内使用清晰简体中文标签与节点 ID，示例：“S1 订单服务”）：
    Clients/Edge：C1 Web 客户端，C2 移动客户端，E1 DNS/CDN，E2 WAF
    Gateway/BFF：G1 API Gateway，G2 BFF Web，G3 BFF Mobile
    Mesh/Orchestrator：M1 Service Mesh，M2 Saga Orchestrator
    Microservices：S1 订单服务，S2 支付服务，S3 库存服务，S4 商品服务，S5 购物车服务，S6 认证服务，S7 用户服务，S8 发货服务，S9 搜索服务，S10 推荐服务，S11 通知服务
    Messaging & Data：K1 Kafka 集群，T1 order_events，T2 payment_events，T3 inventory_events，T4 notification_events，D1 关系型数据库集群，D2 Redis 缓存，D3 搜索索引，D4 对象存储
    Observability & Security：O1 Prometheus，O2 Grafana，O3 Jaeger，O4 Loki，SEC1 IAM/Secrets，SEC2 KMS，SEC3 审计日志
    Analytics & CI/CD：A1 CDC/变更捕获，A2 数据湖，A3 数仓/BI，CI1 Git，CI2 CI Runner，CI3 Artifact Registry，CI4 Canary/Feature Flags
  - 连接（请用直线或折线箭头、避免交叉，关键流加粗，异步事件流用虚线并标注 Topic）：
    C1→E1→E2→G1→G2→M1；C2→E1→E2→G1→G3→M1
    G2/G3→S6（认证）→返回→G2/G3
    G2/G3→S4（商品）→S9（搜索）→返回→G2/G3
    G2/G3→S5（购物车）→S1（订单）
    S1→K1→T1（order_events）
    S1→S3（库存：预扣）↔ D1；S3→K1→T3
    S1→S2（支付）→K1→T2（支付事件）→M2（编排补偿）
    T2→S1（确认或关闭）→S8（发货）→S11（通知）→K1→T4
    S9 读取 D3；S10 读取行为事件（来自 K1）与 D1/D2
    所有服务→D2（缓存）与 D1（各自数据）；媒体/发票→D4
    观测：所有服务→O1/O3/O4；O1→O2（看板）
    安全：服务与数据访问经 SEC1/SEC2 控制；审计流向 SEC3
    分析链路：D1 变更→A1（CDC）→A2（数据湖）→A3（数仓/BI）
    交付：CI1→CI2→CI3→Kubernetes（通过 Canary/Feature Flags 渐进发布）
  - 图例与标注：右下角放置简洁图例（实线=同步调用，虚线=事件流；加粗=关键路径；色块=分组泳道）。节点标签要求字号清晰、对齐整齐。
  - 若中文文字渲染不稳定：请保留节点 ID（如 S1、G1），并在右侧生成“ID→中文标签”对照表。
  - 负面约束：避免不规则形状、避免倾斜排版、避免复杂纹理、水印、随机 Logo、乱码文字。

  多轮编辑（可选的稳健流程）

  • 第 1 轮（定骨架）：仅生成泳道、节点位置与 ID（不填中文标签），确保线条与布局整洁。

  • 第 2 轮（补标签与风格）：在保持布局不动的前提下，填入中文标签、加粗关键路径、统一配色与线宽。

  • 第 3 轮（导出与变体）：输出 4096×3072 主版；再生成深色主题与 A3 打印友好版（更高对比、加大字号）。

  实用小贴士

  • 需要最清晰的文本时，用“ID 占位 + 后期矢量叠字”流程：先生成干净图面，再在设计工具（Figma/Illustrator）导出 SVG/PDF 叠加正文。

  • 若要流程图版本（而非全架构），只保留 Clients/Edge、Gateway、2–4 个关键服务与 1–2 条事件流，强调决策节点与步骤编号即可。

  • 保持版本可复现：将节点清单与连线列表独立保存，增删节点只在该清单处修改，确保跨版本布局稳定。
