一、前言

现场设备分散在车间、井站、配电房各处，既要接 PLC、仪表，又要联网上云。边缘网关就是现场那台“连设备、采数据、再上云”的盒子。映翰通 IG502 是其中一款高性价比边缘网关：个头小、接口多，自带数据采集（DSA）和云管理能力，适合智慧能源、智慧水务、智慧制造等场景。下面先简单了解它能做什么，重点教你如何快速上手、怎么配置。后续也会进阶的教大家进行一些网管中的复杂操作。

二、产品概览

IG502 = 多网络（4G/5G、Wi-Fi、有线可备份）+ 多接口（网口、串口、USB 等）+ 内置 DSA（零代码/低代码采数上云）+ 可选 Python 二次开发 + DeviceLive 云管理。适合需要把现场设备数据采上来、传到平台或云上的项目。

三、硬件与接口

项目	说明
以太网	2 个 10/100M 网口
串口	RS232 + RS485，或双 RS485（以型号为准）
SIM	双卡，可主备切换
电源	12～48V DC 宽压，工业端子
工作环境	-20℃～70℃，适合柜内、现场安装

其他如 USB、Micro SD、可选 Wi-Fi/GPS/I/O 等见规格书。一句话：网口接上位机或设备，串口接 PLC/仪表，插上 SIM 或网线就能上网。

四、网络与可靠性

1. 支持 4G/5G、Wi-Fi、有线，可互相备份，断网自动切换。
2. 双 SIM 卡，一张坏了换另一张。
3. 内置看门狗，异常可自恢复，减少现场死机。
4. 支持 VPN（如 OpenVPN、IPSec），和公司/云平台组安全通道。

总结：网络不稳或现场条件差时，也能尽量保证数据上传、设备可远程管。

五、边缘计算与DSA（通俗版）

DSA：网关上自带的“采数上云”软件。支持 Modbus、OPC UA、EtherNet/IP 等近百种工业协议，把 PLC、仪表的数据采上来，再通过 MQTT、阿里云 IoT 等方式上云或送到监控平台，多数场景不用写代码，配置即可。

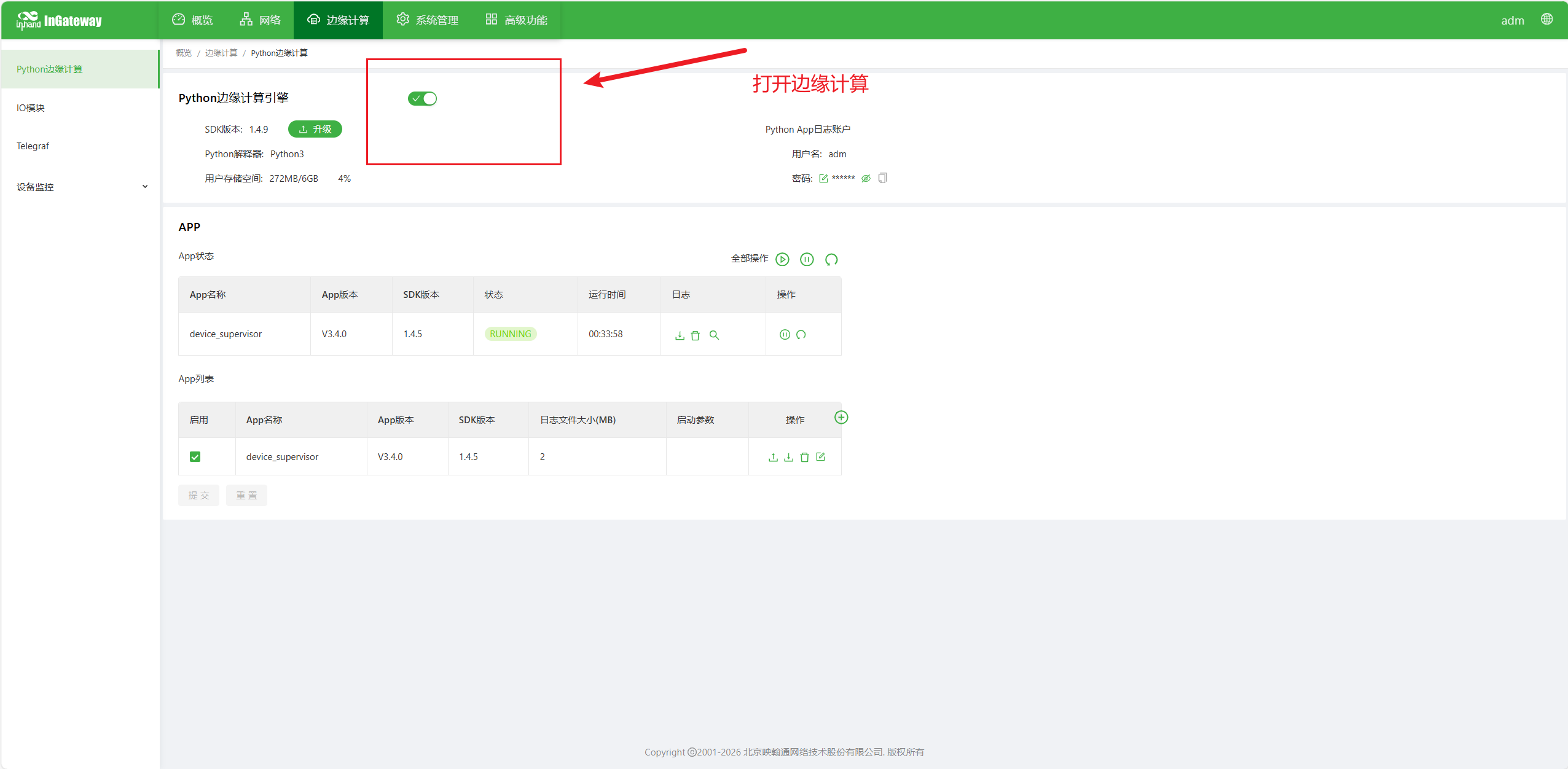

Python：需要自定义逻辑、私有协议时，可在网关上跑 Python 应用，做数据处理、定时任务等。

六、典型应用场景

1. 智慧能源：配电柜、新能源站，采电表、逆变器数据上云。
2. 智慧水务：水表、泵站 PLC、流量计经 IG502 采数上报水务平台。
3. 智慧制造：车间多品牌 PLC、机器人等经 Modbus/OPC UA 接入，数据上 MES/云。
4. 智慧城市：路灯、井盖、环境监测等设备汇聚上云，多链路保联网。

七、快速上手与配置方式

拿到 IG502 后，按下面步骤即可完成首次联网 + 登录管理界面 + 基础配置；后续数据采集与上云在 边缘计算 → DSA 里配置。

6.1第一步：硬件连接与电脑网段

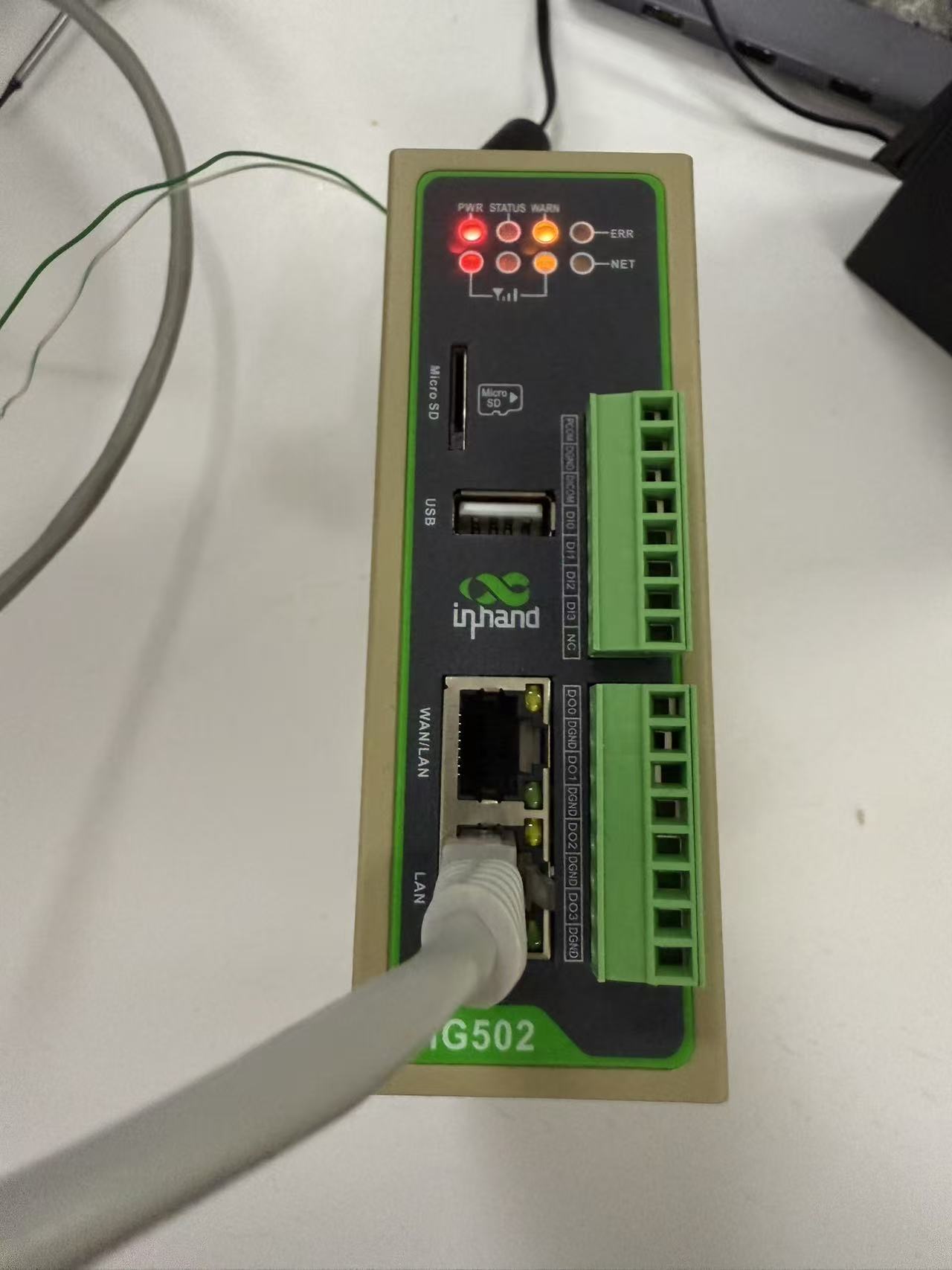

1.接线

用网线把电脑和 IG502 的以太网口连上（通常使用LAN口）。

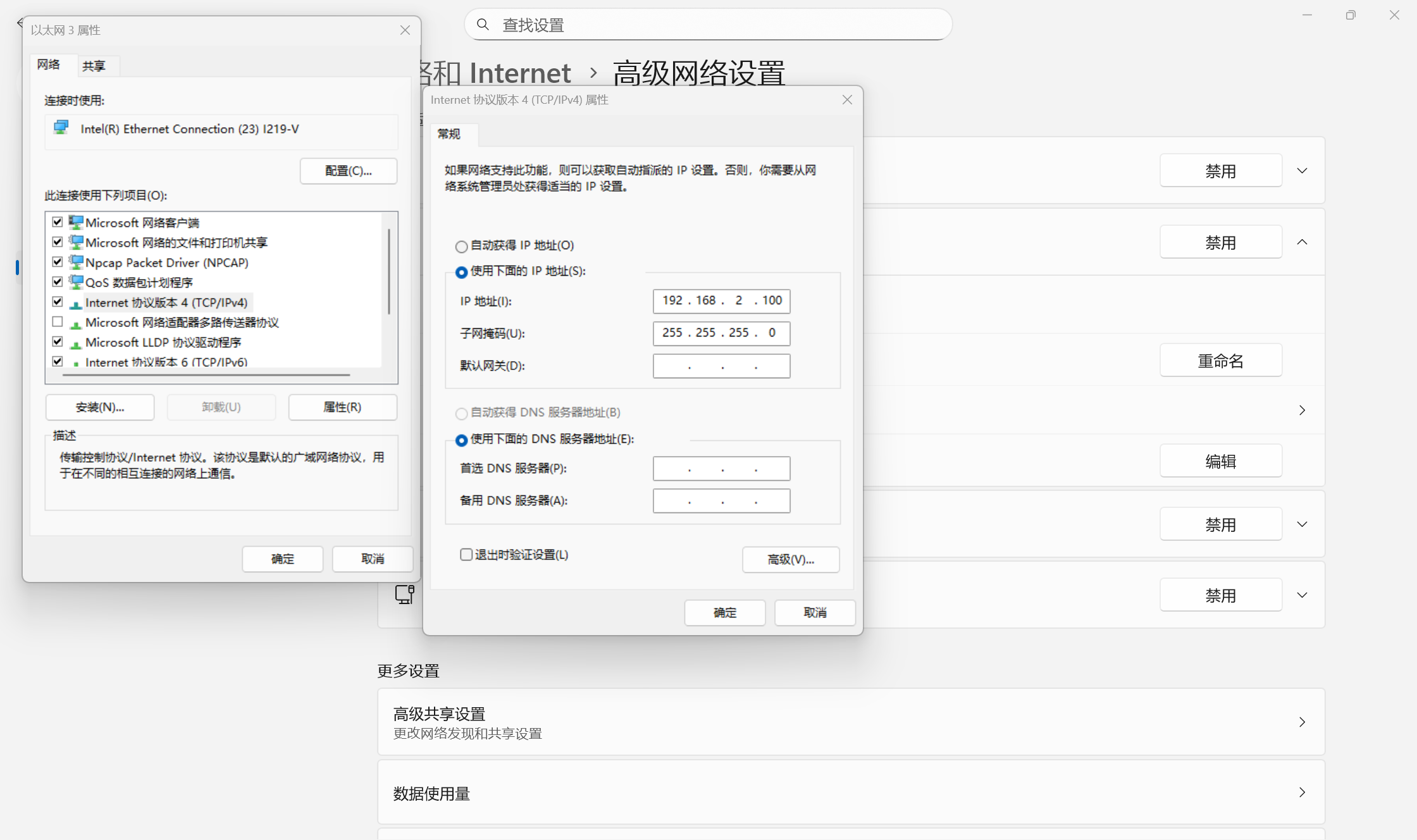

2.给电脑配同网段IP

IG502 默认管理 IP：

接口1:192.168.1.1

接口2:192.168.2.1

电脑网卡手动设置成同网段，例如

IP：192.168.2.100

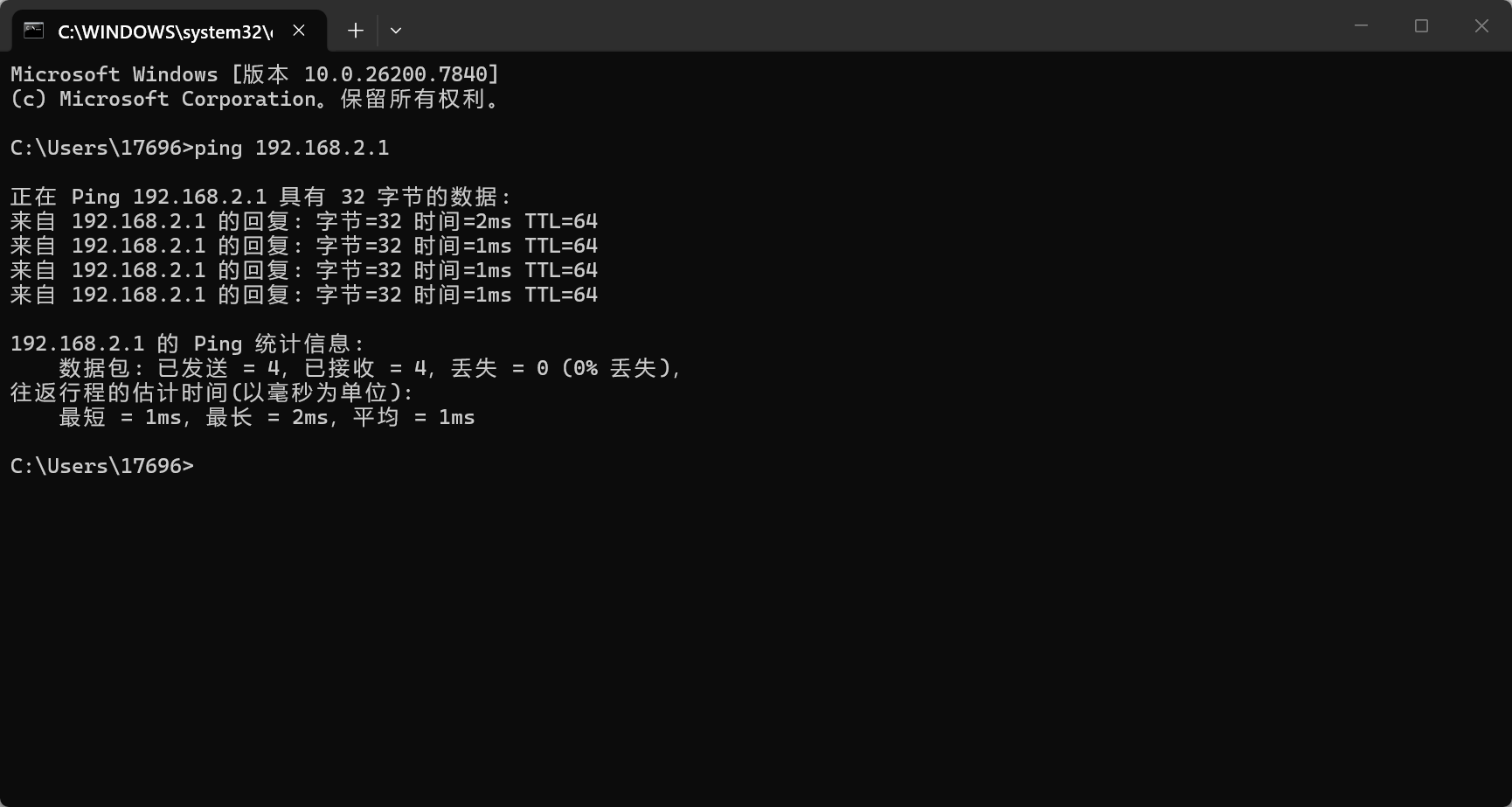

3.确认连通

在电脑上ping192.168.2.1，能通说明连接正常。

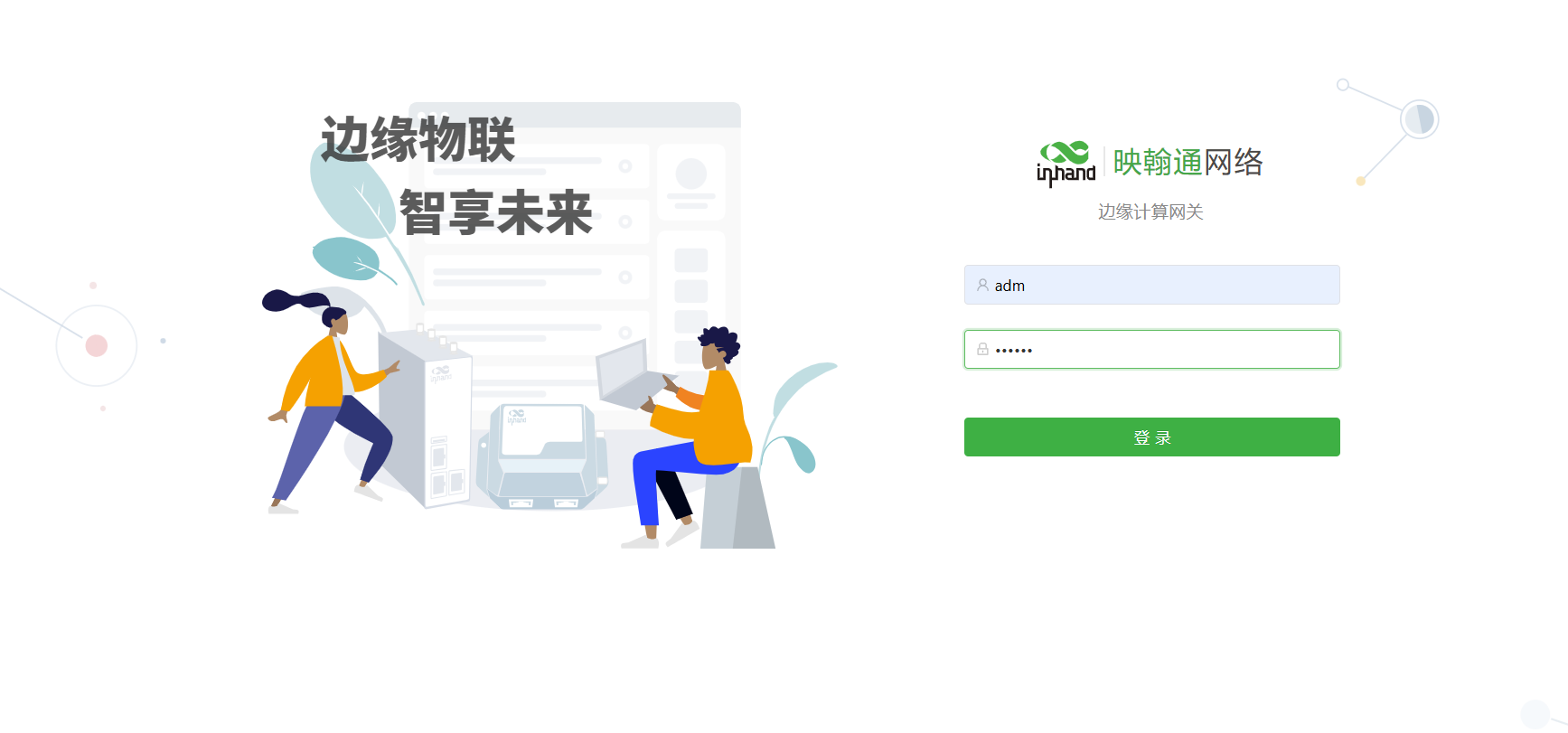

6.2第二步：登录Web管理界面

1.浏览器打开：http://192.168.2.1

2.登录账号：

用户名：adm

密码：见设备侧面或底部铭牌上的初始密码

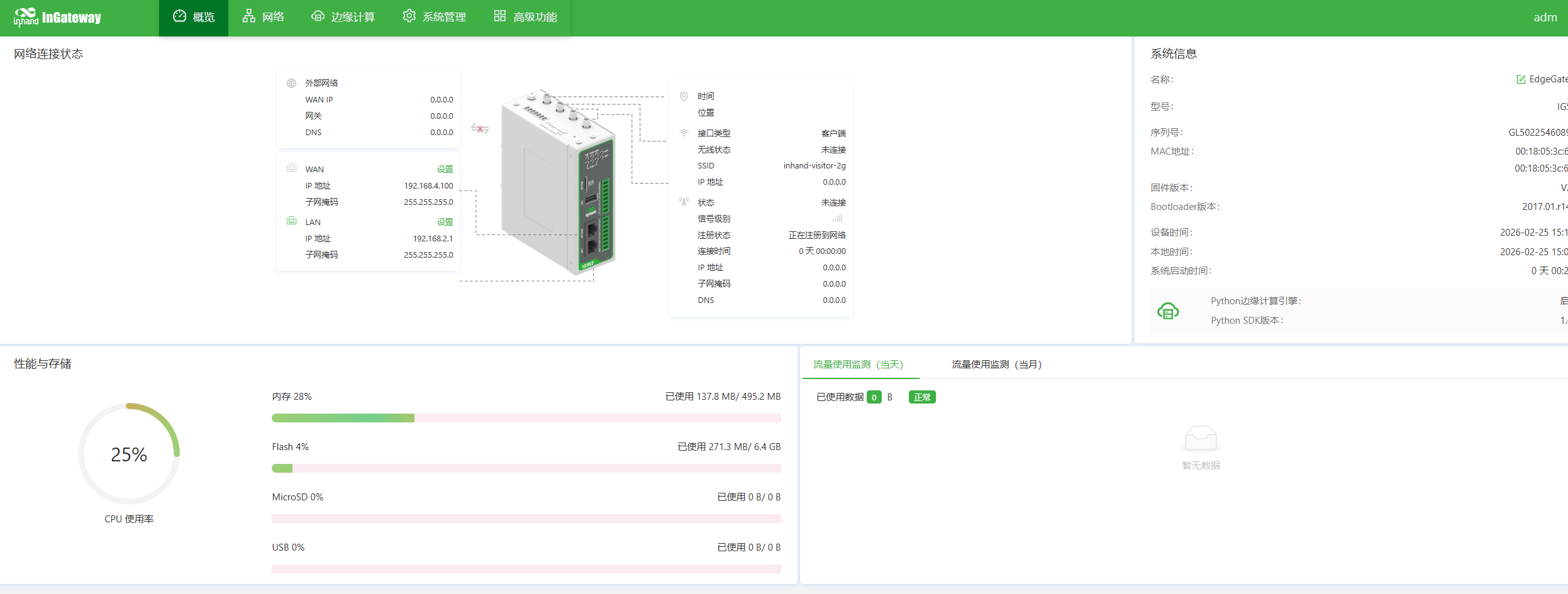

3.登录后进入概览页，可看到系统状态、网络、流量、存储等；左侧菜单有网络、边缘计算、系统管理等，后续配置都在这里完成。

6.3 第三步：让设备能上网

1.用有线：在 网络 → 以太网 里给接口 1 配 DHCP 或静态 IP，接上能上网的网线即可。

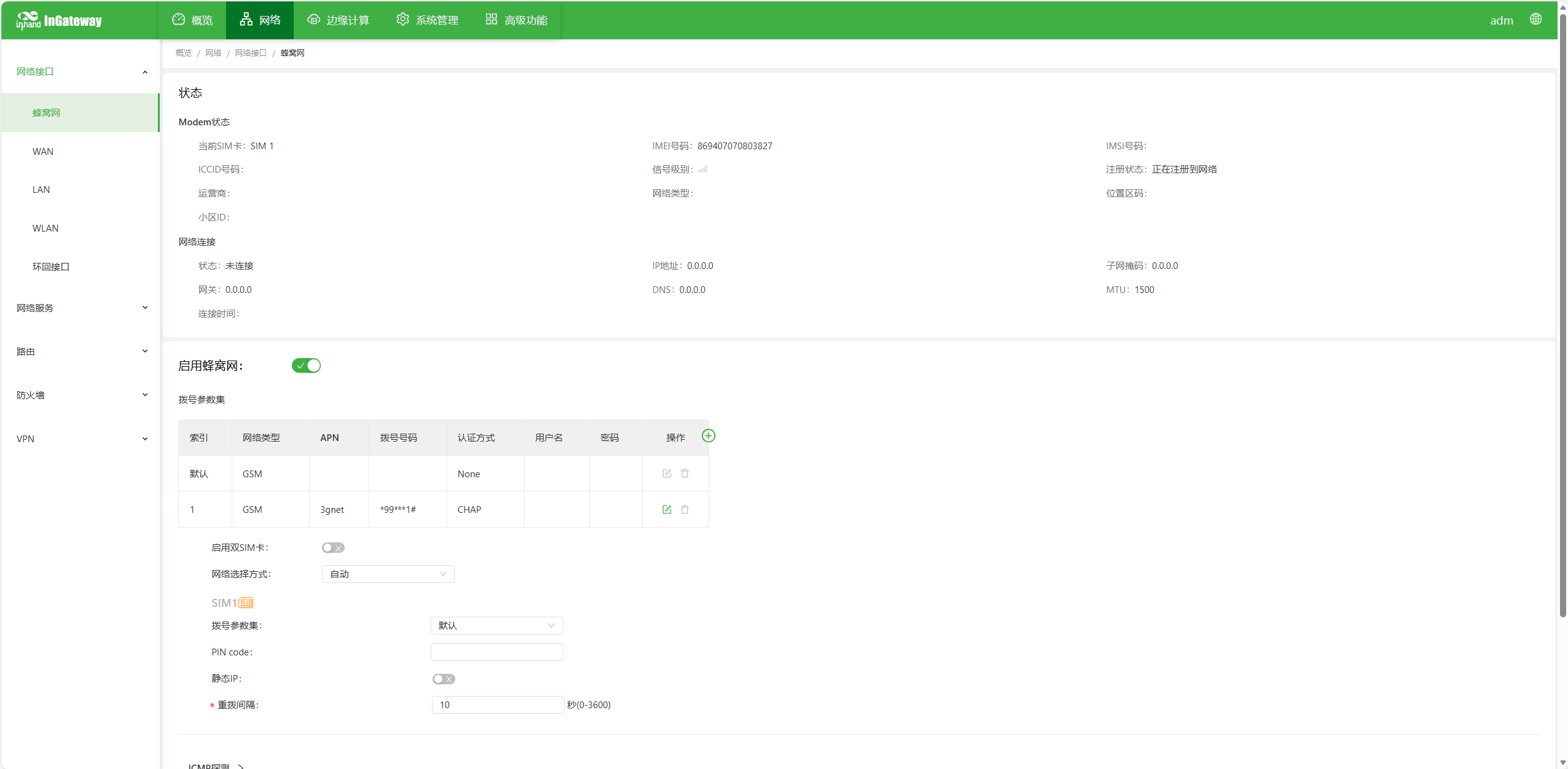

2.用4G/5G：在 网络 → 蜂窝 里插好 SIM 卡、选运营商、启用拨号；可设双卡主备、拨号重试等。

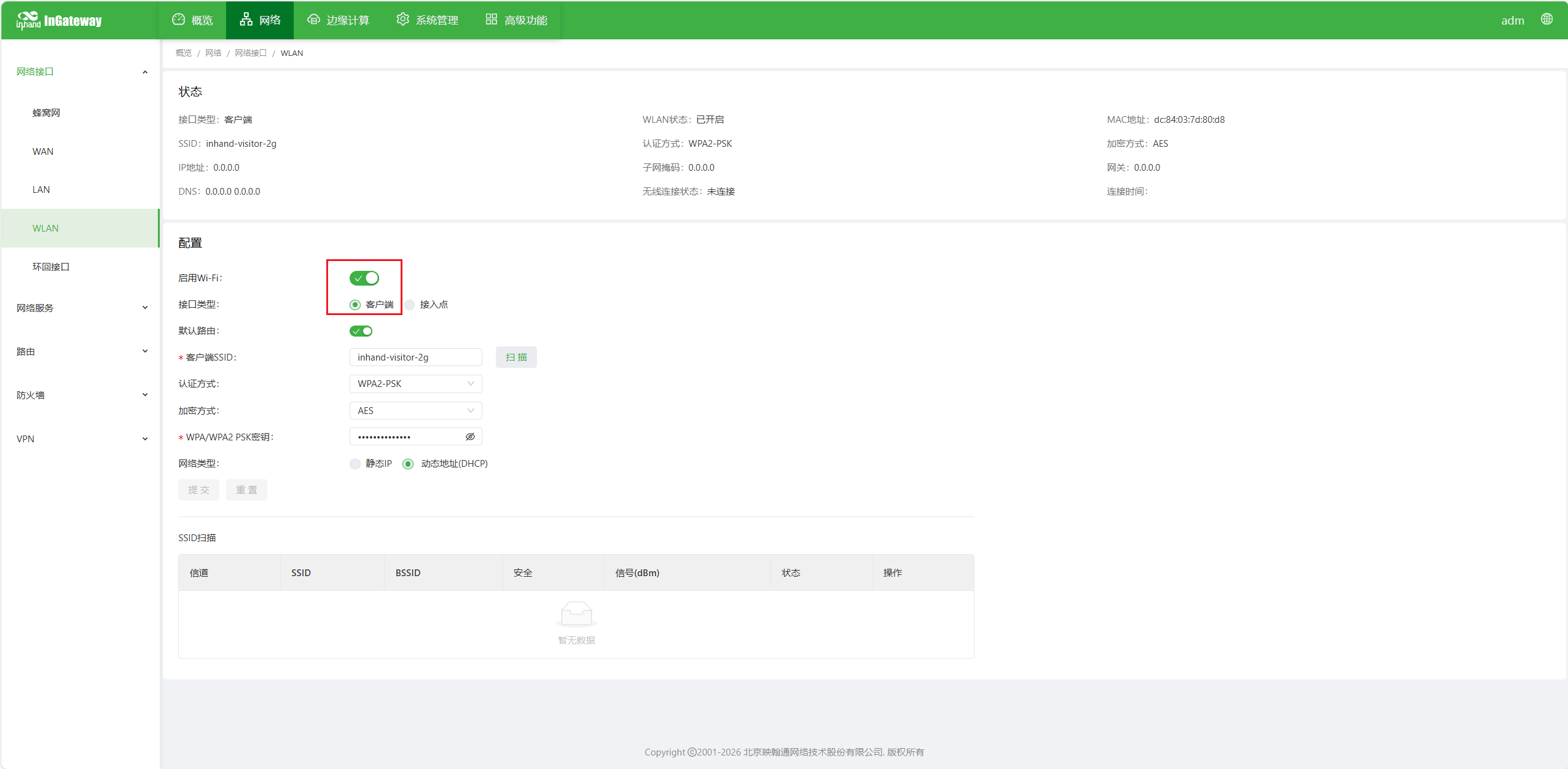

3.用WIFI（需要型号带WIFI）：在 网络 → Wi-Fi 里扫描并连接目标热点。

多网同时配置时，可在 网络 相关页面设置优先级或故障切换，实现有线/蜂窝/Wi-Fi 备份。

6.4 第四步：数据采集与上云（DSA）

1.打开边缘计算 → DeviceSupervisor Agent（DSA），启用 DSA。

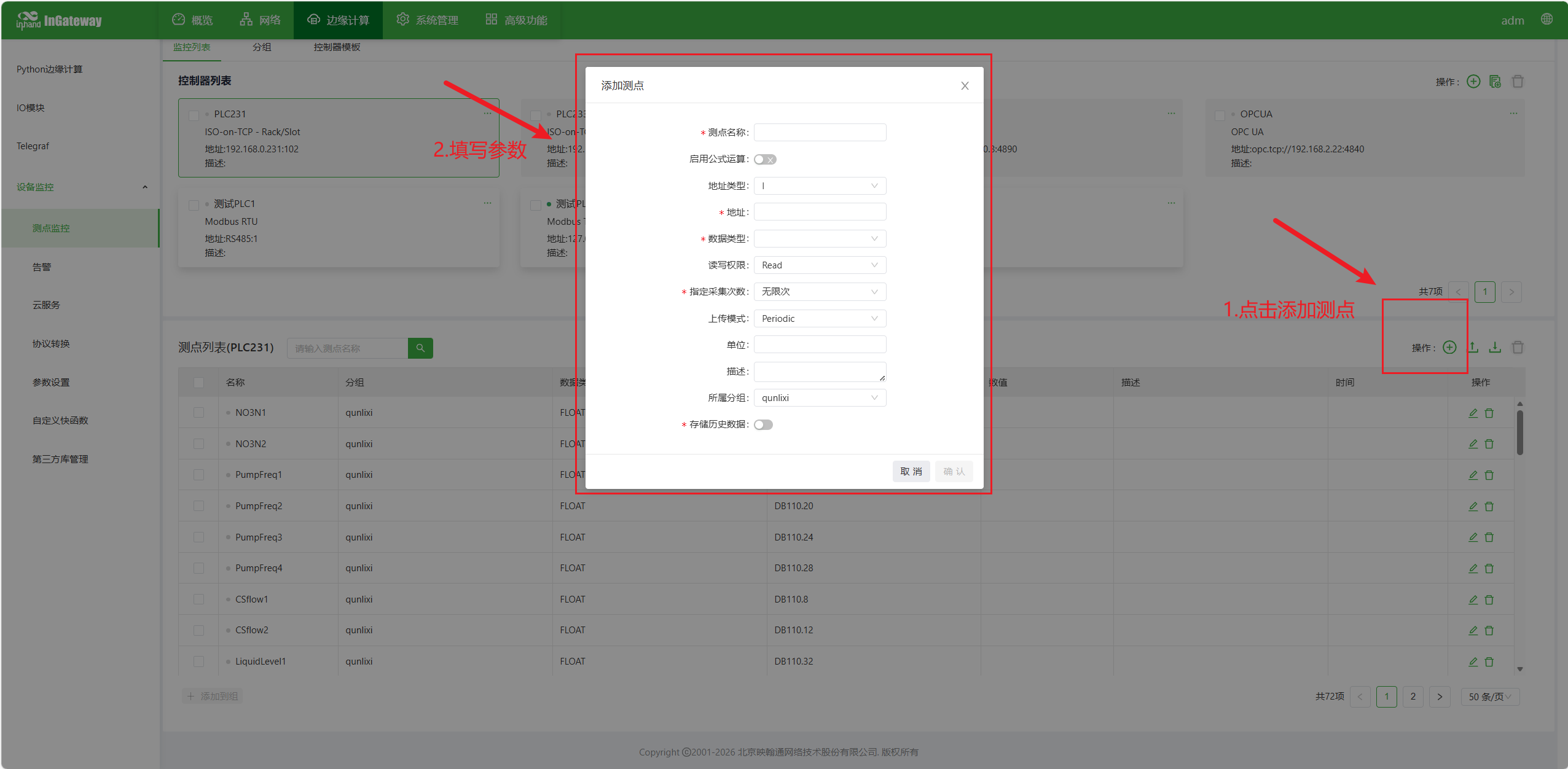

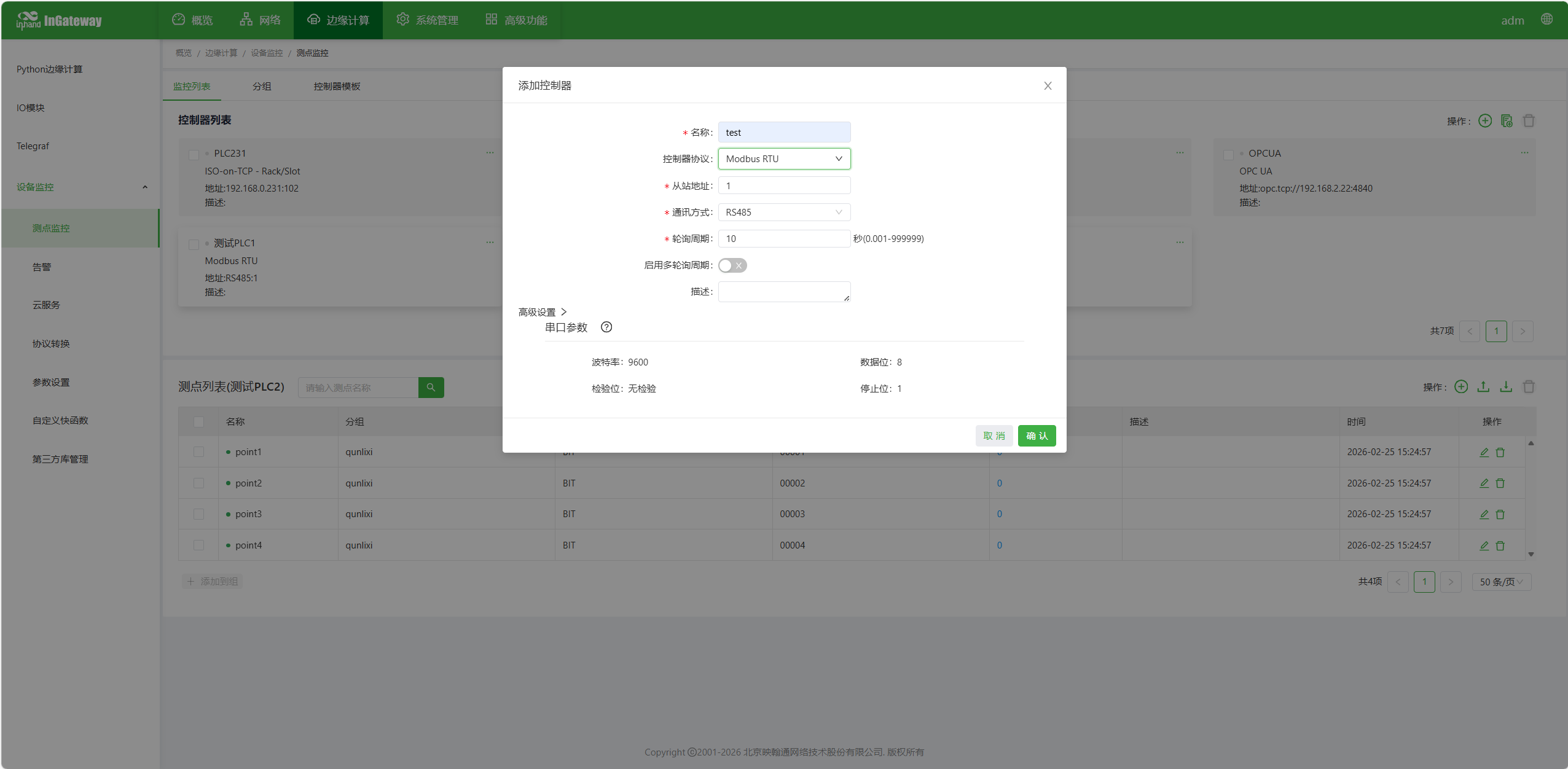

2.南向（采数）：在 DSA 里添加“控制器”，选择协议（如 Modbus RTU/TCP、OPC UA 等），填写设备 IP/串口、从站号、点位表等，保存后即可采集 PLC、仪表数据。

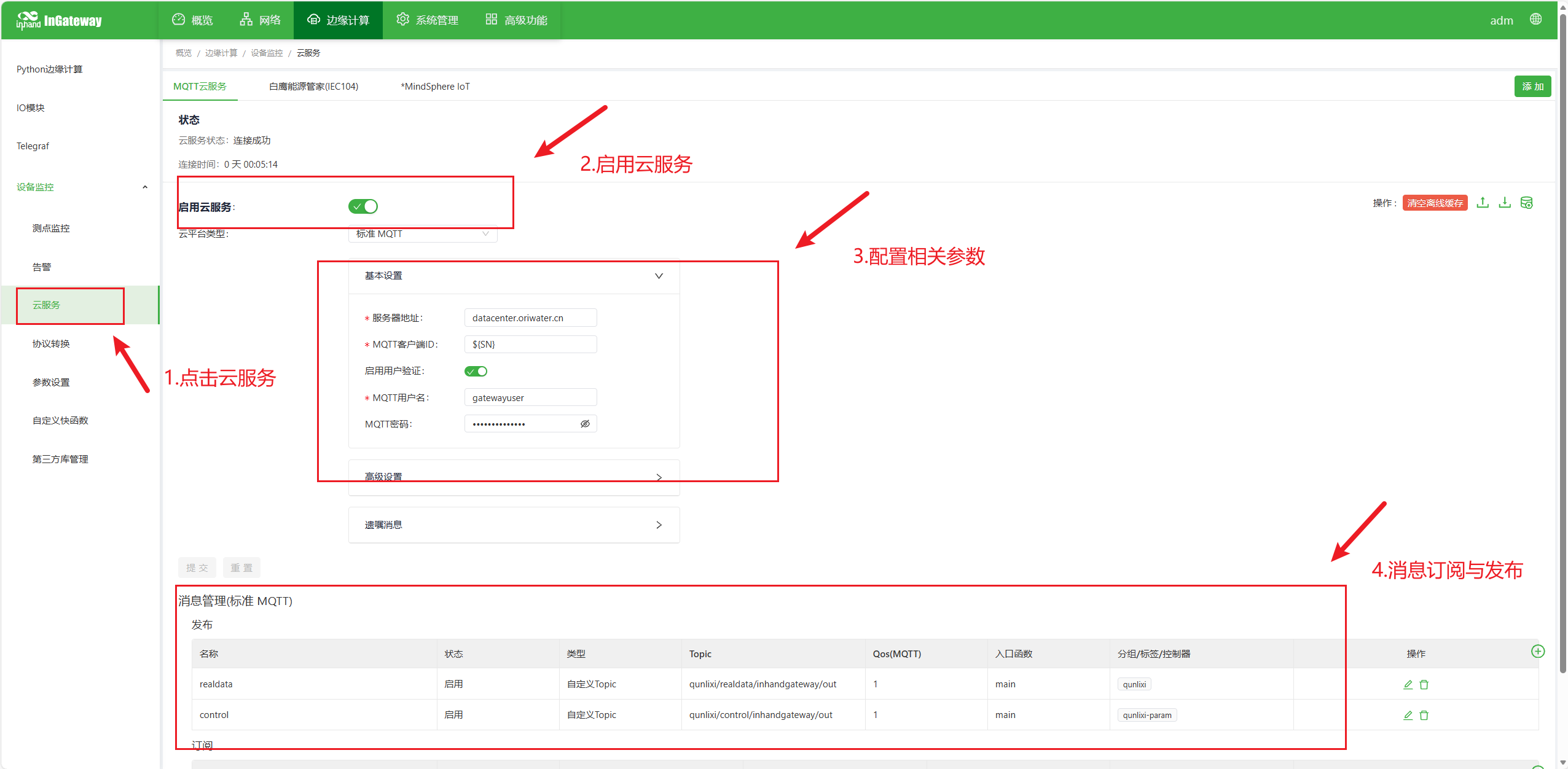

3.北向（上云）：在 DSA 里添加“云平台”或“上报目标”，选择 MQTT、阿里云 IoT、映翰通云等，配置连接参数与数据映射，即可把采集的数据上报。

具体点位表、主题格式等以 DSA 用户手册和云平台要求为准；零代码场景下只需在 Web 里填表配置，无需写代码。

6.5 第五步：固件与云管理

固件：IG502 建议使用 V2.1.23 及以上 固件。在 系统管理 → 系统升级 中可本地上传固件包升级。

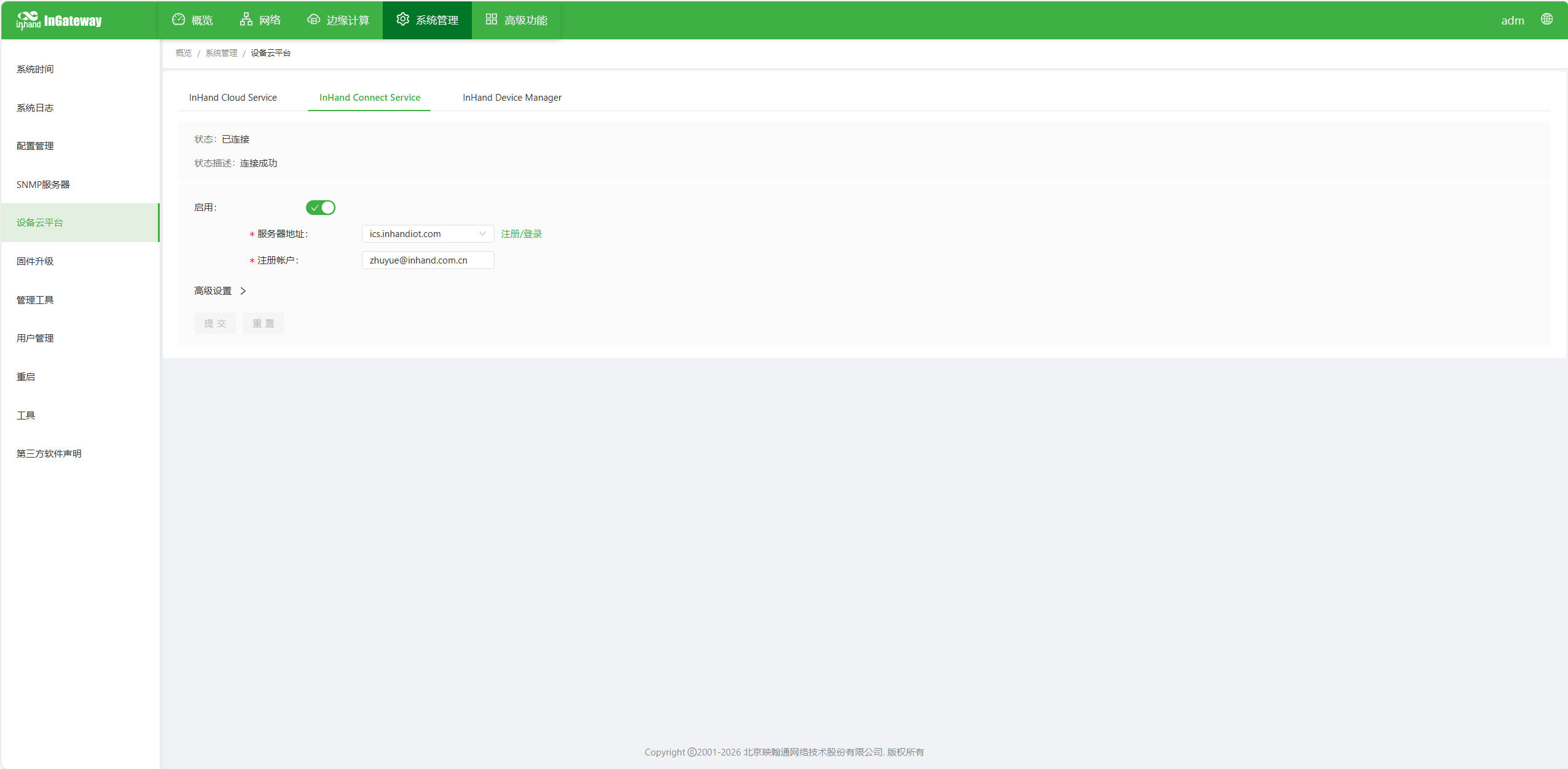

云管理：在 系统管理 → 设备云平台 中配置接入 InHand Connect Service等云平台，可实现远程访问网关、批量下发参数、批量升级、远程管理 DSA 等，适合多台设备集中运维。

快速上手小结

步骤	做什么
硬件连接	网线连电脑与 IG502（如接口 2），电脑 IP 设为 192.168.2.x
登录	浏览器打开http://192.168.2.1，用户名adm，密码见铭牌
联网	网络 → 以太网/蜂窝/Wi-Fi 配置上网方式
采数上云	边缘计算 → DSA，配置数据源 + 云平台/上报目标
远程运维	系统管理 → 设备云平台，接入 DeviceLive（可选）

七、小结与延伸

IG502 是一台接口多、网络稳、带 DSA 和可选 Python 的边缘网关，适合把现场 PLC、仪表数据采上来并上云。上手核心就是：接好线 → 登录 Web → 配网络 → 在 DSA 里配采数和上云。

需要选型（区域、串口组合、I/O、Wi-Fi/GPS）或高级功能（VPN、防火墙、DTU 等）时，可查映翰通官网 IG502 产品规格书 与 IG 系列用户手册。
