风光储混合系统的Simulink实战指南

光伏和风电混合系统matlab simulink仿真建模/风电互补；风光储系统；双馈风力发电机DFIG；直驱风力发电机PMSM；直流微电网；交流微电网。

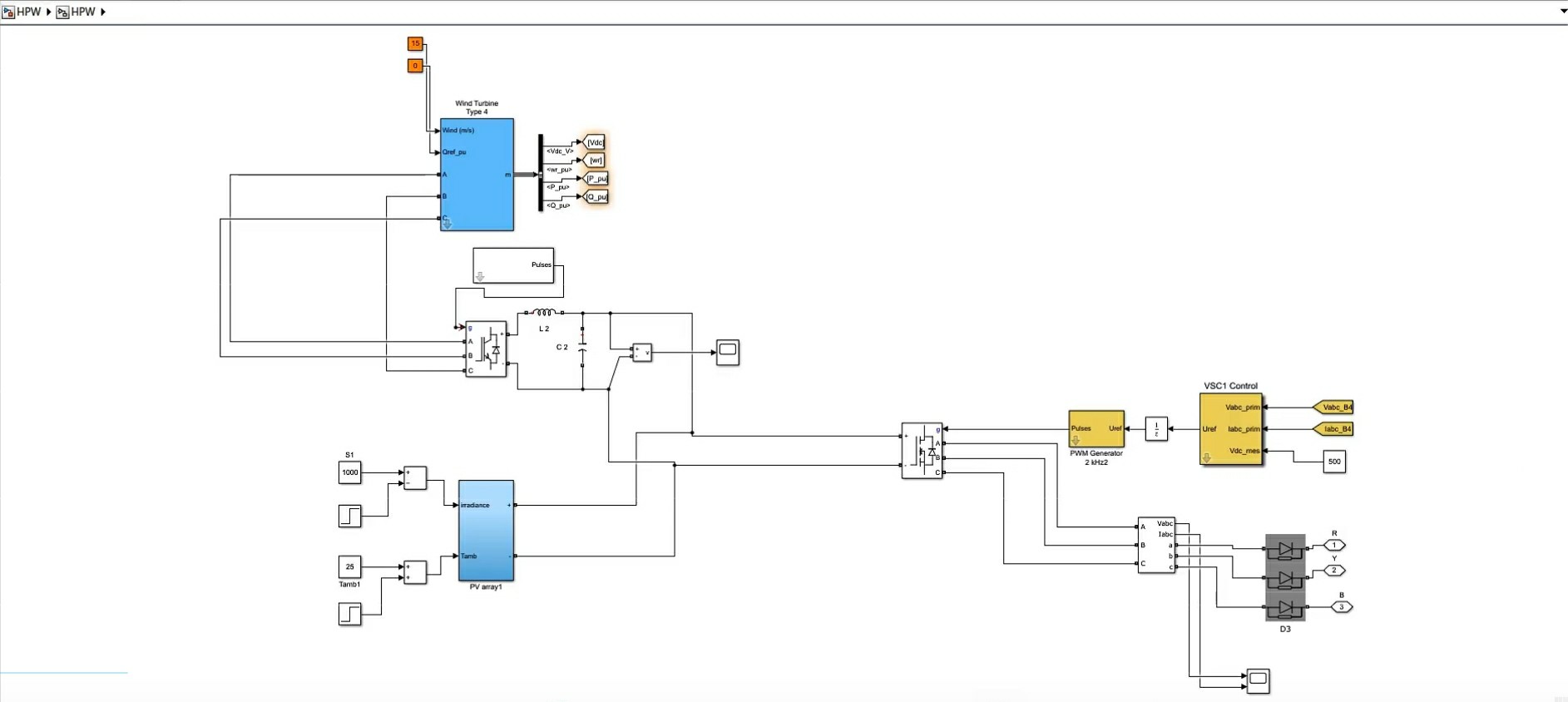

光伏和风电的互补特性在微电网中优势明显——晴天光伏出力高，风大时风机顶上。但要把这俩“看天吃饭”的主儿凑一块儿干活，还得靠储能系统兜底。今天咱们用Matlab/Simulink撸个风光储混合模型，重点聊聊风机选型和母线控制那些坑。

1. 风机选型：DFIG还是PMSM？

双馈风机（DFIG）的转子侧变流器成本低，但低电压穿越得靠Crowbar电路硬扛。直驱风机（PMSM）虽然贵，但全功率变流器控制更灵活。在Simulink里搭DFIG模型时，注意这个参数：

% DFIG转子侧变流器参数
Rotor_Converter.Lr = 0.15;   % 转子电感（坑点：别和定子电感搞混）
Grid_side_Converter.PI_Kp = 0.8; % 网侧PI比例系数（调不好会振荡）

而PMSM的转速控制更直接，风速突变时响应更快。试试这个SVPWM调制代码：

function [GateSignals] = SVPWM(Alpha,Beta)
    % 扇区判断
    Sector = floor((atan2(Beta,Alpha)+pi/6)/(pi/3)) + 1;
    % 作用时间计算（这里藏着过调制的秘密）
    T1 = sqrt(3)*Ts*(Beta - Alpha*tan((Sector-1)*pi/3));
end

2. 储能系统的灵魂：SOC动态平衡

蓄电池和超级电容混搭才是王道。重点在于SOC管理策略：

if Bus_Voltage < 700  % 直流母线电压掉到700V以下
    Battery_Mode = 'Discharge';
    SC_Current_Limit = 200; % 超级电容优先响应
elseif PV_Power > 1.2*Load_Power
    Battery_Mode = 'Charge';
    SC_Current_Limit = 0;   % 光伏过剩时先喂饱电池
end

记得在Simulink里给储能系统加个滞环控制，避免模式频繁切换烧坏接触器。

3. 微电网母线的修罗场

直流母线搞不定谐波，但光伏、储能天然适合直流。这个母线稳压代码实测有效：

% 直流母线电压控制
function Duty = DC_Bus_Control(V_ref, V_real)
    persistent Integral;
    Kp = 0.05; Ki = 0.002;
    Integral = Integral + (V_ref - V_real)*0.001; % 采样时间1ms
    Duty = Kp*(V_ref - V_real) + Ki*Integral;
    Duty = min(max(Duty,0),0.95); % 防止占空比超限
end

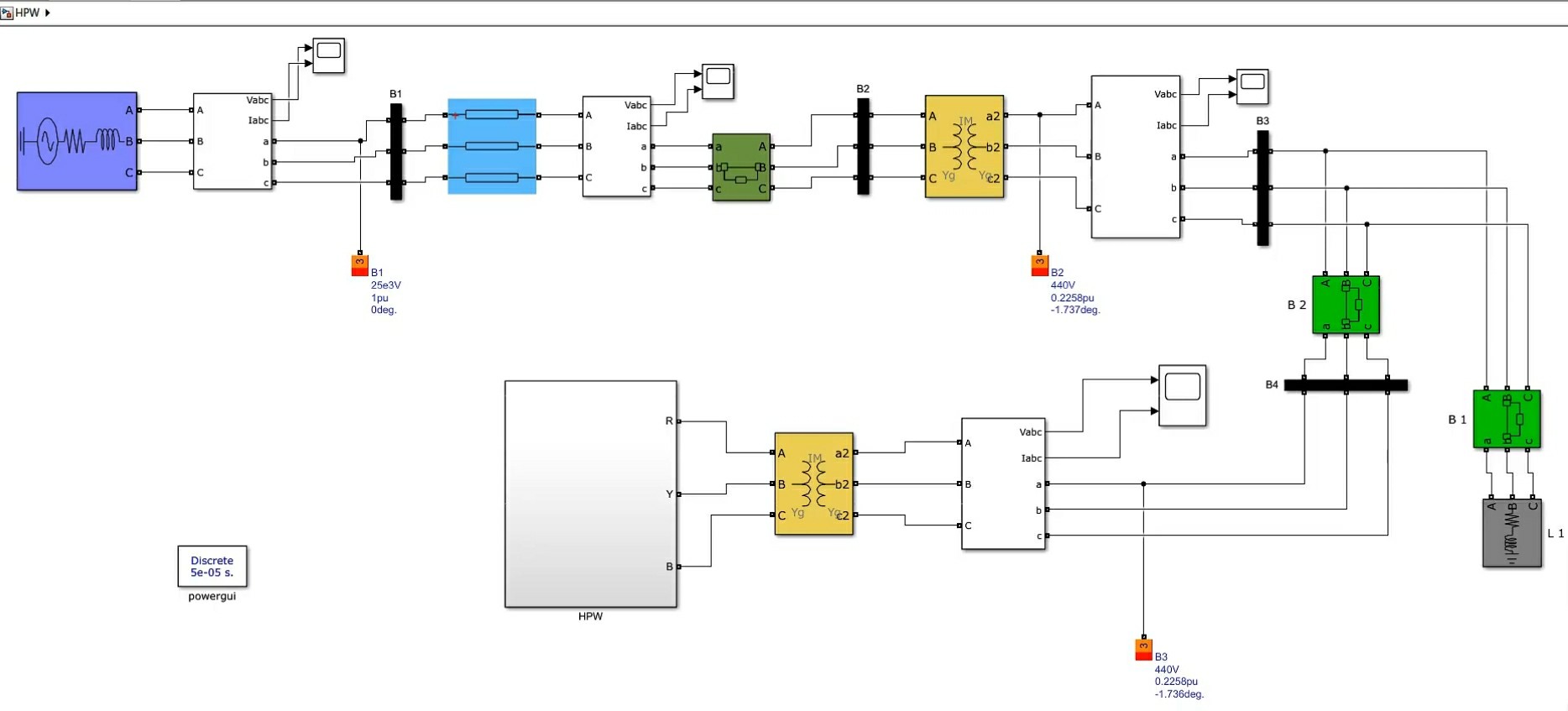

交流母线得玩转PQ控制与VF控制切换。当电网断开时，这段代码让储能秒变电压源：

% 并离网切换逻辑
if Grid_Voltage_THD > 0.08 || abs(freq - 50) > 0.5
    Islanding_Flag = true;
    VF_Controller.Enable = 1; % 启用电压源模式
    PQ_Controller.Enable = 0;
end

4. 仿真翻车实录

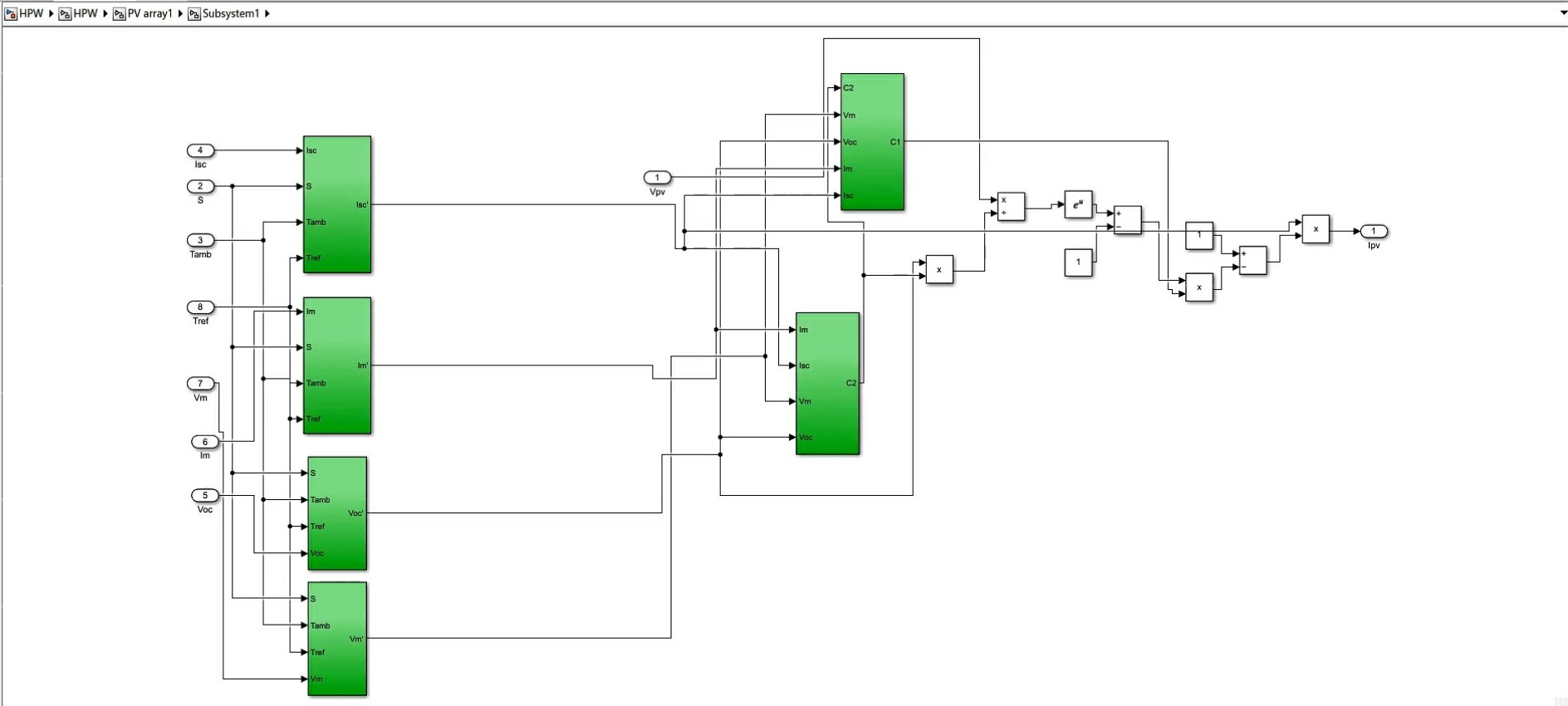

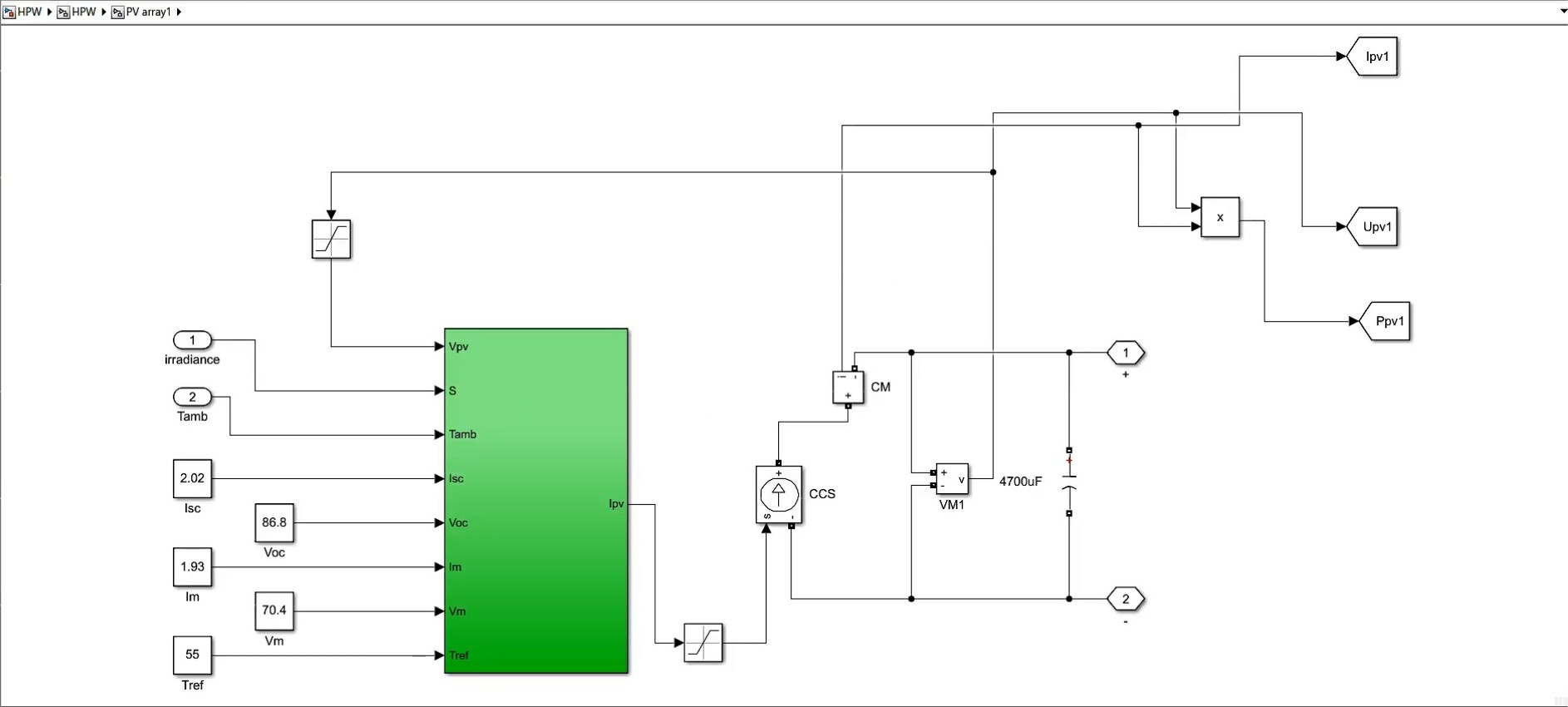

某次仿真中光伏阵列突然出力暴跌，检查半天发现是阴影模型没设对：

PV_Module.NumberOfSeries = 20;   % 20块组件串联
PV_Module.ByPassDiodes = 3;      % 每6块组件并一个二极管（防热斑）

还有次风机功率振荡，最后发现是变流器PI参数在低风速区没做增益调度：

% 风速自适应PI调节
if Wind_Speed < 8
    Current_Controller.Kp = 0.3;
else
    Current_Controller.Kp = 0.6; % 大风速时加大响应速度
end

结语

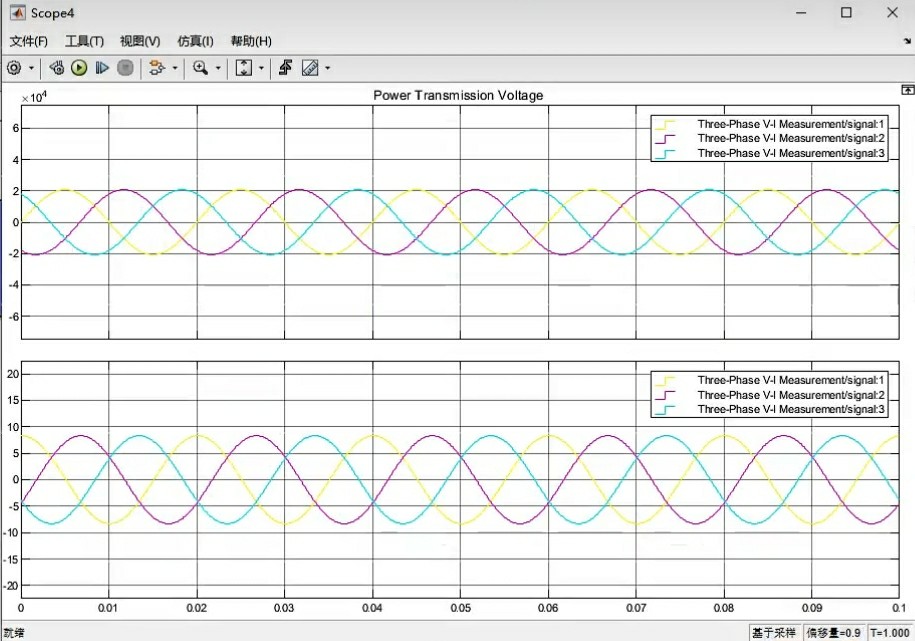

风光储混合系统仿真最大的玄学在于：明明所有参数都按手册设置，运行时却总出妖蛾子。这时候就得边啃示波器波形，边调控制参数。最后提醒：仿真通过后务必做硬件在环测试，毕竟现实世界的风机不会按数学模型转。

---

（代码示例基于Matlab/Simulink R2022a环境，部分参数需根据具体机型调整）
