最近在研究三相异步电机的时候，发现用Matlab/Simulink搭模型真是个体力活。特别是想自己从头搭建数学模型的，没点耐心还真搞不定。今天给大家分享一个我自己折腾出来的仿真模型，纯公式推导+模块搭建，不用现成的电机模块，跑出来的波形居然还挺有模有样的。

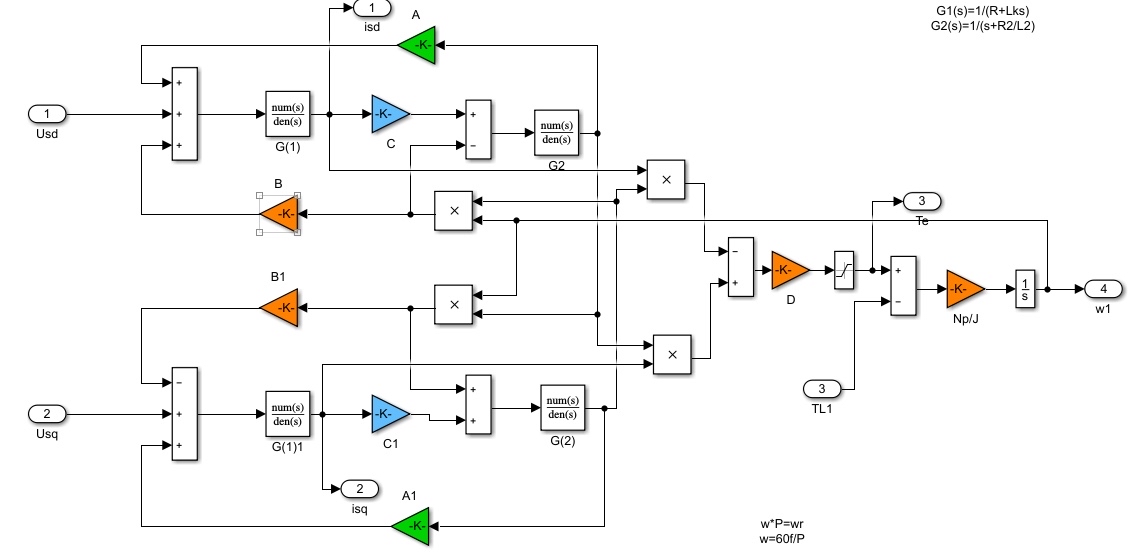

先说说核心的数学模型。这玩意儿核心就是那组电压方程和转矩方程，咱们得把定子转子都考虑进去。定子电压方程长这样：

// 定子三相电压方程
U_abc = R_s * i_abc + dΨ_abc/dt

这里的Ψ代表磁链，R_s是定子电阻。转子那边虽然短接，但方程结构其实挺像的。不过实际操作中会发现，直接在三相坐标系下解微分方程容易炸，所以得转换到dq旋转坐标系。

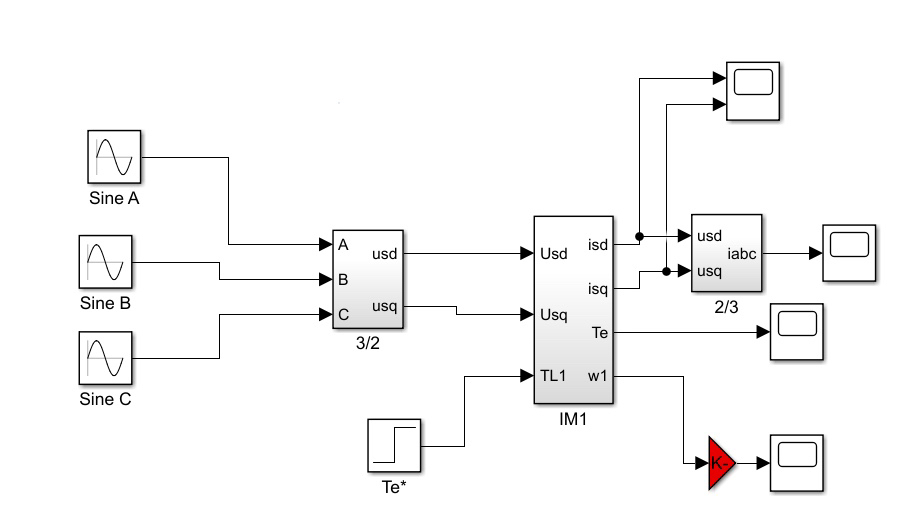

在Simulink里实现的时候，我用Function模块写了这个坐标变换：

function [id, iq] = abc2dq(ia, ib, ic, theta)
    alpha = 2/3*(ia - 0.5*ib - 0.5*ic);
    beta = 2/sqrt(3)*(0.5*sqrt(3)*ib - 0.5*sqrt(3)*ic);
    id = alpha.*cos(theta) + beta.*sin(theta);
    iq = -alpha.*sin(theta) + beta.*cos(theta);
end

这个转换模块特别要注意角度theta的实时更新，我直接接了转速积分出来的电角度。有时候参数设置不对，这里会出相位错乱，导致转矩震荡。

转矩计算部分是最容易翻车的。模型里用的是这个经典公式：

Te = 1.5 * p * (Psi_dr*i_qr - Psi_qr*i_dr);

但实际调试时发现，磁链估算稍有延迟就会让转矩波形出现毛刺。后来在磁链观测器后边加了个一阶低通滤波，参数调到0.001秒的时间常数，效果就好多了。

三相异步电机本体模型 Matlab/Simulink仿真模型（成品） 本模型利用数学公式搭建了三相异步电机的模型，可以很好的模拟三相异步电机的运行性能，适合研究电机本体时修改参考，电机的各波形都很好可以很好的模拟三相电机

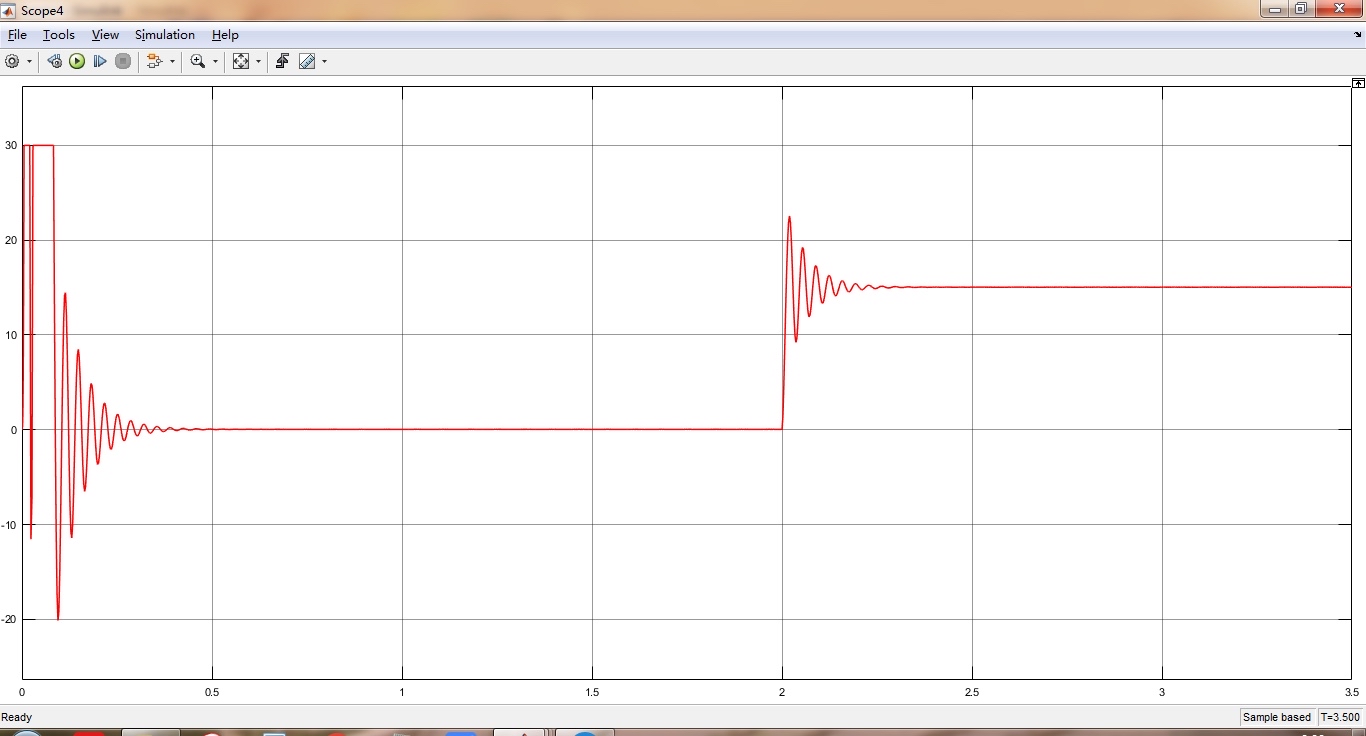

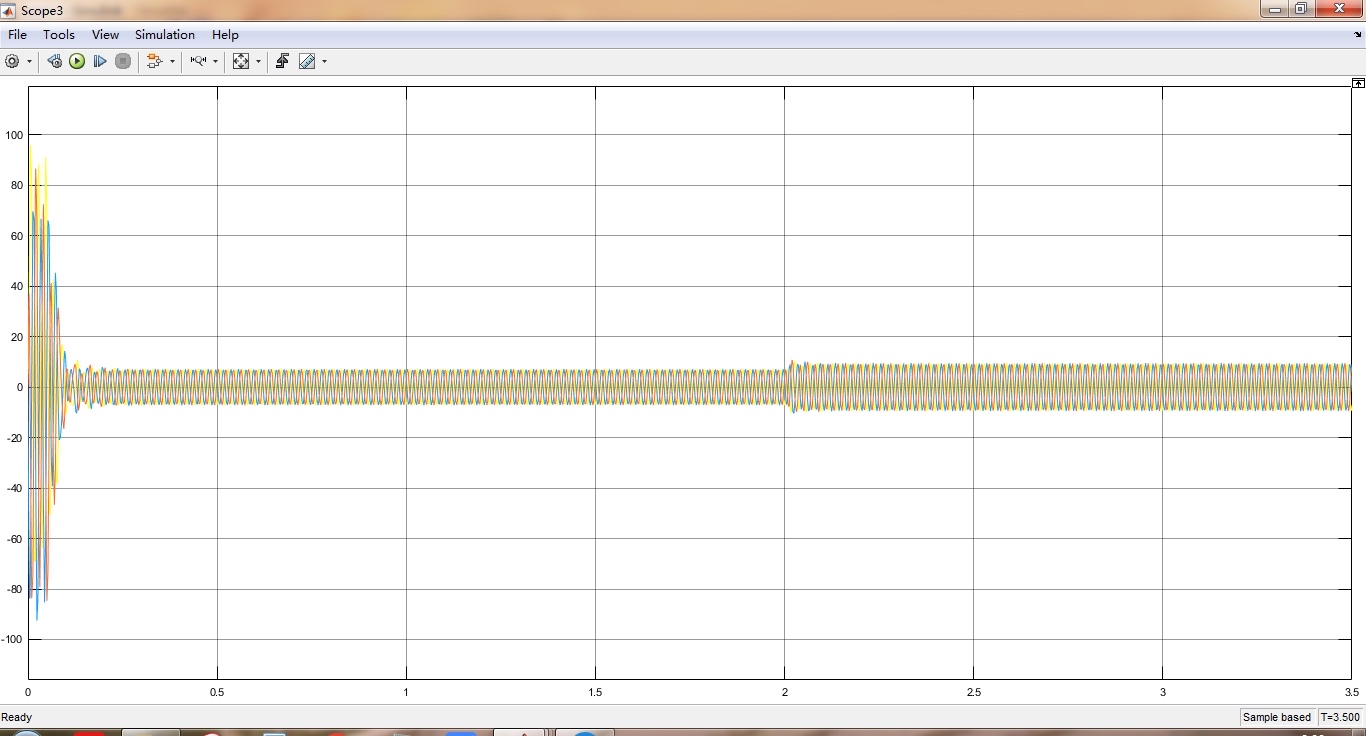

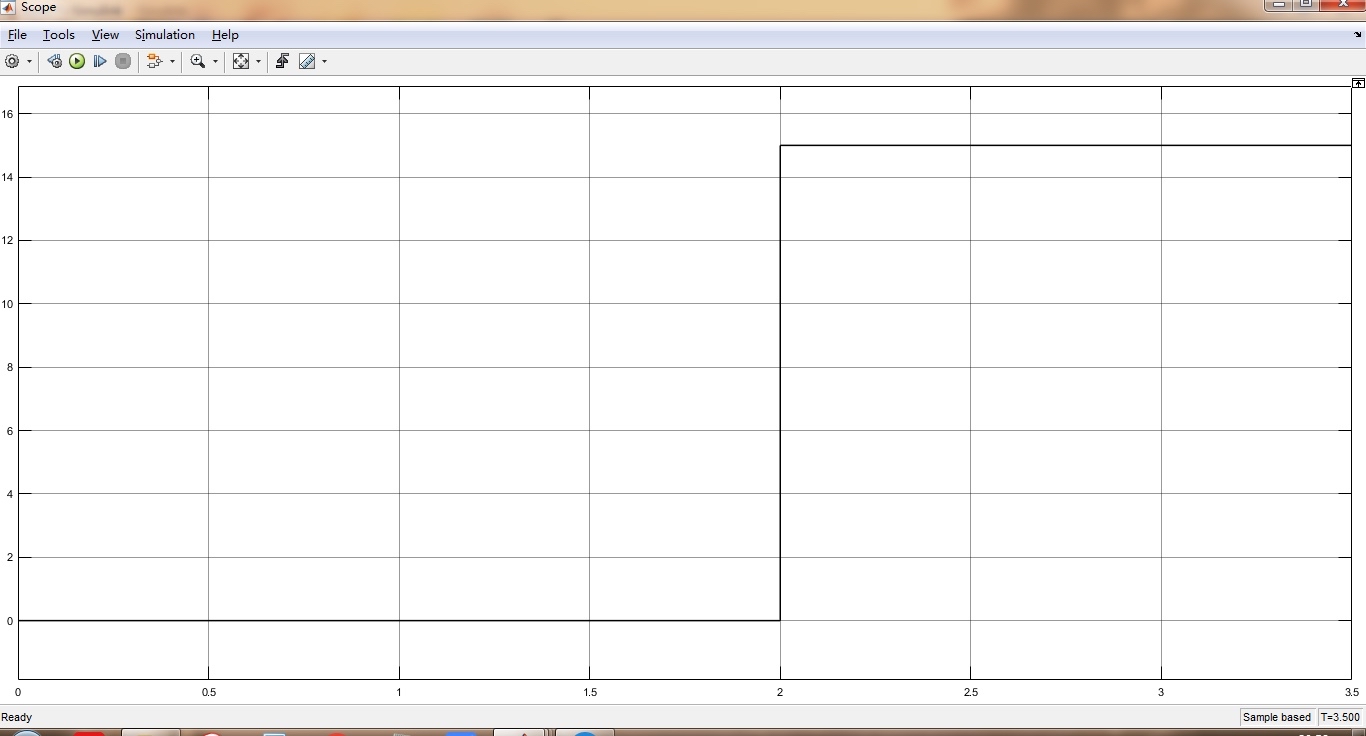

给大家看个实际跑的波形（图1）。空载启动时电流尖峰明显，0.3秒后进入稳态，转速稳稳贴在1490rpm附近。突然加负载转矩时，可以看到转速有个小幅跌落然后恢复，这个动态过程跟教科书上的描述完全对得上。

有意思的是调参数时的发现：转子电阻增大0.1Ω，启动转矩直接涨了15%，但最大转矩反而下降。这个非线性特性在模型里表现得特别明显，比看公式直观多了。

需要模型的同学可以直接把转子运动方程模块复制使用：

function dw = rotor_dynamics(Te, Tl, J, B, w)
    dw = (Te - Tl - B*w) / J;
end

这里面的转动惯量J对动态响应影响巨大，建议从0.01kg·m²开始调试。上次有个学弟设成1.0，结果电机启动花了10秒，差点以为模型坏了。

这个模型最大的优势就是透明——所有参数都摆在明面上。想研究磁饱和效应？直接在磁链计算里加个非线性函数就行。比黑箱模块好用不止一个量级，特别适合做算法验证或者故障模拟。

最后提个醒：仿真步长千万别设太大，建议1e-5秒起步。有次偷懒设成1e-4，结果低速时转矩波动大到像心电图，调了三天参数才发现是步长的锅。模型虽然不吃硬件，但该讲究的地方还是得讲究。
