matlab程序实现图片pod本征正交分解的模态能量分布，累积能量分布，时间系数利萨如图，时间系数时序图和频谱图

img_dir = 'snapshots/';
file_list = dir(fullfile(img_dir,'*.png'));
snapshots = [];
for k = 1:length(file_list)
    img = imresize(imread(fullfile(img_dir,file_list(k).name)), [256 256]);
    snapshots(:,k) = double(img(:)); % 强制拉成列向量堆叠
end

这里有个坑：不同尺寸图片得提前统一大小，imresize直接暴力缩放。数据矩阵每列代表一个时间点的全场信息，行数就是像素总数。

核心POD分解其实就是玩SVD：

[U,S,V] = svd(snapshots, 'econ');
lambda = diag(S).^2; % 特征值平方才是能量
energy_ratio = lambda / sum(lambda);
cum_energy = cumsum(energy_ratio);

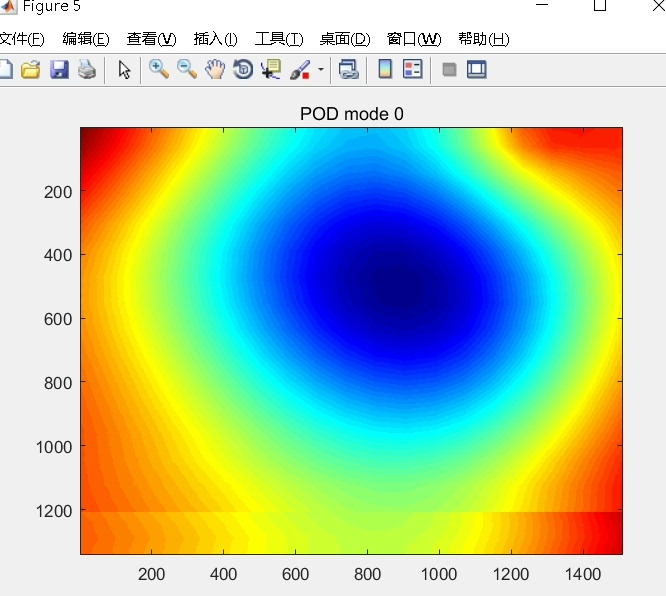

U矩阵的列就是POD模态，S对角阵存奇异值。这里注意svd默认全分解，实测用'econ'选项能省内存。能量占比计算别手滑忘了归一化，cumsum直接给累积曲线。

matlab程序实现图片pod本征正交分解的模态能量分布，累积能量分布，时间系数利萨如图，时间系数时序图和频谱图

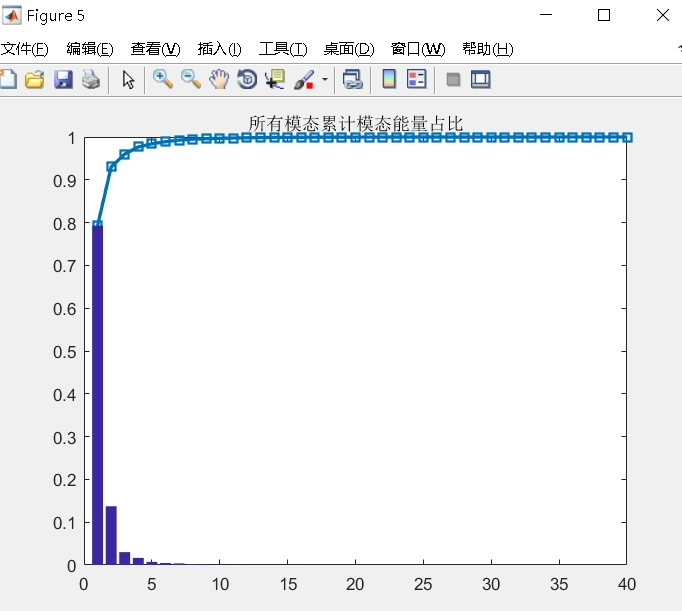

画能量分布建议用semilogy，一眼看出模态重要性：

figure('Position',[200 200 800 300])
subplot(1,2,1)
plot(energy_ratio(1:20),'bo-','LineWidth',1.5)
xlabel('Mode Number'); title('Energy Distribution')

subplot(1,2,2)
plot(cum_energy(1:20),'rs--','LineWidth',1.5)
hold on; yline(0.95,'--');
xlabel('Mode Number'); title('Cumulative Energy')

通常前5%的模态扛了95%以上的能量，这就是POD牛逼之处——用少量模态近似全场。

时间系数这块，V矩阵乘以S就是时间演化：

time_coeffs = S*V';
t = 1:size(time_coeffs,2); % 假设时间步长均匀
figure
plot(time_coeffs(1,:), time_coeffs(2,:), '.') % 利萨如图
xlabel('Mode 1'); ylabel('Mode 2')

如果看到闭合曲线，说明存在周期性运动。再补个时序图：

figure
subplot(2,1,1)
plot(t, time_coeffs(1,:), 'b')
xlabel('Time'); ylabel('Amplitude')

subplot(2,1,2)
Fs = 1000; % 采样频率自己按实际情况改
L = length(t);
Y = fft(time_coeffs(1,:));
P2 = abs(Y/L);
P1 = P2(1:L/2+1);
f = Fs*(0:(L/2))/L;
plot(f, P1)
xlabel('f (Hz)'); ylabel('|Amplitude|')

FFT前注意去均值，否则零频分量巨高。频谱图里冒尖儿的频率对应主导周期，这对流场分析特别有用。

最后说个经验：实际计算时快照别超过2000个，否则SVD算到地老天荒。内存不够的话改用快照POD法，转置矩阵再分解，自己查文献吧。
