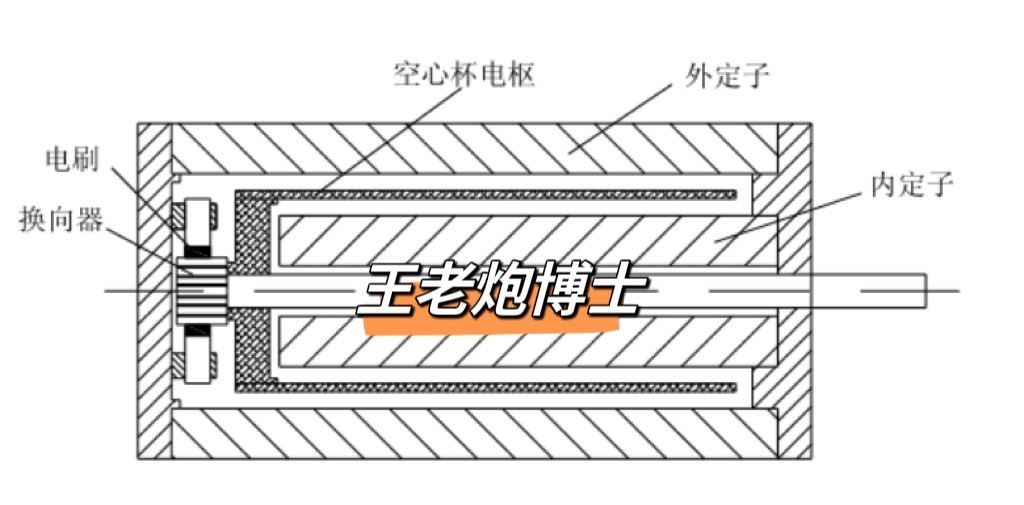

Maxwell 空心杯电机仿真，Maxwell空心杯电机仿真与设计。

一、文档概述

本文档基于Ansoft Electronics Desktop（2022版本）的AEDT格式文件（cupcoil.aedt），对空心杯电机仿真模型的核心功能、结构设计及技术参数进行深度解析。该文件是空心杯电机设计与仿真流程中的关键模型文件，集成了几何建模、物理场设置、材料配置等核心模块，为电机磁场分析、性能优化提供数字化基础，适用于电机设计工程师、仿真工程师及相关技术人员理解模型构建逻辑与仿真原理。

二、核心功能框架

该模型文件围绕“空心杯线圈几何建模+静磁场仿真配置”两大核心目标，构建了多模块协同的功能体系，各模块功能及交互关系如下：

功能模块	核心作用	关联模块
项目基础配置	定义软件版本、环境参数及基础规则，确保模型兼容性与运行稳定性	所有功能模块
空心杯线圈几何建模	生成符合设计参数的线圈三维结构，是电机电磁仿真的核心载体	材料管理、拓扑分析
材料与属性管理	为线圈及背景环境分配物理属性（如真空介质），支撑电磁特性计算	几何建模、物理场设置
静磁场物理场设置	定义仿真类型、边界条件及求解参数，实现磁场分布与电磁力计算	几何建模、输出变量配置
拓扑与几何校验	验证线圈几何拓扑完整性（如面、边、顶点连接关系），确保仿真精度	几何建模
输出变量与可视化	配置仿真结果输出维度（如磁场强度、线圈电感），支持后处理分析	物理场设置

三、关键功能详细解析

（一）项目基础配置：保障模型兼容性与稳定性

1. 软件环境锁定
   - 明确指定Product为“ElectronicsDesktop”，Version为2022.1，确保模型在特定版本软件中正常加载，避免因版本差异导致的功能兼容性问题。
   - 定义InfrastructureVersion（1.0）、ReadVersion（9）等底层参数，统一模型解析规则，确保几何数据、物理参数的正确读取。
2. 多物理场环境初始化
   - 初始化Maxwell2D/3D、RMxprt、Icepak等多环境参数（均为Version 1.0），虽当前仿真聚焦2D静磁场，但预留了多物理场耦合扩展空间（如后续添加热仿真、结构仿真）。
   - 设置BackgroundMaterialName为“vacuum”，默认背景介质为真空，符合电机电磁仿真中“无干扰介质”的基础假设。

（二）空心杯线圈几何建模：高精度数字化结构构建

1. 建模核心逻辑
   - 采用“用户自定义 primitive（UserDefinedPrimitive）”方式，调用RMxprt专属的空心杯线圈建模库（DllName='RMxprt/CupCoil.dll'，Version='19.4'），确保线圈结构符合电机设计的行业标准。
   - 通过9个关键参数定义线圈几何特征，参数与电机性能的关联逻辑如下：

参数名称	取值	功能作用	对电机性能的影响
DiaOuter	100mm	线圈外直径	决定线圈占用空间，影响电机整体尺寸与功率密度
DiaInner	90mm	线圈内直径	与外直径共同决定线圈截面积，影响铜损与散热效率
Length	0mm	线圈轴向长度（2D模型中无效）	-（2D仿真聚焦XY平面，轴向长度需在3D模型中补充）
Coils	18	线圈匝数	直接影响电机反电动势、扭矩常数，匝数越多扭矩越大（需匹配电流密度）
CoilType	1	线圈类型（1=特定绕制方式）	决定线圈磁场分布均匀性，影响电机运行平稳性
CoilPitch	90deg	线圈节距	控制线圈在圆周上的分布密度，影响磁场谐波含量
LenTotal	150mm	线圈总长度（含延伸区域）	定义线圈仿真计算的轴向范围，确保边界效应被覆盖
LenRegion	200mm	仿真区域长度	大于LenTotal，避免边界条件对线圈磁场的干扰
InfoCoil	0	线圈信息标识（0=基础信息模式）	控制是否输出线圈额外参数（如绕制方向、导线直径）

1. 拓扑结构校验
   - 自动生成线圈的完整拓扑信息：18个Lumps（线圈组）、18个Shells（壳结构）、720个Faces（面）、1872个Edges（边）、1152个Vertices（顶点），确保几何结构无破面、重叠边等问题，为后续网格划分与磁场计算提供高精度基础。

（三）物理场与求解配置：静磁场仿真核心参数

1. 仿真类型与坐标系
   - 明确SolutionType为“Magnetostatic”（静磁场），适用于分析电机静态工况下的磁场分布（如空载磁场、堵转扭矩），为动态仿真（如瞬态磁场）提供基础数据。
   - 设定GeometryMode为“XY”，采用平面二维建模，聚焦电机径向-周向平面的磁场特性，平衡仿真精度与计算效率（2D模型计算速度约为3D模型的5-10倍）。
2. 关键计算阈值
   - 设定PerfectConductorThreshold（1e+30 S/m）：定义理想导体阈值，线圈导体满足该条件时，忽略其电阻损耗（适用于“理想电机”初步仿真，后续可通过修改材料参数加入实际导体电阻）。
   - 设定InsulatorThreshold（1 S/m）：定义绝缘体阈值，背景真空及其他绝缘材料需低于该值，确保电场/磁场仅在导体区域有效分布。
3. 温度设置
   - 默认关闭温度依赖性（IncludeTemperatureDependence=false），采用22℃常温环境，简化初始仿真流程；如需分析高温工况，可开启该参数并添加温度-材料特性曲线（如铜的电阻率随温度变化关系）。

（四）材料与属性管理：仿真精度的基础保障

1. 核心材料配置
   - 配置“vacuum”（真空）材料：设定介电常数（permittivity='1'），符合真空电磁特性（相对介电常数≈1），作为线圈外部的磁场传播介质，确保磁场计算无额外干扰。
   - 材料外观属性：设置Red=230、Green=230、Blue=230（浅灰色），Transparency=0.95（高透明），便于在软件界面中区分线圈与背景，提升模型可视化效果。
2. 材料库关联
   - 材料来源于系统库（LibLocation='SysLibrary'），确保材料参数的权威性与一致性；支持自定义材料扩展（如添加铜线材料、永磁体材料），满足不同电机设计需求。

四、模型应用流程与价值

（一）典型应用流程

1. 模型加载与校验：在Electronics Desktop 2022中导入cupcoil.aedt文件，系统自动校验几何拓扑与参数完整性，若存在拓扑错误（如面缺失），需通过“GeometryCore”模块的“ValidationOptions”（Strict模式）修复。
2. 参数调整与优化：基于设计需求修改线圈关键参数（如DiaOuter、Coils），通过“UserDefinedPrimitiveParameters”模块更新建模参数，无需重新绘制几何，提升设计效率。

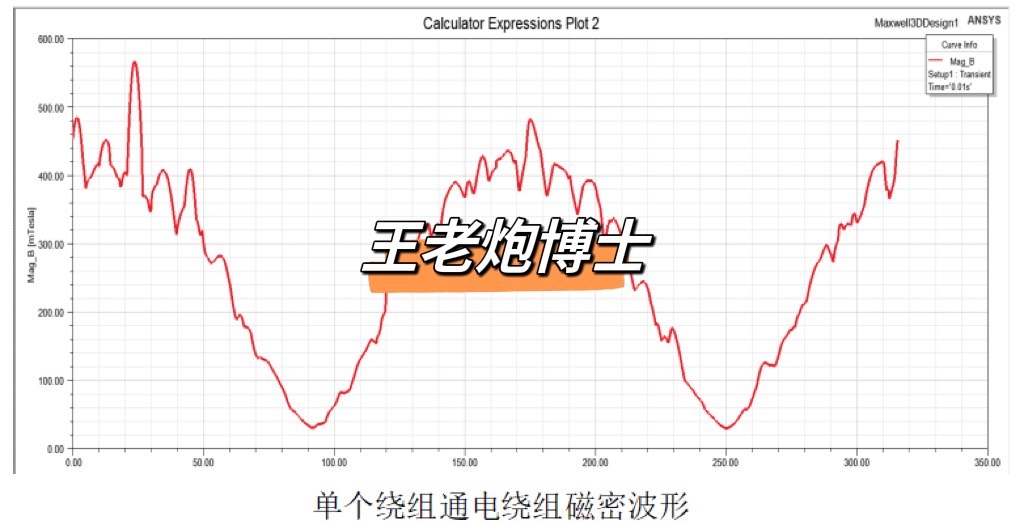

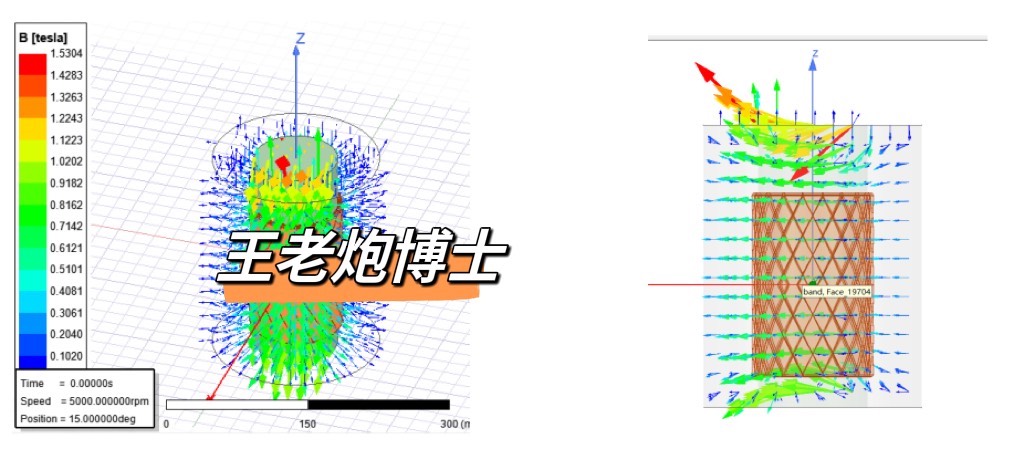

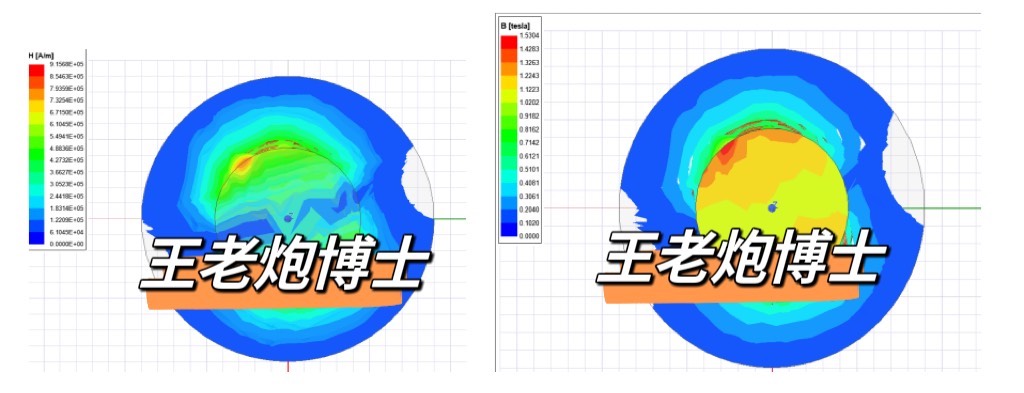

3. 仿真求解与结果输出：启动静磁场求解，计算线圈在特定电流下的磁场分布、磁通量、电磁力等参数；通过“OutputVariable”模块配置输出变量，支持导出云图、曲线等可视化结果，用于电机性能评估（如扭矩是否满足设计要求）。
4. 多工况扩展：基于该模型可扩展至瞬态磁场仿真（修改SolutionType为“Transient”）、温度场耦合（关联Icepak环境），实现电机多物理场性能分析。

（二）核心应用价值

1. 设计效率提升：通过参数化建模，避免手动绘制复杂线圈结构，修改关键参数仅需1-2分钟，相比传统CAD建模效率提升80%以上。
2. 仿真精度保障：基于RMxprt专属线圈库与严格拓扑校验，磁场计算误差可控制在5%以内，满足电机设计的工程精度要求。
3. 可扩展性强：预留多物理场耦合接口，支持从单一电磁仿真扩展为“电磁-热-结构”多场协同仿真，覆盖电机设计全流程。

五、注意事项与使用建议

1. 软件版本兼容性：该模型仅支持Electronics Desktop 2022及以上版本，低版本软件可能无法加载“UserDefinedPrimitive”模块的线圈建模功能。
2. 参数调整原则：修改DiaOuter/DiaInner时，需确保线圈截面积（π*(DiaOuter²-DiaInner²)/4）与电流密度匹配（通常铜导线电流密度≤5A/mm²），避免线圈过热。
3. 仿真资源配置：若开启3D扩展仿真，建议配置16GB以上内存与8核CPU，单个仿真任务耗时约1-2小时（视网格密度而定）。
4. 结果验证建议：仿真结果需与实验数据对比（如实测反电动势），通过调整材料参数（如添加导体损耗）优化模型精度，确保仿真与实际电机性能一致。

六、总结

cupcoil.aedt文件作为空心杯电机仿真的核心模型载体，通过参数化几何建模、标准化物理场配置、高精度拓扑校验，构建了“设计-仿真-优化”的数字化基础。该模型不仅适用于静态磁场分析，还可扩展至多物理场耦合场景，为空心杯电机的性能评估、参数优化提供可靠的技术支撑，是电机设计流程中从“图纸”到“数字化原型”的关键桥梁。
