基于单片机的密码锁(智能门禁系统)设计之旅
这个密码锁可不简单,它有着一套完善的操作逻辑。初始密码设定为 222222,当输入正确密码时,绿灯亮起,锁打开,同时蜂鸣器会短响一声。而且,如果你想重新设置密码,只需再次输入密码,然后点击“开锁”就行。要是密码输入错误,蜂鸣器就会长响,给你提个醒。另外,它配备了 24C02 密码存储模块,能把密码稳稳地储存起来。显示部分采用的是 LM016L 液晶显示器,操作起来一目了然。还具备清除功能和更改密码

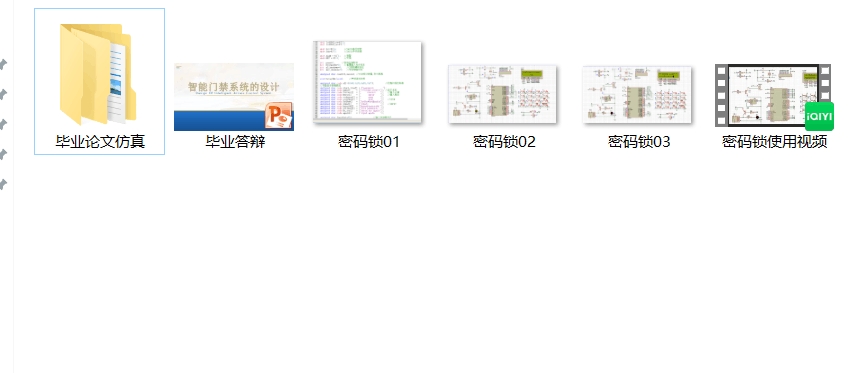

基于单片机的密码锁(智能门禁系统)设计 基于单片机的电子密码锁仿真设计 操作说明(观看视频更加清楚): 1)初始密码是222222,密码输入正确,绿灯亮,锁打开,蜂鸣器短响再输入一次密码,然后点击“开锁”,即可重新设置秘密。 2)密码输入错误,蜂鸣器长响; 3)具有24C02密码存储模块,可储存密码; 4)显示器采用LM016L液晶显示器; 5)具有清除功能、更改密码功能 包含: 仿真、程序、PPT、报告【LW,小一万字】

最近折腾了一个基于单片机的电子密码锁仿真设计,感觉还挺有意思,来和大家分享分享。
一、整体功能概述
这个密码锁可不简单,它有着一套完善的操作逻辑。初始密码设定为 222222,当输入正确密码时,绿灯亮起,锁打开,同时蜂鸣器会短响一声。而且,如果你想重新设置密码,只需再次输入密码,然后点击“开锁”就行。要是密码输入错误,蜂鸣器就会长响,给你提个醒。另外,它配备了 24C02 密码存储模块,能把密码稳稳地储存起来。显示部分采用的是 LM016L 液晶显示器,操作起来一目了然。还具备清除功能和更改密码功能,相当实用。最后,整个设计还包含仿真、程序、PPT 以及一篇小一万字的报告呢。

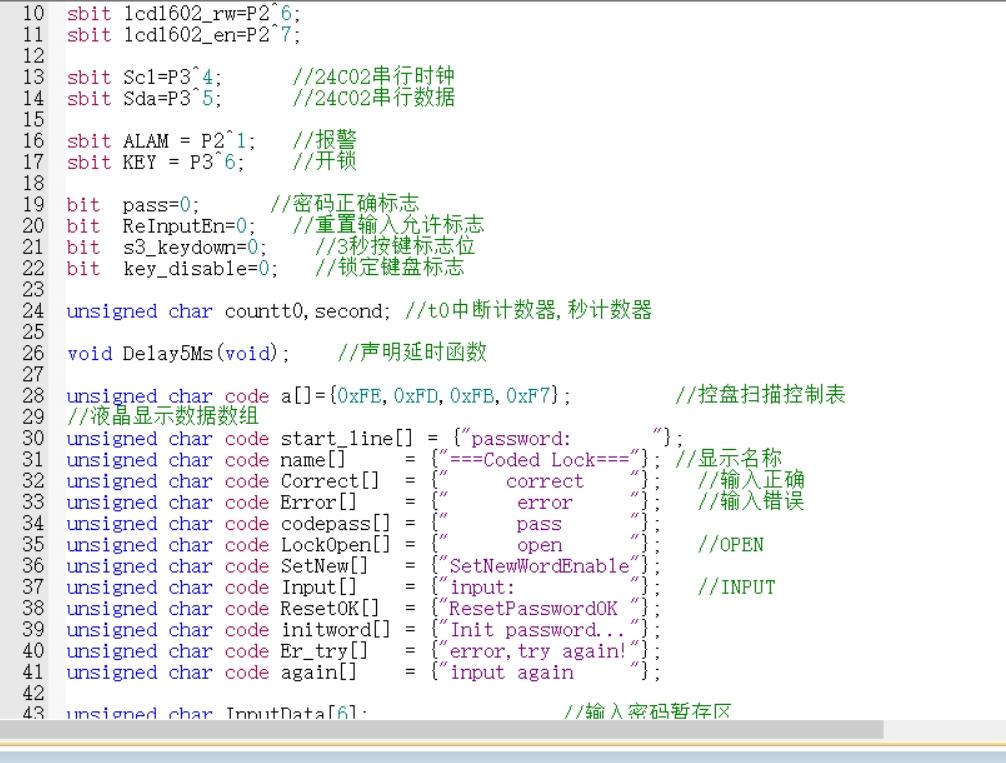

二、核心代码解析
咱们先来看看部分关键代码,以 C 语言为例,假设使用的是常见的 51 单片机。
#include <reg51.h>
#include <intrins.h>
#include <stdio.h>
#include <24c02.h> // 包含 24C02 存储模块的头文件
// 定义与液晶显示器相关的端口
sbit RS = P2^0;
sbit RW = P2^1;
sbit E = P2^2;
#define LCD_DATA P0
// 一些全局变量
unsigned char password[6] = {'2', '2', '2', '2', '2', '2'}; // 初始密码
unsigned char input_password[6];
unsigned char flag = 0; // 标志位,用于判断密码是否正确等
// 延时函数
void delay(unsigned int time) {
unsigned int i, j;
for (i = 0; i < time; i++)
for (j = 0; j < 1275; j++);
}
// 液晶显示器写命令函数
void lcd_command(unsigned char cmd) {
LCD_DATA = cmd;
RS = 0;
RW = 0;
E = 1;
_nop_();
_nop_();
E = 0;
delay(2);
}
// 液晶显示器写数据函数
void lcd_data(unsigned char dat) {
LCD_DATA = dat;
RS = 1;
RW = 0;
E = 1;
_nop_();
_nop_();
E = 0;
delay(2);
}
// 液晶显示器初始化函数
void lcd_init() {
lcd_command(0x38); // 8 位模式,2 行显示,5x7 字体
delay(5);
lcd_command(0x0C); // 显示开,光标关
delay(5);
lcd_command(0x06); // 输入模式,光标右移
delay(5);
lcd_command(0x01); // 清屏
delay(5);
}
// 读取 24C02 存储的密码函数
void read_password() {
// 这里是具体从 24C02 读取数据的代码逻辑
// 假设已经有函数 read_24c02 可以从指定地址读取数据
read_24c02(0, password, 6);
}
// 向 24C02 存储新密码函数
void write_password() {
// 这里是具体向 24C02 写入数据的代码逻辑
// 假设已经有函数 write_24c02 可以向指定地址写入数据
write_24c02(0, input_password, 6);
}
// 密码比较函数
bit compare_password() {
unsigned char i;
for (i = 0; i < 6; i++) {
if (input_password[i]!= password[i]) {
return 0;
}
}
return 1;
}
void main() {
unsigned char i = 0;
lcd_init();
read_password(); // 初始化时读取存储的密码
while (1) {
// 这里模拟获取按键输入密码到 input_password 数组的过程
// 假设通过按键扫描函数 get_key 来获取按键值
if (get_key()) {
input_password[i++] = get_key();
if (i == 6) {
if (compare_password()) {
flag = 1;
// 绿灯亮相关代码
P1 = 0x01;
// 蜂鸣器短响相关代码
buzzer_short_beep();
lcd_command(0x01);
lcd_data("Password Correct");
} else {
flag = 0;
// 蜂鸣器长响相关代码
buzzer_long_beep();
lcd_command(0x01);
lcd_data("Password Error");
}
i = 0;
}
}
// 处理更改密码逻辑
if (flag && get_change_password_key()) {
// 这里处理再次输入密码并确认更改密码的过程
// 输入新密码到 input_password 数组
// 调用 write_password 函数写入新密码
write_password();
lcd_command(0x01);
lcd_data("Password Changed");
}
// 处理清除功能逻辑
if (get_clear_key()) {
i = 0;
lcd_command(0x01);
}
}
}
上面这段代码,首先包含了必要的头文件,定义了液晶显示器相关的端口。然后是各种函数,像延时函数 delay,液晶显示器的写命令、写数据、初始化函数,这些函数配合起来让液晶显示器能够正常显示信息。readpassword 和 writepassword 函数负责和 24C02 存储模块打交道,读取和写入密码。compare_password 函数用于比较输入密码和存储密码是否一致。在 main 函数里,实现了整个密码锁的核心逻辑,包括获取按键输入、密码比较、密码更改、清除等功能。
三、仿真与实际应用的关联

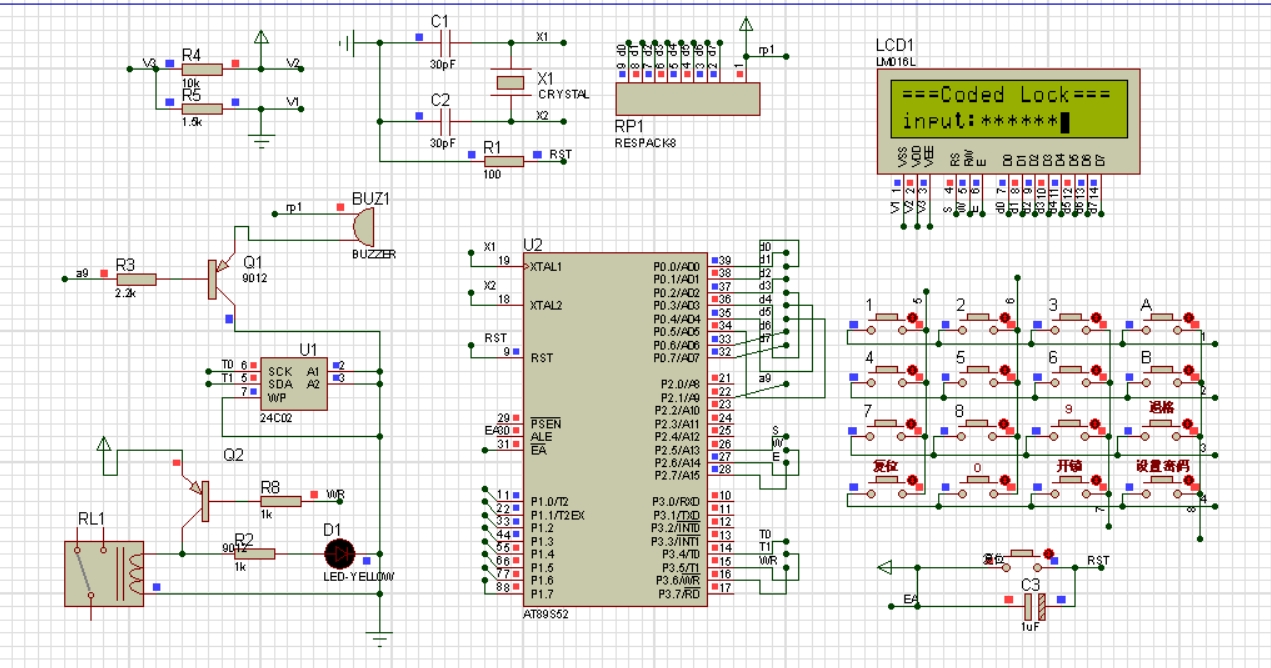

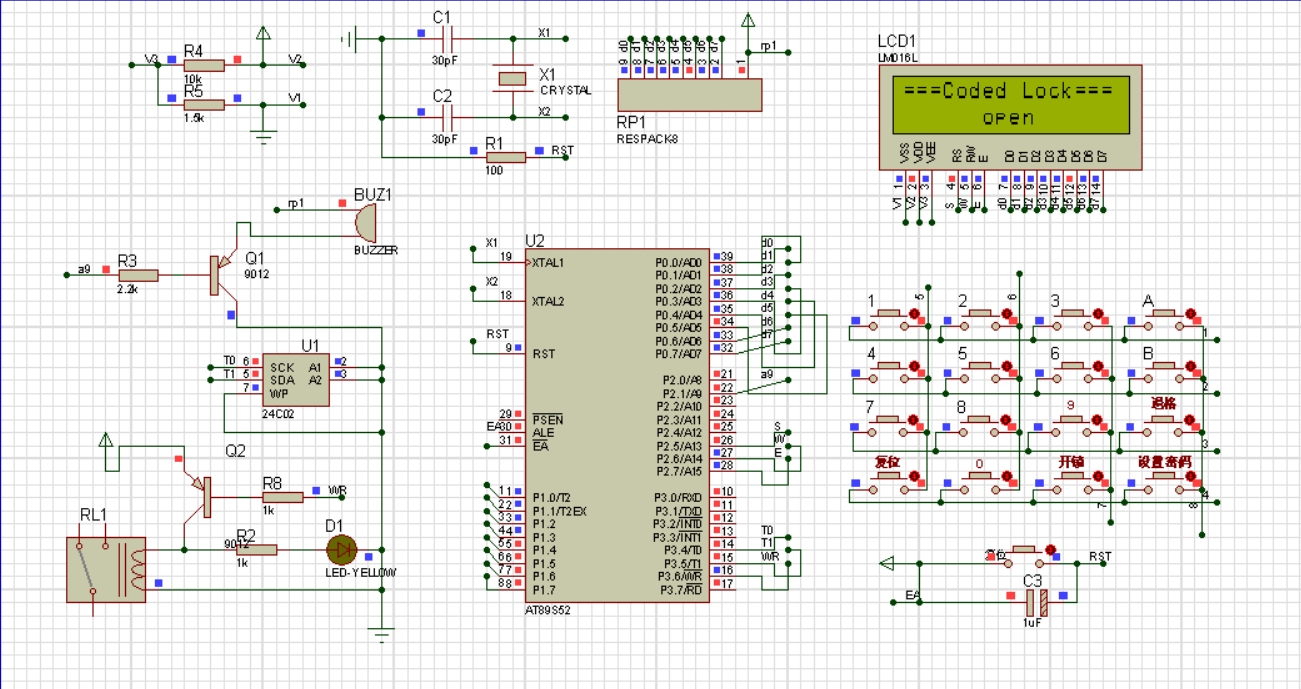

仿真部分对于验证整个设计的可行性至关重要。通过仿真软件,比如 Proteus,我们可以搭建起和实际硬件类似的电路,将编写好的程序烧录进去,模拟各种操作场景。比如输入正确密码、错误密码,测试更改密码和清除功能等。在仿真过程中,能直观地看到绿灯是否亮起、蜂鸣器是否按照预期短响或长响,液晶显示器显示是否正常。通过不断在仿真中调试,优化程序和电路设计,能大大提高实际制作成功的概率。当仿真效果达到预期后,再着手实际硬件的搭建,就会少走很多弯路。

基于单片机的密码锁(智能门禁系统)设计 基于单片机的电子密码锁仿真设计 操作说明(观看视频更加清楚): 1)初始密码是222222,密码输入正确,绿灯亮,锁打开,蜂鸣器短响再输入一次密码,然后点击“开锁”,即可重新设置秘密。 2)密码输入错误,蜂鸣器长响; 3)具有24C02密码存储模块,可储存密码; 4)显示器采用LM016L液晶显示器; 5)具有清除功能、更改密码功能 包含: 仿真、程序、PPT、报告【LW,小一万字】

这次基于单片机的密码锁设计,从功能实现到代码编写,再到仿真调试,每一步都充满了挑战与乐趣。希望我的分享能给对这方面感兴趣的小伙伴一些启发,大家一起探索单片机世界的奇妙。如果你们有任何问题或者想法,欢迎在评论区留言交流呀。
