1. 引言

医学图像分割是计算机辅助诊断和医学图像分析中的关键任务，旨在从医学图像中准确提取感兴趣的区域（如器官、病变等）。传统的图像分割方法在处理医学图像时面临诸多挑战，包括图像对比度低、边界模糊、解剖结构复杂等。深度学习，特别是卷积神经网络（CNN）的发展，为医学图像分割带来了革命性的进步。其中，U-Net架构因其在生物医学图像分割中的卓越表现而成为该领域的里程碑。

2. U-Net的背景与起源

U-Net由Olaf Ronneberger等人于2015年首次提出，专门针对生物医学图像分割任务设计。其名称来源于网络的U形结构。U-Net的成功得益于以下几个关键创新：

1. 编码器-解码器结构：通过对称的收缩路径和扩展路径捕获上下文信息并实现精确定位

2. 跳跃连接：将低层特征图与高层特征图连接，保留空间细节信息

3. 端到端训练：能够从有限的数据中学习有效的特征表示

U-Net在ISBI 2015细胞追踪挑战赛中以显著优势获胜，随后被广泛应用于各种医学图像分割任务，包括：

1. 器官分割（肝脏、心脏、大脑等）

2. 病变检测（肿瘤、多发性硬化病变等）

3. 细胞分割与计数

4. 血管分割

3. U-Net网络架构原理

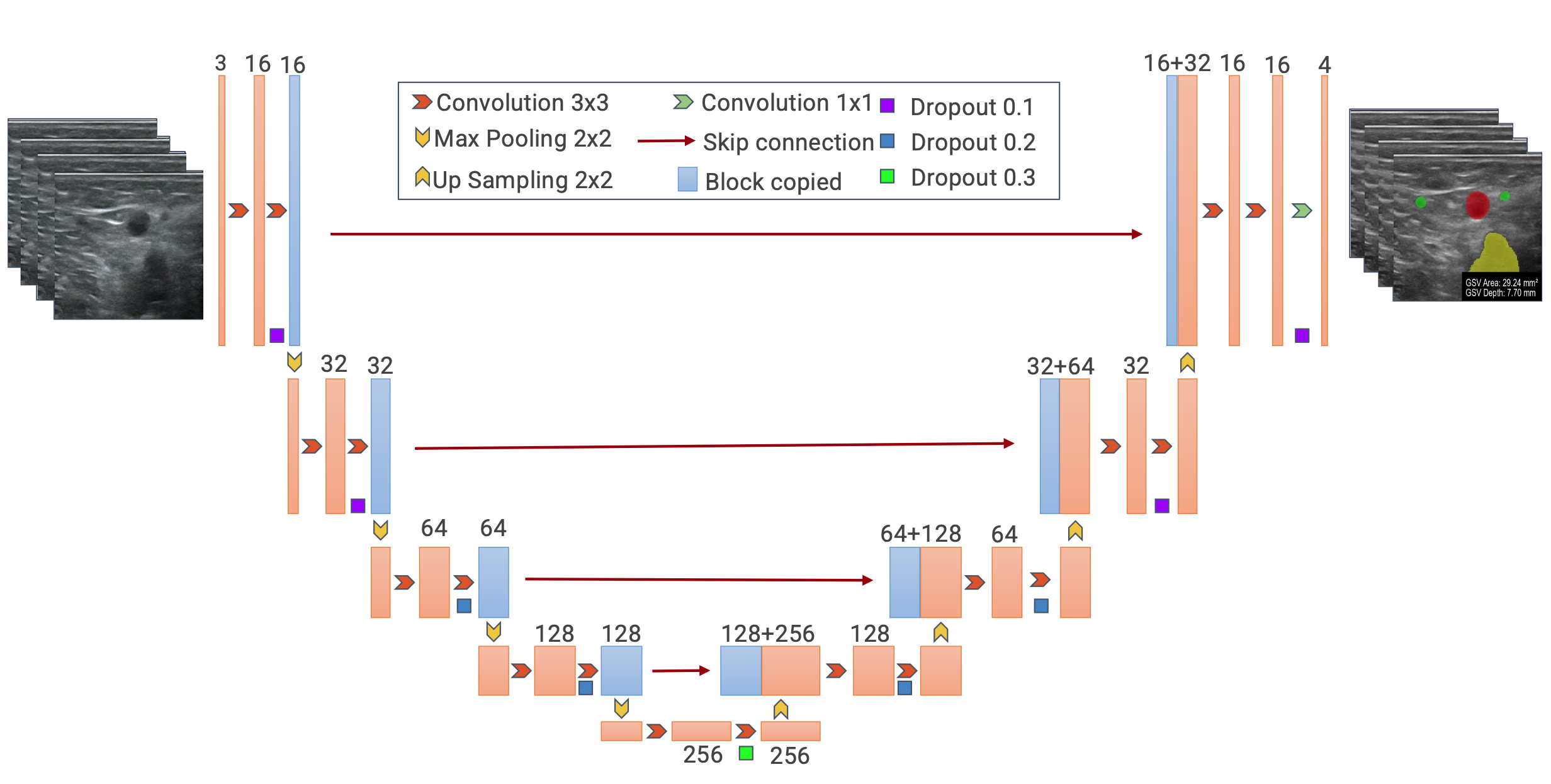

3.1  整体架构

U-Net由对称的编码器（收缩路径）和解码器（扩展路径）组成：

编码器（左侧）：由重复的卷积块和最大池化层组成，逐步提取高层次特征，同时减小空间维度。

解码器（右侧）：由转置卷积（或上采样）和卷积块组成，逐步恢复空间分辨率。

跳跃连接：将编码器中每个层级的高分辨率特征与解码器中对应层级的特征连接，帮助网络恢复细节信息。

3.2  核心组件

卷积块：通常由两个连续的3×3卷积层组成，每个卷积后接ReLU激活函数

池化操作：使用2×2最大池化进行下采样

上采样：使用2×2转置卷积（反卷积）进行上采样

跳跃连接：通过通道拼接（concatenation）实现特征融合

输出层：使用1×1卷积将特征图映射到所需的类别数

3.3  损失函数

对于医学图像分割，常用的损失函数包括：

交叉熵损失：适用于类别平衡的情况

Dice损失：特别适用于类别不平衡的医学图像分割任务

结合损失：如交叉熵+Dice损失的组合

示例

4. 基础U-Net实现代码

以下是使用PyTorch实现的U-Net基础架构：

import torch
import torch.nn as nn
import torch.nn.functional as F

class DoubleConv(nn.Module):
    """(卷积 => [BN] => ReLU) * 2"""

    def __init__(self, in_channels, out_channels, mid_channels=None):
        super().__init__()
        if not mid_channels:
            mid_channels = out_channels
        self.double_conv = nn.Sequential(
            nn.Conv2d(in_channels, mid_channels, kernel_size=3, padding=1, bias=False),
            nn.BatchNorm2d(mid_channels),
            nn.ReLU(inplace=True),
            nn.Conv2d(mid_channels, out_channels, kernel_size=3, padding=1, bias=False),
            nn.BatchNorm2d(out_channels),
            nn.ReLU(inplace=True)
        )

    def forward(self, x):
        return self.double_conv(x)

class Down(nn.Module):
    """下采样：最大池化 + DoubleConv"""

    def __init__(self, in_channels, out_channels):
        super().__init__()
        self.maxpool_conv = nn.Sequential(
            nn.MaxPool2d(2),
            DoubleConv(in_channels, out_channels)
        )

    def forward(self, x):
        return self.maxpool_conv(x)

class Up(nn.Module):
    """上采样"""

    def __init__(self, in_channels, out_channels, bilinear=True):
        super().__init__()

        # 使用双线性插值或转置卷积进行上采样
        if bilinear:
            self.up = nn.Upsample(scale_factor=2, mode='bilinear', align_corners=True)
            self.conv = DoubleConv(in_channels, out_channels, in_channels // 2)
        else:
            self.up = nn.ConvTranspose2d(in_channels, in_channels // 2, kernel_size=2, stride=2)
            self.conv = DoubleConv(in_channels, out_channels)

    def forward(self, x1, x2):
        x1 = self.up(x1)

        # 计算尺寸差异并进行填充
        diffY = x2.size()[2] - x1.size()[2]
        diffX = x2.size()[3] - x1.size()[3]

        x1 = F.pad(x1, [diffX // 2, diffX - diffX // 2,
                        diffY // 2, diffY - diffY // 2])

        # 拼接特征图
        x = torch.cat([x2, x1], dim=1)
        return self.conv(x)

class OutConv(nn.Module):
    """输出卷积层"""

    def __init__(self, in_channels, out_channels):
        super(OutConv, self).__init__()
        self.conv = nn.Conv2d(in_channels, out_channels, kernel_size=1)

    def forward(self, x):
        return self.conv(x)

class UNet(nn.Module):
    """完整的U-Net架构"""

    def __init__(self, n_channels, n_classes, bilinear=True):
        super(UNet, self).__init__()
        self.n_channels = n_channels
        self.n_classes = n_classes
        self.bilinear = bilinear

        # 编码器（收缩路径）
        self.inc = DoubleConv(n_channels, 64)
        self.down1 = Down(64, 128)
        self.down2 = Down(128, 256)
        self.down3 = Down(256, 512)

        # 底部
        factor = 2 if bilinear else 1
        self.down4 = Down(512, 1024 // factor)

        # 解码器（扩展路径）
        self.up1 = Up(1024, 512 // factor, bilinear)
        self.up2 = Up(512, 256 // factor, bilinear)
        self.up3 = Up(256, 128 // factor, bilinear)
        self.up4 = Up(128, 64, bilinear)

        # 输出层
        self.outc = OutConv(64, n_classes)

    def forward(self, x):
        # 编码器
        x1 = self.inc(x)
        x2 = self.down1(x1)
        x3 = self.down2(x2)
        x4 = self.down3(x3)
        x5 = self.down4(x4)

        # 解码器（带有跳跃连接）
        x = self.up1(x5, x4)
        x = self.up2(x, x3)
        x = self.up3(x, x2)
        x = self.up4(x, x1)

        # 输出
        logits = self.outc(x)
        return logits

# 创建模型实例
model = UNet(n_channels=3, n_classes=1)  # 例如：3通道输入，1个输出类别（二分类）
print(model)

5. 数据预处理与增强

医学图像数据通常有限，因此数据增强尤为重要：

import numpy as np
from torchvision import transforms
import albumentations as A
from albumentations.pytorch import ToTensorV2

def get_transforms(phase='train'):
    """获取数据转换流程"""
    if phase == 'train':
        return A.Compose([
            A.RandomRotate90(p=0.5),
            A.Flip(p=0.5),
            A.ShiftScaleRotate(shift_limit=0.0625, scale_limit=0.1, rotate_limit=45, p=0.5),
            A.RandomBrightnessContrast(brightness_limit=0.2, contrast_limit=0.2, p=0.5),
            A.GaussNoise(var_limit=(10.0, 50.0), p=0.5),
            A.ElasticTransform(alpha=1, sigma=50, alpha_affine=50, p=0.5),
            A.Normalize(mean=(0.485, 0.456, 0.406), std=(0.229, 0.224, 0.225)),
            ToTensorV2()
        ])
    else:
        return A.Compose([
            A.Normalize(mean=(0.485, 0.456, 0.406), std=(0.229, 0.224, 0.225)),
            ToTensorV2()
        ])

6. 训练流程

import torch.optim as optim
from torch.utils.data import DataLoader
from tqdm import tqdm

def train_model(model, train_loader, val_loader, device, epochs=100):
    """训练U-Net模型"""

    # 定义损失函数和优化器
    criterion = nn.BCEWithLogitsLoss()  # 二分类任务
    optimizer = optim.Adam(model.parameters(), lr=1e-4)

    # 学习率调度器
    scheduler = optim.lr_scheduler.ReduceLROnPlateau(
        optimizer, mode='min', factor=0.1, patience=5, verbose=True
    )

    model.to(device)
    best_val_loss = float('inf')

    for epoch in range(epochs):
        # 训练阶段
        model.train()
        train_loss = 0.0

        for batch in tqdm(train_loader, desc=f'Epoch {epoch+1}/{epochs} - Training'):
            images, masks = batch
            images, masks = images.to(device), masks.to(device)

            # 前向传播
            optimizer.zero_grad()
            outputs = model(images)

            # 计算损失
            loss = criterion(outputs, masks)

            # 反向传播
            loss.backward()
            optimizer.step()

            train_loss += loss.item() * images.size(0)

        train_loss = train_loss / len(train_loader.dataset)

        # 验证阶段
        model.eval()
        val_loss = 0.0

        with torch.no_grad():
            for batch in tqdm(val_loader, desc=f'Epoch {epoch+1}/{epochs} - Validation'):
                images, masks = batch
                images, masks = images.to(device), masks.to(device)

                outputs = model(images)
                loss = criterion(outputs, masks)

                val_loss += loss.item() * images.size(0)

        val_loss = val_loss / len(val_loader.dataset)

        # 更新学习率
        scheduler.step(val_loss)

        # 保存最佳模型
        if val_loss < best_val_loss:
            best_val_loss = val_loss
            torch.save({
                'epoch': epoch,
                'model_state_dict': model.state_dict(),
                'optimizer_state_dict': optimizer.state_dict(),
                'loss': best_val_loss,
            }, 'best_unet_model.pth')

        print(f'Epoch {epoch+1}/{epochs}:')
        print(f'Train Loss: {train_loss:.4f}, Val Loss: {val_loss:.4f}')
        print(f'Best Val Loss: {best_val_loss:.4f}')

7. 评估指标

医学图像分割常用的评估指标：

import numpy as np

def dice_coefficient(pred, target, smooth=1e-6):
    """计算Dice系数"""
    pred = (pred > 0.5).float()  # 将概率转换为二进制掩码
    intersection = (pred * target).sum()
    return (2. * intersection + smooth) / (pred.sum() + target.sum() + smooth)

def iou_score(pred, target, smooth=1e-6):
    """计算IoU（Jaccard指数）"""
    pred = (pred > 0.5).float()
    intersection = (pred * target).sum()
    union = pred.sum() + target.sum() - intersection
    return (intersection + smooth) / (union + smooth)

def calculate_metrics(model, dataloader, device):
    """计算模型性能指标"""
    model.eval()
    dice_scores = []
    iou_scores = []

    with torch.no_grad():
        for images, masks in dataloader:
            images, masks = images.to(device), masks.to(device)
            outputs = model(images)
            outputs = torch.sigmoid(outputs)  # 将logits转换为概率

            # 逐样本计算指标
            for i in range(outputs.shape[0]):
                dice = dice_coefficient(outputs[i], masks[i])
                iou = iou_score(outputs[i], masks[i])
                dice_scores.append(dice.cpu().item())
                iou_scores.append(iou.cpu().item())

    return {
        'dice_mean': np.mean(dice_scores),
        'dice_std': np.std(dice_scores),
        'iou_mean': np.mean(iou_scores),
        'iou_std': np.std(iou_scores)
    }

8. U-Net的变体与改进

原始的U-Net架构已被扩展和改进，以适应不同的医学图像分割需求：

1. U-Net++

• 引入了密集跳跃连接

• 改善了梯度流和信息传播

2. Attention U-Net

• 在跳跃连接中添加注意力门

• 使网络能够聚焦于相关区域

3. 3D U-Net

• 扩展为三维卷积，处理3D医学图像（如CT、MRI）

• 在体数据分割中表现优异

4. ResUNet

• 引入残差连接

• 缓解了深度网络中的梯度消失问题

9. 实践建议与挑战

成功应用U-Net的关键因素：

1. 数据预处理：标准化、对比度增强等对医学图像尤为重要

2. 数据增强：旋转、翻转、弹性变形等模拟真实世界变化

3. 损失函数选择：针对类别不平衡问题选择合适的损失函数

4. 后处理：形态学操作、连通组件分析等提高分割质量

面临的挑战：

1. 数据稀缺：医学图像标注成本高，数据有限

2. 类别不平衡：目标区域通常只占图像的一小部分

3. 领域适应：不同设备、协议获取的图像存在差异

4. 计算资源：3D医学图像需要大量内存和计算资源

10. 学习资源

1. 论文：Punn NS, Agarwal S. Modality specific U-Net variants for biomedical image segmentation: a survey. Artif Intell Rev. 2022;55(7):5845-5889. doi: 10.1007/s10462-022-10152-1. Epub 2022 Mar 1. PMID: 35250146; PMCID: PMC8886195.

2. 代码库：

   • U-Net官方实现

   • MedicalZooPytorch

3. 数据集：

   • ISBI细胞分割挑战赛

   • BraTS脑肿瘤分割数据集

   • LiTS肝脏肿瘤分割数据集
