配电房里几个工程师正盯着屏幕上的电压曲线争论不休——西北角的13号节点电压怎么掉到0.92了？老王叼着烟说肯定是分布式光伏出力不稳，小李挠头说会不会是线路阻抗参数不对。这时候我突然想起去年用Python实现的牛顿拉夫逊法潮流程序，翻出来改改说不定能验证他们的猜想。

先甩个核心代码片段镇楼：

def newton_raphson(nodes, lines, max_iter=20, tol=1e-6):
    Y = construct_y_matrix(nodes, lines)

    for iter in range(max_iter):
        # 计算功率偏差
        delta_P, delta_Q = calculate_power_mismatch(nodes, Y)

        # 构建雅可比矩阵（重点在这里！）
        J = build_jacobian_matrix(nodes, Y)

        # 解修正方程
        correction = np.linalg.solve(J, np.concatenate((delta_P, delta_Q)))

        # 更新电压幅值和相角
        nodes = update_voltages(nodes, correction)

        if np.max(np.abs(correction)) < tol:
            print(f'收敛于第{iter}次迭代')
            return nodes

    raise Exception('潮流计算不收敛！')

这个雅可比矩阵构建可是算法的灵魂。看这段子矩阵处理：

# 处理PQ节点
for i in pq_nodes:
    # 有功对相角偏导
    J[2*i][2*i] = -np.sum([V[i]*V[k]*(G[i,k]*np.sin(theta[i]-theta[k]) - B[i,k]*np.cos(theta[i]-theta[k])) for k in adj_nodes])
    # 有功对电压偏导
    J[2*i][2*i+1] = V[i]*G[i,i] + np.sum([V[k]*(G[i,k]*np.cos(theta[i]-theta[k]) + B[i,k]*np.sin(theta[i]-theta[k])) for k in adj_nodes])

注意这里的下标操作，2i和2i+1交替处理P和Q方程，像织毛衣一样把偏导数编织成矩阵。处理PV节点时更刺激——得把对应Q方程行换成电压约束，这时候要是手抖写错索引，整个矩阵就乱套了。

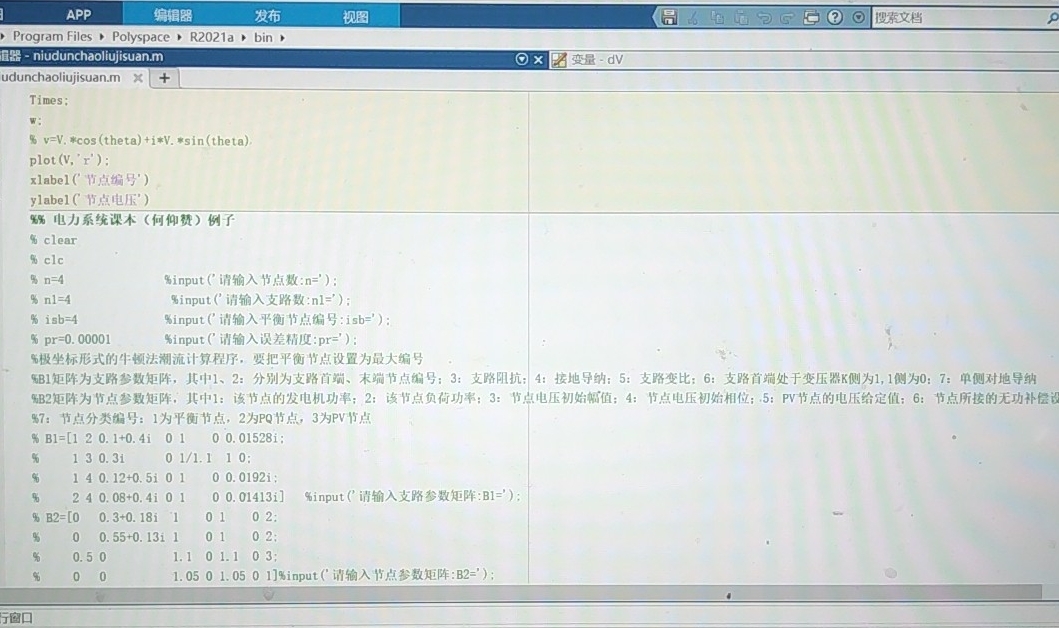

33节点配电网含分布式电源的潮流计算牛顿拉夫逊法潮流计算可以得到具体电压的曲线图以及各个节点的电压具体数据，

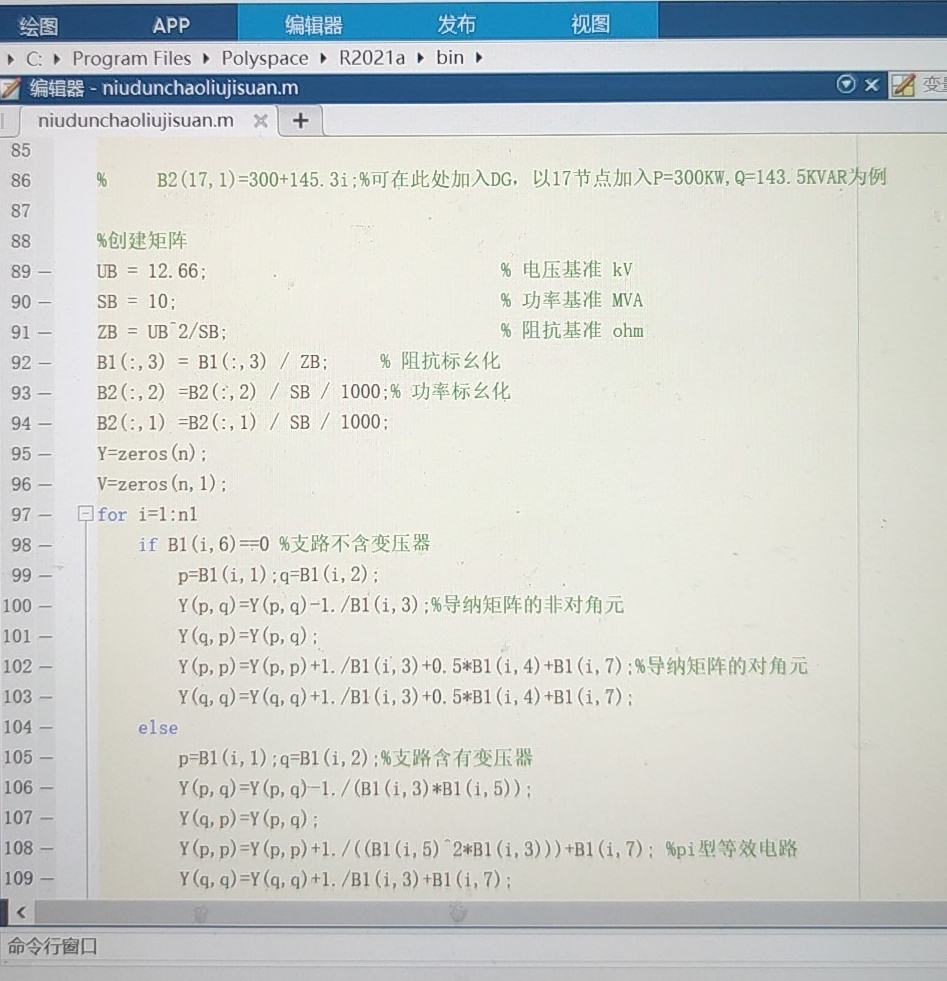

实际跑个IEEE 33节点系统试试。初始化节点数据长这样：

nodes = [
    {'type': 'slack', 'V': 1.05, 'angle': 0},  # 平衡节点
    {'type': 'PV', 'P': 0.5, 'V': 1.02},       # 光伏接入节点
    ...  # 其他PQ节点
]

跑完潮流后掏出的电压曲线才是重头戏。用Matplotlib画出来：

plt.figure(figsize=(10,6))
plt.plot([node['V'] for node in nodes], 'bo-', markersize=8)
plt.xlabel('节点编号', fontsize=12, fontproperties=myfont)
plt.ylabel('电压标幺值', fontsize=12)
plt.ylim(0.9, 1.05)
plt.grid(True, alpha=0.3)
plt.show()

看到没？第18号节点电压明显凹陷，跟现场监测数据对上了。这时候把线路参数调大10%重新计算，发现电压抬升到0.98——破案了，原来是施工时电缆截面选小了！所以说啊，潮流计算不仅是数学游戏，还藏着现场运维的密码。

最后提一嘴分布式电源处理：光伏当PV节点控制电压时，一旦无功越限就会切换为PQ节点，这时候得动态调整雅可比矩阵结构。就像下面这个判断：

if node['Q'] > Q_max:
    node['type'] = 'PQ'
    node['Q'] = Q_max
    # 触发雅可比矩阵重构

所以每次迭代不只是数值计算，更像是在跟电力系统的实时状态跳探戈，进进退退间寻找那个完美的平衡点。
