老张在饮料厂干了十几年设备维护，去年厂里上马新灌装线时碰上个棘手活儿——原来的继电器控制系统三天两头出故障，这回非得改造成PLC+组态的自动线不可。今天咱们就来唠唠这个基于S7-200和MCGS的灌装贴标系统，保准让刚入行的兄弟也能整明白。

先看硬件配置这块骨头。核心用的是西门子S7-224XP，自带14输入/10输出，刚好够用。重点说说关键的IO分配：X0接急停按钮，X1是光电开关检测空瓶到位，X2液位传感器，X3贴标机准备信号。输出端Y0控制灌装电磁阀，Y1管传送带电机，Y2负责贴标机启动。记得在PLC输入端并个0.1uF电容，现场变频器干扰大着呢。

梯形图程序里有个经典的自锁结构得重点说说：

Network 1
LDN   X0       // 急停未触发
O    M0.0      // 或运行标志
AN   X0        // 且急停未触发
=    M0.0      // 形成自锁

Network 2
LD    M0.0
A    X1        // 检测到空瓶
TON  T37, 50   // 延时0.5秒防抖
=    Y1        // 启动传送带

Network 3
LD    T37
A    X2        // 液位到位
=    Y0        // 开启灌装阀

这段程序妙在三个地方：急停采用常闭触点直接切断自锁回路；T37定时器既防抖动又控制灌装时机；M0.0这个中间继电器把系统运行状态锁得死死的。调试时发现要是把T37改成100ms时基，精度还能再提三成。

No.1161 基于S7-200 PLC和MCGS组态的灌装贴标控制系统控制系统 带解释的梯形图程序，接线图原理图图纸，io分配，组态画面

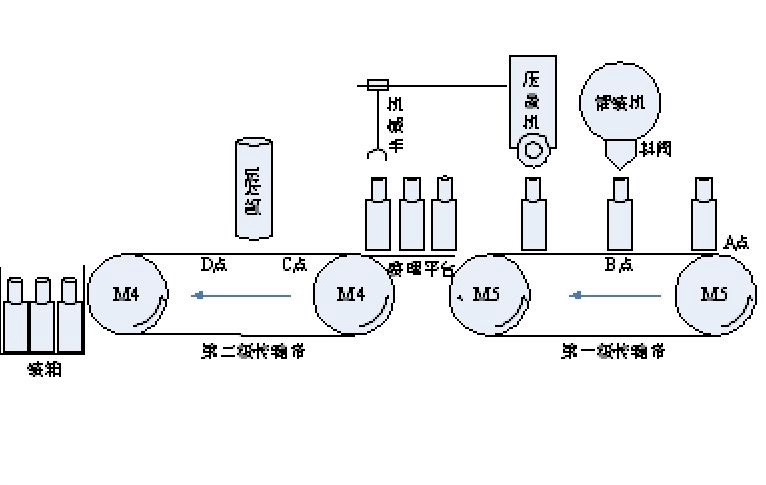

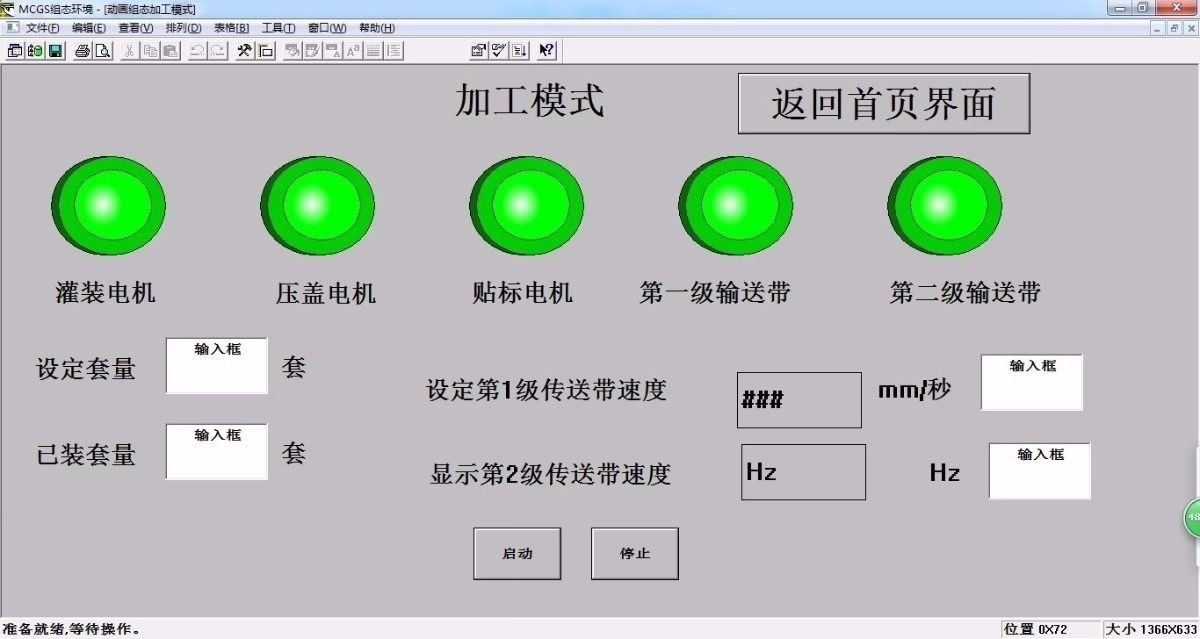

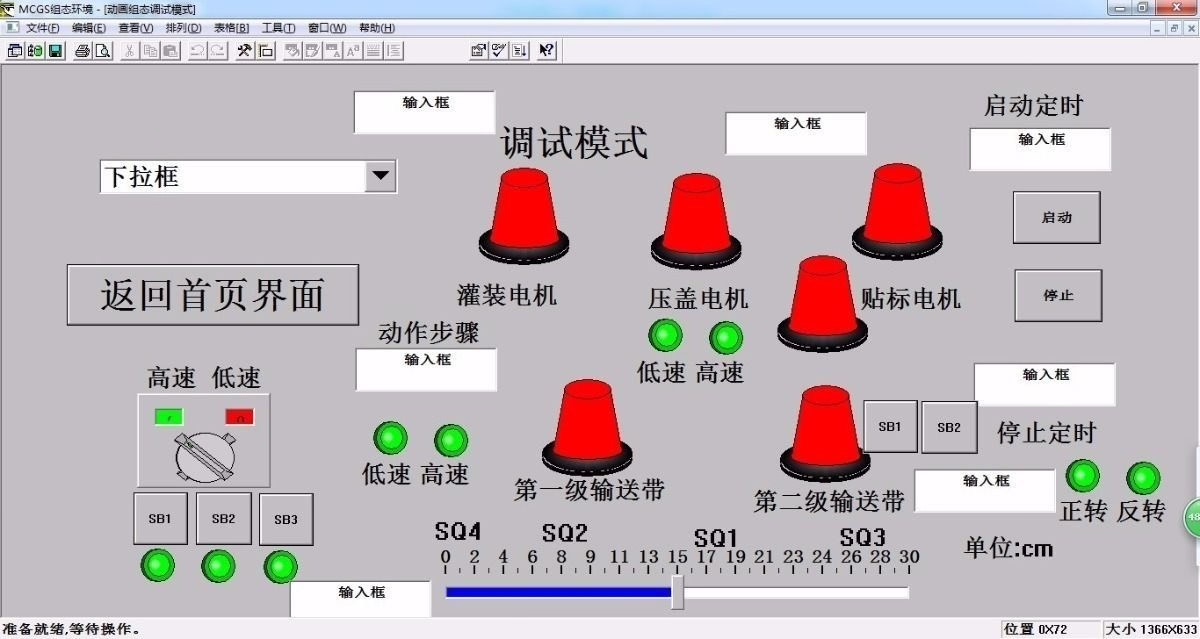

组态画面设计讲究个"所见即所得"。在MCGS里做动画连接时，传送带电机用水平移动属性绑定Y1状态，位移量设成$Counter*5（这个5是像素/秒的移动系数）。灌装进度条直接读取VW10寄存器，这寄存器在PLC里用MOV指令把当前计时值传进去。重点说个骚操作——在"急停复位"按钮的脚本里写了个：

!SetDevice(PLC1, 6, "M0.0=0;Y0=0;Y1=0;Y2=0")

这招直接把所有输出口和运行标志一键清零，比在PLC程序里做复位利索多了。画面上的报警弹窗要设置循环查询，用X0和X3做触发条件，记得加个500ms的查询周期，不然组态软件能把你CPU跑崩了。

最后说说现场调试的血泪教训：贴标机的X3信号必须加中间继电器隔离，PLC的输入口扛不住24V以上的浪涌；灌装阀的Y0输出务必并个续流二极管，电磁阀关断时的反向电动势能让输出模块提前退休。这些坑可都是真金白银买来的经验，比教科书管用多了。

这套系统跑起来之后，灌装效率从每分钟60瓶提到了85瓶，关键是再没出现过贴标错位的低级故障。下次要是遇上类似项目，记住这几个要点准保不翻车——可靠的硬件接线是根基，干净的自锁程序是灵魂，组态画面就得做得让操作工一眼能看懂。这行当里，能把复杂逻辑讲简单了才是真本事。
