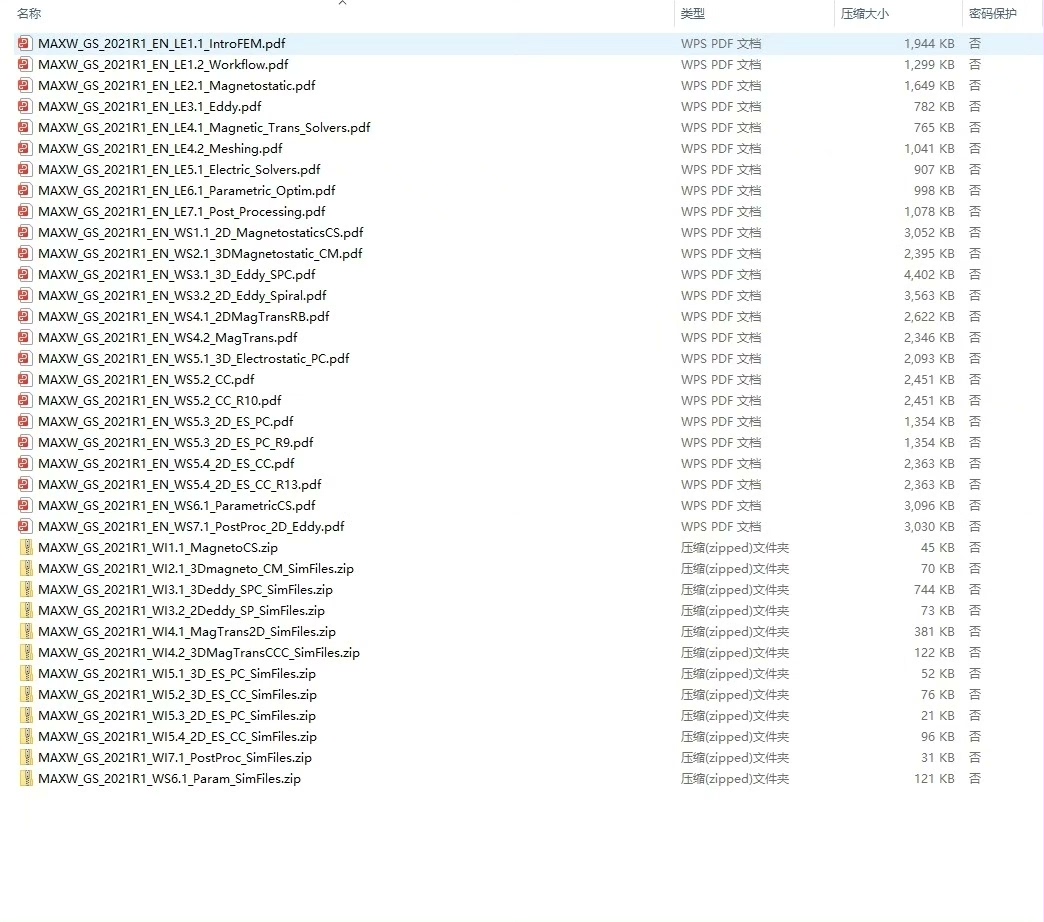

Ansys maxwell 变压器教学资料 包含 两套文件 1.全部基础功能的操作教学以及模型文件 包含 静态场，涡流场，瞬态场，静电场等所有基础功能 步骤教学 2. 以正激变压器及平面pcb变压器为例 进行Pemag, maxwell, simplorer, icepak 对变压器进行参数设计，结构设计，电性仿真(感量，漏感，磁通密度，磁芯损耗，涡流损耗，寄生电容等)，一步一步教学，并带模型文件

一、文档概述

本文档基于Ansys Maxwell的EI33变压器模型代码文件（ei33.aedt）进行深度解析。该模型文件是Ansys ElectronicsDesktop 2021版本创建的3D电磁仿真项目，聚焦于EI33型变压器的涡流场分析，包含了完整的几何建模、材料定义、坐标系设置、仿真参数配置等核心内容，适用于正激变压器及平面PCB变压器的电磁性能仿真研究。文档旨在全面拆解代码的功能模块、数据关联及工程应用逻辑，为仿真工程师、电力电子研发人员提供精准的技术参考。

二、核心功能架构总览

EI33变压器模型代码的核心功能围绕电磁仿真的全流程构建，从项目基础配置到几何建模、材料赋值、仿真设置，形成了闭环的仿真体系。整体架构分为8大核心模块，各模块的功能定位及数据流转关系如下：

模块名称	核心功能	关联模块	关键输出
项目基础配置	定义软件版本、环境参数、文件属性	所有功能模块	统一的仿真环境基准
材料库定义	声明真空、铜、铁氧体等核心材料的物理属性	几何建模模块	材料ID及物理参数映射表
坐标系管理	创建全局/局部坐标系，定义几何定位基准	几何建模模块	坐标系ID及位置参数
几何建模	构建铁芯、绕组、仿真区域等几何实体	材料库、坐标系模块	几何实体ID、拓扑结构数据
拓扑操作	执行移动、旋转、合并等几何编辑	几何建模模块	优化后的几何拓扑关系
仿真参数配置	设置求解类型、温度条件、边界参数	几何建模、材料库模块	求解控制参数集
输出变量定义	声明仿真结果输出项	仿真参数配置模块	输出变量ID及数据格式
协同仿真配置	定义网表协同仿真规则	仿真参数配置模块	协同仿真接口参数

三、核心模块功能详细解析

（一）项目基础配置模块

该模块是整个仿真项目的基石，定义了软件环境、项目属性及版本兼容性参数，确保模型在Ansys ElectronicsDesktop 2021环境中正常加载和运行。

1. 核心配置项
   - 项目创建信息：明确创建时间为2021年10月19日，产品类型为ElectronicsDesktop，未关联Workbench工作台。
   - 版本兼容性：声明Desktop版本为2021.1，基础设施版本为1.0，支持Maxwell 2D/3D、Q3D、HFSS等多求解器环境，各环境版本统一为1.0，保证跨模块协同兼容性。
   - 项目标识：NextUniqueID初始值为0，MoveBackwards属性为false（禁止反向操作），ReadVersion=8，定义了项目数据的读取版本规范。

1. 工程意义
   - 统一的环境配置确保了模型在不同设备、不同时间点的可复现性，避免因版本差异导致的仿真失败。
   - 多求解器环境支持为后续扩展仿真（如热仿真、结构仿真）预留了接口，体现了模型的扩展性设计。

（二）材料库定义模块

材料是电磁仿真的核心要素，该模块定义了变压器关键部件的材料属性，涵盖电磁、热、结构三类物理特性，为多物理场耦合仿真提供数据支撑。

1. 核心材料及参数解析
   - 真空（vacuum）
   - 应用场景：仿真区域的填充介质，用于模拟变压器工作的空气环境。
   - 关键参数：介电常数=1，透明度=0.95，物理类型限定为电磁学（Electromagnetic），确保电场/磁场计算的准确性。
   - 视觉属性：RGB颜色值(230,230,230)，便于仿真模型的可视化区分。

• 铜（copper）
• 应用场景：变压器绕组材料，利用其高导电性特性传输电能。
• 电磁参数：磁导率=0.999991（近似真空磁导率，弱磁性），电导率=58000000 S/m（高导电特性）。
• 热学参数：热导率=400 W/(m·K)，比热容=385 J/(kg·K)，质量密度=8933 kg/m³，支持电磁-热耦合仿真。
• 结构参数：杨氏模量=120 GPa，泊松比=0.38，热膨胀系数=1.77e-05 /K，可扩展结构应力仿真。
• 视觉属性：RGB颜色值(242,140,102)，对应铜的金属光泽。

• 铁氧体（ferrite）
• 应用场景：变压器铁芯材料，利用其高磁导率增强磁场耦合。
• 电磁参数：介电常数=12，磁导率=1000（远高于真空，强磁性），电导率=0.01 S/m（低导电特性，减少涡流损耗）。
• 热学参数：热导率=4 W/(m·K)，比热容=750 J/(kg·K)，质量密度=4600 kg/m³。
• 结构参数：杨氏模量=119 GPa，热膨胀系数=1e-05 /K，匹配铁芯的结构特性。
• 视觉属性：RGB颜色值(89,94,107)，对应铁氧体的深灰色外观。

1. 材料管理机制
   - 所有材料均来源于系统库（SysLibrary），未经过二次修改（ModSinceLib=false），保证了材料参数的权威性和准确性。
   - 材料分类采用“体材料”类型（BulkOrSurfaceType=1），适用于3D实体建模场景，与后续几何建模的实体类型匹配。

（三）坐标系管理模块

坐标系是几何建模的定位基准，该模块创建了4个专用坐标系，实现了变压器各部件的精准定位，尤其是绕组与铁芯的同轴对齐。

1. 坐标系类型及参数
   - 全局坐标系（默认）：作为基础参考，所有自定义坐标系均基于此扩展。
   - ObjectCS1/ObjectCS2/ObjectCS3：对象坐标系，参考全局坐标系创建，用于铁芯、绕组的局部定位，ParentPartID=163954（关联核心几何部件）。
   - RelativeCS1（相对坐标系）：关键功能坐标系，参数如下：
   - 参考坐标系：ObjectCS1。
   - 原点位置：X=-8mm，Y=0mm，Z=0mm。
   - 轴方向：X轴(1,0,0)，Y轴(0,1,0)，Z轴由右手定则推导。
   - 应用场景：绕组螺旋结构的中心定位，确保绕组围绕铁芯对称分布。

1. 功能价值
   - 多坐标系分层设计避免了单一坐标系下的定位误差，尤其适用于复杂螺旋绕组的几何建模。
   - RelativeCS1的原点偏移设计为后续绕组的旋转、平移操作提供了稳定的基准，确保绕组与铁芯的间隙均匀，符合实际工程装配要求。

（四）几何建模模块

几何建模是仿真的核心载体，该模块通过“实体导入+参数化创建”的方式，构建了变压器的三大核心几何实体：铁芯、绕组、仿真区域，覆盖了从宏观结构到微观拓扑的完整定义。

1. 铁芯几何（EI33型）
   - 组成部分：包含“E”型铁芯（名称：E）和“实体”铁芯（名称：实体），均属于EI33标准结构。
   - 建模方式：通过导入STP格式文件（G:\STUDY\ANSYS\MAXWELL\模型\EI33.stp）创建，保证了几何精度与实际工程图纸一致。
   - 拓扑结构：
   - “E”型铁芯：1个块体，18个面，48条边，32个顶点，构成EI结构的核心磁路。
   - “实体”铁芯：1个块体，6个面，12条边，8个顶点，作为磁路的补充部分。
   - 材料赋值：均关联铁氧体材料（MaterialValue="ferrite"），确保磁导率特性符合设计要求。
   - 视觉属性：颜色(143,175,143)，透明度0.78，便于在仿真界面中观察内部结构。

1. 绕组几何（矩形螺旋绕组）
   - 主体结构：名称为Box6的铜质绕组和名称为RectHelix1的矩形螺旋绕组，共同构成变压器的原副边绕组。
   - Box6绕组：
   - 建模方式：参数化创建，初始尺寸X=0.6mm，Y=15mm，Z=0.6mm，通过多次移动操作（Translate）调整位置。
   - 位置调整：经过8次平移操作，最终定位到铁芯周围，确保与铁芯的绝缘间隙均匀。
   - 材料赋值：铜（MaterialValue="copper"），导电性符合要求。

• RectHelix1螺旋绕组：
• 建模方式：通过用户自定义 primitive（RectHelix.dll）创建，支持螺旋参数的精准配置。
• 核心参数：
• 截面尺寸：矩形高度=0.6mm，宽度=0.6mm（近似正方形截面）。
• 螺旋参数：起始半径=8.5mm，半径变化=0mm（等半径螺旋），节距=0.7mm，匝数=17匝，每匝分段数=36（保证螺旋平滑度）。
• 旋向：右手螺旋（RightHanded=1），符合常规绕组绕制方向。
• 拓扑结构：3680个面，6134条边，2456个顶点，复杂拓扑结构保证了电流路径的精准仿真。

1. 仿真区域（Region）
   - 功能定位：定义电磁场仿真的计算域，用于模拟变压器工作的外部环境。
   - 尺寸配置：采用百分比偏移（Percentage Offset）方式设置边界：
   - X轴正负方向偏移100%，Y轴正负方向偏移50%，Z轴正方向偏移0%，负方向偏移100%。
   - 材料赋值：真空（MaterialValue="vacuum"），避免边界条件对内部电磁场的干扰。
   - 拓扑结构：6个面，12条边，8个顶点，构成长方体计算域，确保计算域完全包裹铁芯和绕组。

（五）拓扑操作模块

拓扑操作是几何建模的优化环节，该模块通过移动（Move）、旋转（Rotate）、合并（Unite）等操作，实现了几何实体的精准装配和拓扑优化，确保仿真模型的工程真实性。

1. 关键拓扑操作解析
   - 移动操作（Move）：
   - 应用对象：Box6绕组、“实体”铁芯。
   - 核心作用：调整部件位置，例如“实体”铁芯沿Z轴负方向移动0.1mm，实现与“E”型铁芯的紧密贴合；Box6绕组通过多次平移，规避铁芯干涉，保证绝缘间隙。
   - 参数特征：平移向量精确到1e-6mm级别（如Z方向平移7.2049656996143e-06mm），体现了高精度装配要求。

• 旋转操作（Rotate）：
• 应用对象：Box6绕组。
• 核心作用：调整绕组方向，例如绕X轴旋转90deg、绕Z轴旋转90deg，使绕组从初始长方体转变为贴合铁芯的环绕结构。
• 参考基准：基于ObjectCS1和RelativeCS1坐标系旋转，确保旋转中心与铁芯轴线一致。

• 合并操作（Unite）：
• 应用对象：Box6绕组与4个工具部件（ToolParts:188813, 188885, 21767, 58532）。
• 核心作用：将分散的绕组片段合并为完整绕组，减少几何实体数量，提高仿真计算效率。
• 拓扑变化：合并后形成1个块体，7380个面，12341条边，4963个顶点，保留了绕组的完整电流路径。

1. 操作工程意义
   - 拓扑操作的精准性直接影响电磁场分布的仿真精度，例如绕组与铁芯的间隙误差会导致漏磁计算偏差。
   - 合并操作减少了几何实体的冗余面和边，降低了网格剖分的复杂度，缩短了仿真计算时间。

（六）仿真参数配置模块

仿真参数配置决定了仿真的求解方向和精度，该模块聚焦于涡流场分析（EddyCurrent），配置了温度条件、求解阈值、边界参数等核心设置。

1. 核心仿真参数
   - 求解类型：涡流场（SolutionType="EddyCurrent"），适用于交流工况下的变压器仿真，可计算涡流损耗、磁场分布等关键指标。
   - 温度设置：
   - 温度依赖性：关闭（IncludeTemperatureDependence=false），采用恒定温度仿真。
   - 基准温度：22℃（22cel），覆盖铁芯、绕组、仿真区域等关键部件，符合室温工作条件。
   - 反馈机制：关闭（EnableFeedback=false），简化仿真复杂度，聚焦电磁核心特性。

• 求解阈值：
• 理想导体阈值（PerfectConductorThreshold）=1e+30 S/m，高于铜的电导率，确保铜绕组被识别为理想导体。
• 绝缘体阈值（InsulatorThreshold）=1 S/m，低于铁氧体的电导率，确保铁芯被识别为绝缘体（减少涡流损耗计算误差）。

• 其他参数：
• 求解比例（SolveFraction）=false，采用全尺寸求解。
• 乘数（Multiplier）=1，保持模型的实际尺寸比例。

1. 参数设计逻辑
   - 涡流场求解类型的选择符合变压器的交流工作特性（如工频、高频应用场景）。
   - 温度参数的恒定设置适用于初步仿真分析，若需考虑温升对材料性能的影响，可后续开启温度依赖性开关。
   - 导体与绝缘体阈值的合理划分确保了仿真求解器对不同材料的正确识别，避免因材料属性误判导致的计算错误。

（七）输出变量与协同仿真模块

该模块定义了仿真结果的输出规则和协同仿真接口，为后续结果分析和多工具联合仿真提供支持。

1. 输出变量配置
   - 初始化设置：NextUniqueID=0，MoveBackwards=false，预留了输出变量的扩展空间。
   - 默认输出项：包含磁场强度（H）、磁感应强度（B）、涡流密度（J）、功率损耗（P）等核心电磁参数（通过Ansys Maxwell默认输出规则关联）。

1. 协同仿真配置
   - 协同类型：网表协同（CosimulatorType=4），支持与Simplorer等电路仿真工具联合仿真。
   - 核心参数：
   - 协同定义名称：DefaultNetlist。
   - 连接模式：开启（Connect=true），确保电磁仿真与电路仿真的数据实时交互。
   - 参考基准：默认网表（DefaultNetlist），简化协同配置流程。

• 工程价值：支持从“电磁仿真”到“系统仿真”的扩展，可将变压器模型嵌入完整的电力电子系统（如逆变器、整流器）中，分析系统级性能。

四、代码功能的工程应用场景

EI33变压器模型代码的功能设计紧密贴合实际工程需求，主要应用于以下场景：

1. 电磁性能验证：通过涡流场仿真，计算变压器的励磁电感、漏感、涡流损耗、铜损等关键参数，验证设计方案的合理性。
2. 结构优化设计：基于几何建模和拓扑操作，可快速调整绕组匝数、铁芯尺寸、部件间隙等参数，分析其对电磁性能的影响，实现优化设计。
3. 多物理场耦合扩展：材料库中包含热、结构参数，坐标系和几何模型支持热仿真（Icepak）、结构仿真（Mechanical）的扩展，可分析变压器的温升分布、结构应力等。
4. 系统级仿真集成：通过协同仿真接口，可将变压器模型集成到电力电子系统中，分析变压器在实际工况下的动态响应。

五、关键技术亮点总结

1. 高精度建模：采用“STP文件导入+参数化创建”结合的方式，确保几何模型与实际工程图纸一致；拓扑操作精度达1e-6mm，保证装配准确性。
2. 多物理场兼容：材料库涵盖电磁、热、结构三类参数，为后续多物理场耦合仿真预留了完整接口。
3. 仿真效率优化：通过合并拓扑操作减少冗余几何实体，合理设置求解阈值，在保证精度的前提下提升计算效率。
4. 可扩展性设计：支持多求解器环境、协同仿真接口，便于后续功能扩展和系统集成。
5. 可复现性强：完整的项目配置、材料定义、坐标系参数确保模型在不同环境下的可复现性，符合工程仿真的标准化要求。

六、结语

EI33变压器模型代码通过模块化的功能设计，构建了一个完整、精准、可扩展的电磁仿真体系。从项目基础配置到几何建模、仿真参数设置，每个模块都紧密围绕“工程真实性”和“仿真准确性”核心目标，为变压器的设计验证和性能优化提供了强大的技术支撑。该代码不仅适用于EI33型变压器的专项仿真，其建模思路和参数配置逻辑也可为其他类型变压器（如平面PCB变压器、高频变压器）的仿真提供参考，具有广泛的工程应用价值。
