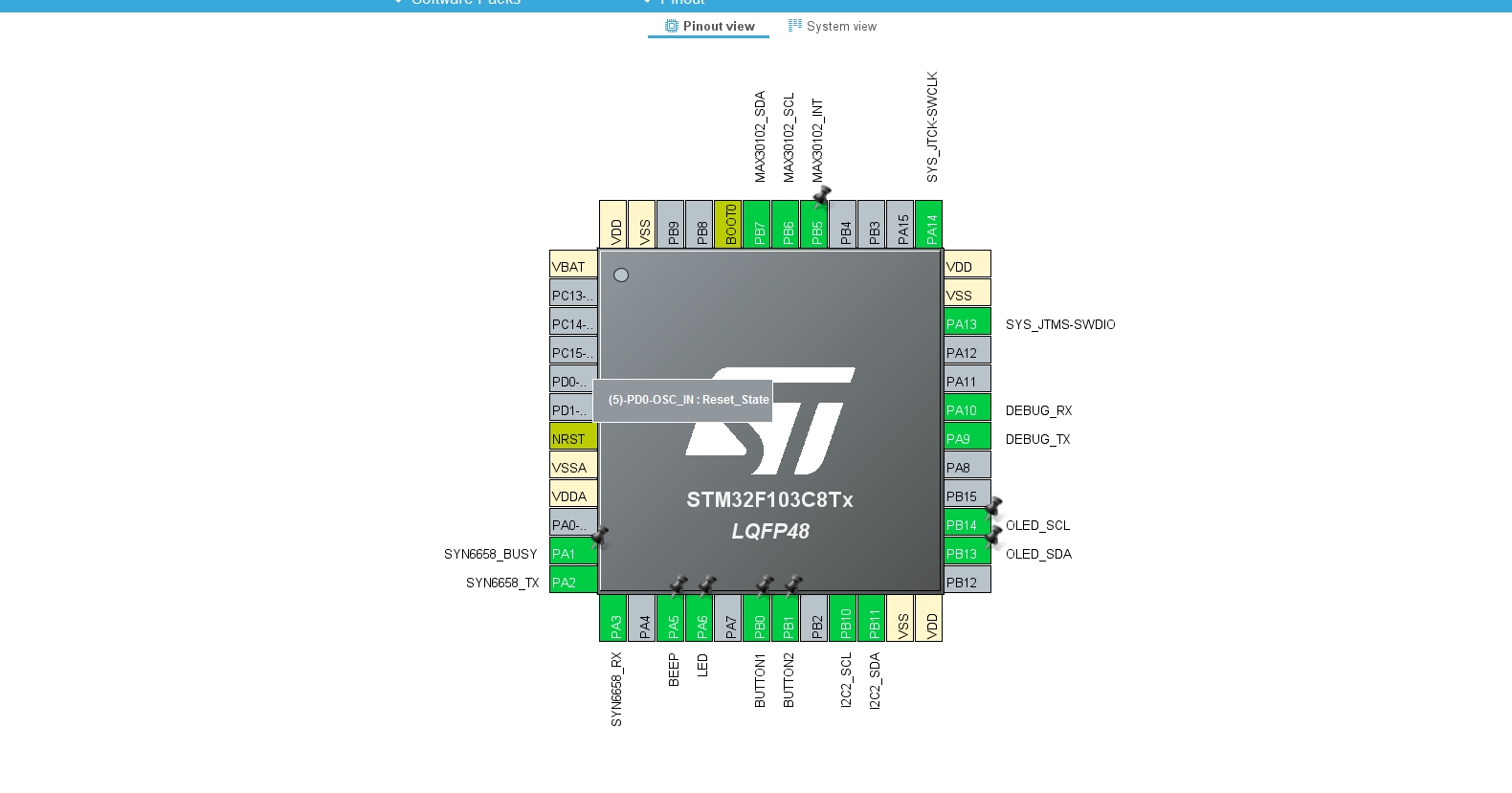

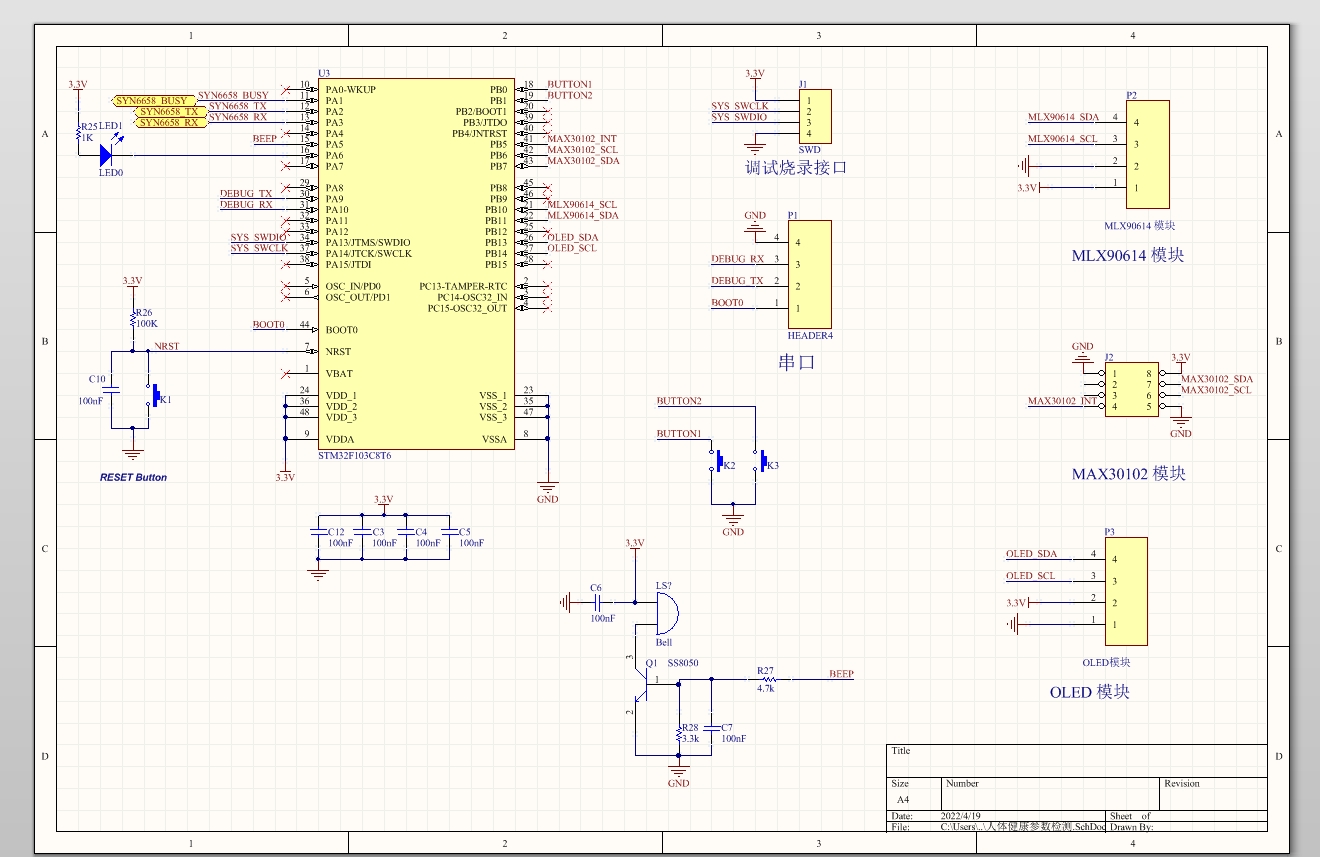

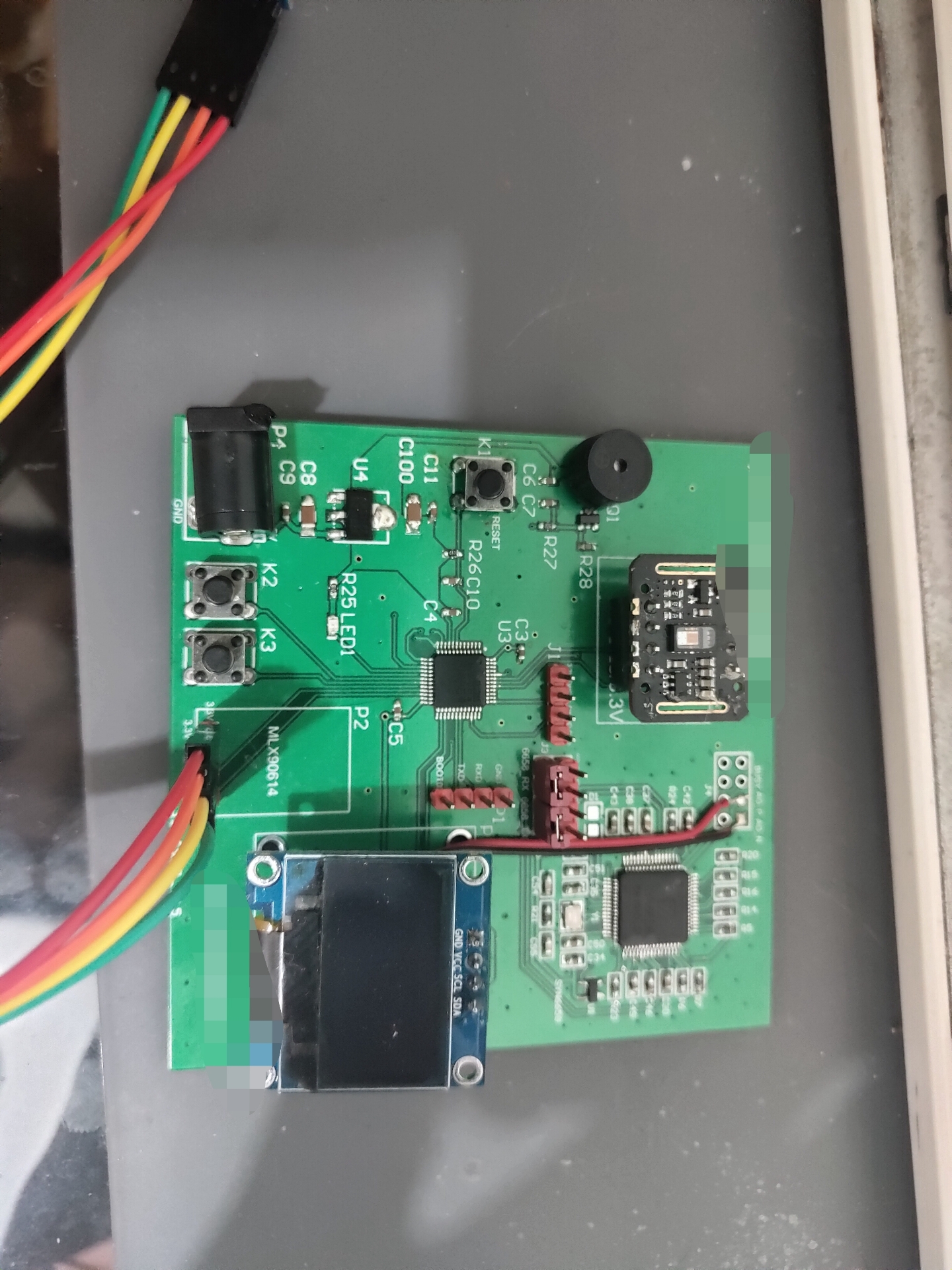

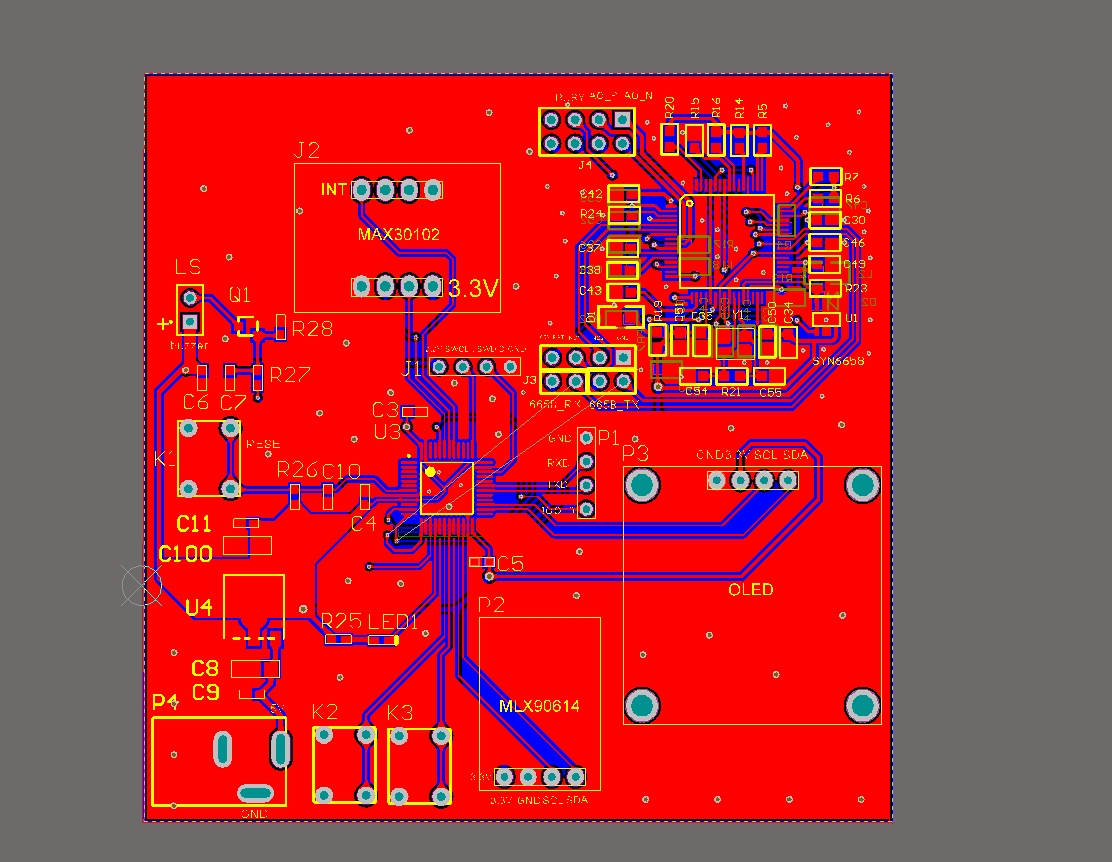

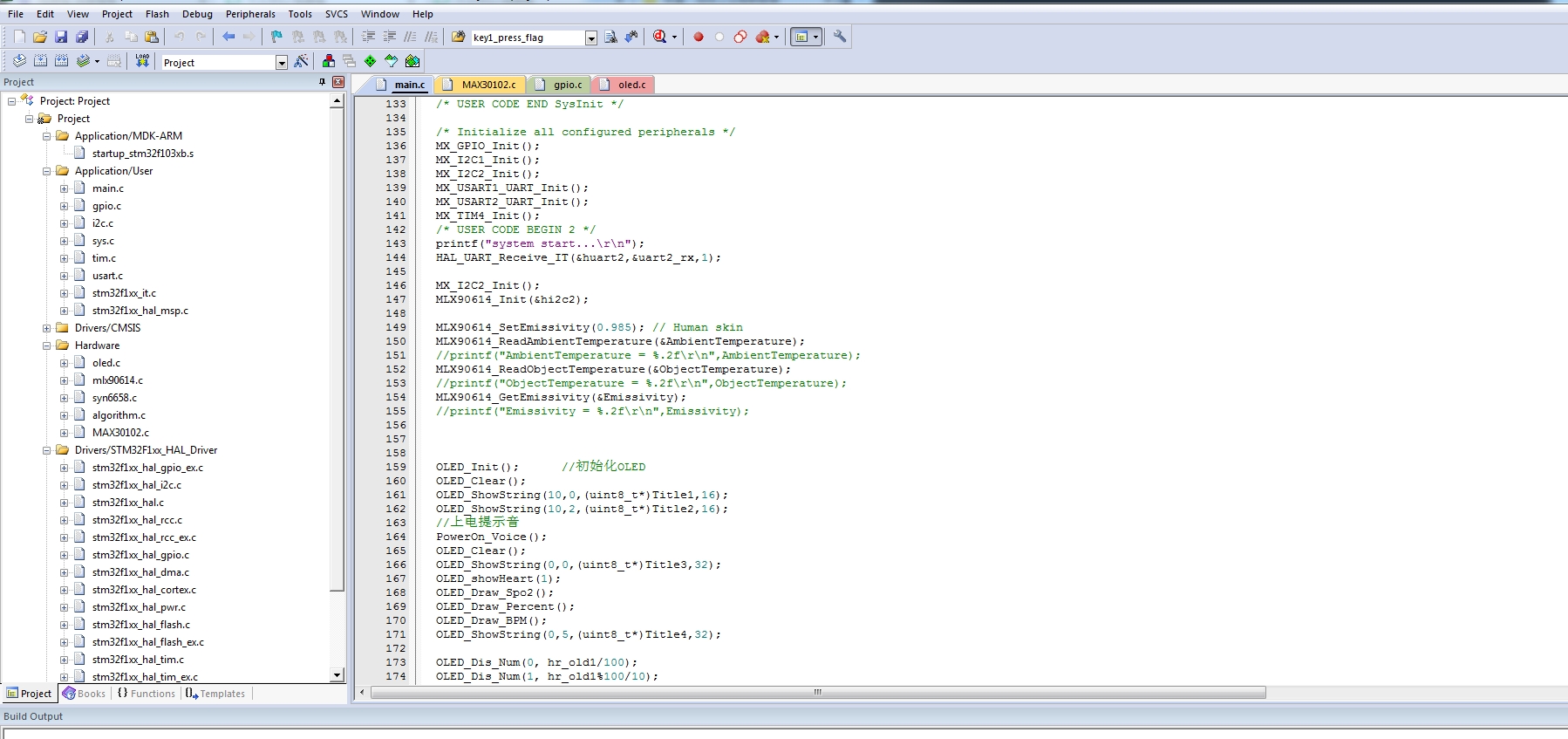

基于stm32人体健康监测系统，包含pcb （心率，血氧，体温，语音播报，报警） 本设计采用STM32F103C8T6作为主控 使用MAX30102采集心率和血氧值 使用MLX90614测量体温 OLED显示当前信息 语音播报使用SYN6658芯片，外围自己搭建,播放当前温度、心率、血氧 两个按键一个蜂鸣器警报，当体温、心率、血氧异常发出警报 资料包括源码，原理图，pcb，bom清单，都是原始文件

CMSIS-DSP 基础数学函数库：功能全景与技术解析

================================================

1. 引言

----------

在 STM32 等 Cortex-M 系列 MCU 上，高效、可移植、低功耗的数字信号处理（DSP）能力是绝大多数健康监测、语音识别、运动控制应用的“刚需”。ARM 官方发布的 CMSIS-DSP 库通过统一 API 与硬件优化指令（DSP 扩展、FPU、M-Profile SIMD）将算法性能压榨到极致。本文以“人体健康监测系统”中实际调用的基础数学函数为线索，系统梳理 CMSIS-DSP 基础数学子模块（BasicMathFunctions）的设计思想、功能划分、数据通道及性能权衡，帮助开发者快速定位所需函数并理解其背后的实现哲学，而无需逐行剖析源码。

1. 整体架构速览

---------------

基于stm32人体健康监测系统，包含pcb （心率，血氧，体温，语音播报，报警） 本设计采用STM32F103C8T6作为主控 使用MAX30102采集心率和血氧值 使用MLX90614测量体温 OLED显示当前信息 语音播报使用SYN6658芯片，外围自己搭建,播放当前温度、心率、血氧 两个按键一个蜂鸣器警报，当体温、心率、血氧异常发出警报 资料包括源码，原理图，pcb，bom清单，都是原始文件

CMSIS-DSP 将数学运算抽象为三大层级：

1. 向量级（Vector）：对整型/浮点数组进行逐元素操作，如加、减、乘、绝对值、取反、平移、缩放、移位。
2. 矩阵级（Matrix）（本文不涉及）：线性代数运算，如乘法、转置、求逆、Cholesky 分解。
3. 变换级（Transform）：FFT、DCT、MFCC 等频域/时频域算法，依赖向量级函数做底层加速。

基础数学函数全部落在“向量级”，头文件仅暴露统一入口，内部根据

ARMMATHCM0FAMILY / FPUPRESENT / DSP_PRESENT 等宏选择

Cortex-M0 朴素循环、M3/M4 四路展开、M7/M33 双精度 FPU 或 Helium SIMD 路径，保证同一套代码在超低功耗与高性能场景都能跑出最优结果。

1. 功能矩阵与典型用途

--------------------

功能簇	覆盖数据类型	关键用途（健康监测场景举例）
加法	f32/q31/q15/q7	多通道传感器数据融合、基线漂移校正
减法	f32/q31/q15/q7	差分计算、运动伪影消除
乘法	f32/q31/q15/q7	窗函数、加权滤波、动态范围压缩
绝对值	f32/q31/q15/q7	整流、包络提取、RMS 估算
取反	f32/q31/q15/q7	符号翻转、差分反向
平移	f32/q31/q15/q7	直流偏置校准、基线归零
缩放	f32/q31/q15/q7	幅度归一化、Q 格式对齐
移位	— /q31/q15/q7	定点位宽调整、溢出保护

注：f32 路径直接利用 FPU v5 的单精度指令；q31/q15/q7 路径使用 `__SSAT`/`__QADD`/`__PKHBT` 等 CMSIS 内联函数，在一条时钟周期内完成双 16-bit 或四 8-bit 并行运算。

1. 性能模型与选型指南

--------------------

1. 时钟周期估算（Cortex-M4 @100 MHz，blockSize=256）
   - f32 加法：≈ 0.9 cycle/sample，四路展开 + 浮点流水线
   - q15 乘法：≈ 0.6 cycle/sample，单周期双 16×16→32 MAC
   - q7 绝对值：≈ 0.5 cycle/sample，四路并行 QSUB8

1. 精度-功耗权衡
   - f32：24-bit 尾数，适合 HR/SpO₂ 算法前端，功耗高 15-30%。
   - q31：动态范围 192 dB，足够 ECG 滤波；功耗与 f32 比下降 40%。
   - q15/q7：用于加速神经网络权重或 PPG 直流跟踪，需仔细做饱和与缩放。

1. 内存布局与对齐要求

--------------------

• f32 数组需 4-byte 对齐，以便 VLDR/VSTR 单指令加载/存储。
• q15 数组建议 4-byte 对齐，可触发 SIMD32 双字加载，减少 50% 总线访问。
• q7 数组若长度 ≥ 4，优先申请 4-byte 对齐缓冲区，配合 PACKq7 一次性写回 32-bit。

1. 与健康监测系统的集成示例

----------------------------

1. 心率估算
2. 原始 PPG 信号 → armabsf32 整流
3. 滑动平均 → armoffsetf32 去直流
4. 峰值检测 → armmultf32 加窗
5. FFT 频谱 → 调用 Transform 模块
   全流程 128 点、250 Hz 采样，在 M4F 上耗时 < 450 µs，留足系统休眠窗口。

1. 血氧校准
   红光/红外光直流比值计算使用 armdivideq15（扩展函数）前先调用
   armscaleq15 把 12-bit ADC 结果对齐到 1.15 格式，避免除法溢出。

1. 常见问题与调试技巧

--------------------

• 饱和陷阱：q15 绝对值函数对 0x8000 特殊处理成 0x7FFF，防止 -(-32768) 溢出。
• 对齐异常：HardFault 发生在 SIMD32 加载时，优先检查链接脚本是否把缓冲区放到 .sdram 等非 4-byte 区域。
• 性能抖动：若 blockSize 不是 4 的倍数，尾部会进入“残差循环”，可在应用层把长度补齐到 4 的整数倍，再用 armfillf32 填 0。

1. 结论

----------

CMSIS-DSP 基础数学函数通过“统一 API + 多核多精度路径”策略，在健康监测这类对功耗、实时性、算法精度同时苛刻的场景中提供了“零成本”硬件加速。理解其功能矩阵、性能模型与对齐规则后，开发者无需深潜汇编即可在 10 行代码内完成传感器数据的前端处理，把宝贵的时间留给更高阶的算法创新。
