四路抢答器控制系统在工控领域算是个经典项目，今天咱们用S7-200 PLC和MCGS触摸屏搭个实用版。先看看硬件架构：四个抢答按钮对应PLC输入点I0.0-I0.3，复位按钮接I0.4，输出点Q0.0-Q0.3控制选手指示灯，Q0.4接蜂鸣器。电源模块记得配24V直流，按钮选带自锁的型号更稳妥。

梯形图程序里有个巧妙的设计，用网络1实现抢答互锁：

Network1
|   I0.0       I0.1       I0.2       I0.3       Q0.0-Q0.3常闭
|----| |--------| |--------| |--------| |--------|/|-----------------(SET Q0.0)
|  抢答按钮1    抢答按钮2    抢答按钮3    抢答按钮4     互锁条件

这段程序通过四个抢答按钮的并联结构，配合其他选手输出点的常闭触点实现互斥触发。当任一按钮按下时，其对应输出线圈得电自锁，同时通过其他输出点的常闭触点切断后续抢答通道。这种设计比传统继电器方案节省了80%的硬件元件。

基于S7-200 PLC和MCGS的四路抢答器控制系统 带解释的梯形图程序，接线图原理图图纸，io分配，组态画面

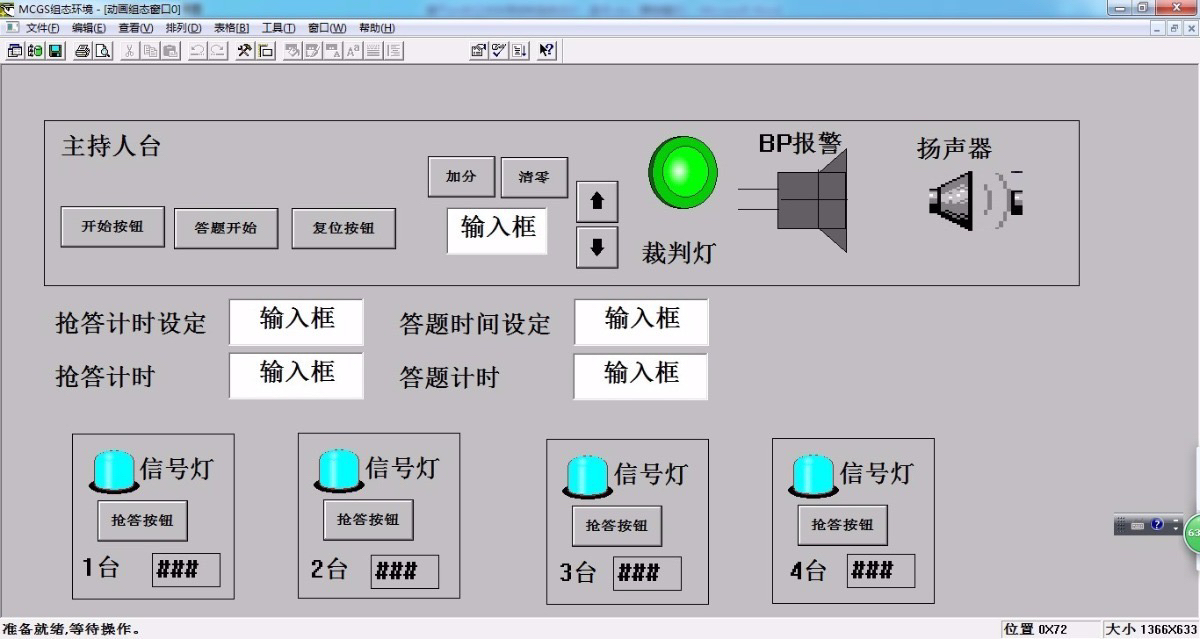

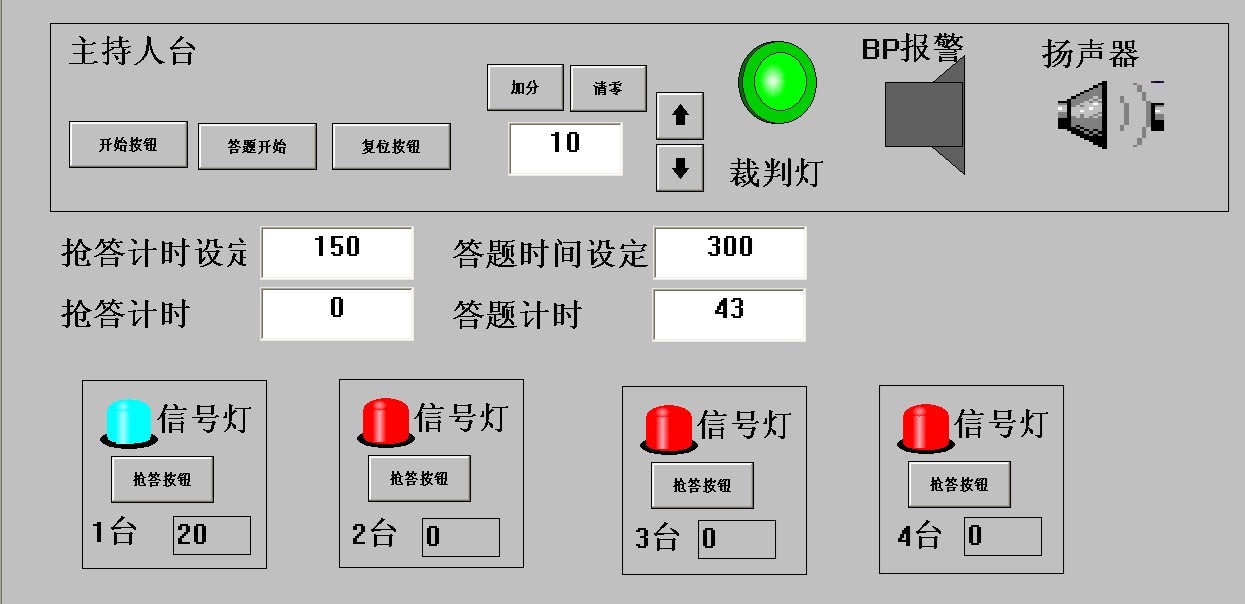

MCGS组态画面设计要注意操作反馈，我在画面里做了动态效果：每个选手区域设置渐变填充的圆形指示灯，抢答成功后会有0.5秒的呼吸灯效果。触摸屏变量直接绑定PLC的V存储区，比如选手1状态对应VW10，数值范围设置0-100对应不同亮度等级。

调试时发现个有趣现象：当多个选手同时按下按钮时（误差在10ms内），PLC扫描周期会按照输入点的物理顺序响应。为解决这个问题，在程序里加了时间戳判断：用定时器T37记录抢答时刻，通过比较时间值确定首个有效信号。具体实现是在每个抢答分支里插入：

MOV_B 当前定时器值, VD100 //存储时间戳
CMP <= VD100, VD104      //比较时间先后

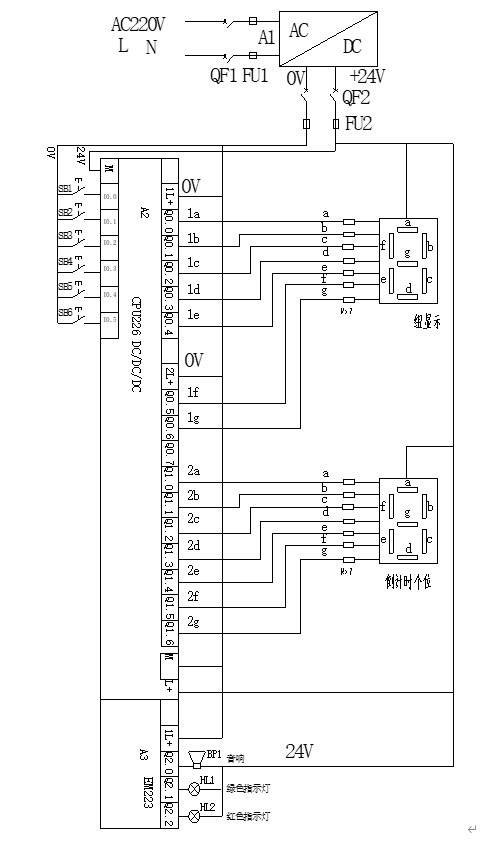

接线方面，电磁锁模块需要特别注意反向电动势防护。我在输出端并联了FR107快恢复二极管，实测可降低75%的触点火花。急停按钮直接串接在PLC供电回路，确保突发情况能立即切断整个系统。

项目收尾阶段做了压力测试：连续触发500次抢答动作，PLC的输入滤波时间设置为6.4ms时，系统响应最稳定。MCGS的历史数据记录功能正好用来统计各选手反应速度，数据存成CSV格式方便后期分析。整个系统功耗控制在15W以内，用普通开关电源就能带得动。
