在现代化的供热体系中，换热站起着至关重要的作用，它就像是供热网络的“心脏调节器”，精准地调控着热量的输送与分配。而基于 PLC（可编程逻辑控制器）的换热站自动控制系统设计，更是为这一关键环节注入了智能与高效的基因。今天，咱们就深入聊聊这个有趣又实用的设计，包括换热站组态、梯形图程序、接线图原理图、IO 分配以及组态画面这些关键部分。

一、IO 分配

IO 分配是整个控制系统的基础架构，它如同城市规划，明确了每个“功能区域”的位置与职责。在换热站控制系统里，输入（I）主要涉及各类传感器的数据采集，例如温度传感器、压力传感器等。输出（O）则对应着各种执行机构，像调节阀、水泵等设备的控制。

以一个简单的换热站为例，假设有 3 个温度传感器（T1、T2、T3）、2 个压力传感器（P1、P2），以及 2 台水泵（M1、M2）和 1 个调节阀（V1）。那么 IO 分配可能如下：

输入（I）	功能	对应 PLC 输入点

| I0.0 | 温度传感器 T1 信号 | |

| I0.1 | 温度传感器 T2 信号 | |

| I0.2 | 温度传感器 T3 信号 | |

| I0.3 | 压力传感器 P1 信号 | |

| I0.4 | 压力传感器 P2 信号 | |

输出（O）	功能	对应 PLC 输出点

| Q0.0 | 水泵 M1 控制信号 | |

| Q0.1 | 水泵 M2 控制信号 | |

| Q0.2 | 调节阀 V1 控制信号 | |

基于PLC的换热站自动控制系统设计换热站组态换热站 带解释的梯形图程序，接线图原理图图纸，io分配，组态画面

这种清晰的分配，让 PLC 能够有条不紊地接收外部信息，并准确地发出控制指令。

二、接线图原理图

接线图原理图就像是一幅详细的地图，它展示了各个设备如何与 PLC 相互连接，构建起一个完整的控制网络。

在绘制接线图时，首先要明确 PLC 的电源连接，确保其能稳定工作。然后，将各个传感器的信号线连接到对应的 PLC 输入点，比如温度传感器一般会有两根线，一根接电源正极，一根接 PLC 的输入点，同时要注意共地等问题。对于执行机构，像水泵电机，其电源线要连接到合适的电源模块，而控制信号线则接到 PLC 的输出点。

以水泵 M1 为例，简单的接线示意代码（这里用伪代码展示连接逻辑）：

// 水泵 M1 接线逻辑
// PLC 输出点 Q0.0 连接到继电器线圈
Q0.0 ---- 继电器线圈 ---- 电源负极
// 继电器常开触点连接到水泵 M1 控制回路
继电器常开触点 ---- 水泵 M1 控制端 ---- 电源正极

在实际的原理图绘制中，会使用专业的绘图软件，将这些连接关系清晰、准确地呈现出来，确保施工和维护人员能够一目了然。

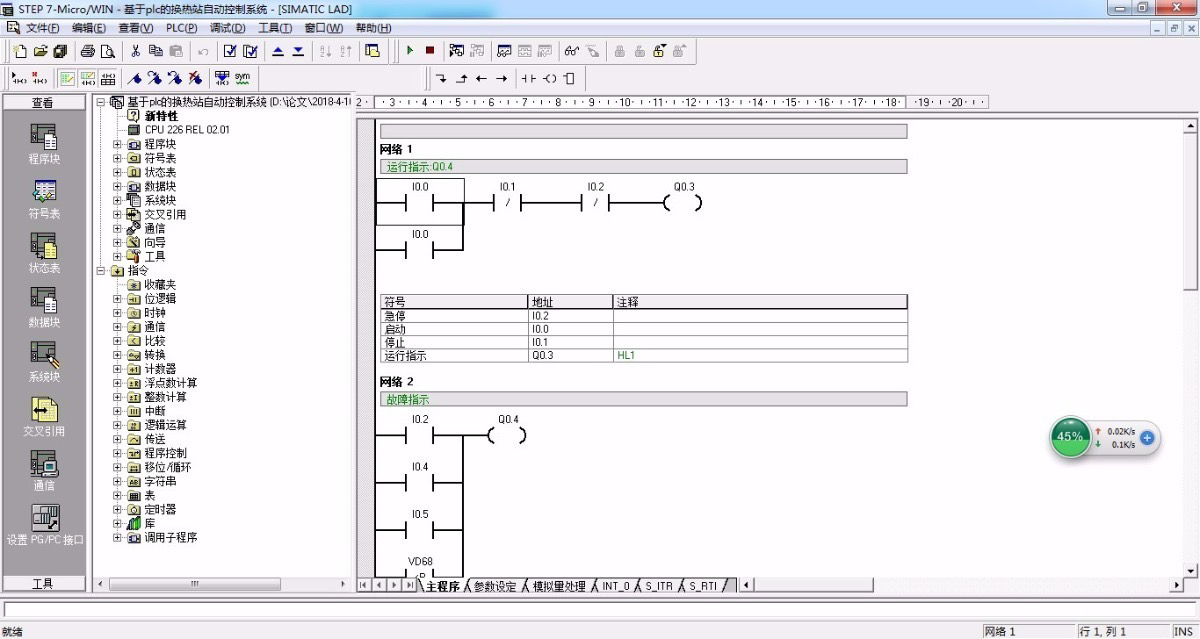

三、带解释的梯形图程序

梯形图程序是 PLC 编程的核心，它以一种类似电路图的直观形式来编写控制逻辑。咱们以实现根据温度自动调节水泵和调节阀的功能为例。

// 初始化部分
LD     M0.0      // 常开触点 M0.0，这里假设 M0.0 为系统启动信号
S      M0.1      // 置位 M0.1，表示系统已启动

// 温度判断与水泵控制
LD     I0.0      // 读取温度传感器 T1 的信号
LDI    I0.1      // 读取温度传感器 T2 的信号
O      I0.2      // 逻辑或，只要有一个温度传感器信号满足条件
LDB>   MW0, 50   // 假设 MW0 存储的是当前温度值，判断温度是否大于 50
=      Q0.0      // 如果满足条件，启动水泵 M1
=      Q0.1      // 同时启动水泵 M2

// 调节阀控制
LD     I0.0      // 再次读取温度传感器 T1 信号
LDB>   MW0, 60   // 判断温度是否大于 60
=      Q0.2      // 如果大于 60，打开调节阀 V1 进行调节

在这段梯形图程序中，首先通过系统启动信号 M0.0 置位 M0.1 来表示系统启动。然后在温度判断部分，通过逻辑或操作，只要有一个温度传感器检测到的温度满足条件（这里设定大于 50），就启动水泵 M1 和 M2。对于调节阀，当温度大于 60 时，打开调节阀 V1 进行调节，以维持合适的温度。

四、换热站组态

换热站组态是将 PLC 控制与可视化操作相结合的关键步骤。它通过专门的组态软件，将各种设备的运行状态、数据实时展示出来，并提供便捷的操作界面。

在组态软件中，首先要建立与 PLC 的通信连接，确保数据能够实时交互。然后，根据实际的换热站布局和设备分布，绘制虚拟的设备图形，比如水泵、调节阀、管道等。每个图形元素都关联着相应的 PLC 变量，这样就能实时反映设备的状态。

例如，当水泵 M1 启动时，在组态画面上对应的水泵图形会以动态效果显示（如旋转），同时还能实时显示水泵的运行参数，如电流、转速等。

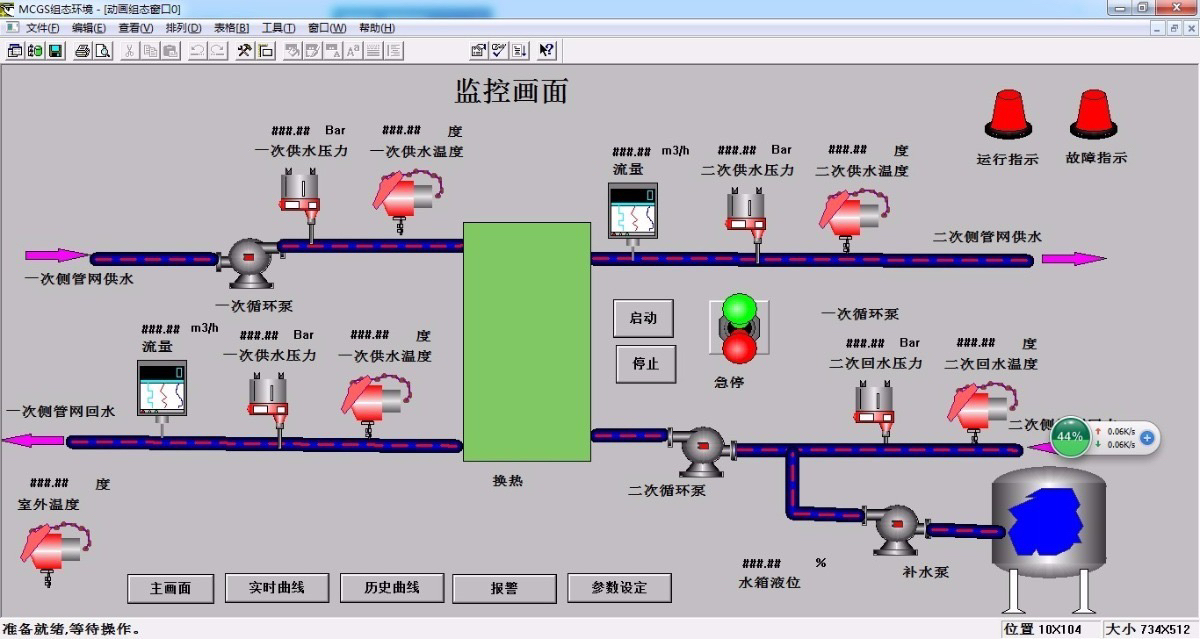

五、组态画面

组态画面是操作人员与换热站控制系统交互的窗口，它的设计要遵循简洁、直观、易用的原则。

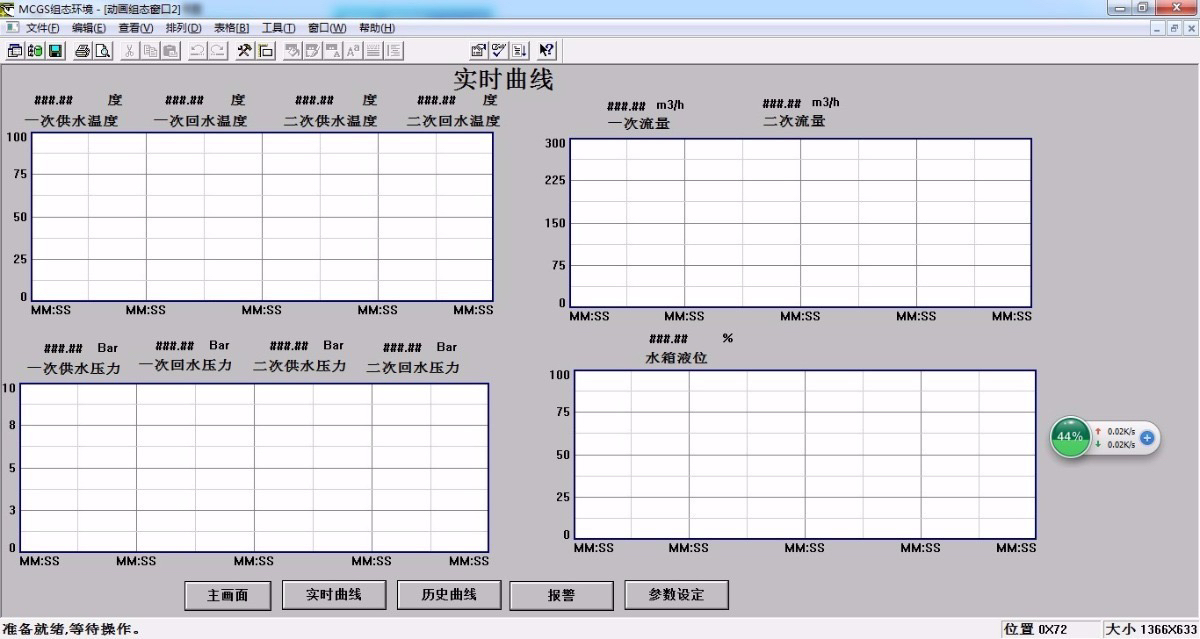

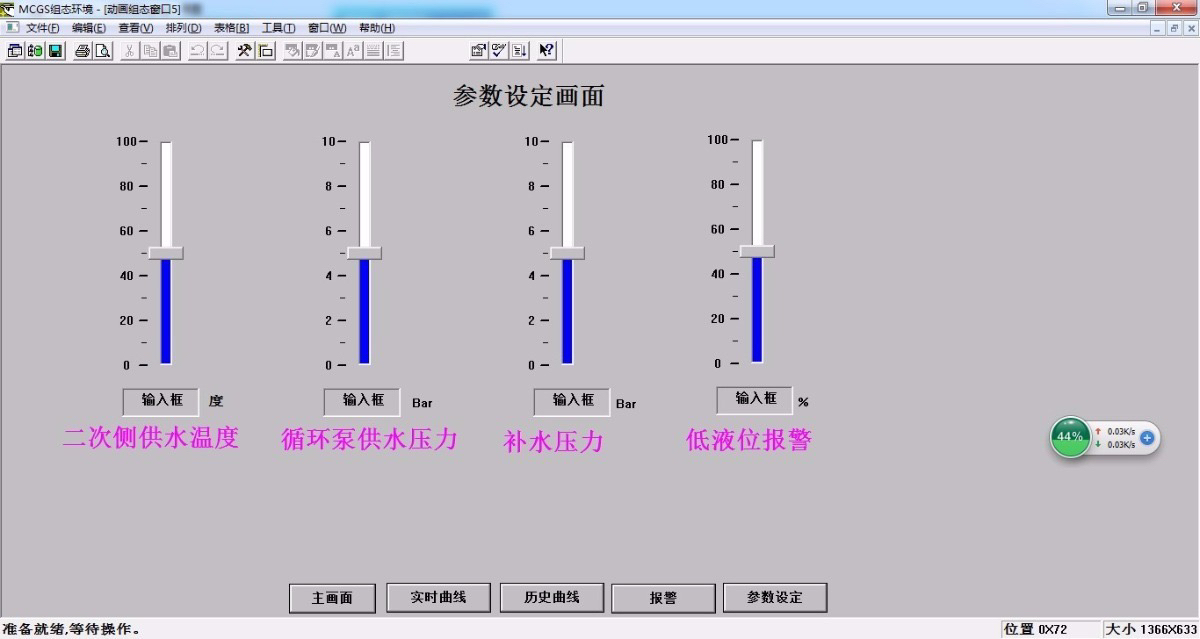

一般来说，组态画面会分为几个主要区域。在监控区，实时显示各个传感器采集的数据，如温度、压力等数值，用数字或图表的形式呈现，方便操作人员直观了解系统运行状态。在控制区，设置各种操作按钮，如水泵的启停按钮、调节阀的开度调节滑块等，操作人员可以直接在画面上进行设备控制。另外，还会有报警区，当系统出现异常情况（如温度过高、压力过低等）时，会以醒目的颜色和声音提示操作人员。

想象一下，操作人员坐在监控室里，通过组态画面，就像驾驶飞机的机长一样，对整个换热站的运行状况了如指掌，并且能够精准地进行控制。

基于 PLC 的换热站自动控制系统设计，通过 IO 分配、接线图原理图、梯形图程序、换热站组态以及组态画面这些紧密配合的部分，构建起了一个高效、智能、可靠的供热枢纽，为我们的冬日温暖保驾护航。希望今天的分享能让大家对这个有趣的领域有更深入的了解！
