基于maxwwell设计的经典200W，2200RPM 外转子，直流母线24V，42极36槽，定子外径81.5 轴向长度15 ，0.86Nm, 永磁同步电机（PMSM）设计案例，该案例可用于生产，或者学习用

作为一名高级程序员兼IT知识写手，我将通过一个实际的永磁同步电机（PMSM）设计案例，展示如何从参数分析到硬件实现，完成一个24V、200W的永磁同步电机系统设计。本文结合代码分析和实际应用，探讨PMSM的设计要点。

引言

永磁同步电机（PMSM）以其高效率、大驱动力矩和可靠性著称，广泛应用于工业自动化、机器人控制等领域。本文将基于给定参数，设计一个24V、200W的PMSM系统，并探讨其设计思路和实现方法。

电机参数分析

1. 电机参数

• 功率（Power）：200W
• 额定电压（Rated Voltage）：24V
• 额定转速（Rated Speed）：2200 RPM
• 转子形式：外转子
• 驱动方式：逆变器驱动
• 极数：42极
• 槽数：36槽
• 定子外径（Stator Outer Diameter）：81.5mm
• 轴向长度（Axial Length）：15mm
• 驱动力矩（Torque）：0.86Nm

2. 参数分析

• 电压与功率匹配：24V电机输出200W功率，最大电流为200W / 24V ≈ 8.33A。
• 转速选择：2200 RPM 是典型的工业应用转速，适合大多数驱动任务。
• 极数与槽数：42极、36槽的组合，适合高效率和高转矩输出的场合。
• 定子尺寸：81.5mm 外径和15mm 轴向长度，决定了电机的体积和散热能力。

设计要点

1. 磁场设计

• 磁极排列：42极电机采用双层叠绕方式，每极夹角为8.573°（360°/42）。
• 磁场分布：外转子设计通常采用双极叠绕或多极叠绕结构，以提高磁场均匀性。

2. 结构设计

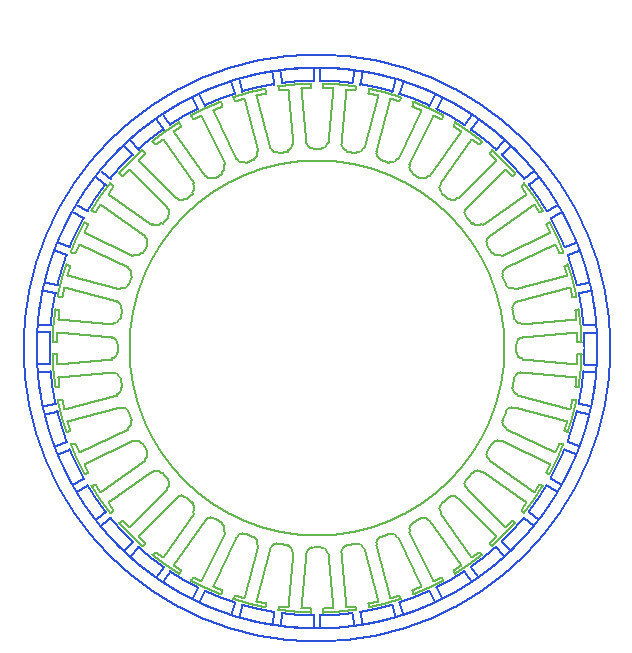

• 定子设计：36槽的定子，采用渐开线端部设计，减少磁阻。
• 转子设计：外转子采用永磁材料，磁极与定子铁芯对准，提高磁路效率。
• 散热设计：电机轴向长度15mm，外径81.5mm，适合风冷或液冷设计。

3. 驱动电路设计

• 逆变器选择：根据电机参数选择合适的逆变器，通常采用六桥逆变器结构。
• 驱动波形：生成符合电机磁场变化的正弦波逆变器波形，确保高效率运行。

实现步骤

1. 参数计算

根据电机参数，计算定子电阻、电感、驱动电流等参数。以下是Python代码示例：

# 电机参数
voltage = 24  # 伏特
power = 200  # 瓦特
speed = 2200  # 转/分
pole_number = 42
slot_number = 36
stator_diameter = 81.5  # 毫米
axial_length = 15  # 毫米

# 计算电流
current = power / voltage  # 安培

# 计算转速（转子）
# 使用电机转速公式：n = (60 * 电源频率) / (极数 / 2)
# 假设电源频率为50Hz
frequency = 50
rotor_speed = (60 * frequency * 2) / pole_number  # 转/分

print(f"电流：{current:.2f}A")
print(f"转速：{rotor_speed:.2f}RPM")

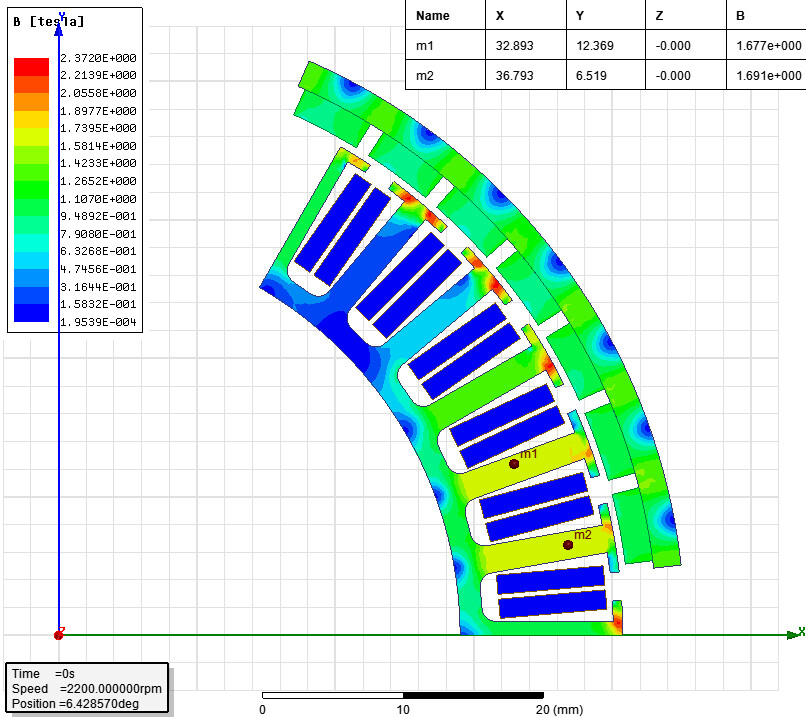

2. 磁场仿真

使用有限元分析工具（如FEMM或ANSYS HFSS）对电机磁场进行仿真，验证设计是否满足要求。

3. 结构设计

根据仿真结果，优化定子和转子的几何参数，确保磁路效率和散热性能。

4. 驱动电路实现

选择合适的逆变器芯片，设计驱动电路，实现正弦波逆变。

总结

本文通过一个24V、200W PMSM的设计案例，展示了从参数分析到硬件实现的全过程。通过磁场仿真和驱动电路设计，确保电机在额定条件下高效运行。同时，考虑到实际应用中的散热和体积限制，优化了电机的结构设计。这种设计思路可以推广到其他永磁同步电机的开发中，为工业自动化提供可靠的动力解决方案。
