在工业自动化领域里，西门子1200系列PLC的编程总是带着点"理工男"特有的浪漫——用严谨的逻辑解决实际问题。这次分享的水处理项目程序包，就是个典型的实战案例。打开博图V16工程，你会发现程序结构里藏着几个SCL编写的宝藏功能块，咱们挑几个有意思的来拆解。

先看模拟量处理的扛把子——AnalogScaling功能块。这个块的厉害之处在于把原始AD值转换成真实的物理量，比如把0-27648映射成0-10bar压力值。看这段核心代码：

FUNCTION_BLOCK AnalogScaling
VAR_INPUT
    rawValue : INT;       // 原始AD值
    inMin     : REAL := 0.0;
    inMax     : REAL := 27648.0;
    outMin    : REAL := 0.0;
    outMax    : REAL := 10.0;
END_VAR
VAR_OUTPUT
    engValue : REAL;      // 工程值输出
END_VAR

engValue := (rawValue - inMin) * (outMax - outMin) / (inMax - inMin) + outMin;

参数设计得很灵活，现场调试时改改量程范围就能适配不同传感器。调用时注意要给rawValue做类型转换，毕竟SCL里INT转REAL会有精度问题，建议先用DINT过渡。

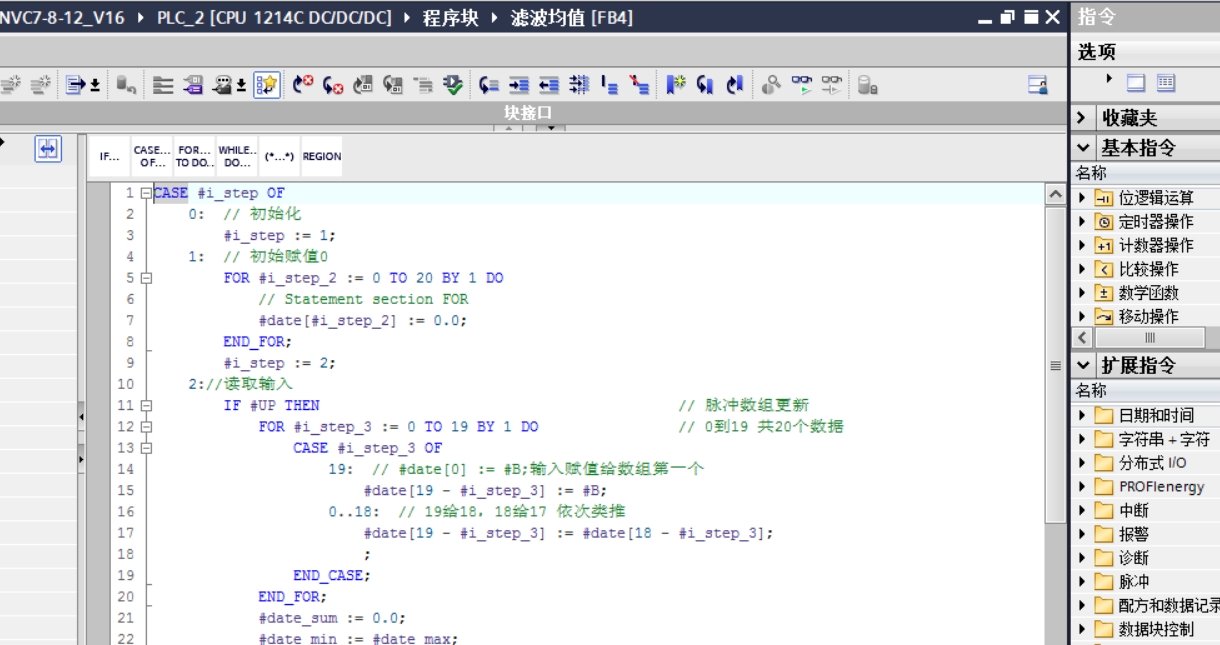

滤波算法是信号处理的灵魂。项目中采用的滑动平均滤波，实现方式有点小聪明：

FUNCTION_BLOCK MovingAverage
VAR_INPUT
    newValue : REAL;
    reset    : BOOL := FALSE;
END_VAR
VAR
    buffer : ARRAY[0..9] OF REAL;
    index  : INT := 0;
    sum    : REAL := 0.0;
END_VAR

IF reset THEN
    sum := 0.0;
    index := 0;
    buffer := [0.0,0.0,0.0,0.0,0.0,0.0,0.0,0.0,0.0,0.0];
ELSE
    sum := sum - buffer[index];
    buffer[index] := newValue;
    sum := sum + newValue;
    index := (index + 1) MOD 10;
END_IF;

avgValue := sum / 10.0;

这个环形队列设计避免了每次全数组求和的开销，用sum变量动态维护当前总和。现场测试时发现，对于水压信号的毛刺过滤效果比传统的限幅滤波更平顺。

时间转换功能块是项目里的瑞士军刀，把S7TIME格式转成秒数的实现挺有意思：

FUNCTION S7Time_TO_Seconds : REAL
VAR_INPUT
    s7time : S7TIME;
END_VAR

VAR_TEMP
    timeBase : INT;
    timeValue : INT;
END_VAR

timeBase := s7time & 16#F000;  // 取时间基准位
timeValue := s7time & 16#0FFF; // 取时间数值

CASE timeBase OF
    16#1000: S7Time_TO_Seconds := timeValue * 0.01; // 10ms基准
    16#2000: S7Time_TO_Seconds := timeValue * 0.1;  // 100ms基准
    16#3000: S7Time_TO_Seconds := timeValue * 1.0;   // 1s基准
    16#4000: S7Time_TO_Seconds := timeValue * 10.0;  // 10s基准
END_CASE;

这个位运算操作把S7TIME类型拆解得很到位，实际用在阀门开启时长统计时，比用系统时钟做累计更节省资源。

西门子水处理1200PLC程序+触摸屏程序，博图V16学习程序，可仿真实验 Plc程序包含功能块，功能块为SCL编写， 内含模拟量换算功能块+滤波功能块+时间换算功能块+modubus tcp通讯程序 有原理图 有PLC程序 有HMI程序

Modbus TCP通讯部分用了西门子现成的TSENDC/TRCVC功能块，但数据解析部分有亮点。比如处理浮点数时用了联合体：

TYPE U_RealToDword :
UNION
    rValue : REAL;
    dwValue : DWORD;
END_UNION
END_TYPE

这样直接通过dwValue访问浮点数的内存表示，避免用指针操作带来的风险。调试时在HMI上做个数据监视窗口，能实时看到从上位机传来的水质参数。

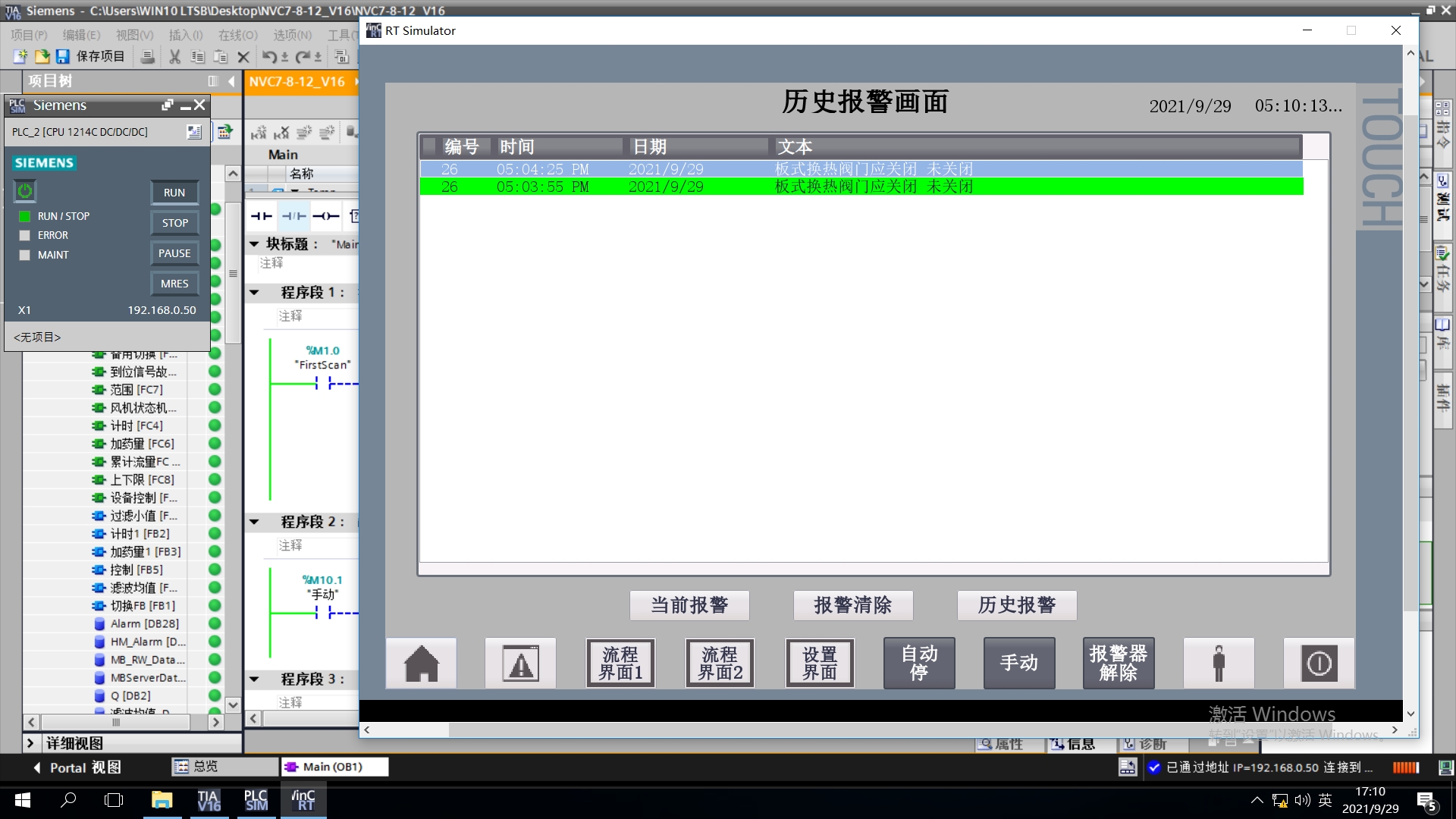

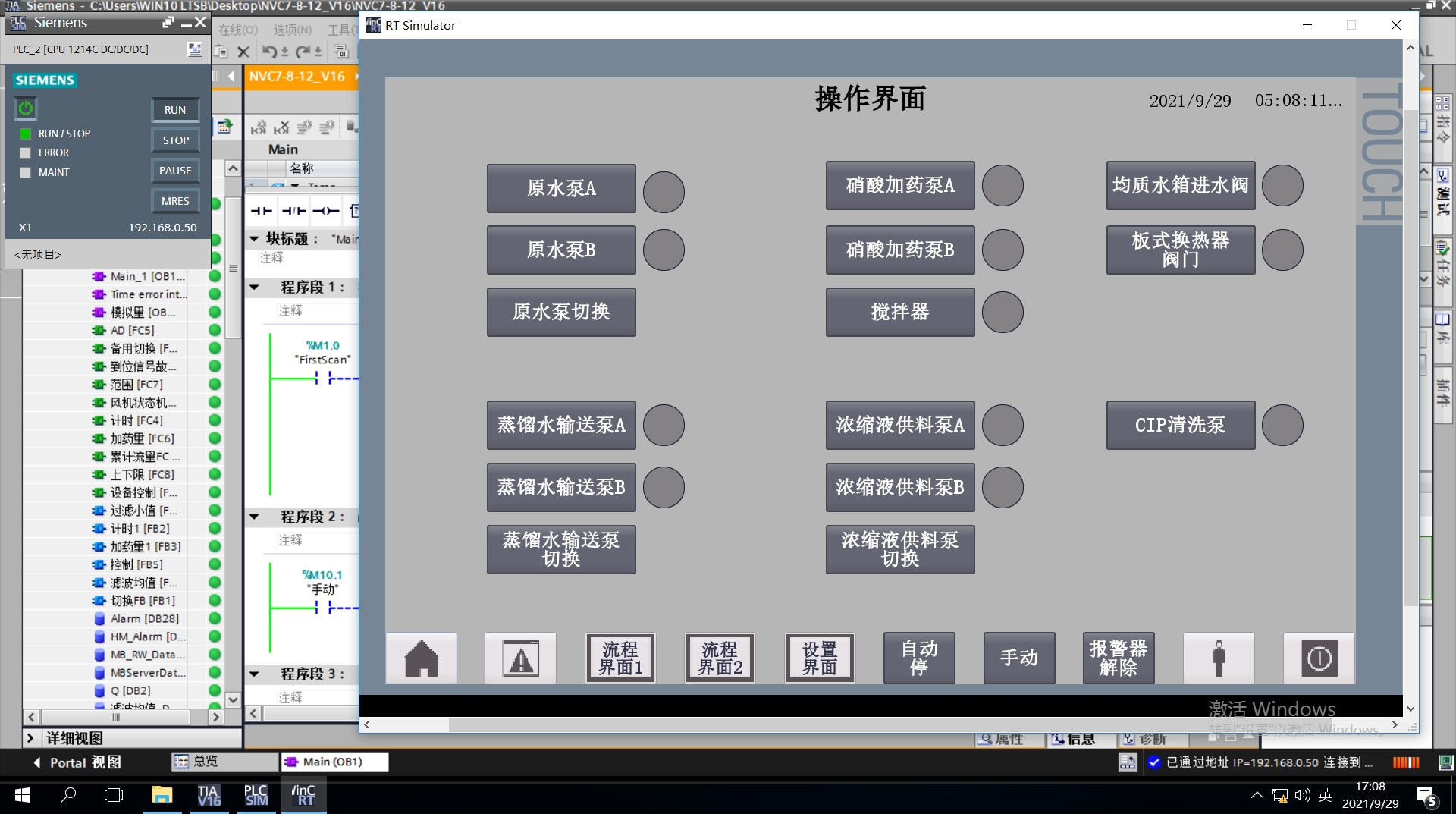

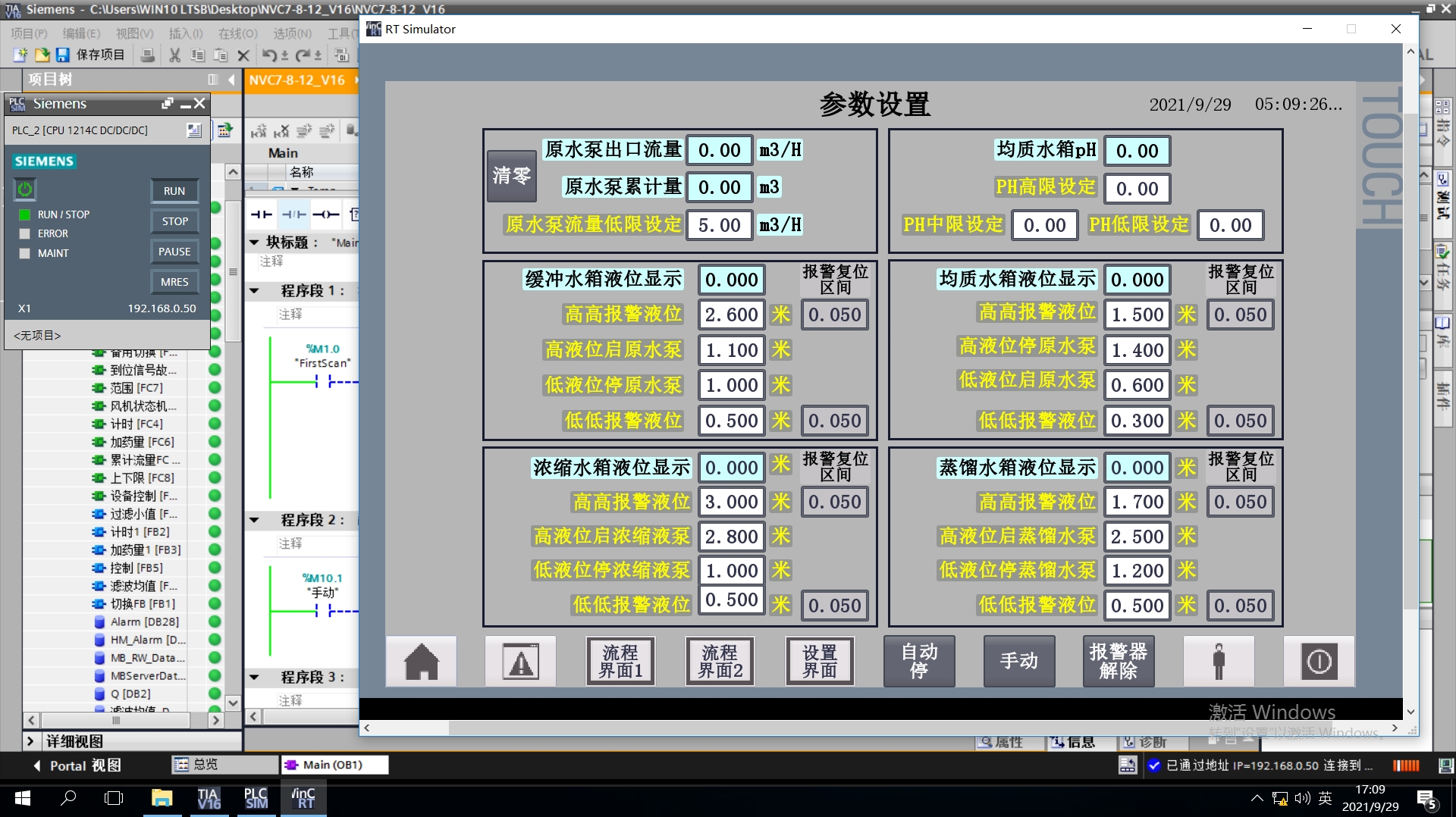

HMI界面设计遵循"能点绝不按，能闪绝不常亮"的原则。水泵控制按钮的脚本里有个防抖设计：

IF Tag_Pump_Start THEN
    Start_Timer(TOF, T#500ms);
    IF NOT TOF.Q THEN
        Pump_Control := TRUE;
    END_IF;
END_IF

这个500ms延时有效防止了操作员手抖引发的误动作。画面上的管道流动效果用矢量动画实现，变量关联压力值后，流速显示比单纯数字直观得多。

仿真模式才是这套程序最过瘾的地方。开着PLCSIM Advanced和HMI仿真器，在不用接真实PLC的情况下就能模拟整个水处理流程。特别是给模拟量通道强制赋值时，能看到过滤前后的数值变化就像看心电图一样有趣。

整套程序最让我惊喜的是文档的完整性——电气原理图和程序注释居然能对应上！这在甲方改需求如同吃饭的现场环境里，简直是难得的清流。下次做类似项目时，直接拿这个框架来魔改，效率能提升至少三成。
