FactoryIO液位控制PID仿真实验程序 使用简单的梯形图和SCL语言编写，逻辑清晰，通俗易懂，写有注释，起到抛砖引玉的作用，比较适合有动手能力的入门初学者 软件环境： 1、西门子编程软件：TIA Portal V16（博图V16） 2、PLCSIM V16 3、FactoryIO 2.4 内容清单： 1、FactoryIO中文说明书+场景模型文件 2、博图V16PLC程序(源码)。 程序实现功能： 液位PID控制，在HMI上调试参数和显示实时曲线图。

嘿，各位工控爱好者！今天来给大家分享一个超适合入门初学者的FactoryIO液位控制PID仿真实验程序，它是用简单的梯形图和SCL语言编写的，逻辑特别清晰，还带注释，简直是抛砖引玉的好范例。

一、软件环境准备

在开始动手之前，咱得把软件环境搭好：

1. 西门子编程软件：TIA Portal V16（博图V16）：这可是西门子PLC编程的利器，功能强大。
2. PLCSIM V16：用于在电脑上模拟PLC运行，方便调试程序。
3. FactoryIO 2.4：一个很棒的工业自动化仿真软件，能搭建各种工业场景。

二、内容清单

这次分享的内容也很丰富：

1. FactoryIO中文说明书+场景模型文件：中文说明书让你快速上手FactoryIO，场景模型文件直接给你搭建好基础场景，省事儿。

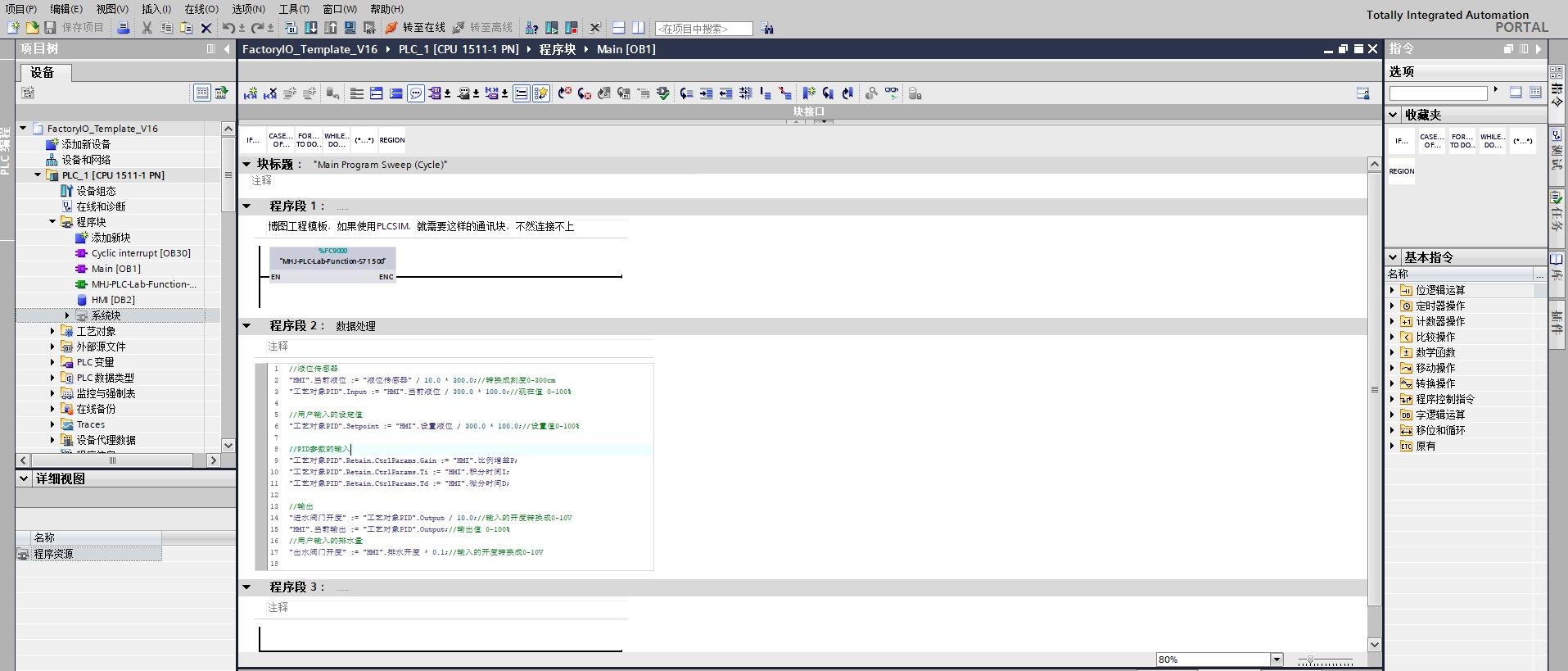

2. 博图V16 PLC程序(源码)：这就是核心啦，咱直接来看程序怎么实现功能的。

三、程序实现功能详解

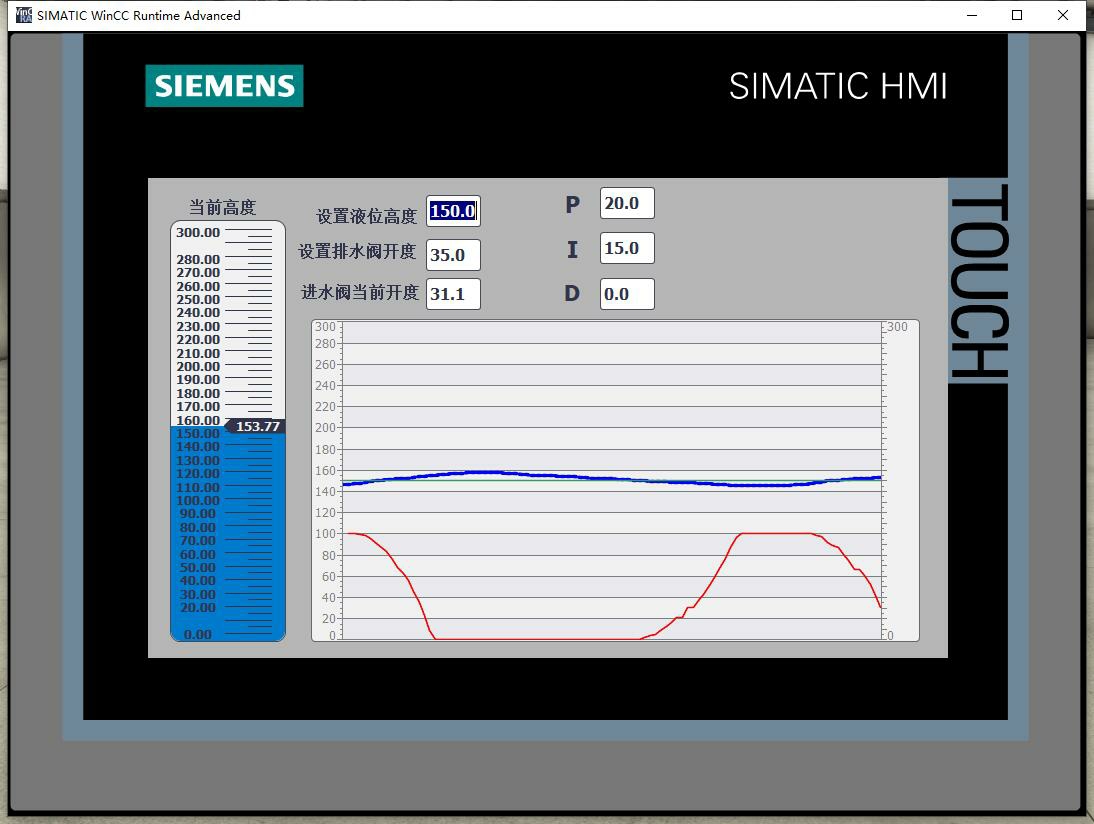

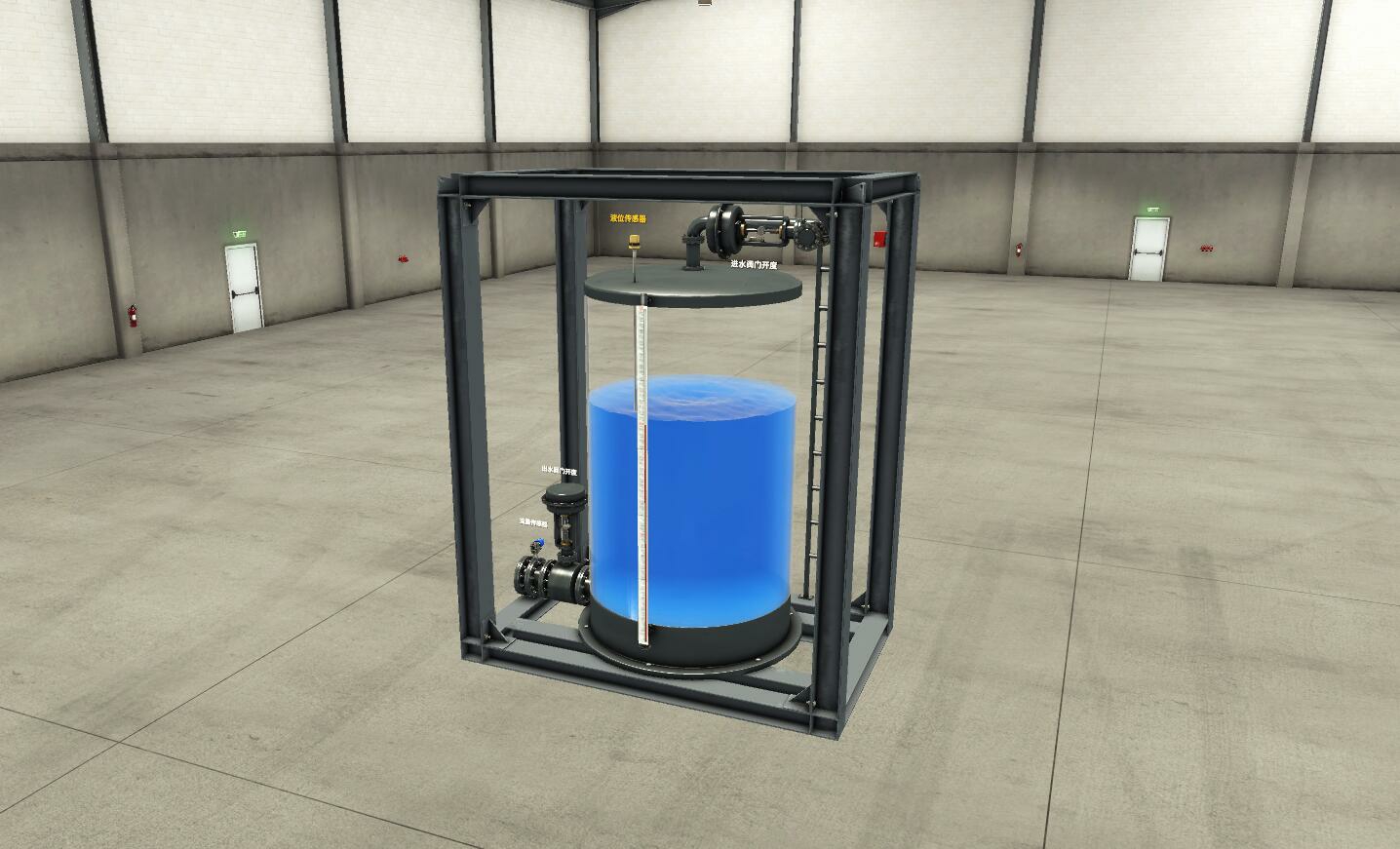

程序的主要功能是液位PID控制，还能在HMI上调试参数和显示实时曲线图。

梯形图部分

先看看梯形图，这部分代码是对一些基本逻辑的控制，比如启动停止信号的处理。

// 启动按钮常开触点
A "StartButton"
= "MotorRun"

// 停止按钮常闭触点
AN "StopButton"
= "MotorRun"

分析：这里通过 “A” 指令（常开触点与）和 “AN” 指令（常闭触点与），来决定 “MotorRun” 这个变量的状态，从而控制电机的运行。当 “StartButton” 按下，并且 “StopButton” 没有按下时，“MotorRun” 为真，电机就启动啦。

SCL部分

重头戏在SCL编写的PID控制部分。

// 定义PID控制块
PID_Compact #MyPID (
    Enable     := "EnablePID",
    Mode       := 1, // 自动模式
    Setpoint   := "SetpointValue",
    ProcessValueActual := "ProcessValue",
    Output     := "PIDOutput",
    Gain       := "GainValue",
    IntegralTime := "IntegralTimeValue",
    DerivativeTime := "DerivativeTimeValue"
);

分析：这里定义了一个名为 “#MyPID” 的PID控制块。“EnablePID” 决定PID控制是否启用。“Mode := 1” 设置为自动模式，意味着PID会根据设定值 “SetpointValue” 和实际过程值 “ProcessValue” 自动调整输出。“GainValue”、“IntegralTimeValue” 和 “DerivativeTimeValue” 分别是比例增益、积分时间和微分时间，这些参数的调整会影响PID控制的效果。而 “PIDOutput” 就是PID运算后的输出值，用来控制液位。

通过这样简单的梯形图和SCL语言结合，就实现了液位的PID控制，在HMI上还能很方便地调整这些参数，实时看到液位变化的曲线，对于初学者来说，既能学到编程知识，又能理解PID控制在实际中的应用，赶紧动手试试吧！希望这个程序能帮你在工控学习的路上迈出坚实的一步！
