Simulink仿真：混合动力船舶能量控制策略研究
混合动力船舶；复合储能系统；能量管理控制策略
参考文献：混合动力船舶能量控制策略研究+视频讲解
仿真平台：MATLAB/Simulink

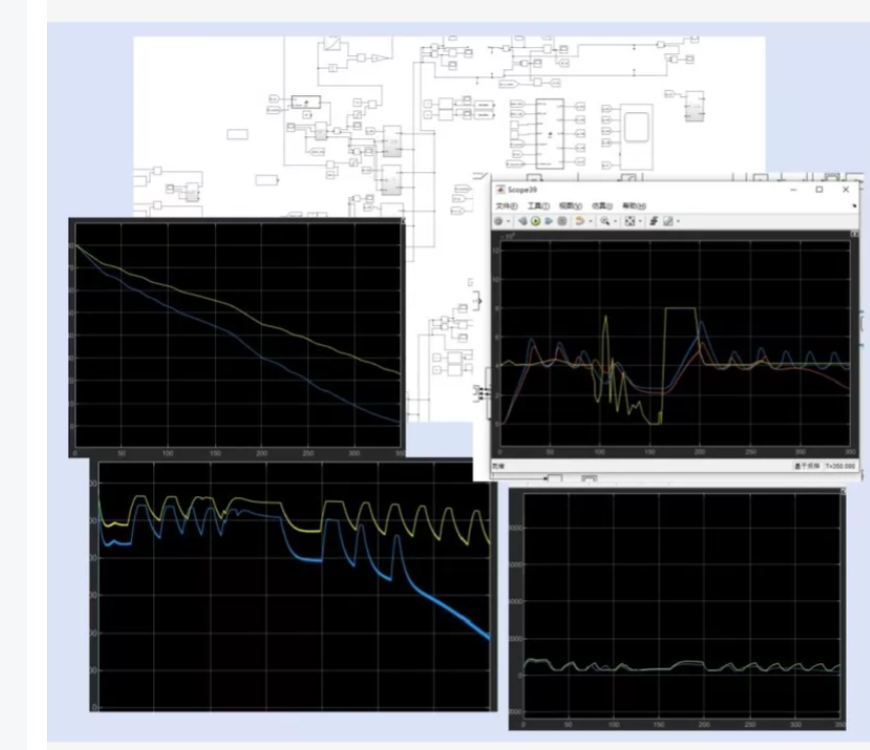

主要内容：在Simulink中搭建了超级电容的物理模型并结合锂电池模块进行混合储能，根据下如图最右侧的黄线（需求功率曲线），蓝线（超级电容➕锂电池）进行联合跟踪需求功率，同样红线（仅锂电池）也进行跟踪需求功率。对比结果可以看出，同等条件下，超级电容和锂电池的联合可以更快的达到需求功率并维持时间更长，而且超级电容的补充也使锂电池的放电时间延长、减小了波动，进而延长了使用寿命。

混合动力船舶、复合储能系统、能量管理控制策略）及参考文献，我为您整理了基于 MATLAB/Simulink 的仿真思路、核心控制逻辑以及一段基础的 代码示例。

一、仿真系统架构设计

在 Simulink 中，您的模型应包含以下三个核心部分：

负载需求模块 (Load Profile)：
输入：船舶典型航行工况（如：离港、巡航、机动、靠港）。
输出：需求功率 P_{req}(t) 和 需求转速。
数据来源：通常使用实测数据或标准工况曲线（如黄线所示）。

复合储能系统模型 (Hybrid Energy Storage System, HESS)：
锂电池 (Li-ion Battery)：作为主能源，提供平均功率，能量密度高。
模型：等效电路模型 (Thevenin 模型) 或查表法 (Look-up Table)。
超级电容 (Super Capacitor, SC)：作为辅助能源，吸收/释放高频波动功率，功率密度高。
模型：RC 串联模型或等效电容模型。
直流母线 (DC Bus)：连接两者与负载。

能量管理策略控制器 (Energy Management Strategy, EMS)：
核心功能：功率分配。决定多少功率由电池提供 (P_{bat})，多少由超级电容提供 (P_{sc})。
常用策略：
规则基策略 (Rule-Based)：如低通滤波 (Low-Pass Filter)、状态机 (State Machine)。
优化策略：如模糊逻辑 (Fuzzy Logic)、模型预测控制 (MPC)。
本例采用最经典且有效的低通滤波策略，适合初学者复现文献效果。

二、核心控制策略逻辑 (低通滤波法)

原理：利用低通滤波器将需求功率 P_{req} 分解为低频分量和高频分量。
低频分量 rightarrow 分配给 锂电池 (避免电池频繁充放电，延长寿命)。
高频分量 rightarrow 分配给 超级电容 (利用其快速响应特性平抑波动)。

数学表达：
P_{bat}(s) = frac{1}{1 + tau s} P_{req}(s)
P_{sc}(s) = P_{req}(s) - P_{bat}(s)
其中 tau 是时间常数，决定了功率分配的截止频率。

三、Simulink 核心代码实现

您可以在 Simulink 中拖入一个 “MATLAB Function” 模块，并将以下代码复制进去。该函数接收需求功率和当前的 SOC 状态，输出电池和超容的指令功率。

function [P_bat_cmd, P_sc_cmd] = EMS_Controller(P_req, SOC_bat, SOC_sc, tau, dt)
%#codegen
% 混合动力船舶能量管理策略 - 改进型低通滤波算法
% 输入:
% P_req: 船舶总需求功率 (kW)
% SOC_bat: 锂电池当前荷电状态 (0-1)
% SOC_sc: 超级电容当前荷电状态 (0-1)
% tau: 滤波时间常数 (秒), 决定功率分配频率，通常设为 10-50s
% dt: 仿真步长 (秒)
% 输出:
% P_bat_cmd: 电池指令功率 (kW)
% P_sc_cmd: 超级电容指令功率 (kW)

%% 1. 初始化静态变量 (用于保持滤波器的历史状态)
persistent P_bat_low_freq; % 电池的低频功率分量
if isempty(P_bat_low_freq)
P_bat_low_freq = P_req; % 初始化为当前需求
end

%% 2. 低通滤波计算 (一阶惯性环节离散化)
% 公式: y(k) = y(k-1) + (dt/tau) * (u(k) - y(k-1))
% 这里将需求功率的低频部分提取给电池
alpha = dt / (tau + dt);
P_bat_raw = P_bat_low_freq + alpha * (P_req - P_bat_low_freq);
P_bat_low_freq = P_bat_raw; % 更新状态

%% 3. 功率分配初步计算
P_sc_raw = P_req - P_bat_raw;

%% 4. 基于 SOC 的反馈修正 (防止过充过放)
% 电池保护逻辑
P_bat_max_charge = 50; % 假设最大充电功率 50kW
P_bat_max_discharge = 100; % 假设最大放电功率 100kW

if SOC_bat > 0.95
% 电池电量过高，限制充电，强迫超容吸收更多能量
P_bat_cmd = min(P_bat_raw, 0);
elseif SOC_bat P_sc_max
P_sc_cmd = P_sc_max;
P_bat_cmd = P_req - P_sc_cmd; % 功率不平衡由电池补偿
elseif P_sc_cmd MATLAB Function。
双击模块，删除默认代码，粘贴上述代码。
输入端口设置：创建 5 个输入端口 (In1: P_req, In2: SOC_bat, In3: SOC_sc, In4: tau, In5: dt)。
tau 和 dt 可以通过 Constant 模块给定固定值（例如 tau=20, dt=0.01）。
SOC 信号需要从电池和超容模型的计算回路中反馈回来。
输出端口：连接到电池和超容的功率控制输入端。

四、Simulink 建模详细步骤指南

为了复现文献中的“蓝线（复合）”与“红线（仅电池）”对比效果，请按以下步骤搭建：

搭建子系统模型
Battery Subsystem:
使用 Simscape Electrical 库中的 Battery 模块，或者用受控电压源 + 内阻搭建。
关键输出：实时计算 SOC = int frac{-I}{C_{nom}} dt。
SuperCapacitor Subsystem:
使用 Simscape Electrical 库中的 Supercapacitor 模块。
关键输出：实时计算 SOC_{sc} = frac{V_{sc}^2}{V_{max}2} (基于能量) 或直接用电压百分比。
DC/DC Converter (双向):
电池侧和超容侧各需要一个双向 DC/DC 变换器，用于调节电压和功率流向。
控制输入：即上面代码输出的 P_{cmd}，通过 PI 控制器转化为占空比或电流指令。

搭建对比实验
场景 A (纯电池)：断开超级电容支路，需求功率全部由电池承担。记录电池电流波动和 SOC 下降曲线（对应文献中的红线）。
场景 B (复合储能)：接入超级电容，运行上述 EMS 代码。记录联合功率跟踪曲线（蓝线），观察电池电流是否变得平滑。

可视化结果 (Scope)
Plot 1 (功率跟踪)：
Y轴：Power (kW)
Line 1 (Yellow): P_{req} (需求)
Line 2 (Blue): P_{bat} + P_{sc} (复合系统总输出)
Line 3 (Red): P_{bat_only} (纯电池模式输出，用于对比动态响应)
Plot 2 (功率分配)：
显示 P_{bat} (平缓曲线) 和 P_{sc} (剧烈波动曲线)。
Plot 3 (SOC 变化)：
对比两种模式下电池 SOC 的下降速度，验证复合储能是否延长了续航。

五、文献与视频资源指引

根据搜索结果，您可以参考以下具体资源来完善细节：

参考博文与代码结构：
搜索标题：“基于MATLAB_Simulink仿真混合动力船舶能量控制策略研究” (来源：CSDN)。
内容亮点：该资源详细展示了超级电容物理模型的搭建方法，以及如何绘制需求功率曲线（黄线）与联合跟踪曲线（蓝线）的对比图。
关键点：注意观察其如何处理“同等条件下，超级电容和锂电池的联合可以更快的达到需求功率”这一结论的仿真设置。

这类文献通常会同时优化储能系统的容量配置和能量管理参数，适合硕士/博士论文深度的研究。

视频讲解查找建议：
在 Bilibili 或 YouTube 搜索：“Simulink 混合动力船舶 能量管理” 或 “Hybrid Ship Energy Management Simulink”。
重点关注演示 DC/DC 变换器控制 和 SOC 平衡策略 的视频教程。

六、预期仿真结果分析

运行仿真后，您应该能观察到以下现象（即文献结论）：
功率响应速度：在船舶突然加速（负载阶跃）时，蓝色曲线（复合系统）能几乎无延迟地跟踪黄色需求线，因为超级电容瞬间释放了能量。
电池保护：红色曲线（纯电池）会有巨大的电流尖峰，而蓝色系统中的电池功率曲线非常平滑。
寿命延长：仿真结束时，复合系统中电池的 SOC 剩余量通常高于纯电池系统，且电池电流的标准差（波动程度）显著降低。
