基于PyTorch的医学图像分割系统架构与工程实践深度解析

摘要

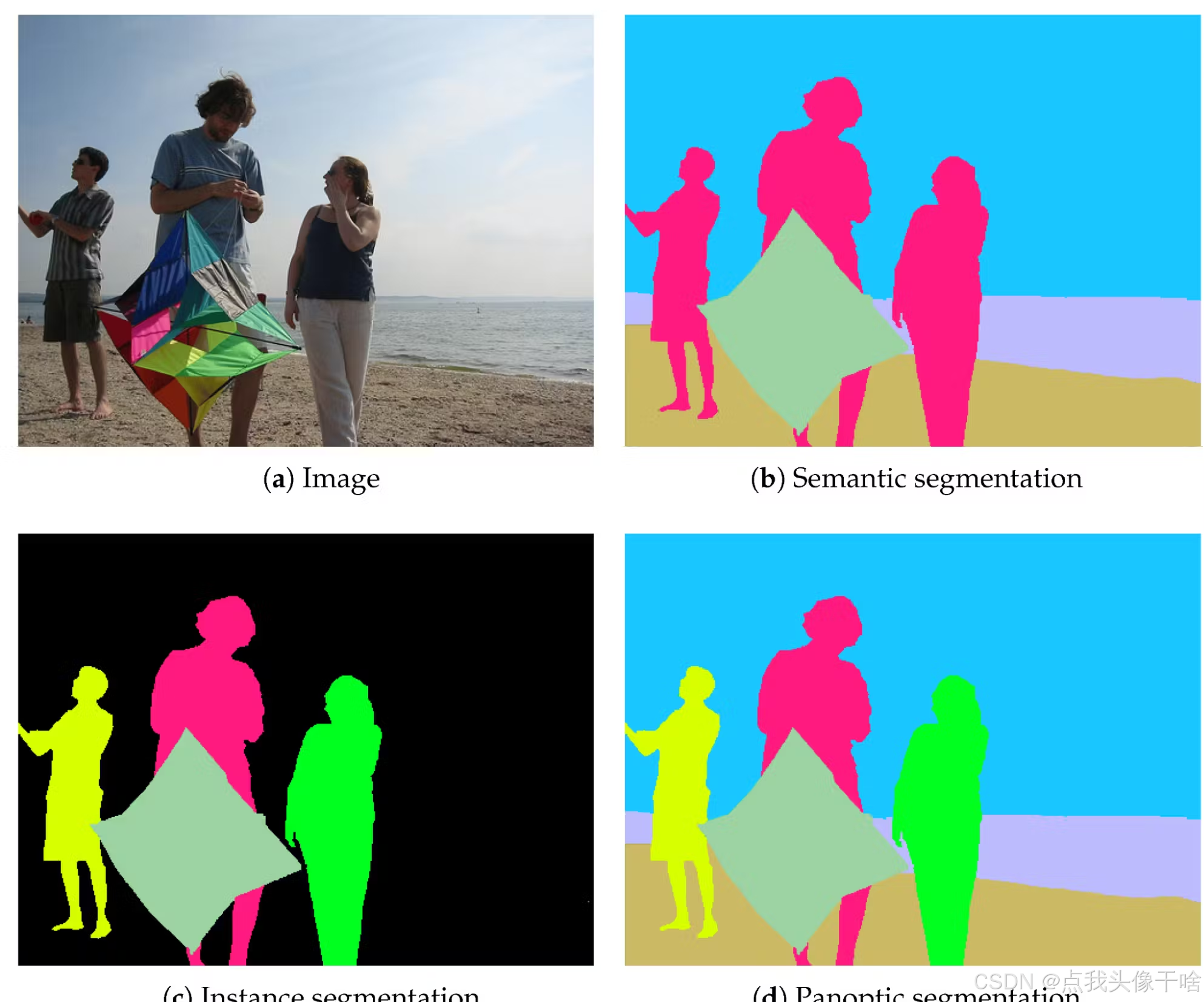

医学图像分割作为计算机辅助诊断（CAD）的核心技术，其工程实现的严谨性直接决定了算法在临床场景中的落地能力。本文深入剖析了一个基于PyTorch框架构建的医学图像分割系统。该系统不仅实现了经典的U-Net及其变体Attention U-Net，更在数据预处理、模型评估、训练策略及推理部署等工程细节上展现了高度的专业性。本文将从系统架构、核心算法实现、训练优化策略及推理应用四个维度，对该系统的代码逻辑进行逐层拆解，旨在为深度学习工程化落地提供详实的技术参考。

1. 引言

在深度学习驱动的医学影像分析领域，算法的实现往往不仅仅依赖于网络结构的创新，更取决于整个工程系统的鲁棒性与可维护性。现有的开源实现虽然众多，但往往缺乏针对特定医学影像（如CT）的预处理逻辑，或在评估体系上过于简略。本文所分析的代码库构建了一个完整的“数据-模型-训练-推理”闭环。该系统通过引入CT窗宽窗位处理、自动化的类别映射、GPU加速的混淆矩阵计算以及精细化的学习率调度，解决了一系列实际工程痛点。本文将详细阐述该系统的设计哲学与实现细节。

2. 系统架构概览

该系统采用模块化设计，主要由五个核心文件组成：dataset.py（数据处理）、model.py（模型定义）、utils.py（工具与评估）、train.py（训练逻辑）及predict.py（推理逻辑）。这种分层架构保证了高内聚、低耦合，使得各组件可以独立开发与测试。

3. 数据处理与增强模块（Dataset）

数据是深度学习的燃料。在dataset.py中，MyDataset类的设计体现了对医学图像特性的深刻理解。

3.1 自适应标签映射
医学分割数据的标签通常由灰度值表示，但这些灰度值往往是离散且非连续的（例如，肝脏为127，肿瘤为255）。标准的交叉熵损失函数要求标签为连续的类别索引（0, 1, 2…）。该系统通过读取./runs/grayList.txt文件，建立了一个映射表。在__getitem__中，代码遍历掩码的唯一值（np.unique），将其动态映射为连续索引。这种设计使得系统无需修改代码即可适应不同的数据集，极大地增强了通用性。

3.2 CT影像的窗宽窗位处理
这是该系统区别于通用分割框架的一大亮点。代码中通过self.window_CT开关控制，实现了CT值的窗口化处理。
$$I_{norm}=\frac{I_{raw}-(WL-WW/2)}{WW}$$
其中，代码设定窗位（WL）为40，窗宽（WW）为400。通过np.clip将像素值裁剪到指定范围，再进行归一化。这一操作模拟了放射科医生的阅片习惯，将CT值（HU）限制在软组织窗口，有效去除了骨骼和空气的干扰，增强了目标组织的对比度。

3.3 数据增强与预处理
系统实现了基础的空间增强策略——随机翻转（Random Flip）。代码中利用random.random()生成概率，对图像和掩码同时进行水平或垂直翻转。值得注意的是，代码使用了np.ascontiguousarray来确保数组在内存中的连续性，这是为了适配PyTorch的张量转换要求，避免了因数组切片导致的内存碎片问题，体现了工程实现的严谨性。

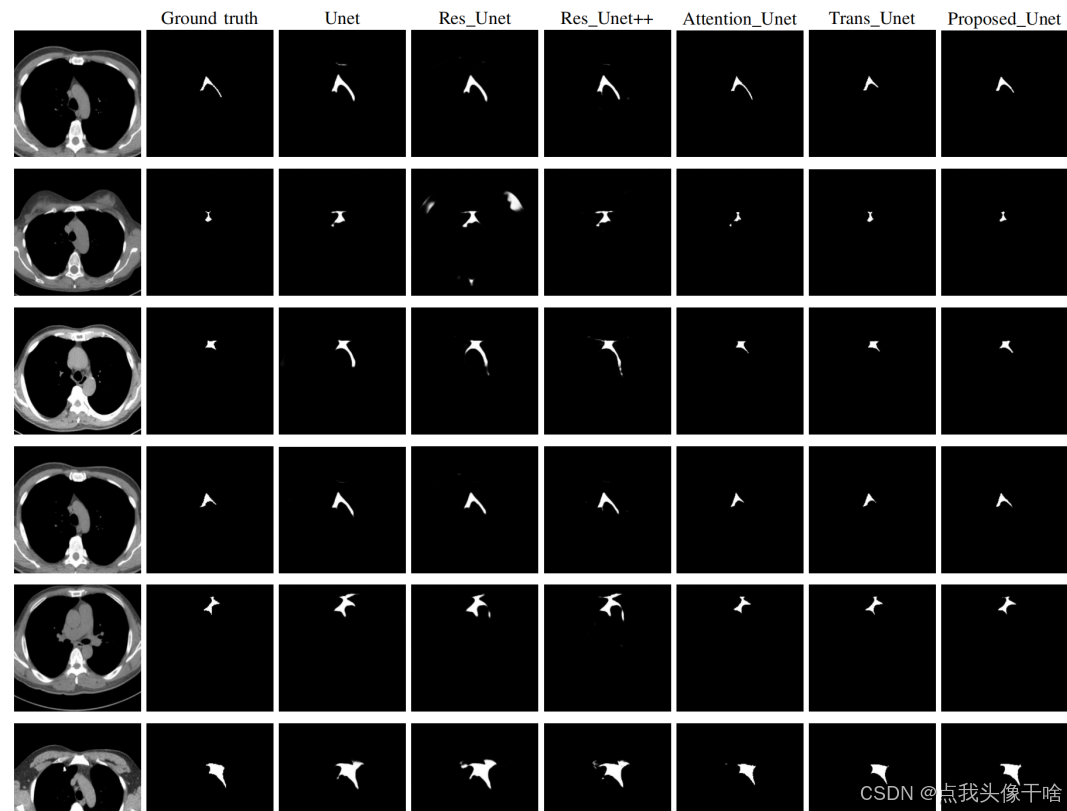

4. 核心网络架构（Model）

model.py文件定义了U-Net和Attention U-Net两种架构。

4.1 U-Net的标准实现
标准的U-Net采用编码器-解码器结构。代码中，conv_block封装了两次卷积（Conv-BN-ReLU），up_conv实现了上采样与卷积。编码路径通过MaxPool2d逐步提取语义特征，解码路径通过跳跃连接（Skip Connection）将编码器的特征图与解码器的上采样结果在通道维度拼接（torch.cat），从而融合高层语义与底层细节。

4.2 Attention U-Net的机制
AttU-Net在解码路径中引入了注意力门（Attention_block）。在代码的forward函数中，self.Att5等模块接收门控信号（$g$，来自解码器深层）和特征信号（$x$，来自编码器对应层）。通过计算$W_{g}g+W_{x}x$并经过ReLU和Sigmoid激活，生成注意力系数矩阵。该矩阵与编码器特征相乘，实现了对无关背景的抑制和对目标区域的增强。这种机制在处理大尺寸医学图像中的微小病灶时尤为有效。

5. 工具库与评估体系（Utils）

utils.py是系统的“大脑”，其中最核心的是ConfusionMatrix类。该类直接在GPU上构建混淆矩阵，避免了数据搬运的开销。
$$\text{IoU}=\frac{TP}{TP+FP+FN}$$
$$\text{Dice}=\frac{2TP}{2TP+FP+FN}$$
代码中，利用torch.bincount高效统计了预测值与真实值的组合频次。系统不仅计算了全局指标，还针对每个类别输出了Precision、Recall、F1-score及Dice系数。特别地，代码中对除零操作进行了保护（+ 1e-8），防止了训练过程中的数值溢出崩溃。

此外，compute_gray函数在训练前自动扫描训练集标签，统计存在的类别数，实现了模型输出通道数的自动配置，消除了硬编码的弊端。

6. 训练策略与优化（Train）

train.py实现了严谨的训练流程控制。

6.1 优化器与学习率调度
系统采用了AdamW优化器，相比于Adam，AdamW修正了权重衰减的实现方式，通常能获得更好的泛化性能。学习率调度采用了余弦退火（Cosine Annealing）策略：
$${\eta }_t={\eta }_{min}+\frac{1}{2}({\eta }_{max}-{\eta }_{min})(1+\cos (\frac{T_{cur}}{T_{max}}\pi ))$$
代码中通过lambda函数定义了衰减因子，使学习率从初始值平滑下降至最小值（args.lrf），这种策略有助于模型跳出局部最优解。

6.2 模型保存与日志
系统实现了基于验证集mIoU的早停（Early Stopping）逻辑变体。仅当验证集指标刷新历史最高时，才保存best.pth。同时，系统利用json模块记录了超参数、训练曲线及每一Epoch的详细指标，保证了实验的可复现性。

7. 推理与可视化（Predict）

predict.py展示了从模型到应用的落地过程。

7.1 后处理与可视化
推理阶段，模型输出的Logits通过argmax转化为类别索引。代码的关键在于draw_image函数。它利用OpenCV的findContours提取分割边界的轮廓，并使用drawContours和fillPoly将分割结果以半透明（Opacity=0.2）叠加在原图上。这种可视化方式直观地展示了模型的分割边界，便于医生进行定性评估。

7.2 结果映射
预测完成后，系统将连续的类别索引重新映射回原始的灰度值（gray[i]），并保存为标准图像格式。这一逻辑保证了输出结果与医院PACS系统的兼容性。

8. 工程实践总结

通过对上述代码的深度分析，我们可以总结出该系统在工程实践中的几个关键特征：

1. 鲁棒性：通过自动化的类别统计和设备管理（CPU/GPU自适应），系统能适应不同的运行环境。
2. 专业性：针对CT影像的窗宽窗位处理，体现了对医学成像物理原理的尊重，而非简单的RGB图像处理。
3. 可维护性：模块化的日志记录和清晰的目录结构（runs, weights），使得开发人员能迅速定位问题。

9. 结论

本文通过对一套完整的医学图像分割代码库的逐行解析，揭示了从理论到工程落地的实现细节。该系统不仅实现了U-Net和Attention U-Net等经典算法，更重要的是，它通过引入CT窗宽窗位处理、GPU加速的评估矩阵以及余弦退火学习率策略，构建了一个健壮、高效的深度学习框架。这套代码不仅是学术研究的优秀范例，也为工业级的医学影像辅助诊断系统的开发提供了坚实的技术基石。未来的工作可以在此基础上引入更复杂的数据增强策略（如CutMix）或更先进的Transformer架构，以进一步提升分割性能。
