最近在研究永磁同步电机（PMSM），发现了一个基于 maxwwell 设计的超棒案例，忍不住来和大家唠唠。

基于maxwwell设计的经典750W，3000RPM 内转子 私服电机，直流母线310.10极9槽，外径76 轴向长度56.7 ，2.37Nm,转矩脉动0.4%，齿槽转矩小，转矩脉动小, 永磁同步电机（PMSM）设计案例，私服电机用 ，该案例已制作样机，方案成熟，运行稳定，可直接用于生产。

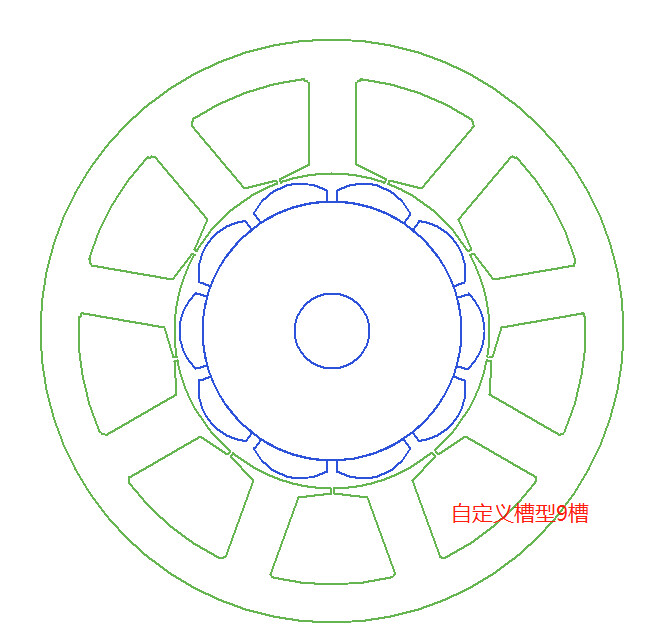

这次的主角是一款经典的 750W，3000RPM 内转子伺服电机，主要应用于私服电机领域。先看看它的关键参数：直流母线 310，10 极 9 槽，外径 76，轴向长度 56.7，额定转矩 2.37Nm，转矩脉动仅 0.4%，而且齿槽转矩也非常小。这意味着电机运行起来相当平稳，对于对精度要求极高的私服应用场景来说，简直是福音。

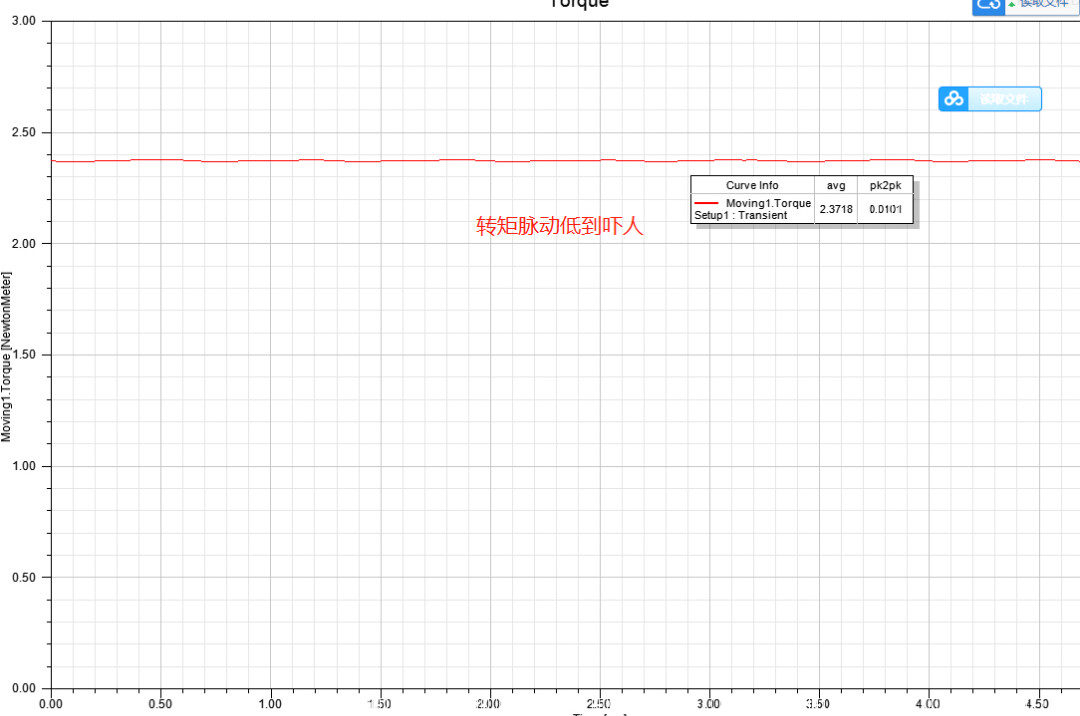

设计亮点 - 低转矩脉动与小齿槽转矩

转矩脉动和齿槽转矩小是这个设计的一大亮点。在实际代码控制中，为了降低转矩脉动，我们可以采用先进的控制算法。以常用的空间矢量脉宽调制（SVPWM）算法为例，下面是一段简单的代码示例（以 C 语言为例）：

// 定义一些常量
#define PI 3.1415926
#define N 720 // 一个电周期内的采样点数

// 计算 SVPWM 扇区
int getSector(float alpha, float beta) {
    if (alpha >= 0 && beta >= 0 && beta <= -alpha * sqrt(3) + sqrt(3) * 200) {
        return 1;
    } else if (alpha <= -beta * sqrt(3) / 3 + 200 && beta >= 0) {
        return 2;
    } else if (alpha <= 0 && beta >= alpha * sqrt(3) + sqrt(3) * 200) {
        return 3;
    } else if (alpha <= 0 && beta <= alpha * sqrt(3) + sqrt(3) * 200) {
        return 4;
    } else if (alpha >= beta * sqrt(3) / 3 - 200 && beta <= 0) {
        return 5;
    } else if (alpha >= 0 && beta <= -alpha * sqrt(3) + sqrt(3) * 200) {
        return 6;
    }
    return 0;
}

// 计算 SVPWM 占空比
void calculateDutyCycles(int sector, float alpha, float beta, float *Ta, float *Tb, float *Tc) {
    float X = alpha;
    float Y = -alpha / 2 + beta * sqrt(3) / 2;
    float Z = -alpha / 2 - beta * sqrt(3) / 2;
    switch (sector) {
        case 1:
            *Ta = 200 - Z;
            *Tb = 200 + X;
            *Tc = 200 + Y;
            break;
        case 2:
            *Ta = 200 - Y;
            *Tb = 200 + Z;
            *Tc = 200 + X;
            break;
        case 3:
            *Ta = 200 - X;
            *Tb = 200 + Y;
            *Tc = 200 + Z;
            break;
        case 4:
            *Ta = 200 - Z;
            *Tb = 200 + X;
            *Tc = 200 + Y;
            break;
        case 5:
            *Ta = 200 - Y;
            *Tb = 200 + Z;
            *Tc = 200 + X;
            break;
        case 6:
            *Ta = 200 - X;
            *Tb = 200 + Y;
            *Tc = 200 + Z;
            break;
    }
}

这段代码实现了 SVPWM 算法中的扇区判断和占空比计算部分。通过精确控制电机三相电压的占空比，使得电机的转矩脉动得到有效抑制。结合这个电机本身小齿槽转矩的设计，二者相辅相成，进一步提升了电机运行的平稳性。

样机制作与成熟方案

这个设计案例已经制作出了样机，并且经过实际测试，方案非常成熟，运行相当稳定，完全可以直接投入生产。这对于相关企业来说，大大节省了研发时间和成本。在实际生产中，只需要按照这个成熟的设计方案进行制造和调试，就能快速产出高质量的伺服电机。

总之，这个基于 maxwwell 设计的 750W 内转子伺服电机案例，无论是对于电机设计爱好者，还是相关行业的从业者，都具有很大的参考价值。希望以后能看到更多这样优秀的设计案例不断涌现，推动永磁同步电机技术的进一步发展。
