污水处理施耐德TM218PLC程序，SoMachine V4.3软件设计，带软件下载链接，带io分配和注释

最近做了一个污水处理相关的施耐德TM218 PLC项目，用SoMachine V4.3软件进行设计，在这里和大家分享一下整个过程，还会给出软件下载链接以及详细的IO分配和注释。

一、SoMachine V4.3软件下载

SoMachine V4.3是一款功能强大的编程软件，用于施耐德的PLC编程。大家可以从施耐德官方网站下载该软件。不过需要注意的是，下载可能需要注册账号并遵守相关软件使用条款。如果你嫌麻烦，也可以在一些工控资源论坛找找分享链接，但要注意软件来源的合法性和安全性。

二、IO分配

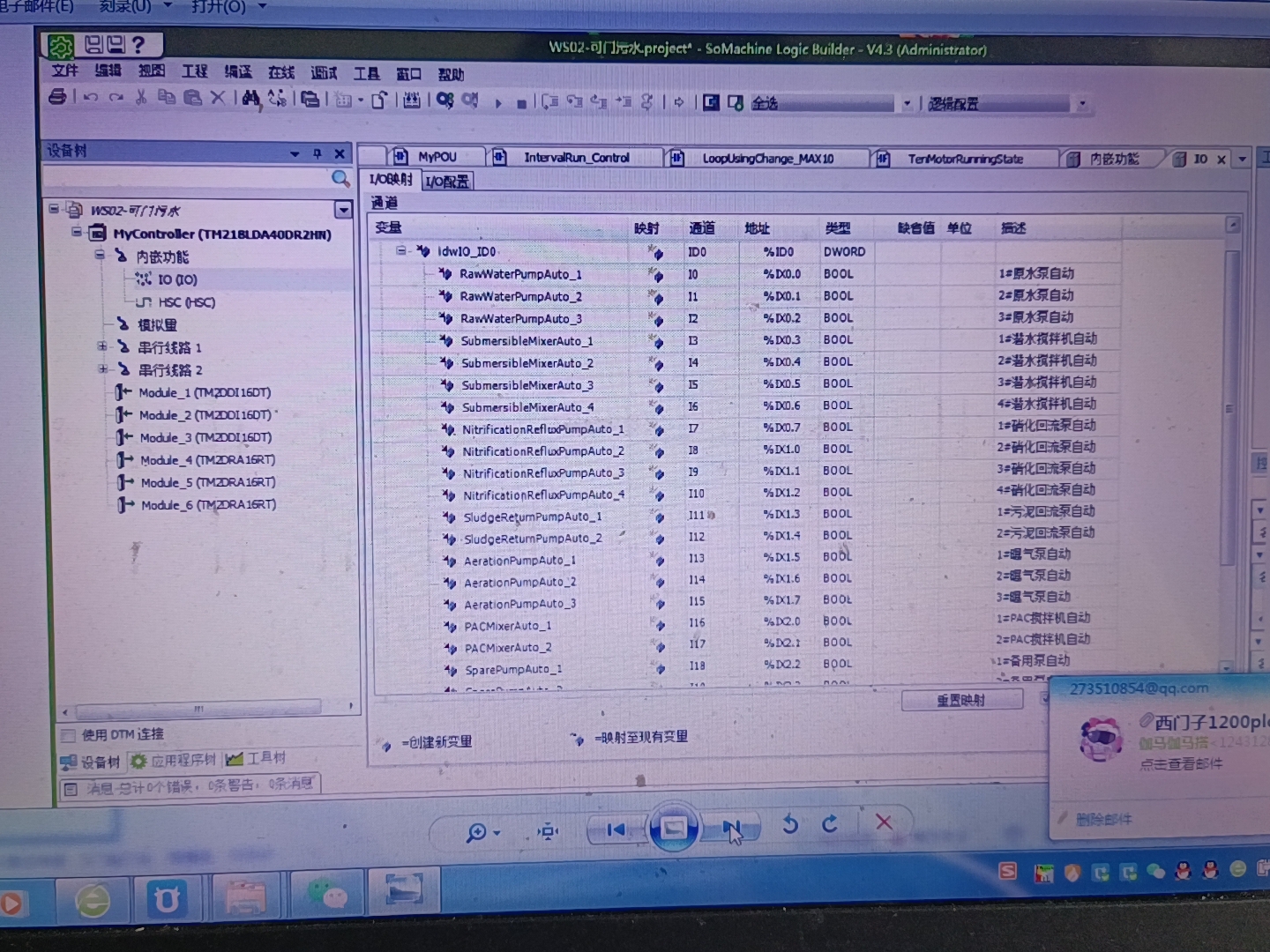

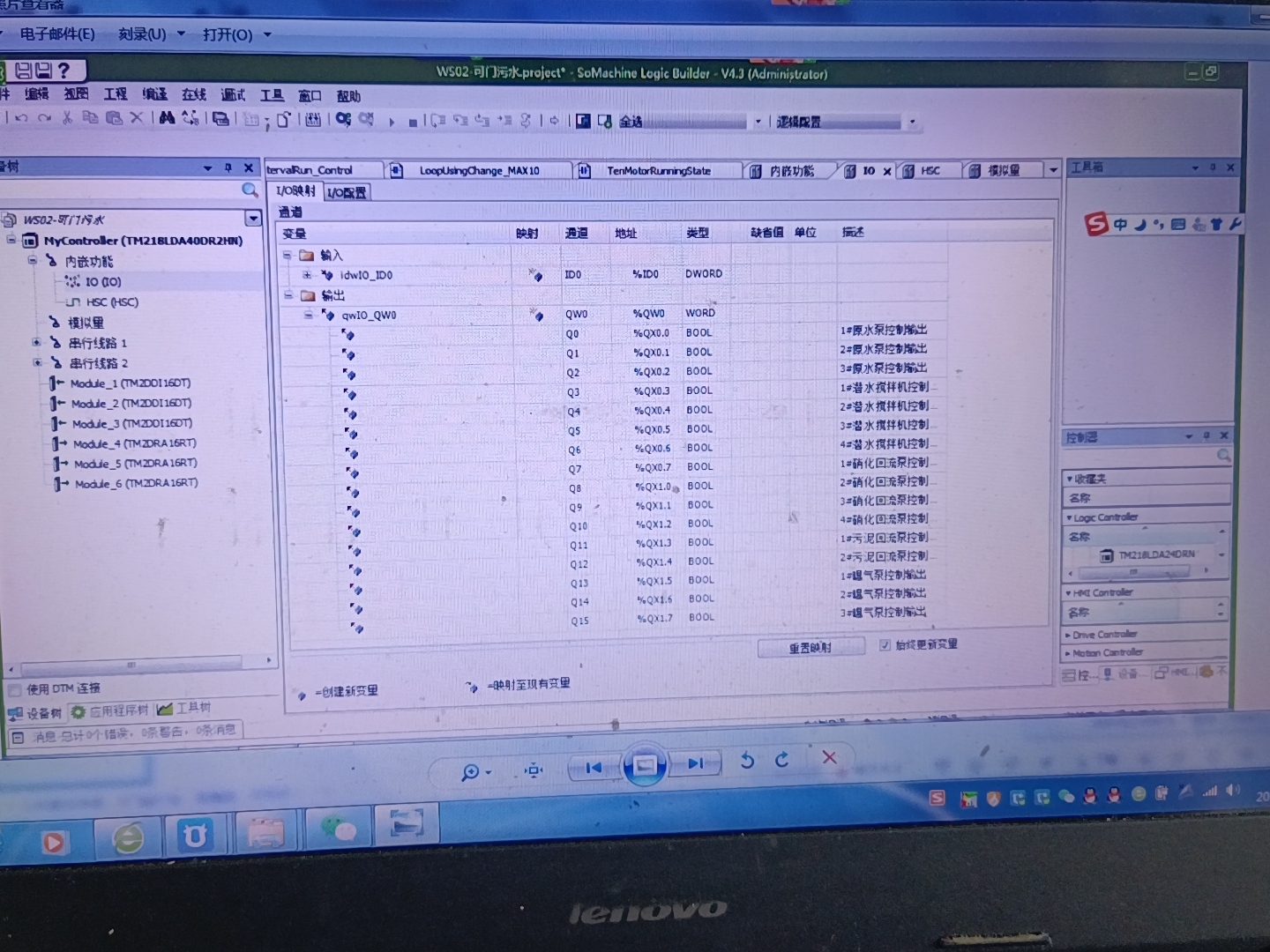

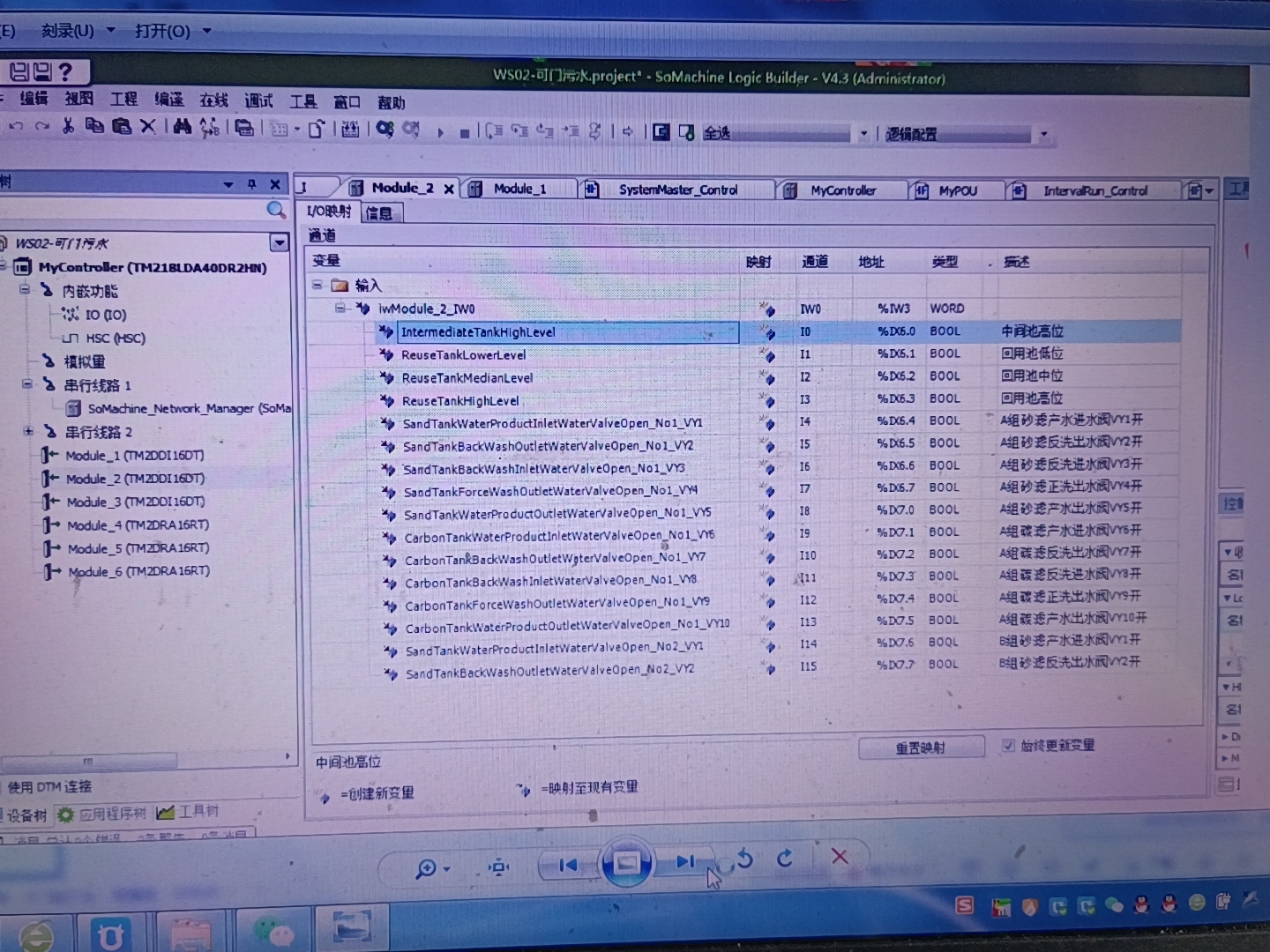

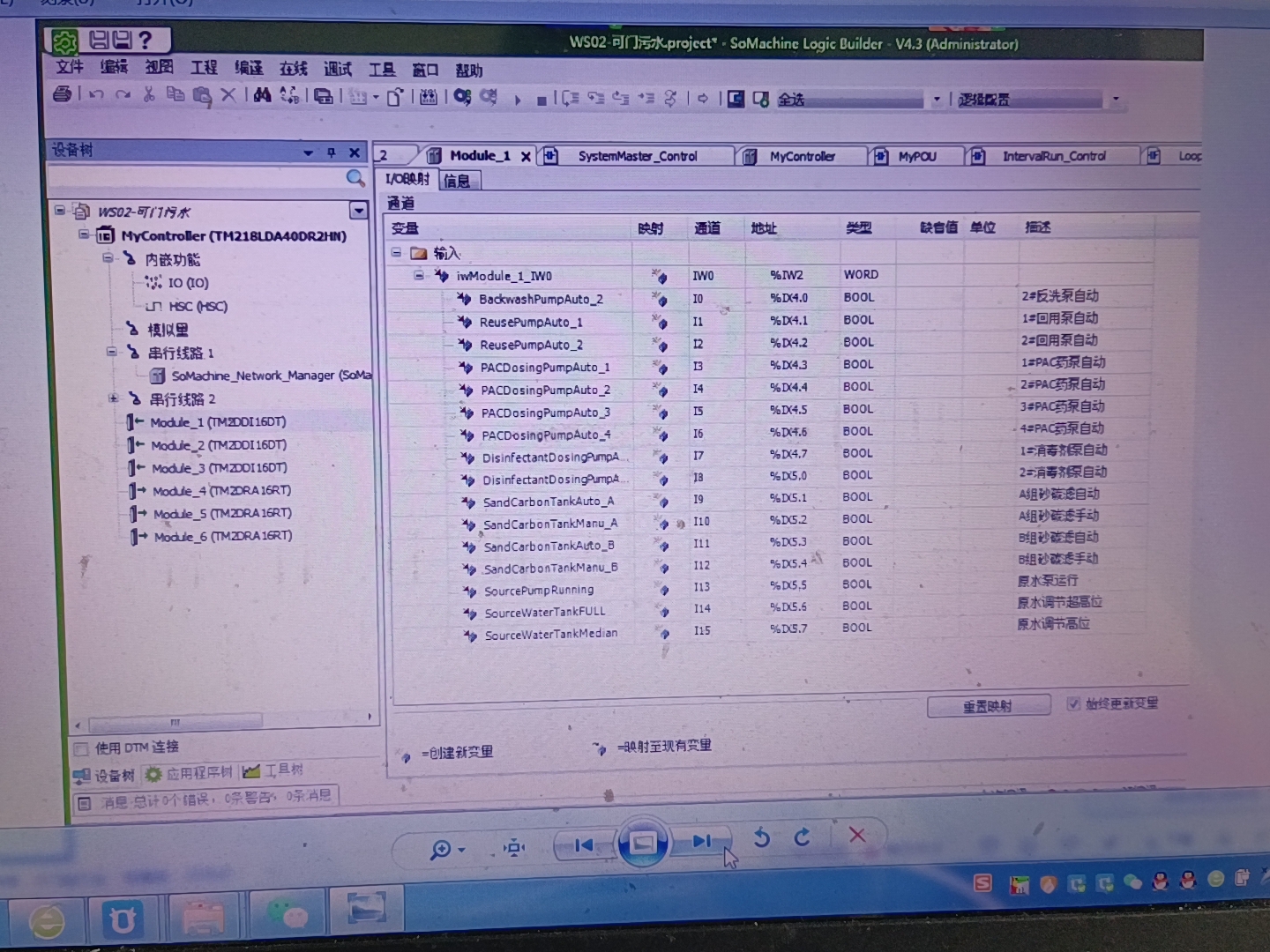

在污水处理项目中，IO分配是非常关键的一步，它决定了PLC如何与外部设备进行交互。下面是一个简单的IO分配示例：

三、PLC程序代码与分析

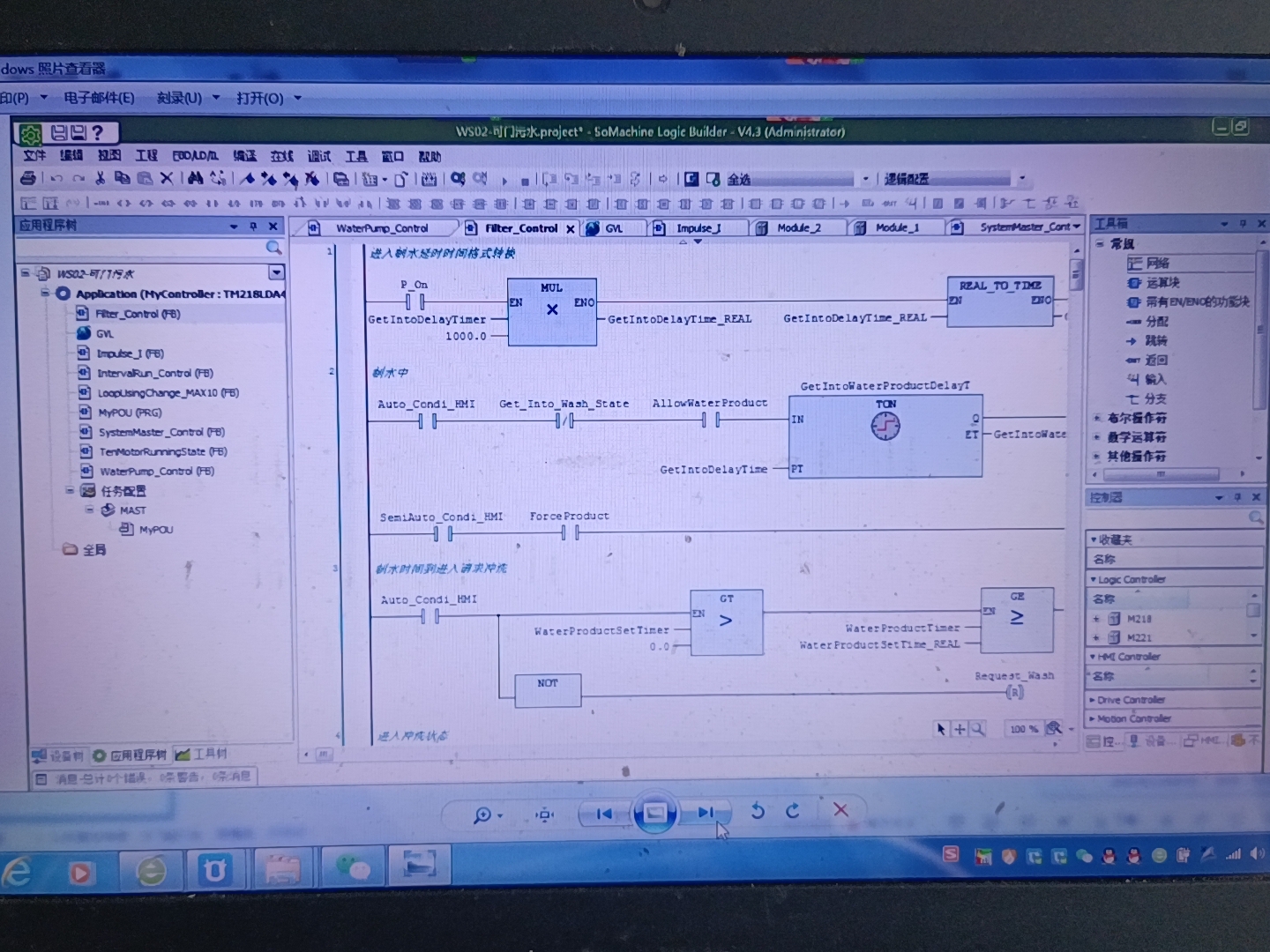

以下是一段简单的污水处理PLC程序示例（以梯形图为例）：

// 污水泵控制逻辑
Network 1:
LD I0.0 // 当污水液位达到高液位
O Q0.0 // 或污水泵已在运行状态
AN I0.2 // 且水泵没有过载
= Q0.0 // 启动污水泵

// 加药泵控制逻辑
Network 2:
LD I0.0 // 当污水液位达到高液位
AN I0.3 // 且水质检测不合格
= Q0.1 // 启动加药泵

// 搅拌电机控制逻辑
Network 3:
LD Q0.1 // 当加药泵启动时
= Q0.2 // 启动搅拌电机

// 排水阀控制逻辑
Network 4:
LD I0.3 // 当水质检测合格
= Q0.3 // 打开排水阀

代码分析

1. 污水泵控制：在第一段逻辑中，首先通过LD I0.0指令检查污水液位是否达到高液位。如果达到高液位，或者污水泵已经处于运行状态（通过O Q0.0实现自锁），并且水泵没有过载（AN I0.2），那么就会通过= Q0.0启动污水泵。这确保了在液位高且水泵正常的情况下，污水泵能够及时启动排水。
2. 加药泵控制：当污水液位达到高液位（LD I0.0），同时水质检测不合格（AN I0.3）时，就会启动加药泵（= Q0.1）。这意味着只有在污水液位高且水质不佳时才需要加药处理。
3. 搅拌电机控制：当加药泵启动（LD Q0.1），搅拌电机就会跟着启动（= Q0.2）。搅拌电机的作用是让药剂和污水充分混合，提高处理效果。
4. 排水阀控制：一旦水质检测合格（LD I0.3），就会打开排水阀（= Q0.3），将处理好的水排出。

希望以上关于污水处理施耐德TM218 PLC程序的内容能对大家有所帮助，在实际项目中可以根据具体需求进行调整和优化。如果有任何问题，欢迎在评论区留言交流。
