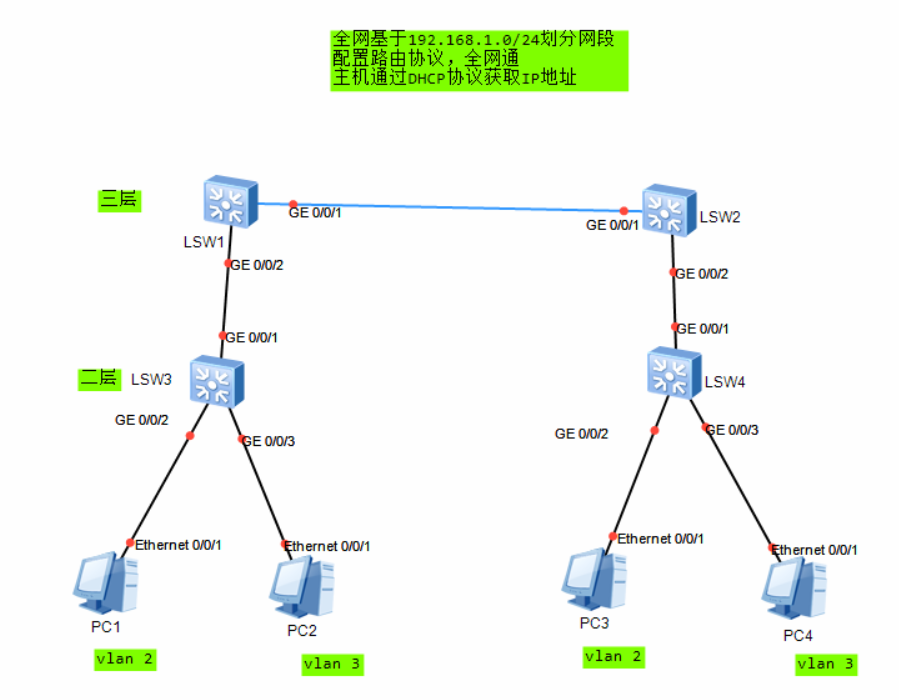

一、实验拓扑及要求

要求及分析：

           1、全网基于192.168.1.0/24划分网段 --- 根据拓扑广播域数量划分网段（注意由三层设备分开的同一vlan属于不同广播域）

           2、配置路由协议，实现全网通 --- vlan配置；主机、网关的IP配置；利用静态或动态协议连通网段；display检查

           3、主机通过DHCP协议获取IP地址 --- 二层交换机DHCP配置

二、实验配置

步骤一：划分网段

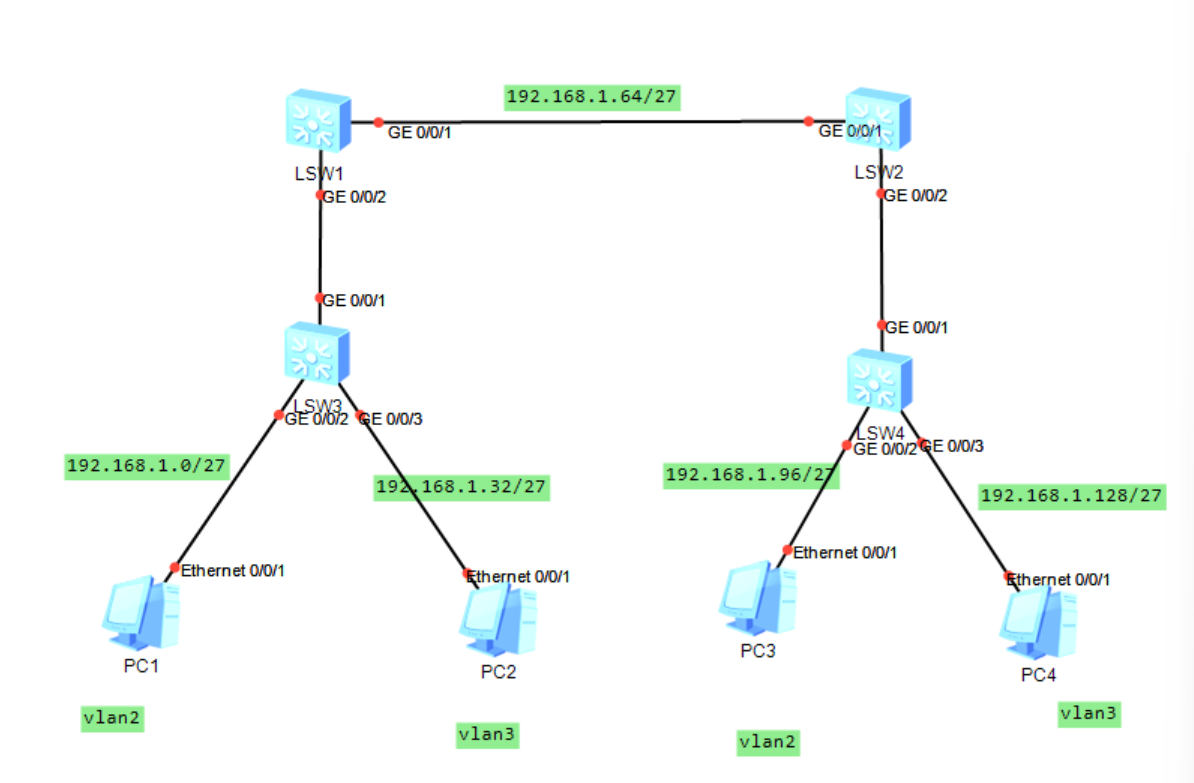

观察拓扑图，根据三层交换机不同接口对应不同广播域可以找出三个大广播域，再根据不同vlan属于不同广播域可以进一步划分，可知总共5个广播域；根据>5可以得出主机位需要借出3个子网位

192.168.1.  000  00000 --- 192.168.1.0/27

可用网段：192.168.1.1 --- 192.168.1.30  27

192.168.1.  001  00000 --- 192.168.1.32/27

可用网段：192.168.1.33 --- 192.168.1.62  27

192.168.1.  010  00000 --- 192.168.1.64/27

可用网段：192.168.1.65 --- 192.168.1.94  27

192.168.1.  011  00000 --- 192.168.1.96/27

可用网段：192.168.1.97 --- 192.168.1.126  27

192.168.1.  100  00000 --- 192.168.1.128/27

可用网段：192.168.1.129 --- 192.168.1.158  27

以下网段保留

192.168.1.  101  00000 --- 192.168.1.160/27

192.168.1.  110  00000 --- 192.168.1.192/27

192.168.1.  111  00000 --- 192.168.1.224/27

所以：

步骤二：vlan配置

1、创建相应vlan

     系统视图：vlan batch 2 3

2、接口类型及接口相应vlan配置

以sw3为例：

[sw3-GigabitEthernet0/0/2]port link-type access  ---  与主机相连，接口类型为access

[sw3-GigabitEthernet0/0/2]port default vlan 2

[sw3-GigabitEthernet0/0/3]port link-type access

[sw3-GigabitEthernet0/0/3]port default vlan 3

[sw3-GigabitEthernet0/0/1]port link-type trunk

[sw3-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3

以sw1为例：

[sw1-GigabitEthernet0/0/2]port link-type trunk

[sw1-GigabitEthernet0/0/2]port trunk allow-pass vlan 2 3

[sw1-GigabitEthernet0/0/1]port link-type access

[sw1]vlan 100  ---  创建一个新的vlan，在sw1接收时打上了vlan100的标签（802.1q），发送时即通过虚拟接口vlanif100并剥离标签

[sw1]interface Vlanif 100

[sw1-GigabitEthernet0/0/1]port link-type access  ---  与三层交换机（路由、服务器）物理接口相连，接口类型为access

[sw1-GigabitEthernet0/0/1]port default vlan 100

步骤三：IP配置（网关、主机）

1、网关IP配置

[sw1]interface Vlanif 2

[sw1-Vlanif2]ip address 192.168.1.1 27

[sw1]interface Vlanif 3

[sw1-Vlanif3]ip address 192.168.1.33 27

[sw1]interface Vlanif 100

[sw1-Vlanif100]ip address 192.168.1.65 27

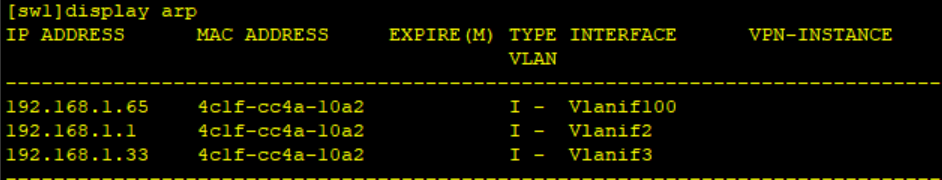

sw2：

2、DHCP给主机分配IP

以sw1为例：

[sw1]dhcp enable

[sw1]ip pool v2

[sw1-ip-pool-v2]network 192.168.1.0 mask 27

[sw1-ip-pool-v2]gateway-list 192.168.1.1

[sw1-ip-pool-v2]dns 8.8.8.8

[sw1-Vlanif2]dhcp select global

[sw1]ip pool v3

[sw1-ip-pool-v3]network 192.168.1.32 mask 27

[sw1-ip-pool-v3]gateway-list 192.168.1.33

[sw1-ip-pool-v3]dns 8.8.8.8

[sw1-Vlanif3]dhcp select global

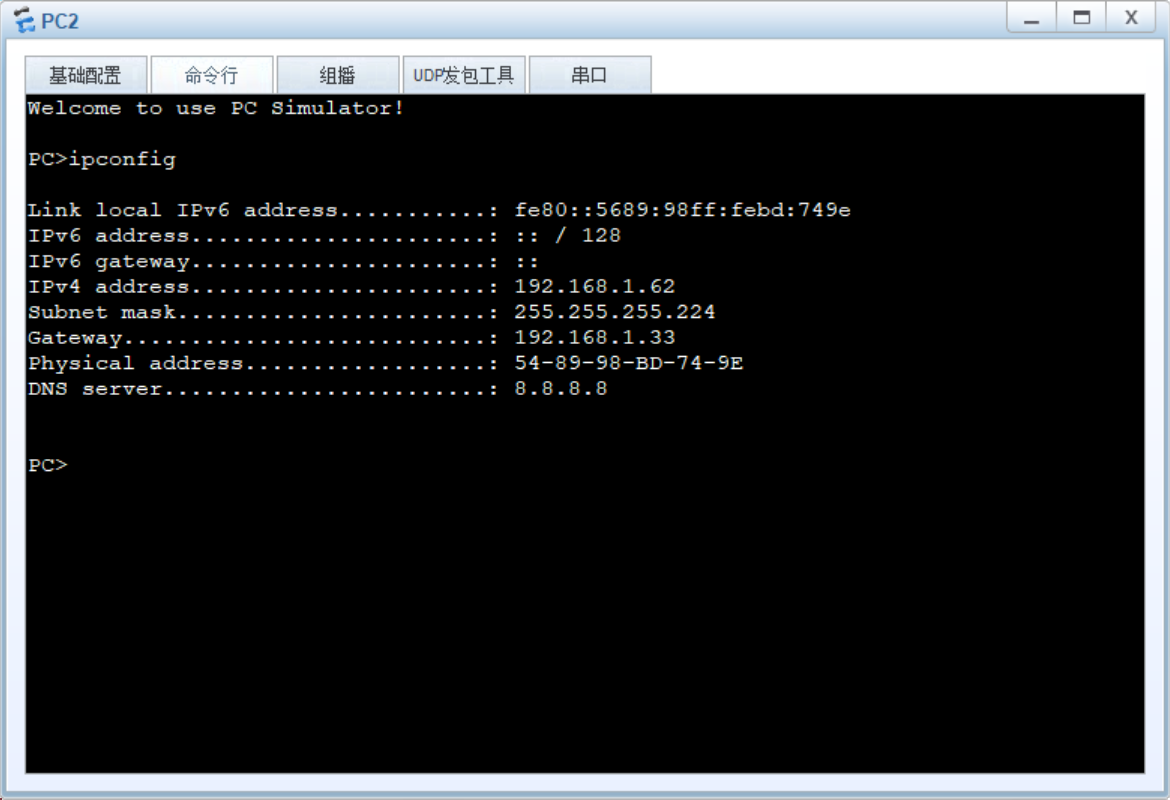

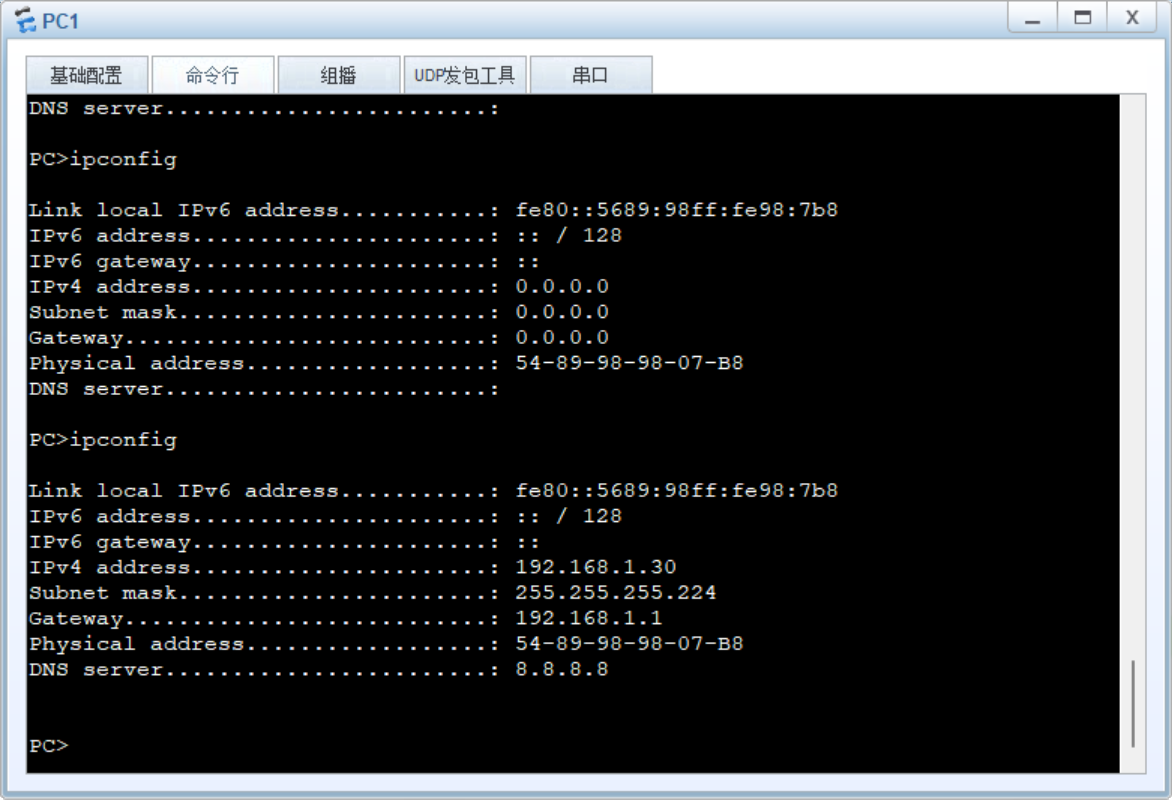

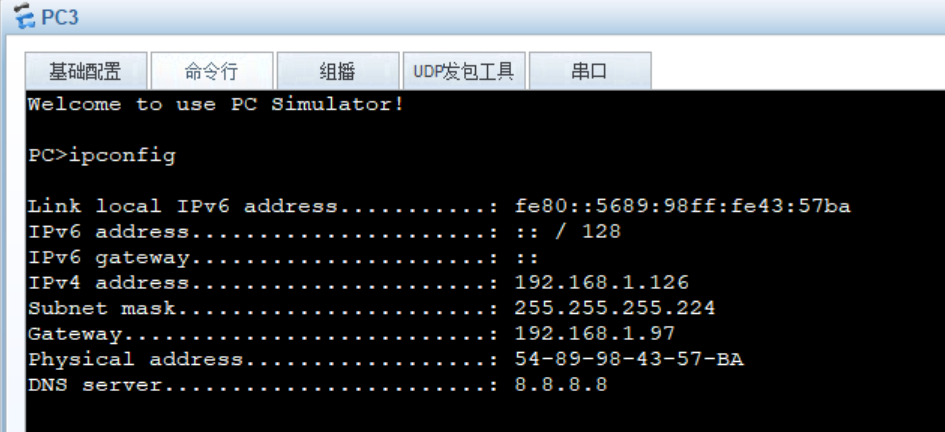

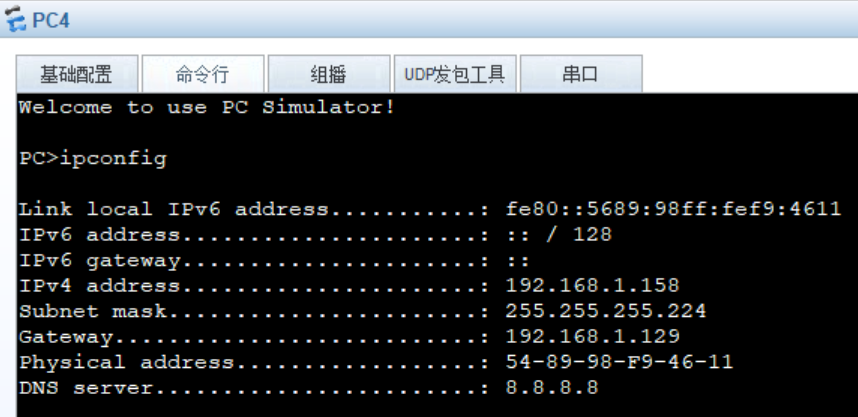

IP获取：

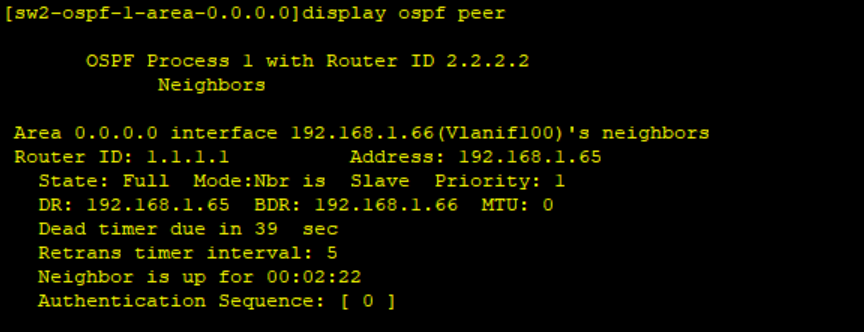

步骤四：动态协议OSPF连通不同网段

[sw2]ospf 1 router-id 2.2.2.2[sw2]ospf 1 router-id 2.2.2.2

[sw2-ospf-1]area 0

[sw2-ospf-1-area-0.0.0.0]network 192.168.1.64 0.0.0.31

[sw2-ospf-1-area-0.0.0.0]network 192.168.1.96 0.0.0.31

[sw2-ospf-1-area-0.0.0.0]network 192.168.1.128 0.0.0.31

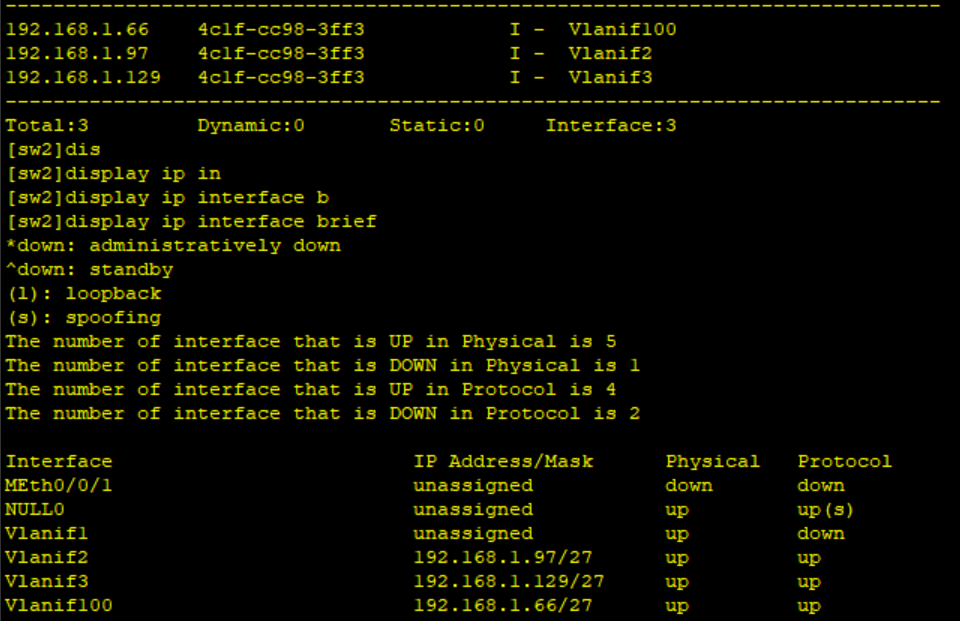

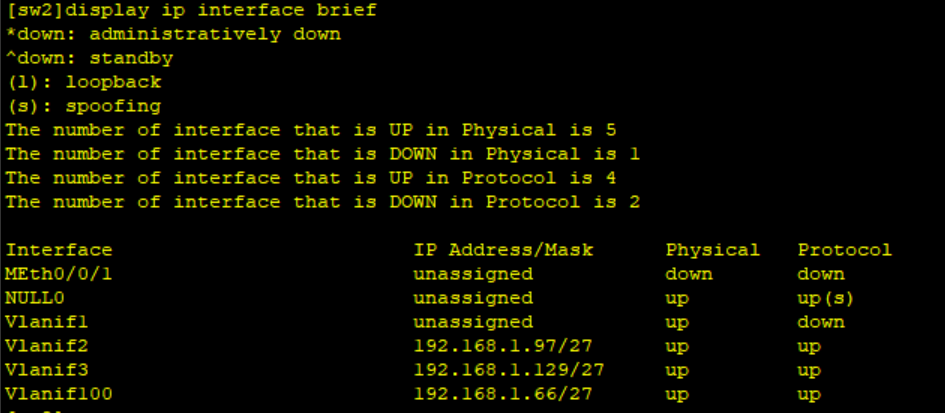

不知道直连网段是否宣告完的可以通过display ip interface brief进行对应检查

步骤五：检验网络是否连通

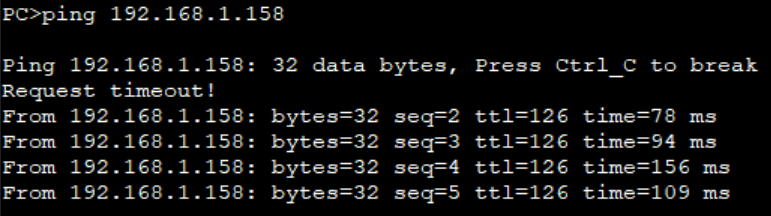

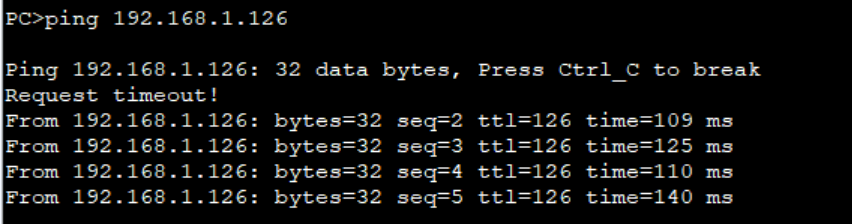

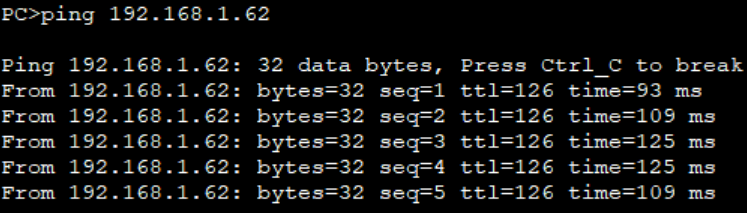

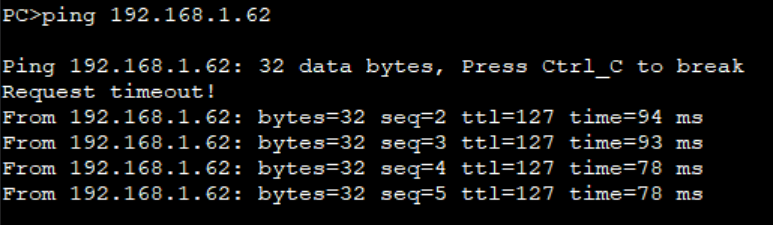

pc1 ping pc2

pc1 ping pc3

pc1 ping pc4

pc4 ping pc2

三、实验总结

该实验涉及子网划分、vlan配置、DHCP分配IP以及利用路由协议（此处使用OSPF）连通网络
