西门子1200控制台达A2伺服485通讯控制程序，博图V15.1

在自动化控制领域，西门子1200 PLC与台达A2伺服通过485通讯协同工作，能实现高效精准的运动控制。今天就来分享下基于博图V15.1的相关控制程序编写。

一、硬件连接与通讯设置

首先，确保硬件连接无误。将西门子1200的485通讯端口与台达A2伺服的485接口正确连接。在博图V15.1软件中，对PLC进行硬件组态，设置好通讯端口的参数，比如波特率、数据位、奇偶校验等，要与台达A2伺服的通讯参数一致。台达A2伺服默认波特率9600，数据位8位，无奇偶校验，停止位1位，在PLC这边也要做相同设置。

二、程序框架搭建

在博图V15.1中创建一个新的项目，建立OB1组织块，这是程序的主循环。在OB1中，我们开始构建通讯及控制逻辑。

通讯功能块调用

西门子提供了专门的通讯功能块来处理485通讯，这里我们会用到MBCOMMLOAD和MB_MASTER功能块。

// 实例化MB_COMM_LOAD功能块
MB_COMM_LOAD_DB : MB_COMM_LOAD (
    COMM_PORT := 1,        // 选择通讯端口，这里假设为端口1
    BAUD := 9600,          // 设置波特率为9600
    PARITY := 0,            // 无奇偶校验
    DB_Pointer := P#DB1.DBX0.0, // 指向通讯数据块
    RESP_TO := 1000,        // 响应超时时间1000ms
    ERROR => Error_1,
    STATUS => Status_1
);

上述代码中，MBCOMMLOAD功能块用于初始化通讯端口，设置波特率、奇偶校验等参数，并指定通讯数据块的位置。这里将端口设为1，波特率9600，无奇偶校验，数据块指针指向DB1.DBX0.0 ，响应超时时间设为1000毫秒。ERROR和STATUS分别用于返回错误信息和状态信息。

// 实例化MB_MASTER功能块
MB_MASTER_DB : MB_MASTER (
    REQ := RisingEdge,      // 上升沿触发通讯请求
    MB_ADDR := 1,           // 台达A2伺服的站地址，假设为1
    MODE := 2,              // 选择读/写模式，2表示写数据
    DATA_PTR := P#DB2.DBX0.0, // 指向要发送的数据块
    LEN := 10,               // 数据长度
    ERROR => Error_2,
    STATUS => Status_2,
    BUSY => BusyFlag
);

MBMASTER功能块用于发送和接收数据。REQ由上升沿触发，意味着每次上升沿到来，就会发起一次通讯请求。MBADDR指定台达A2伺服的站地址，MODE选择写数据模式，DATA_PTR指向要发送的数据块DB2.DBX0.0 ，LEN表示数据长度为10字节。同样，ERROR、STATUS和BUSY分别反馈错误、状态和忙标志。

三、控制指令编写

要控制台达A2伺服运动，需按照其通讯协议编写控制指令。台达A2伺服的通讯协议规定了特定的指令格式来实现位置控制、速度控制等功能。

比如，要实现位置控制，我们需要构建包含目标位置、速度等参数的指令数据块。

// 构建位置控制指令数据块DB2
// 假设数据格式为：[站地址, 指令码, 目标位置高字节, 目标位置低字节, 速度高字节, 速度低字节,...]
DB2.DBB0 := 1;        // 站地址1
DB2.DBB1 := 0x06;     // 写参数指令码
DB2.DBD2 := 10000;    // 目标位置设为10000个脉冲
DB2.DBD6 := 5000;     // 速度设为5000个脉冲/秒

上述代码中，在DB2数据块里填充控制指令数据。先设置站地址为1，指令码0x06表示写参数，接着设置目标位置和速度参数。

四、调试与优化

编写好程序后，开始调试。通过监控功能块的ERROR和STATUS变量来判断通讯是否正常。如果ERROR为1，查看错误代码对应的手册信息，排查问题，可能是通讯参数设置错误、硬件连接松动等。若通讯正常但伺服未按预期动作，检查指令数据是否符合台达A2伺服的协议要求。

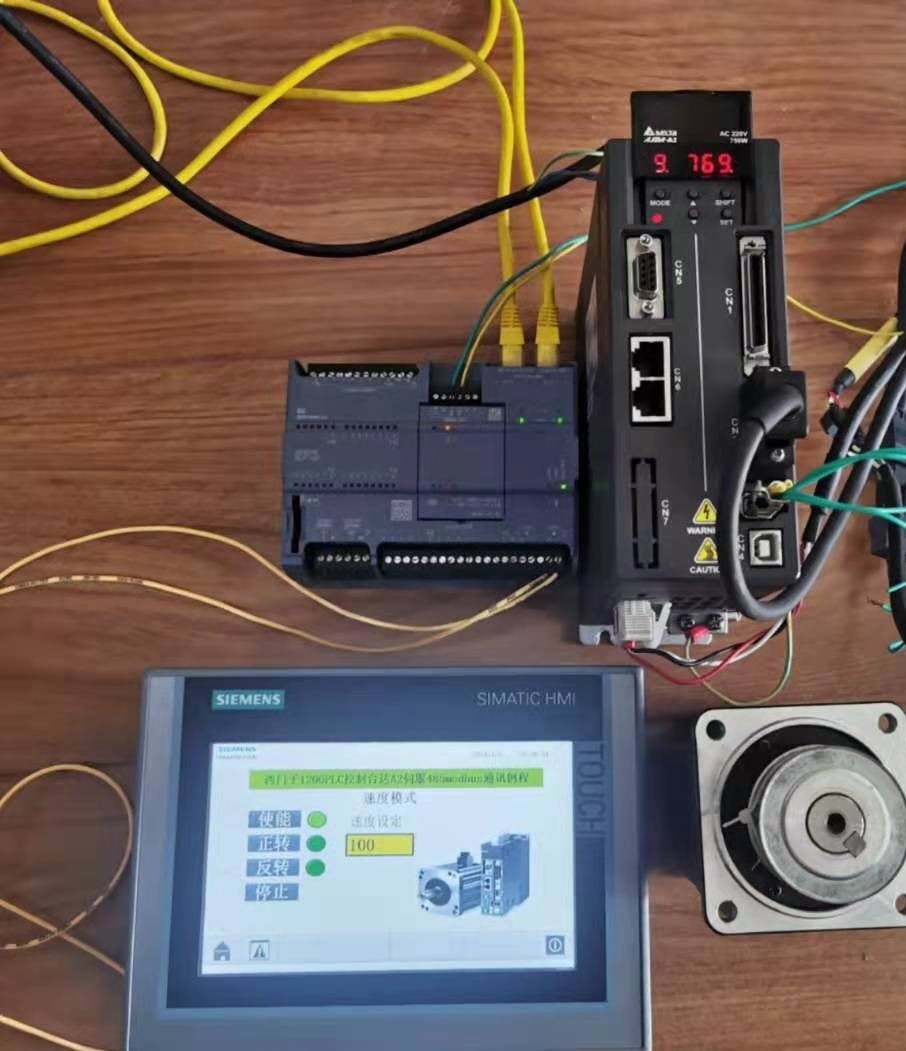

西门子1200控制台达A2伺服485通讯控制程序，博图V15.1

在优化方面，合理设置通讯超时时间和数据发送频率，避免通讯堵塞或数据丢失，提升系统的稳定性和响应速度。

通过以上步骤，我们就能基于博图V15.1实现西门子1200对台达A2伺服的485通讯控制，为自动化控制系统的搭建打下坚实基础。
