引言

在自动化控制领域，基于PLC（可编程逻辑控制器）构建实用的控制系统是常见的应用场景。今天咱们就来深入探讨基于三菱PLC打造自动果汁贩卖机控制系统，再搭配组态王实现直观监控的全过程。这里面包含了梯形图程序、接线图、IO分配以及组态画面这些关键部分。

IO分配

IO分配就像是自动果汁贩卖机控制系统的“神经脉络”，清晰地规划着输入输出信号的走向。

• 输入信号：
• 投币检测：检测用户投入的货币，比如1元硬币、5元纸币等，分别对应不同的输入点，设为X0、X1等。这部分硬件设备就是投币传感器，当硬币或纸币投入，传感器动作，对应PLC输入点得电。
• 选择按钮：用户选择果汁口味，如橙汁按钮对应X2，苹果汁按钮对应X3。这些按钮是简单的常开按钮，按下即向PLC输入信号。
• 液位检测：检测果汁桶内的液位，低液位信号设为X4。液位传感器一般采用光电或超声波类型，当液位低于设定值，传感器输出信号给PLC。
• 输出信号：
• 果汁出料：控制相应果汁管道的阀门开启，橙汁出料阀门对应Y0，苹果汁出料阀门对应Y1。阀门一般是电磁阀，PLC输出信号驱动电磁阀线圈，从而控制果汁流出。
• 找零输出：控制找零机构输出零钱，设为Y2。找零机构通常由电机和机械传动装置组成，PLC控制电机运转实现找零。

梯形图程序

梯形图程序如同控制系统的“大脑指令集”，下面咱们逐步分析一段简单的梯形图示例。

LD X0 // 当投币检测信号X0（比如检测到投入足够金额）有效
OR Y0 // 或Y0（橙汁出料阀门）已经处于开启状态（防止瞬间信号丢失导致出料中断）
ANI X4 // 并且液位检测信号X4（橙汁液位正常，未到低液位）
OUT Y0 // 输出控制橙汁出料阀门Y0开启

这段代码逻辑很清晰，首先判断是否投币（X0），如果投币且橙汁液位正常（X4未触发），就打开橙汁出料阀门（Y0）。“OR Y0”这个指令很关键，它保证了即使投币信号只是瞬间触发，只要在液位正常情况下，出料动作能持续进行，直到液位不足等异常情况出现。

再看一段关于选择按钮和对应出料的梯形图代码：

LD X2 // 当橙汁选择按钮X2按下
SET Y0 // 置位橙汁出料阀门Y0，让其保持开启状态
LD X3 // 当苹果汁选择按钮X3按下
SET Y1 // 置位苹果汁出料阀门Y1，让其保持开启状态

这里通过不同选择按钮（X2、X3）来分别控制不同果汁的出料阀门（Y0、Y1）。“SET”指令确保了阀门一旦开启，在没有其他停止条件（如液位低等）下，会持续出料。

接线图原理图

接线图原理图是硬件连接的“地图”。PLC的输入端口要连接投币检测传感器、选择按钮、液位传感器等输入设备。这些设备的信号线按照IO分配接到对应的输入端子，电源负极一般要与PLC输入公共端COM连接。

三菱 组态王 基于PLC的自动果汁贩卖机控制系统 带解释的梯形图程序，接线图原理图图纸，io分配，组态画面

输出端口则要连接果汁出料阀门电磁阀、找零机构电机等执行设备。电磁阀和电机的正极接外部电源，负极接到PLC的输出端子，PLC输出公共端COM连接外部电源正极。比如橙汁出料阀门电磁阀的负极接Y0端子，正极接24V电源正极，PLC的COM端也接24V电源正极，这样当Y0有输出时，电磁阀得电开启。

组态画面

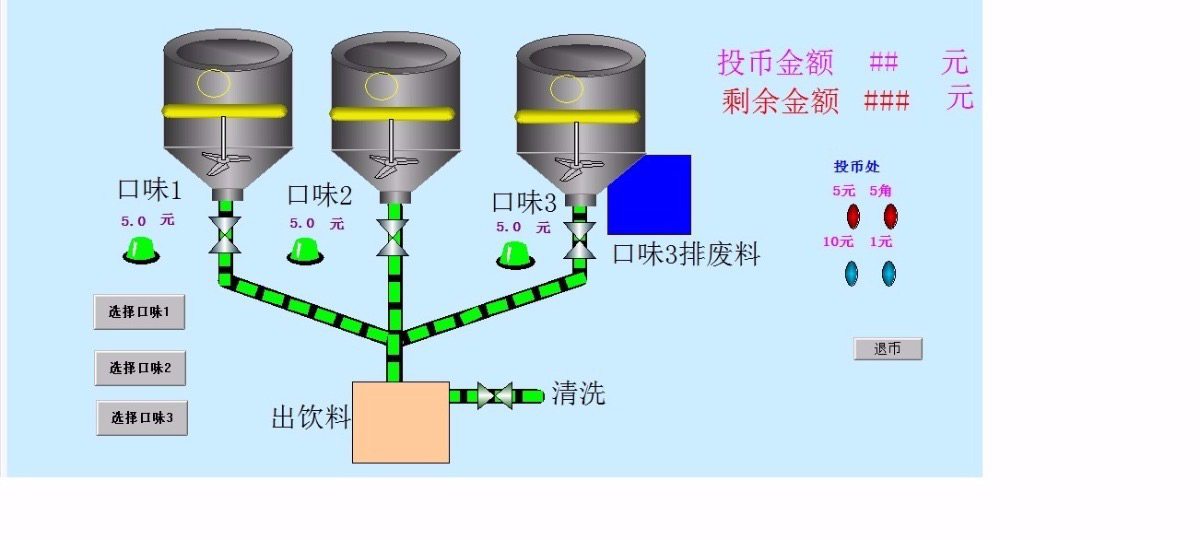

组态王搭建的组态画面是操作人员与自动果汁贩卖机控制系统交互的“窗口”。在组态画面上，可以直观看到投币金额显示、果汁液位状态、当前选择的果汁口味以及出料状态等。

比如，通过创建数值显示控件来显示投币金额，这个控件与PLC中存储投币金额数据的寄存器关联。液位状态可以用动画显示，当液位低时，液位条变色或闪烁提示。果汁选择按钮在组态画面上以图形化按钮呈现，按下后与PLC中对应的选择按钮输入点交互，控制出料。出料状态则通过指示灯显示，阀门开启时指示灯亮起。

总结

基于三菱PLC的自动果汁贩卖机控制系统，通过合理的IO分配、精心编写的梯形图程序、准确的接线以及友好的组态王组态画面，实现了自动化的果汁贩卖功能。从硬件连接到软件逻辑，每一部分都紧密配合，为我们打造了一个高效实用的自动化控制案例。无论是学习PLC编程还是实际工程应用，这个案例都能给我们带来不少启发。
