基于S7-200 PLC和组态王物料传送系统货车装料料仓出料 带解释的梯形图程序，接线图原理图图纸，io分配，组态画面

大半夜调试完的传送带还在嗡嗡响，我蹲在车间角落里嗦着泡面，突然想起来这个PLC料仓控制的活其实挺有意思的。今天就跟大伙唠唠怎么用S7-200和组态王折腾这套货车装料系统，保准比教科书上的案例接地气。

先说核心的料仓出料控制，咱们的梯形图得这么画（关键部分截取）：

Network 1
LD     I0.0        // 料位低信号
TON    T37, 50    // 延时5秒防误报
A      T37
=      Q0.0        // 启动螺旋输送机

Network 2
LD     I0.1        // 货车到位检测
O      Q0.1        // 手动模式保持
AN     I0.2        // 急停按钮
=      M0.0        // 总允许信号

Network 3
LD     M0.0
A      I0.3        // 启动按钮上升沿
S      Q0.2, 1    // 打开气动闸板

这个逻辑最骚的是T37定时器的用法，料位低了不能马上动作，得等5秒确认不是传感器抽风。上次隔壁老王的产线就是没加这个延时，结果螺旋输送机差点把料仓掏空。

接线这块容易踩坑，特别是接近开关的NPN/PNP类型。记得S7-200的DI模块是漏型输入，24V负极接COM端。我上次接反了，传感器亮灯正常但PLC死活读不到信号，折腾半宿才发现问题。关键接线节点：

• 料位计信号线（棕色）→ I0.0
• 接近开关蓝线→ 0V，黑线→ I0.1
• 闸板电磁阀红线→ Q0.2并接续流二极管

IO分配表得按实际点位来，这里给个参考模板：

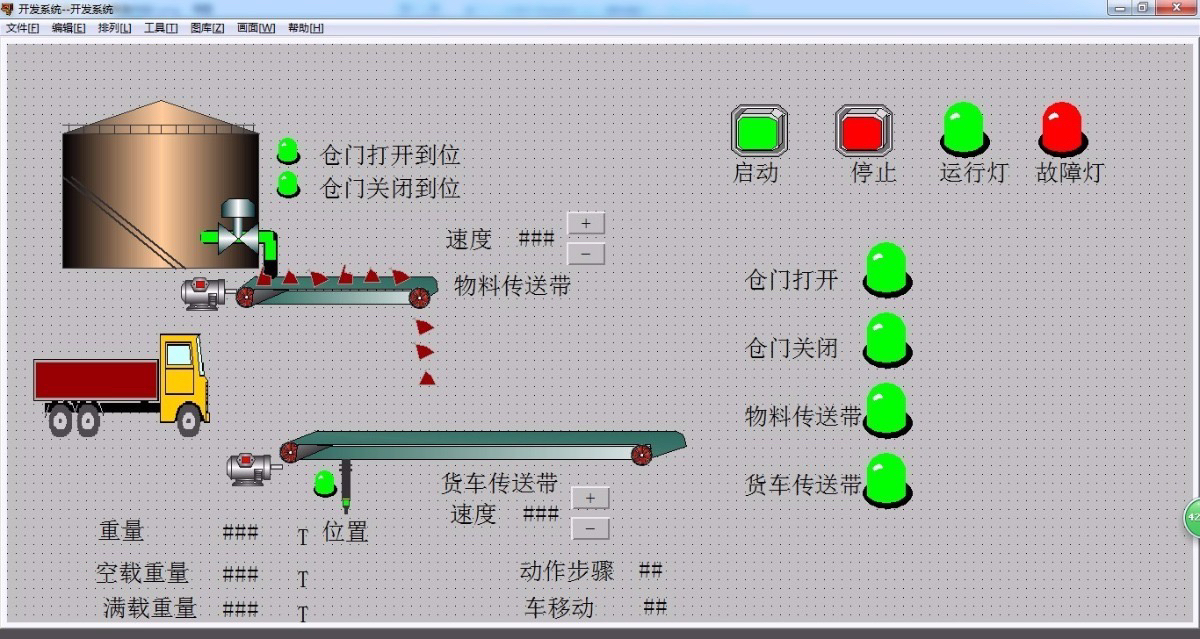

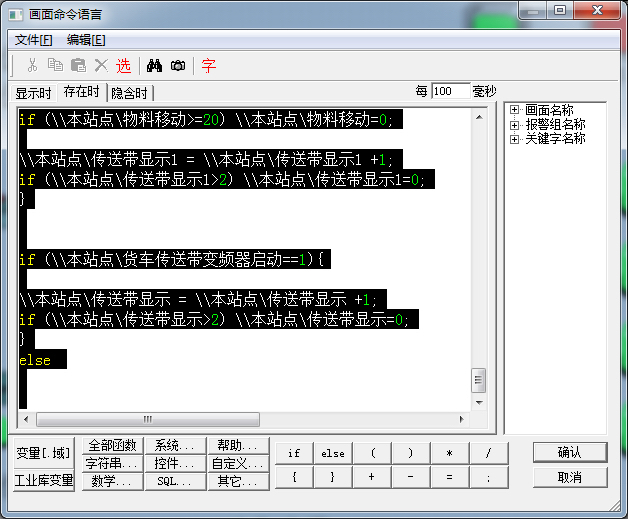

组态王画面上要突出三个重点区域：

1. 动态料仓示意图：用填充度表示料位，颜色随存量变化（绿色→黄色→红色）
2. 货车装载进度条：关联VW100数据寄存器，用Scale控件做动画
3. 手动/自动切换面板：带操作权限分级，工程师密码是"110120"(别告诉甲方是我设的)

调试时遇到过个邪门问题：自动模式下闸板偶尔会抽搐式开合。后来用状态监控抓包发现是Q0.2的输出点被别的网络误触发，加了个互锁触点才解决。所以提醒各位，写逻辑时多用M点做中间状态隔离，别直接拿输入信号驱动输出。

这套系统跑顺了之后，装车效率从每小时15辆提到22辆，最关键是避免了以前人工操作经常出现的冒仓事故。下次有机会再跟大伙唠唠怎么在组态王里做异常报警统计，那玩意儿可比Excel报表直观多了。
