一、项目概述

本项目是一套基于C#语言与OpenCvSharp框架开发的视觉处理解决方案，整合了相机设备控制、图像分析、模板匹配、坐标标定等核心功能模块，支持多品牌工业相机接入与复杂视觉检测任务，可广泛应用于工业自动化检测、产品质量把控、机器视觉定位等场景。项目采用模块化设计，各功能模块解耦度高，具备良好的可扩展性与可维护性，同时兼容.NET Framework 4.7.2运行环境，适配主流Windows工业控制系统。

二、核心模块与功能解析

（一）设备控制模块（DeviceLib）

设备控制模块是整个视觉系统的硬件交互核心，通过统一的接口定义（Icam）实现对不同品牌工业相机的标准化控制，目前已支持巴斯勒（Basler）、大华（DaHua）、海康（HK）三大主流品牌相机，涵盖GIGE网口与USB3.0等常见接口类型。

1. 接口规范（Icam）

定义了相机控制的通用接口标准，包含设备连接、图像采集、参数配置、资源释放等核心方法，确保不同品牌相机实现类的行为一致性。关键接口如下：

• 设备连接：OpenCam(int camIndex, ref string msg)，根据相机索引初始化设备，返回连接状态与错误信息；
• 图像采集：OneShot()（单帧采集）、ContinueGrab()（连续采集）、StopGrab()（停止采集），满足不同场景下的图像获取需求；
• 参数控制：SetExposureTime(long dValue)（设置曝光时间）、SetGain(long dValue)（设置增益），支持核心成像参数调节；
• 状态监测：IsAlive（设备在线状态）、IsGrabing（采集状态），便于上层逻辑判断设备运行情况。

2. 相机实现类

各相机实现类均遵循Icam接口规范，针对不同品牌SDK特性进行定制化开发，同时处理设备连接异常、数据格式转换等底层细节：

• 巴斯勒相机（CCD_BaslerGIGE）：基于Basler Pylon SDK开发，支持GIGE网口相机心跳检测、USB3.0设备识别，通过PixelDataConverter实现图像格式从相机原始数据到Bitmap的转换，支持单帧/连续采集模式切换；
• 大华相机（CCD_DaHua）：集成大华工业相机SDK，采用独立线程（continueGrapThread）实现连续采集，通过软件触发（ExecuteSoftwareTrigger）控制单帧拍摄，支持图像缓存个数配置（默认8个）；
• 海康相机（HKCam）：基于MvCamCtrl.NET SDK，支持图像格式自动转换（彩色转RGB8、黑白转Mono8），通过回调函数（GrabImage）处理实时图像数据，兼容海康GIGE与USB系列相机。

3. 辅助功能

• 日志记录：集成OSLog日志组件，记录设备连接、采集异常、参数设置等关键操作日志，便于问题排查；
• 资源管理：实现IDisposable接口，在析构函数与CloseCam方法中释放相机句柄、图像缓存等资源，避免内存泄漏。

（二）视觉算法模块（FuncToolLib）

视觉算法模块是项目的核心功能层，基于OpenCvSharp实现图像预处理、特征检测、模板匹配、坐标标定等关键视觉算法，覆盖工业场景中常见的检测与定位需求。

1. 图像预处理

提供多种图像增强与滤波算法，优化图像质量，为后续特征提取奠定基础：

• 滤波操作（ImageFilter）：支持方框滤波、均值滤波、高斯滤波、中值滤波、双边滤波，可根据噪声类型与图像特性选择合适的滤波方式，例如中值滤波适用于椒盐噪声去除，双边滤波在降噪同时保留边缘细节；
• 图像增强（ImageEmphize）：包含直方图均衡化（提升对比度）、拉普拉斯算子（增强局部细节）、伽马变换（校正灰度分布）、像素缩放（调整灰度范围），适配不同光照条件下的图像优化需求；
• 边缘检测（EdgeTool）：基于Canny算子、Sobel算子、Laplacian算子实现边缘提取，支持自定义阈值调节，可用于目标轮廓初步定位。

2. 特征检测与匹配

针对不同目标类型提供多样化的特征检测方案，支持从简单几何形状到复杂模板的识别与定位：

• Blob分析（BlobTool/Blob2Tool/Blob3Tool）：通过二值化、连通区域分析提取目标Blob，支持基于面积、圆度、惯性比等参数的筛选，适用于焊点、缺陷等不规则目标检测；
• 几何形状检测：
• 圆检测：HoughCircleTool（霍夫变换圆检测）、FitCircleTool（最小二乘法圆拟合），支持圆半径范围过滤与圆心坐标精准计算；
• 直线检测：HoughLinesPTool（概率霍夫直线检测）、FitLineTool（直线拟合），可提取图像中的直线特征，用于边缘对齐、角度计算；
• 模板匹配：

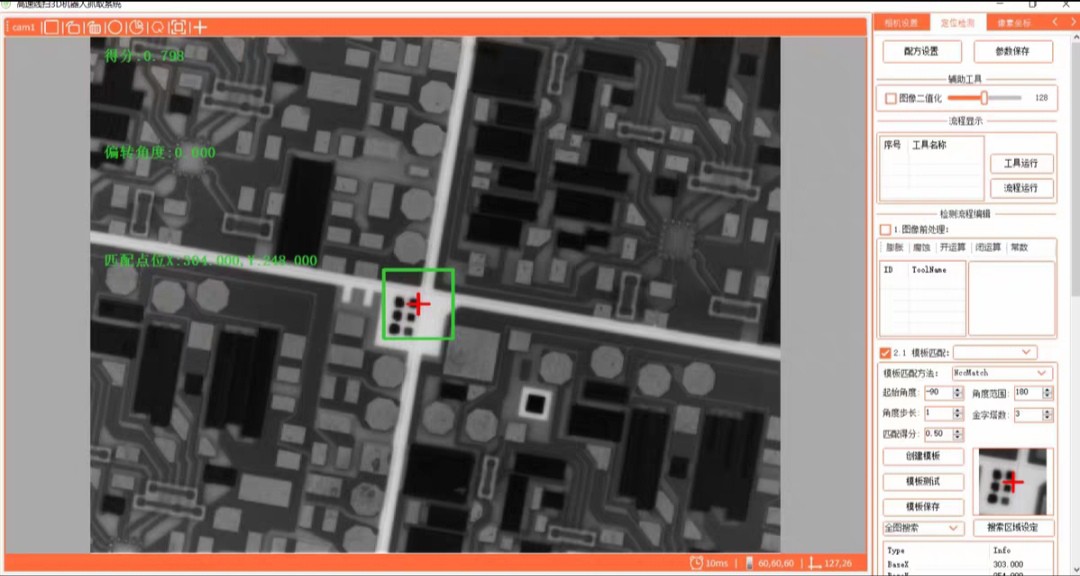

• NCC模板匹配（NccTemplateMatchTool）：基于归一化相关系数实现多角度模板匹配，支持图像金字塔下采样加速，适用于目标位置与角度变化场景；

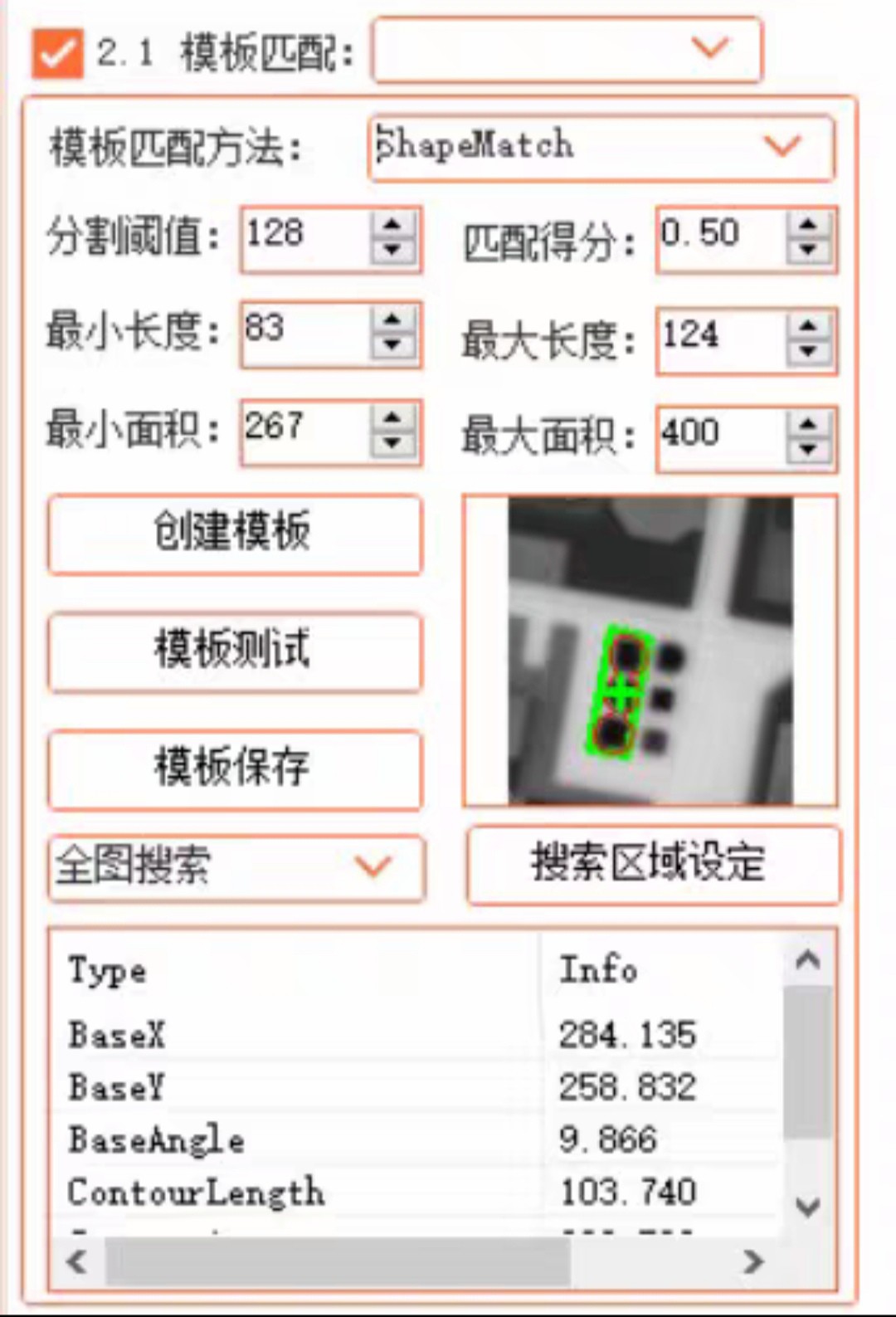

• 形状匹配（ShapeMatchTool）：通过轮廓特征匹配目标，支持基于形状相似度的筛选，适用于目标存在尺度变化但轮廓特征明显的场景；
• Canny模板匹配（CannyTemplateMatchTool）：先对模板与目标图像进行Canny边缘提取，再基于边缘特征匹配，提升复杂背景下的匹配鲁棒性。

3. 坐标标定与变换

解决图像坐标与实际物理坐标的映射问题，为机器视觉引导提供精准坐标支持：

• 相机标定（CalibrationTool）：通过9点标定法建立像素坐标与机器人坐标的仿射变换矩阵，支持标定偏差计算（RMS），确保坐标转换精度；
• 坐标变换（AxisCoorditionRotation）：实现点的旋转计算（旋转中心求解、旋转前后坐标转换）、多点圆拟合（支持异常点剔除），适用于目标旋转后的坐标校正场景；

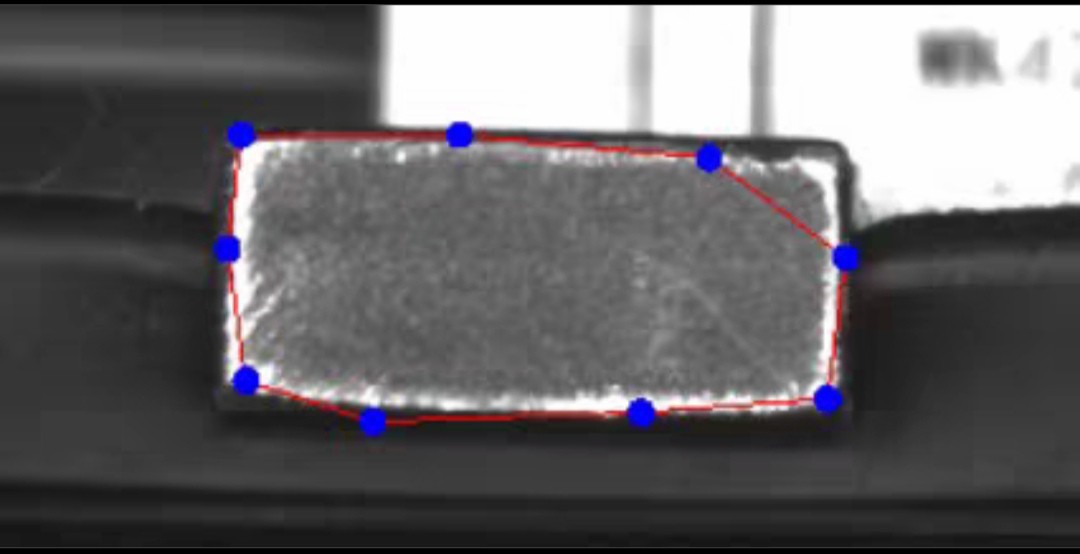

• 轮廓操作（ContourOperate）：支持轮廓合并、相减、边界点剔除，可对提取的目标轮廓进行后处理，优化特征提取结果。

4. 专项检测工具

针对工业场景中的特定需求提供定制化检测方案：

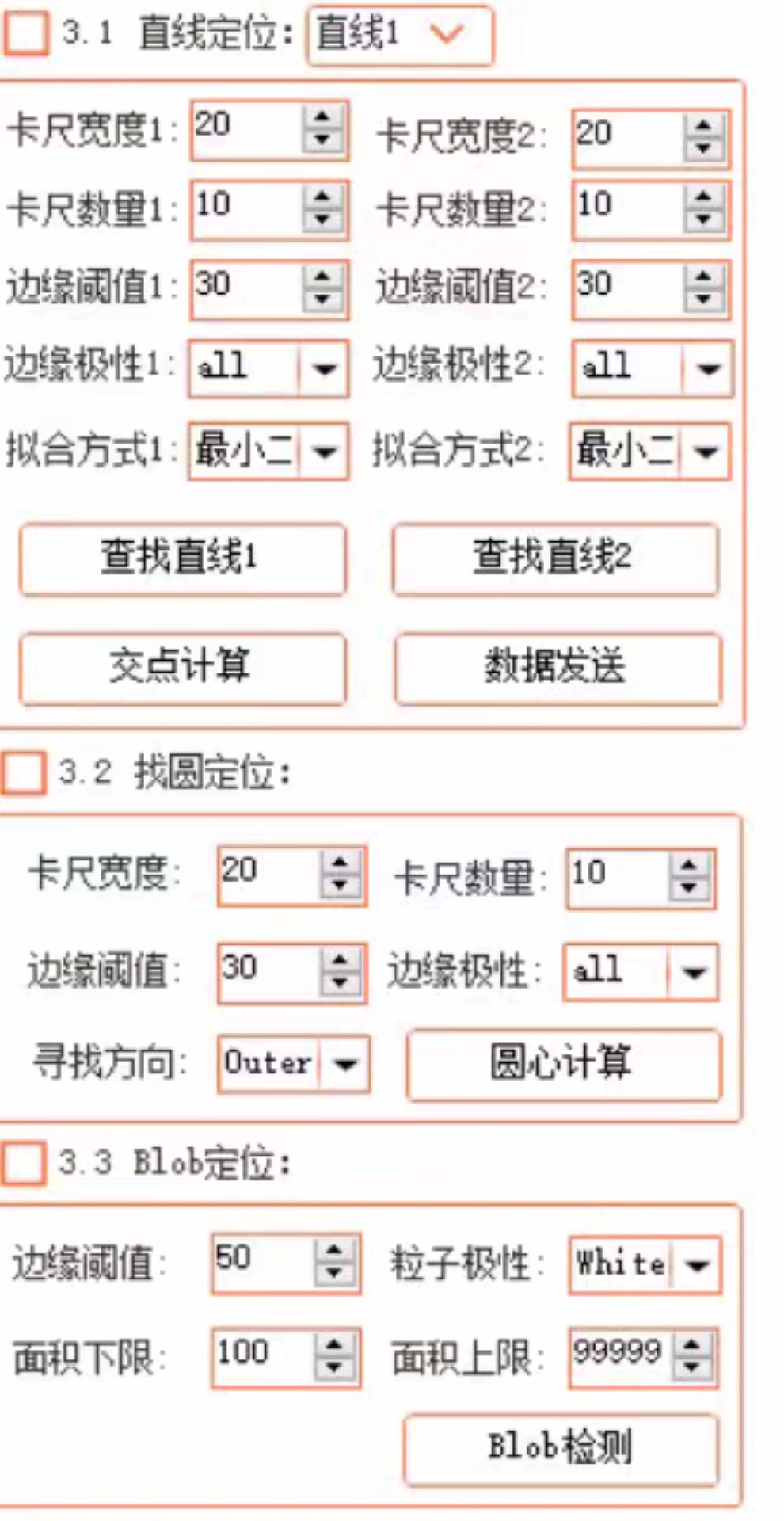

• 卡尺工具（LinearCaliperTool/CircularCaliperTool）：

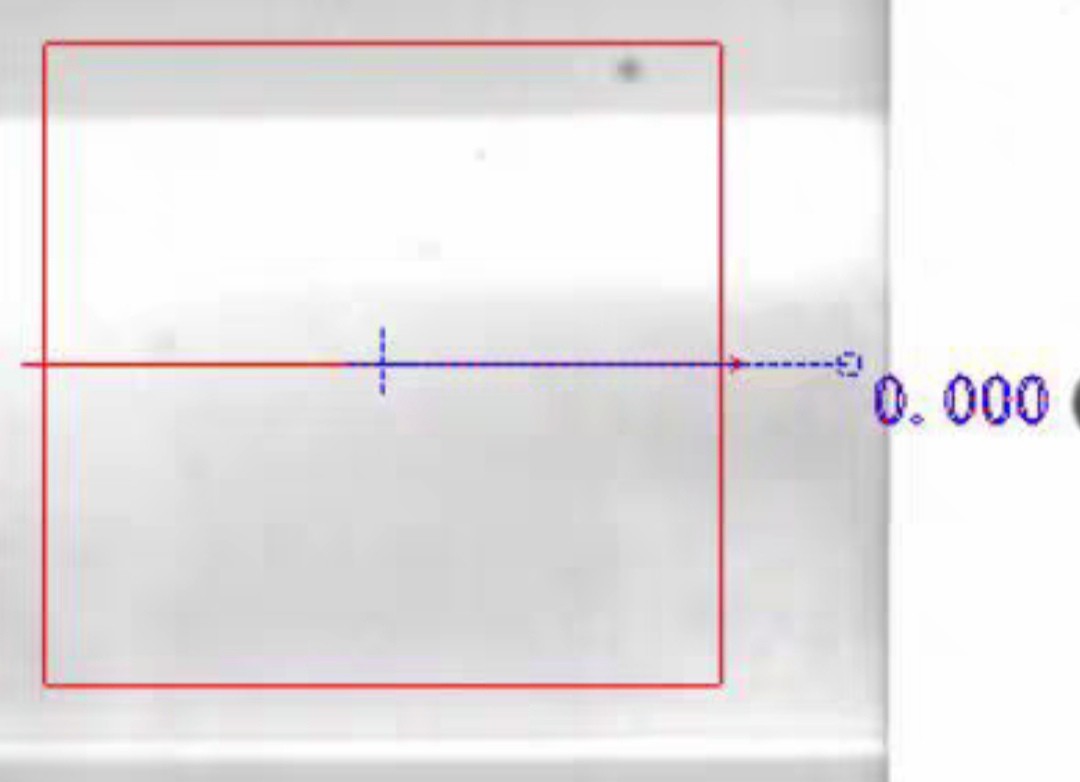

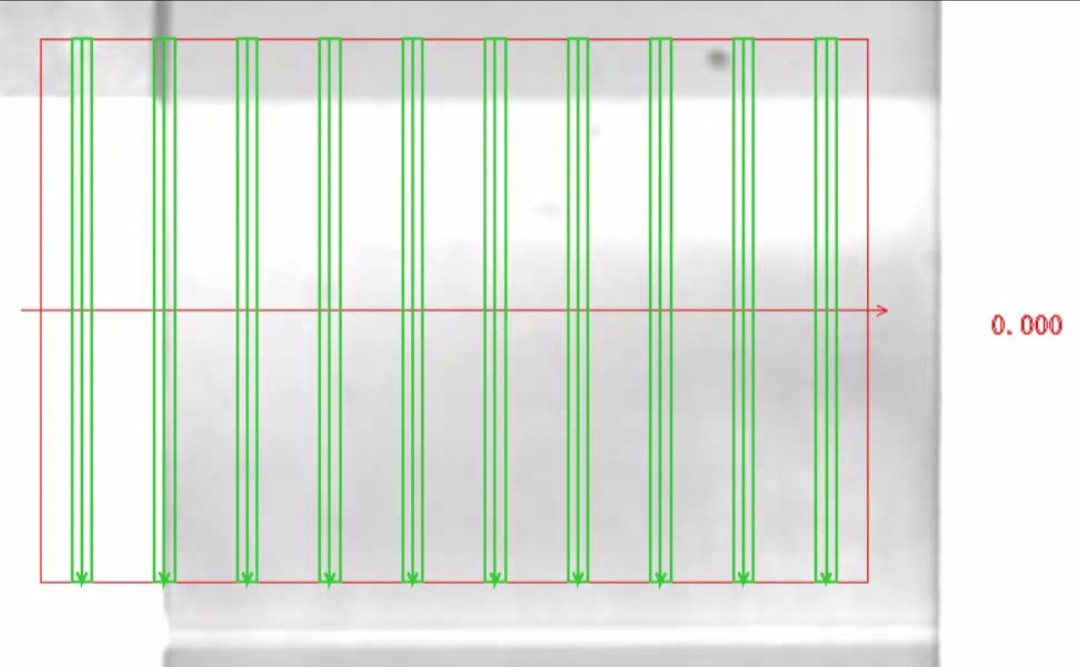

• 直线卡尺：通过多组平行检测线提取目标边缘点，拟合直线并计算直线参数（起点、终点、角度），适用于缝隙宽度、边缘位置检测；

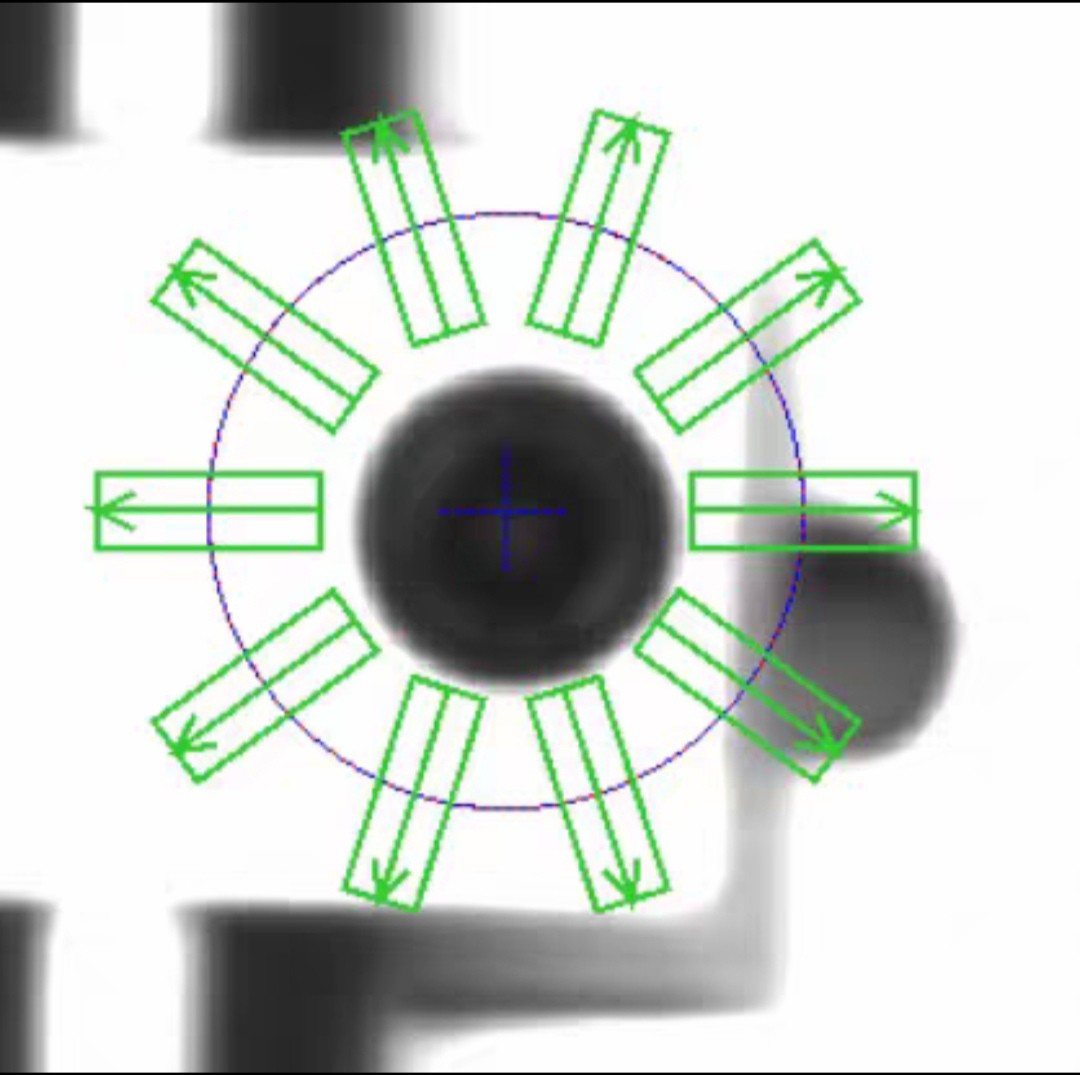

• 圆形卡尺：围绕圆形目标设置多组环形检测线，提取边缘点并拟合圆，支持圆半径与圆心坐标精准计算，适用于圆形零件尺寸检测；
• 胶水检测（GlueCheckTask）：通过图像腐蚀、均值滤波、像素缩放等预处理，结合Blob分析检测胶水缺陷（断胶、异物、不均匀），支持自定义检测区域与缺陷面积阈值。

（三）2D码识别模块（CodeReader）

基于Halcon图像库实现2D码识别功能，支持多种主流2D码类型，适用于产品追溯、信息录入等场景：

• 码文模型管理：createdatacode2dmodel方法创建2D码识别模型，支持自定义码类型（如Data Matrix ECC 200、QR Code、PDF417）与识别参数；
• 模型训练与保存：Traincodemodel实现基于样本图像的模型训练，SaveCodeFile/LoadCodeFile支持模型文件的保存与加载，提升同类2D码的识别效率；
• 实时识别：ReadCode方法处理实时图像中的2D码，返回识别结果与码文位置，支持识别结果可视化（绘制码文轮廓与识别文本）。

（四）形状匹配DLL模块（Dll1）

基于C++与OpenCV开发的形状匹配动态链接库，提供高效的模板匹配算法，适用于对速度要求较高的工业场景：

• 模板创建（CreateMatchModel）：对模板图像进行多尺度、多角度预处理，生成金字塔层级模板，支持对比度阈值、旋转角度范围、缩放比例范围自定义；
• 模板匹配（FindGeoMatchModel）：采用分层匹配策略（从金字塔顶层到底层），快速定位目标位置，返回匹配得分、中心坐标、旋转角度与缩放比例；
• 边缘提取与优化：通过Sobel算子计算梯度、非极大值抑制、滞后阈值处理提取模板边缘，提升匹配鲁棒性。

三、项目架构与设计亮点

（一）模块化设计

项目采用分层架构，设备控制、视觉算法、码识别等模块独立封装，模块间通过接口交互，降低耦合度。例如，视觉算法模块不依赖具体相机实现，可适配任意遵循Icam接口的相机设备；同时，算法模块内部按功能拆分为预处理、特征检测、标定等子模块，便于功能扩展与维护。

（二）接口标准化

通过Icam接口统一相机控制逻辑，通过IRunTool接口规范算法工具的调用方式，确保新增设备或算法时无需修改上层代码，仅需实现对应接口即可。例如，新增新品牌相机时，只需编写遵循Icam接口的相机实现类，无需调整图像采集与参数控制的上层逻辑。

（三）性能优化

• 多线程处理：相机连续采集、Blob分析等耗时操作采用独立线程处理，避免阻塞主线程，提升系统响应速度；
• 图像金字塔：模板匹配算法采用图像金字塔分层匹配，顶层快速粗定位，底层精准计算，平衡匹配速度与精度；
• 资源复用：图像缓存、算法模型等资源通过单例或池化管理，减少重复创建与销毁带来的性能开销。

（四）易用性与可扩展性

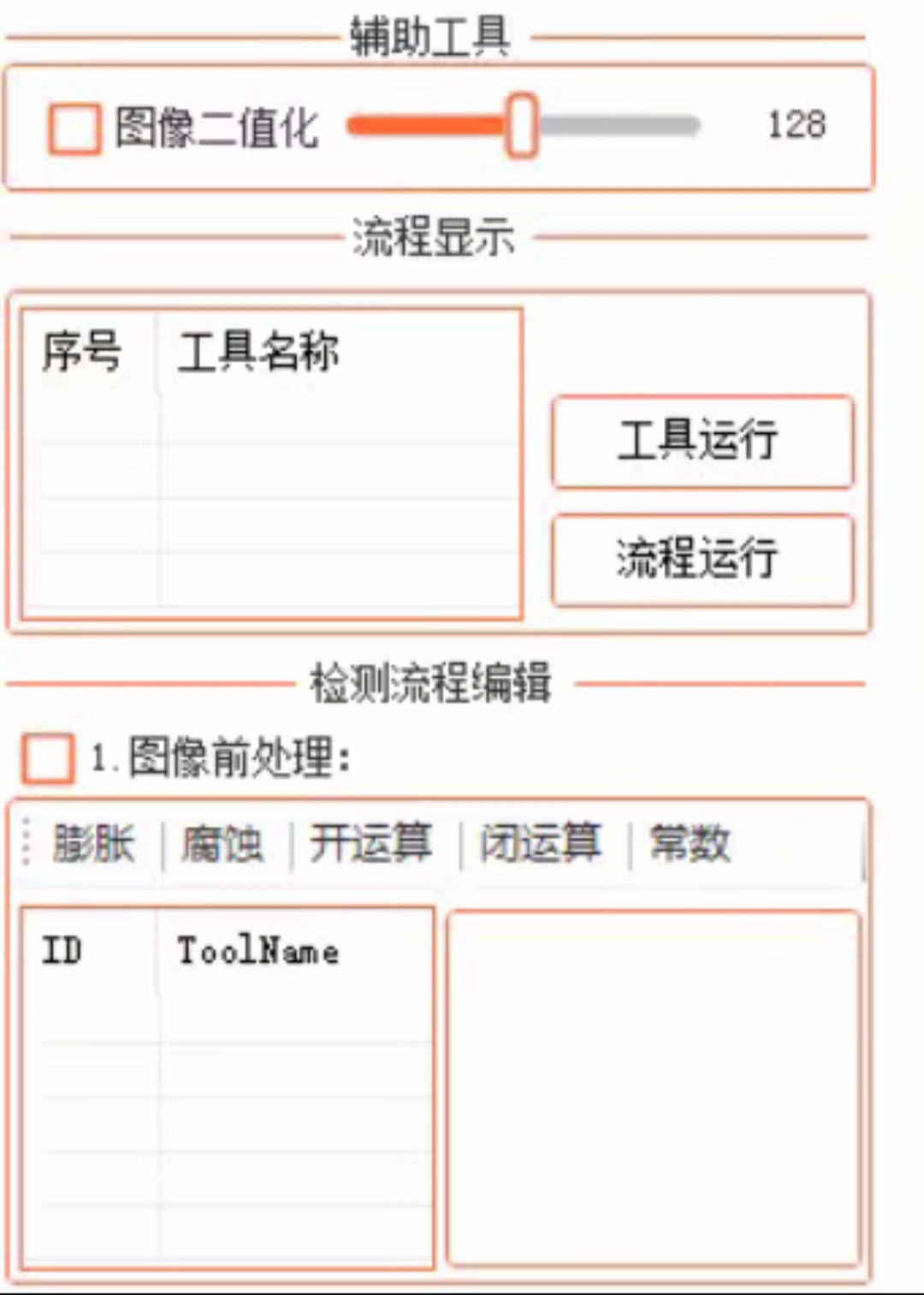

• 参数可配置：所有算法与设备参数支持外部配置（如滤波核大小、匹配阈值、相机曝光时间），无需修改代码即可适配不同场景；
• 结果可视化：关键检测结果（如目标位置、轮廓、码文）支持图像绘制，便于调试与现场操作人员查看；
• 日志与异常处理：完善的日志记录与异常捕获机制，便于问题排查与系统维护。

四、应用场景与适配需求

（一）典型应用场景

1. 工业自动化检测：如电子产品焊点缺陷检测（Blob分析）、金属零件尺寸测量（圆拟合、直线检测）、胶水涂覆质量检测（GlueCheckTask）；
2. 机器视觉定位：如机械手抓取引导（NCC模板匹配）、零件装配对齐（坐标标定）、印刷品套印精度检测（直线卡尺）；
3. 产品追溯：如2D码识别（FindDataCode2d）、零件编号读取，实现产品全生命周期追溯。

（二）环境依赖

• 运行环境：Windows 7/10/11（32/64位），.NET Framework 4.7.2；
• 依赖库：OpenCvSharp 4.5.3、Basler Pylon SDK、大华相机SDK、海康MvCamCtrl.NET SDK、Halcon 17.12（2D码识别）；
• 硬件要求：工业相机（巴斯勒/大华/海康）、CPU支持SSE4.2（提升OpenCV算法速度）、内存≥4GB（处理高分辨率图像）。

五、总结与展望

本项目通过C#与OpenCvSharp的结合，实现了一套功能完善、性能稳定的工业视觉解决方案，覆盖从设备控制到算法落地的全流程。模块化设计与接口标准化确保系统具备良好的可扩展性，可根据实际需求新增相机型号、算法功能或适配新场景。

c#联合opencvsharp开发的视觉源码程序 包含模板匹配，找线找圆，预处理等功能 全部源码，包含图像显示控件，绘制roi

未来可进一步优化的方向：

1. 深度学习集成：引入YOLO、CNN等深度学习模型，提升复杂场景下的目标检测精度；
2. 多相机协同：支持多相机同步采集与数据融合，适用于大视野或多角度检测场景；
3. 跨平台适配：基于.NET Core重构核心模块，支持Linux等非Windows工业系统；
4. 可视化配置工具：开发图形化配置界面，简化参数设置与算法调试流程，降低使用门槛。
