全桥LLC仿真模型(MTALAB/Similink)，闭环，设计报告，可供初学者参考。

嘿，各位刚踏入电力电子仿真领域的小伙伴们！今天咱来唠唠全桥LLC仿真模型在MATLAB/Simulink里的闭环设计，这可是个很实用的东西，对初学者来说能快速上手理解LLC变换器的原理和控制策略。

为啥是LLC？

LLC谐振变换器在当今电力电子领域可是相当火，它有着软开关特性，能降低开关损耗，提高转换效率，广泛应用在各类电源系统里，像服务器电源、电动汽车充电器啥的。咱通过MATLAB/Simulink搭建模型，能直观地看到它的运行特性。

开干之前：MATLAB/Simulink基础准备

首先，你得熟悉MATLAB/Simulink的操作界面。在Simulink库浏览器里，你能找到各种模块，这些模块就是搭建模型的“积木”。比如电源模块、逻辑模块、信号处理模块等等。要是你刚接触，先花点时间点点这些模块，看看它们是干啥的，别着急搭建模型。

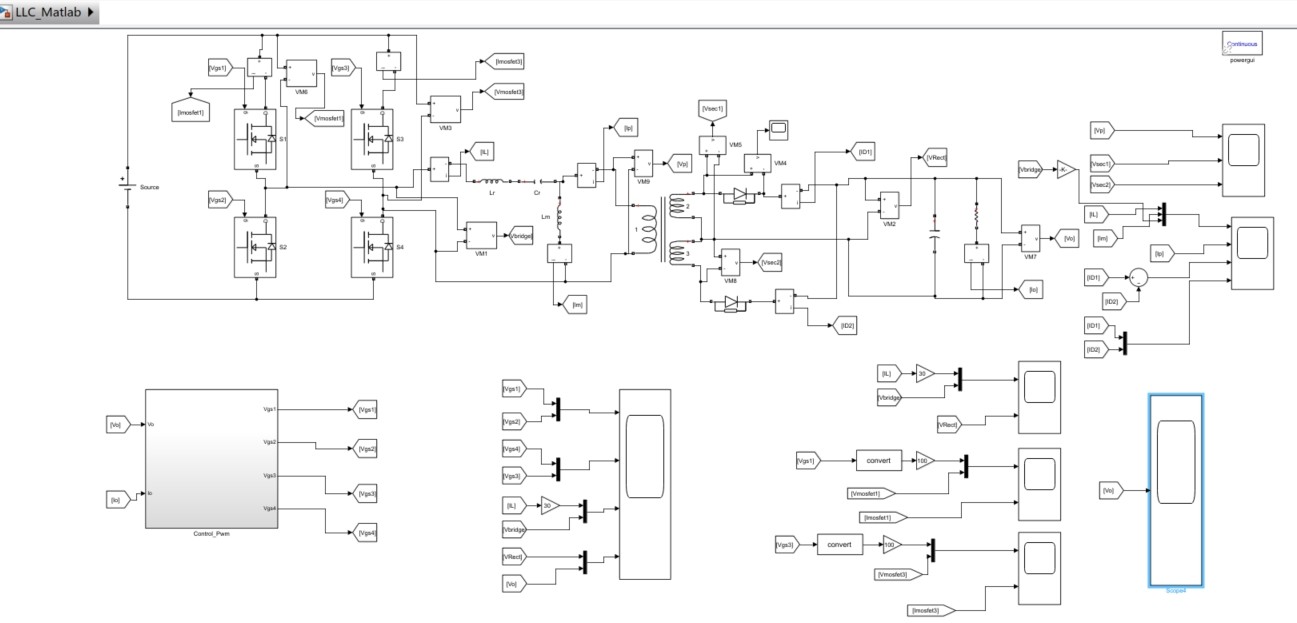

全桥LLC模型搭建

1. 主电路搭建

咱从最基础的主电路开始。在Simulink里，你可以找到电源模块，像交流电压源（AC Voltage Source），设置好参数，比如幅值、频率，这就是咱输入的交流电。接着就是整流桥模块，全桥整流嘛，把交流电变成直流电。这时候可以用 Universal Bridge 模块，设置成单相全桥整流模式。代码分析下哈，这个模块其实就是按照全桥整流的原理，把输入的交流信号按一定的逻辑进行处理。就像下面这样简单的代码逻辑（伪代码）：

% 假设input_AC是输入的交流信号
for each_time_step
    if input_AC > 0
        output_DC = input_AC; % 正半周
    else
        output_DC = -input_AC; % 负半周
    end
end

这就模拟了整流桥把交流变直流的过程。

全桥LLC仿真模型(MTALAB/Similink)，闭环，设计报告，可供初学者参考。

再往后就是LLC谐振网络啦，由电感（L）、电容（C）组成。在Simulink里找电感和电容模块，按LLC的拓扑连接好。这里的电感和电容参数设置很关键，它们决定了谐振频率啥的。一般公式是$f_{r}=\frac{1}{2\pi\sqrt{LC}}$，你得根据自己设计的工作频率来反推L和C的值。

1. 闭环控制搭建

闭环控制能让LLC变换器更稳定可靠地工作。常见的就是电压闭环控制。咱得有个反馈环节，把输出电压采样回来和参考电压比较。这里可以用 Subtract 模块做减法，得到误差信号。然后通过PI控制器来调节这个误差，让输出电压尽可能接近参考电压。PI控制器的代码（简单数学模型）大概是这样：

% 假设error是误差信号，Kp是比例系数，Ki是积分系数
previous_error = 0;
integral = 0;
for each_time_step
    P_term = Kp * error;
    integral = integral + error * dt; % dt是时间步长
    I_term = Ki * integral;
    output_control_signal = P_term + I_term;
    previous_error = error;
end

在Simulink里，有现成的PI Controller模块，设置好Kp和Ki参数就行，它内部其实就是按类似上面代码逻辑工作，不断调节输出，让误差最小。

仿真运行与结果分析

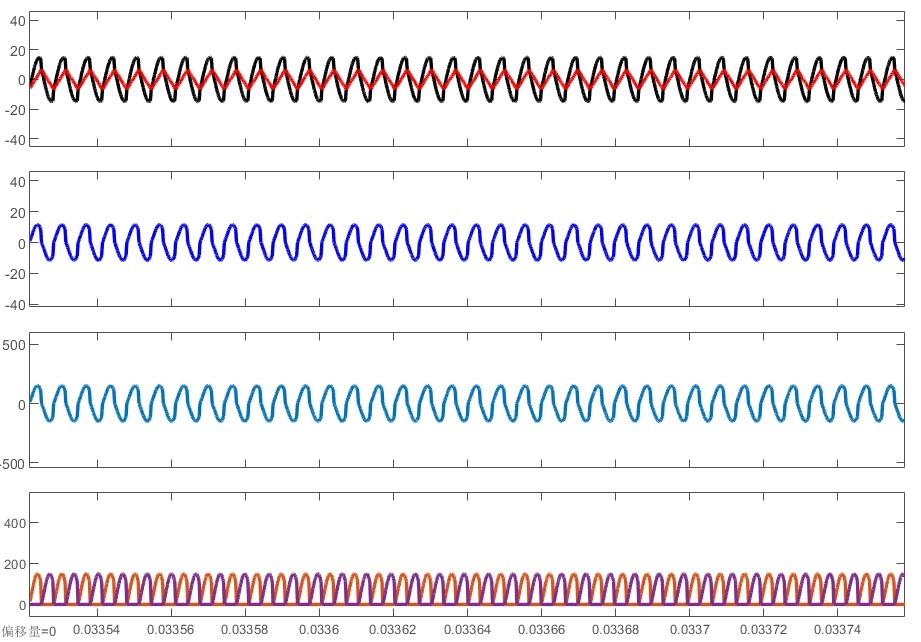

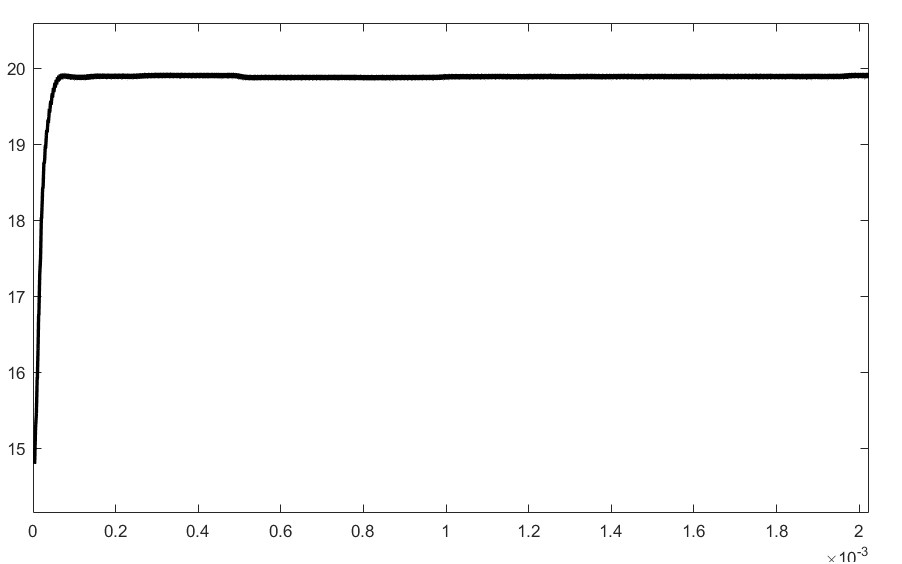

模型搭好啦，设置好仿真参数，像仿真时间、步长这些。运行仿真后，就能在示波器模块里看到各种波形，比如输入输出电压波形、电流波形。通过分析这些波形，你能看到LLC变换器的工作状态。要是输出电压波形很稳定，接近参考电压，那就说明闭环控制起作用啦。要是波形有波动或者不稳定，那就得检查下参数设置，是不是PI参数不合适，或者主电路参数有问题。

好啦，这就是全桥LLC仿真模型（MATLAB/Simulink）闭环设计的大致过程，希望对刚入门的你有所帮助，赶紧动手试试吧！
