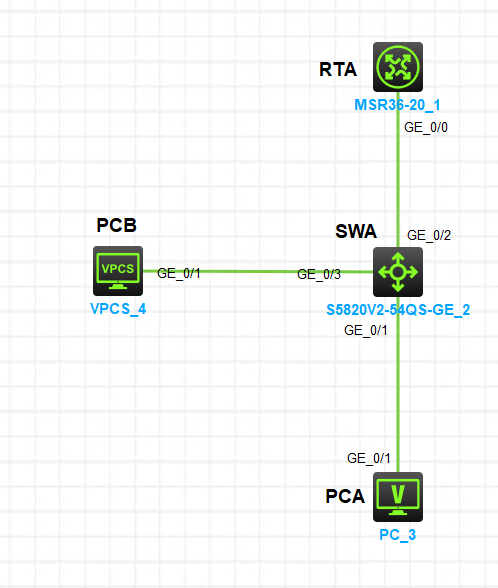

组网图：

PCA直接通过RTA获取IP地址 通过配置DHCP客户机从处于同一子网中的DHCP服务器获得IP地址、网关等信息。

在路由器接口配置IP地址

配置RTA

[RTA]int g 0/0
[RTA-GigabitEthernet0/0]ip add 172.16.0.1 24
[RTA-GigabitEthernet0/0]quit

配置RTA作为DHCP服务器

配置RTA

[RTA]dhcp enable
[RTA]dhcp server forbidden-ip 172.16.0.1
[RTA]dhcp server ip-pool pool1
[RTA-dhcp-pool-pool1]network 172.16.0.0 mask 255.255.255.0
[RTA-dhcp-pool-pool1]gateway-list 172.16.0.1
[RTA-dhcp-pool-pool1]quit

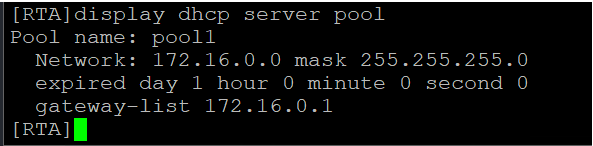

配置完成后，可以用以下命令来查看RTA上DHCP地支持相关配置：

PCA通过DHCP服务器获得IP地址

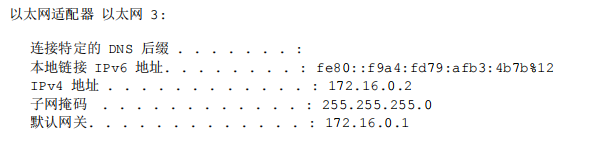

PC上查看获取的IP地址情况：

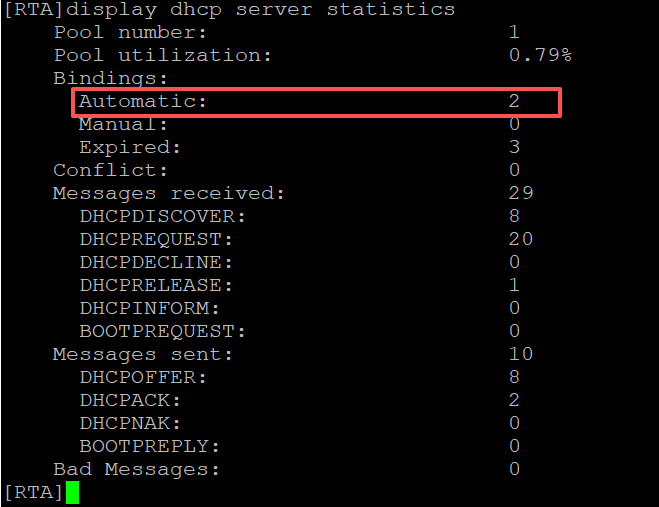

RTA上用命令display dhcp server statistics查看DHCP服务器的统计信息：

从以上输出可以得知，目前路由器上有1个地址池，有2个IP被自动分配给了客户端。

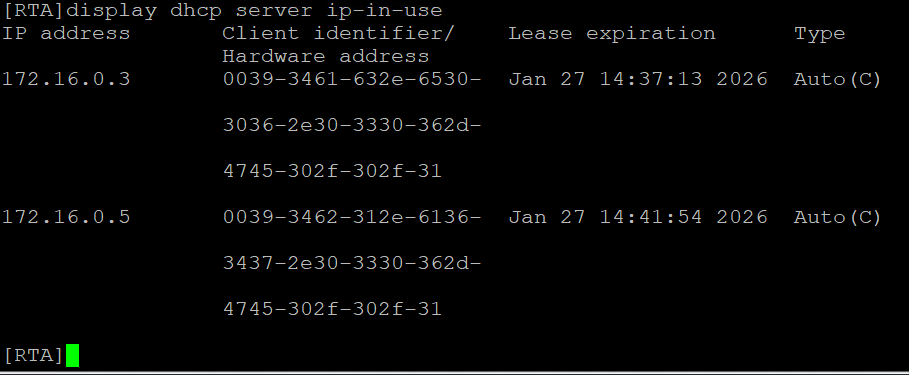

在RTA上用display dhcp server ip-in-use来查看DHCP服务器已分配的IP地址：

以上信息表明172.16.0.3和172.16.0.5被服务器分配给了PCA和PCB。

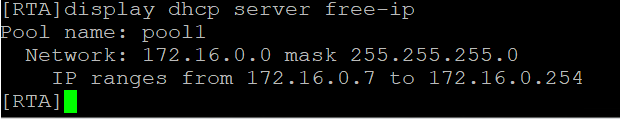

用display dhcp server free-ip来查看DHCP服务器可供分配的IP地址资源：

可知，IP地址172.16.0.至172.16.0.5不是可分配的IP地址资源，因为172.16.0.1被禁止分配，其他地址已分配出去了。

以上实验分配出去的地址数可能与上面过程测试截图对不上，是因为博主用不同的VPC反复获取过地址，可以忽略。
