西门子PLC电梯控制系统 品牌型号 1200PLC和KTP1200触摸屏 三部电梯的联动控制和单步电梯的单独控制

在自动化控制领域，电梯控制系统一直是一个极具代表性的应用场景。今天咱们就来唠唠基于西门子 1200PLC 和 KTP1200 触摸屏搭建的电梯控制系统，特别是三部电梯的联动控制以及单部电梯的单独控制实现。

一、系统概述

西门子 1200PLC 作为核心控制器，以其强大的逻辑处理能力承担着电梯运行逻辑的重任。而 KTP1200 触摸屏则为操作人员和用户提供了一个直观便捷的交互界面，无论是设置参数还是监控电梯状态，都能轻松实现。

二、单部电梯单独控制

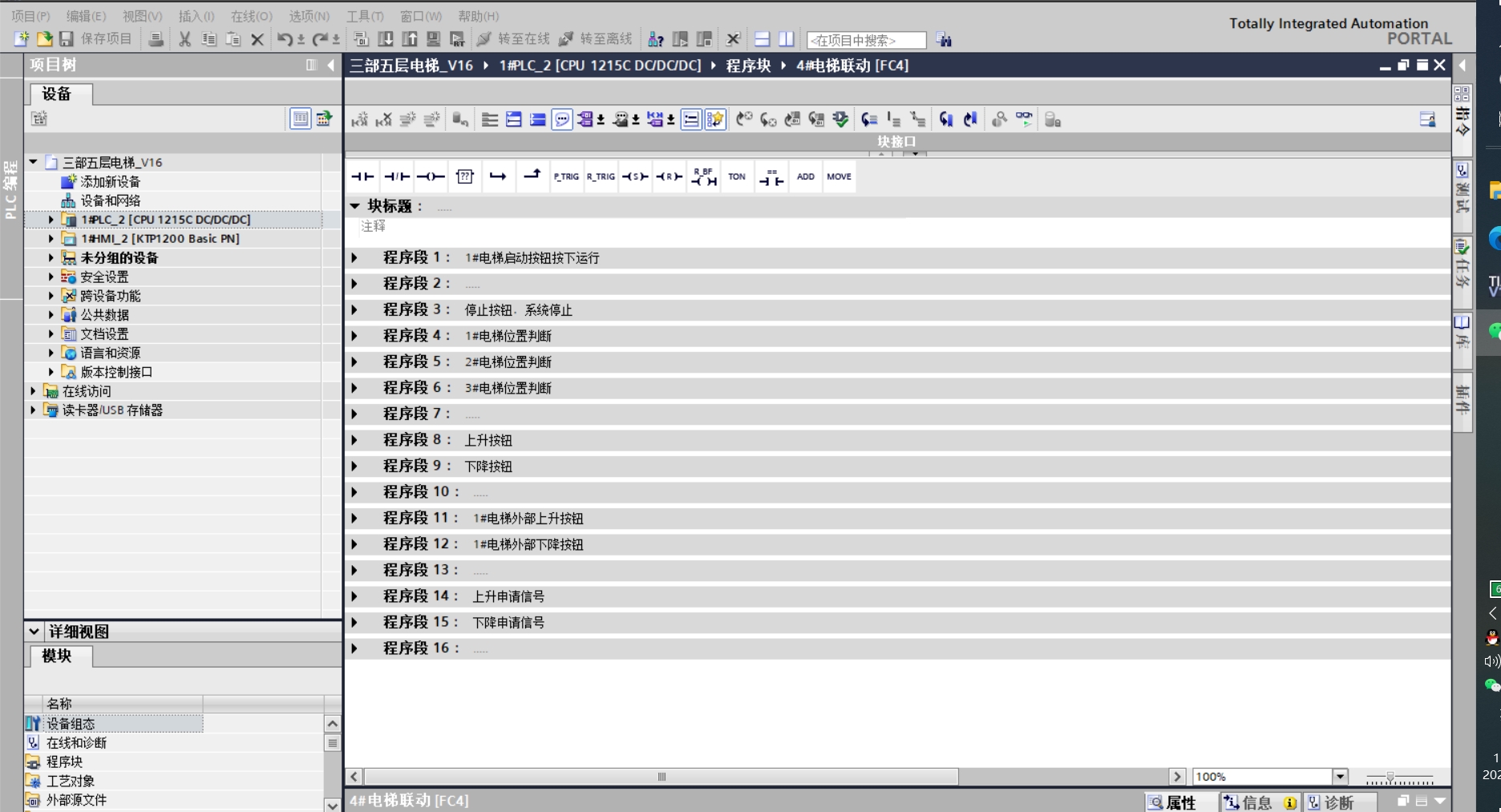

单部电梯的控制相对基础，但却是整个系统的基石。在西门子博途软件中编程实现单部电梯控制，首先要确定电梯运行的基本逻辑。例如，电梯需要响应楼层呼叫信号，上行或下行到达目标楼层后准确平层停靠。

代码示例（简化版梯形图）

// 假设 I0.0 为一楼呼叫按钮输入
// Q0.0 为电梯上行输出
// Q0.1 为电梯下行输出
// I0.1 为电梯当前楼层在一楼的检测信号
// I0.2 为电梯当前楼层在二楼的检测信号

Network 1:
LD I0.0
AN I0.1
O Q0.0
= Q0.0

Network 2:
// 假设二楼呼叫按钮连接到 I0.3
LD I0.3
AN I0.2
O Q0.1
= Q0.1

代码分析

在第一段逻辑中，当一楼呼叫按钮（I0.0）按下，并且电梯当前不在一楼（AN I0.1）时，电梯上行输出（Q0.0）置位，电梯开始上行。第二段逻辑类似，二楼呼叫按钮（I0.3）按下且电梯不在二楼时，电梯下行输出（Q0.1）置位。这只是一个简单的示意，实际应用中还需要考虑很多细节，比如平层检测、门控制等。

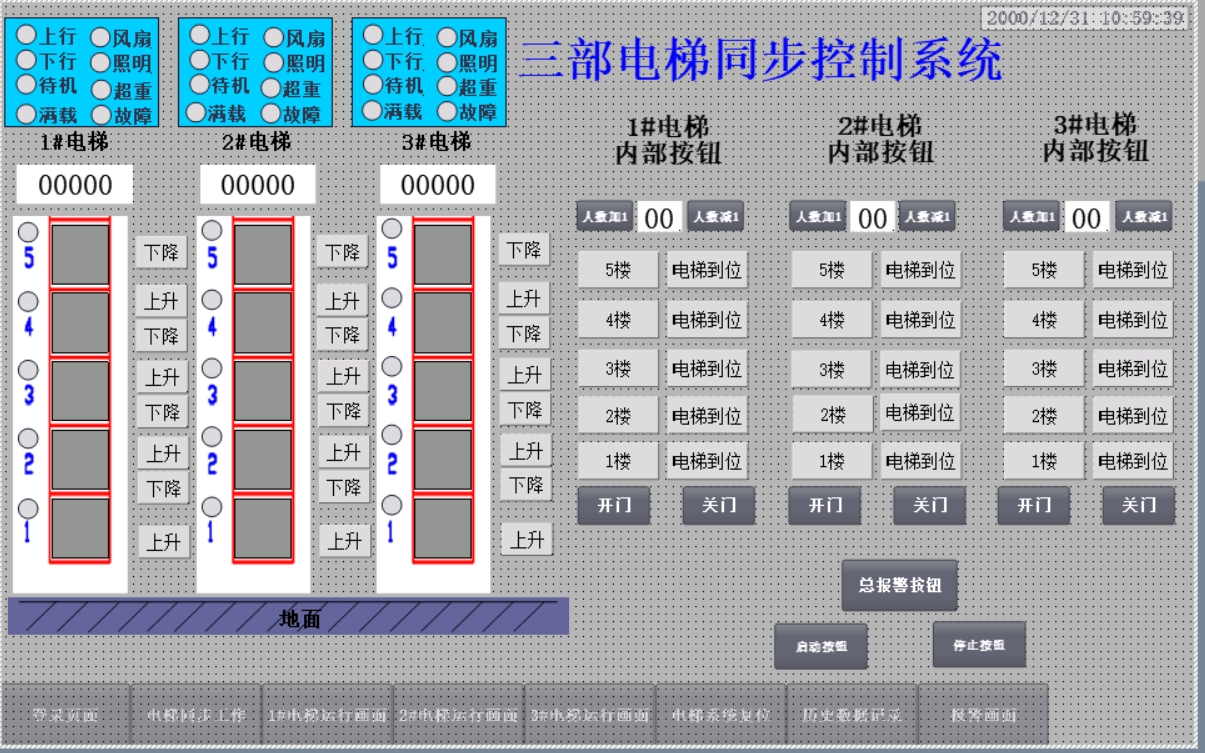

三、三部电梯联动控制

三部电梯的联动控制要复杂一些，需要综合考虑各种因素，以实现最优的调度，提高运行效率。比如，当有一个楼层呼叫时，系统要判断哪部电梯响应最为合适。

代码示例（部分 SCL 代码实现电梯调度逻辑）

VAR
    callFloor : INT; // 接收到的呼叫楼层
    elevator1Floor : INT; // 电梯1当前楼层
    elevator2Floor : INT; // 电梯2当前楼层
    elevator3Floor : INT; // 电梯3当前楼层
    closestElevator : INT; // 距离最近的电梯编号
END_VAR

// 假设 callFloor 已经接收到外部输入的呼叫楼层信号
// elevator1Floor、elevator2Floor、elevator3Floor 实时获取电梯当前楼层

IF (ABS(callFloor - elevator1Floor) <= ABS(callFloor - elevator2Floor)) AND
   (ABS(callFloor - elevator1Floor) <= ABS(callFloor - elevator3Floor)) THEN
    closestElevator := 1;
ELSIF (ABS(callFloor - elevator2Floor) <= ABS(callFloor - elevator1Floor)) AND
      (ABS(callFloor - elevator2Floor) <= ABS(callFloor - elevator3Floor)) THEN
    closestElevator := 2;
ELSE
    closestElevator := 3;
END_IF;

代码分析

这段 SCL 代码通过比较呼叫楼层与三部电梯当前楼层的距离绝对值，找出距离最近的电梯。先判断电梯 1 是否距离呼叫楼层最近，如果是，将 closestElevator 设为 1；否则，再判断电梯 2 是否最近，依此类推。之后就可以根据 closestElevator 的值，控制相应电梯前往呼叫楼层。

四、KTP1200 触摸屏应用

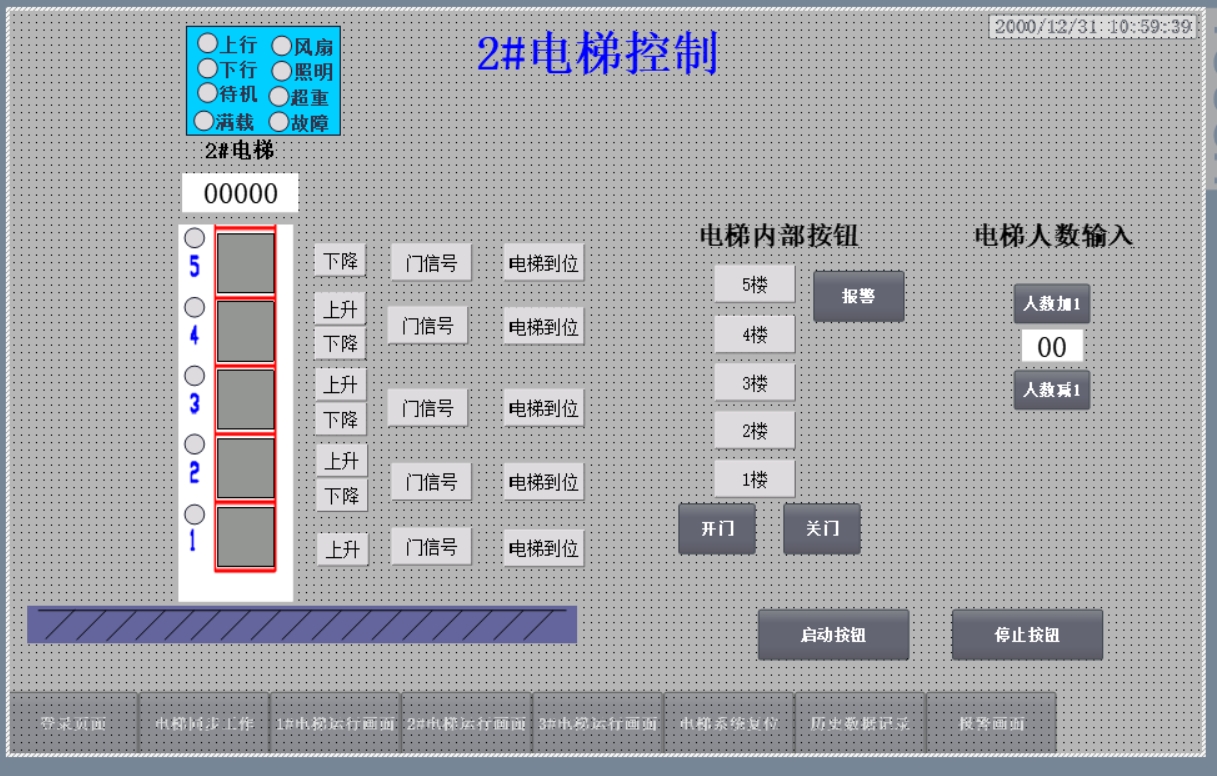

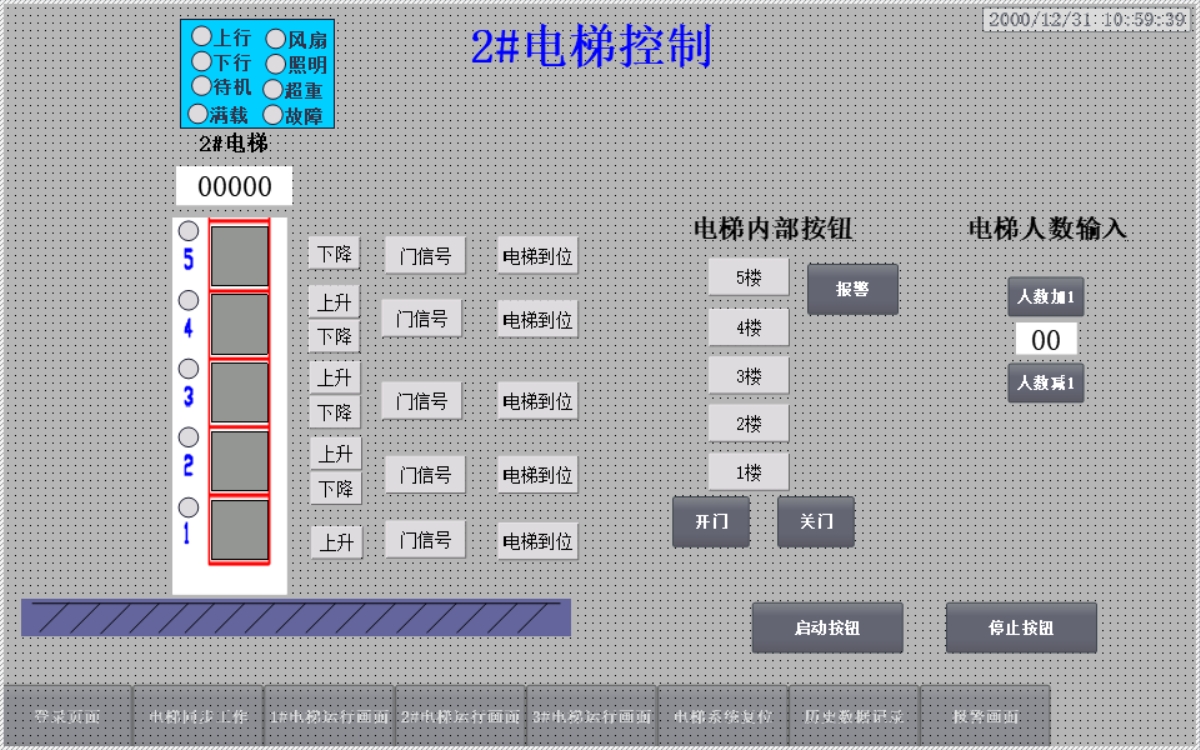

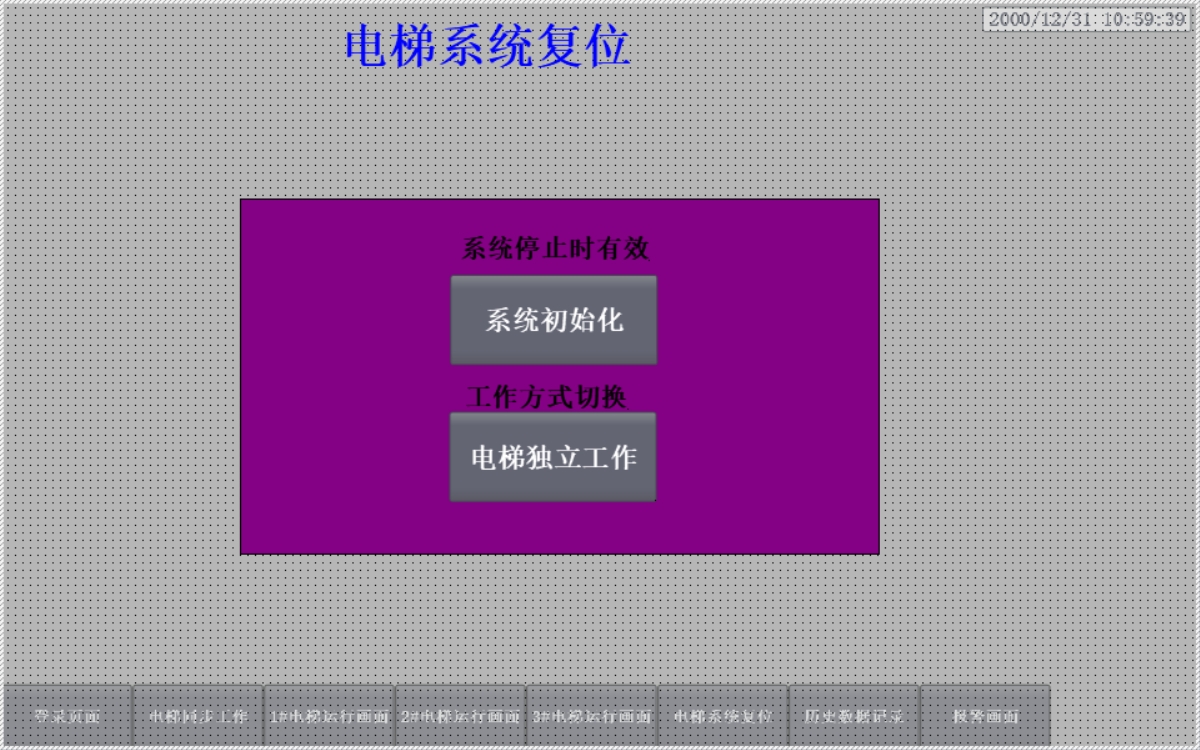

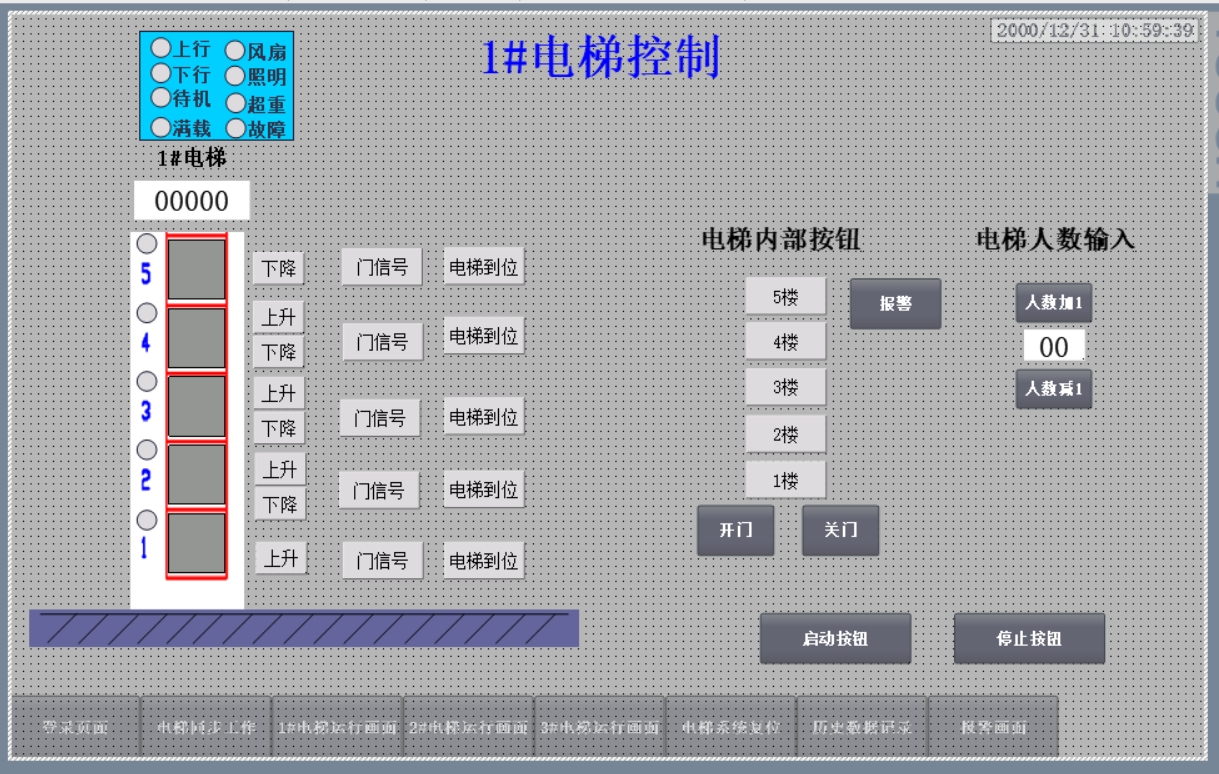

KTP1200 触摸屏与 1200PLC 的结合，让整个电梯控制系统的操作和监控变得更加人性化。在触摸屏上可以设计直观的界面，显示电梯的实时楼层、运行方向，还能设置一些系统参数，比如电梯的运行速度上限等。

通过在博途软件中对触摸屏进行组态，建立与 PLC 的数据连接，就能轻松实现这些功能。例如，将 PLC 中的电梯当前楼层数据变量关联到触摸屏的楼层显示控件上，实时更新显示。

五、总结

基于西门子 1200PLC 和 KTP1200 触摸屏构建的电梯控制系统，无论是单部电梯的精确控制，还是三部电梯的高效联动，都展现了西门子自动化产品在复杂控制系统中的强大能力。当然，实际的电梯控制系统还涉及到安全保护、通信冗余等诸多方面的完善，但这里所探讨的基本控制逻辑和方法，为深入研究电梯自动化控制提供了一个良好的开端。希望这篇文章能给对电梯控制系统感兴趣的小伙伴们一些启发。
