一、概述

本文档详细说明基于华大HC32L13x系列MCU的无霍尔无刷直流（BLDC）电机控制代码功能。该代码采用脉冲注入法（IPD）实现转子初始位置检测，结合反电动势（BEMF）检测技术实现电机无传感器闭环控制，适用于对成本敏感、空间受限的电机控制场景（如小型风扇、泵体、轻载电机驱动等）。

脉冲注入法，持续注入，启动低速运行过程中注入，电感法，ipd，力矩保持，无霍尔无感方案，媲美有霍尔效果。 bldc控制器方案，无刷电机。 提供源码，原理图。

代码整体基于华大DDL（Device Driver Library）开发，遵循模块化设计原则，涵盖时钟配置、GPIO初始化、ADC采样、PWM驱动、中断管理、电机控制核心算法等功能模块，具备启动稳定、运行高效、可靠性强的特点。

二、核心功能架构

代码功能架构分为基础层、硬件抽象层和应用层三层设计，各层职责清晰、逐层解耦：

（一）基础层

• 时钟配置：实现系统时钟初始化与频率校准，为整个系统提供稳定时钟源。
• 中断管理：统一管理MCU外设中断（定时器、ADC、GPIO等），实现中断优先级配置、标志位清除、中断使能/禁用等功能。
• 数据类型定义：标准化布尔型、浮点型、函数指针等基础数据类型，定义通用错误码枚举，保障代码可移植性。

（二）硬件抽象层

• GPIO驱动：配置电机驱动GPIO引脚（PWM输出、BEMF检测输入、按键输入、LED指示输出等），定义引脚方向、驱动能力、上下拉模式等参数。
• ADC驱动：初始化ADC模块，实现电机相电流、MOS管温度、转速相关信号的高精度采样。
• 定时器驱动：配置TIM3生成PWM波形（用于电机三相桥驱动）、TIM0实现定时中断（用于电机控制周期调度）、SysTick实现毫秒级系统滴答计时。
• 比较器（VC）驱动：利用VC模块检测反电动势过零点，为电机换相提供精准触发信号。
• 运算放大器（OPA）驱动：配置OPA实现信号放大，提升弱信号（如电流采样信号）的检测精度。

（三）应用层

• 电机启动控制：通过脉冲注入法（IPD）实现转子初始位置检测，确保电机平稳启动。
• 运行控制：基于反电动势过零点检测实现换相控制，动态调整PWM占空比以调节电机转速和扭矩。
• 状态监测与保护：实时监测电机锁死、MOS管过温、过流等异常状态，触发相应保护机制（如停机、重启）。
• 人机交互：处理用户按键输入（启动/停止、方向切换），通过LED指示电机运行状态。

三、关键功能详细说明

（一）系统初始化

系统上电后首先执行初始化流程，为电机控制提供基础运行环境：

1. 时钟初始化：配置RCH（内部高速时钟）为4MHz，通过PLL倍频至48MHz作为系统主时钟，配置HCLK、PCLK分频系数，使外设获得合适工作频率；同时配置SysTick定时器，生成1ms定时中断，用于系统延时和周期任务调度。
2. GPIO初始化：配置电机三相桥驱动引脚为PWM输出模式，BEMF检测引脚为模拟输入模式，用户按键引脚为上拉输入模式，LED引脚为推挽输出模式。
3. ADC初始化：配置ADC为单通道采样模式，选择合适的采样时钟和采样时间，使能相电流采样、温度采样等通道。
4. 定时器初始化：TIM3配置为互补PWM输出模式，生成20KHz PWM波形用于电机驱动；TIM0配置为定时中断模式，用于电机控制算法周期执行。
5. VC与OPA初始化：配置VC模块检测BEMF过零点，OPA模块放大电流采样信号，提升检测精度。

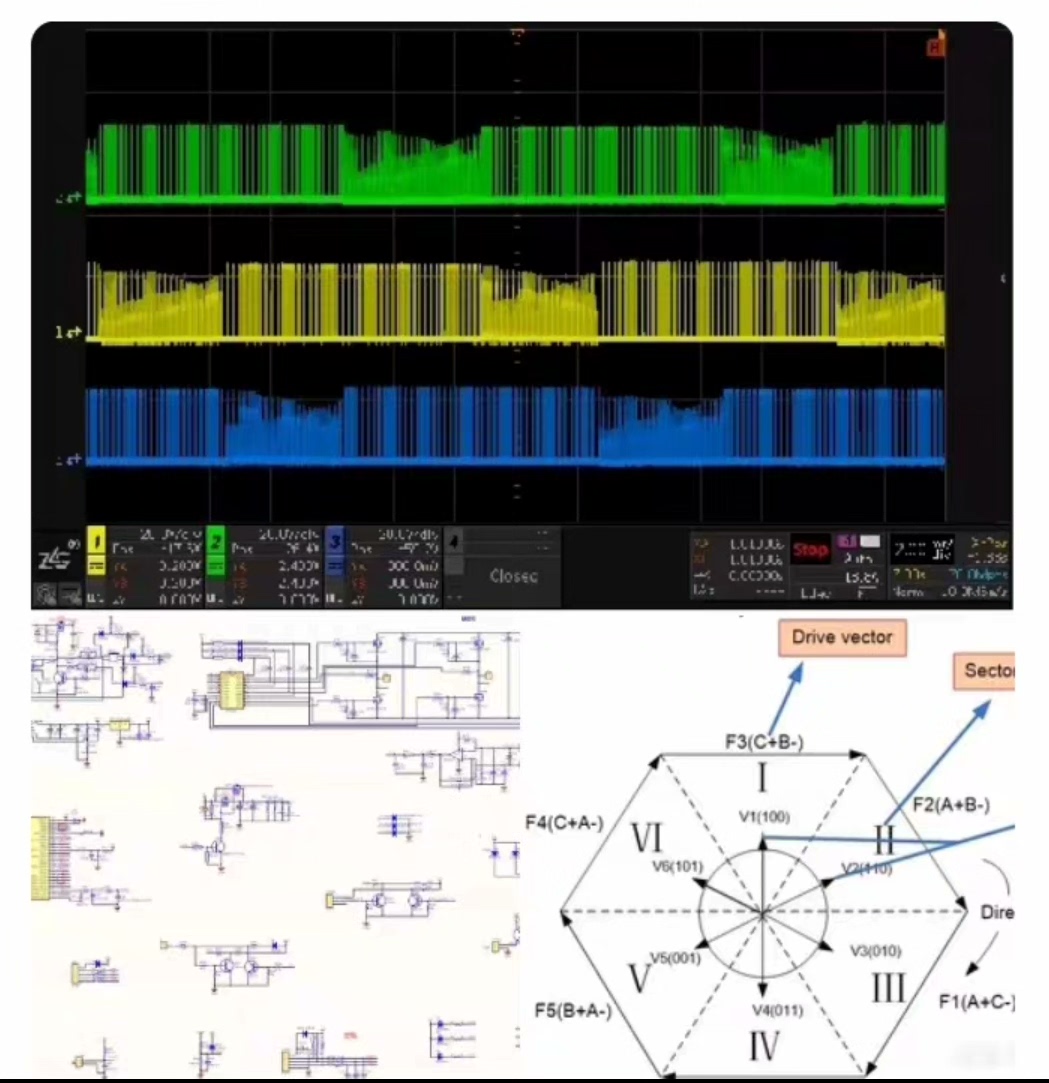

（二）转子初始位置检测（IPD）

无霍尔BLDC电机启动前需获取转子初始位置，否则无法实现正确换相，代码采用脉冲注入法（IPD）实现该功能：

1. 依次向电机三相绕组注入特定时序的短时电流脉冲（不同相组合导通）。
2. 通过ADC采样各相绕组的电流响应值，存储至电流检测数组。
3. 分析电流响应数据，判断转子所在的机械角度区间，确定初始位置。
4. 根据初始位置计算首个换相点，为电机启动做好准备。

该过程通过关闭所有MOS管→延时→导通特定相组合→采样电流→关闭MOS管的循环流程实现，注入脉冲的时长和间隔通过宏定义配置，确保检测精度和电机安全性。

（三）电机启动与运行控制

1. 启动阶段：基于IPD检测到的初始位置，按照预设换相序列输出PWM信号，逐步提升PWM占空比，使电机转速从0逐步上升至反电动势可稳定检测的阈值转速。
2. 运行阶段：当电机转速达到阈值后，切换至反电动势过零点检测模式，通过VC模块实时监测各相BEMF过零点信号，触发TIM3中断进行换相；同时根据用户设定的目标转速，动态调整PWM占空比，实现转速闭环控制。
3. 换相控制：采用六步换相法，根据电机转向（顺时针/逆时针）和当前换相状态，依次切换三相桥上下桥臂的导通状态，确保电机持续平稳运行。

（四）状态监测与保护机制

为保障电机和驱动系统安全，代码设计了完善的状态监测和保护功能：

1. 电机锁死保护：实时监测电机换相间隔，若超过设定时间未检测到换相信号，则判定为电机锁死，触发停机或重启机制，避免烧毁驱动管。
2. 过温保护：通过ADC采样MOS管温度，当温度超过设定阈值时，降低PWM占空比或停机，温度恢复后自动恢复运行。
3. 过流保护：通过ADC采样相电流，当电流超过安全阈值时，立即关闭所有MOS管，切断电机供电，防止电流过大损坏器件。
4. 按键控制：支持用户通过按键启动/停止电机，按键检测采用消抖处理，避免误触发。

（五）中断管理

代码通过中断机制实现实时响应，关键中断包括：

1. TIM3中断：PWM周期中断，用于换相控制和BEMF过零点检测。
2. ADC中断：采样完成中断，用于读取采样数据并进行滤波处理。
3. SysTick中断：1ms定时中断，用于周期执行电机控制算法、状态监测等任务。
4. VC中断：BEMF过零点中断，触发换相动作。

中断管理模块提供统一的中断使能、优先级配置、标志位清除接口，确保中断响应的及时性和可靠性。

四、核心设计特点

1. 无霍尔设计：无需霍尔传感器，通过脉冲注入法和反电动势检测实现电机控制，降低硬件成本和安装复杂度。
2. 模块化架构：各功能模块独立设计，接口清晰，便于维护和功能扩展。
3. 高可靠性：具备锁死、过温、过流等多重保护机制，避免器件损坏。
4. 可配置性：核心参数（如PWM频率、采样时间、保护阈值等）通过宏定义配置，适配不同规格电机。

五、应用场景与适配说明

该代码适用于功率较小（≤50W）、对成本敏感的无霍尔BLDC电机控制场景，如小型直流风扇、静音泵、小型家电等。用户可通过修改以下宏定义适配不同电机：

• PWM频率、周期和占空比限制。
• IPD脉冲注入时长和间隔。
• 反电动势检测阈值。
• 过温、过流保护阈值。
• 转速调节步长和目标转速范围。

六、总结

本代码基于HC32L13x系列MCU，实现了无霍尔BLDC电机的完整控制方案，涵盖初始化、转子位置检测、启动、运行、保护等全流程功能。代码采用模块化设计，兼顾可靠性、可移植性和可配置性，可直接用于相关产品开发，或根据具体需求进行二次开发。核心优势在于无需霍尔传感器降低成本，通过精准的脉冲注入和反电动势检测确保电机稳定运行，多重保护机制提升系统安全性。
