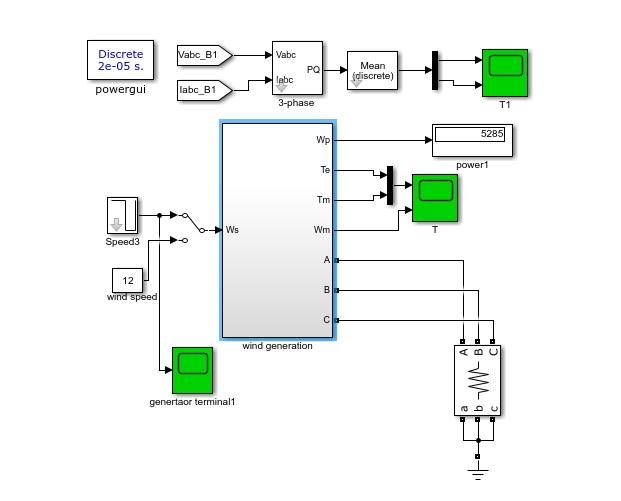

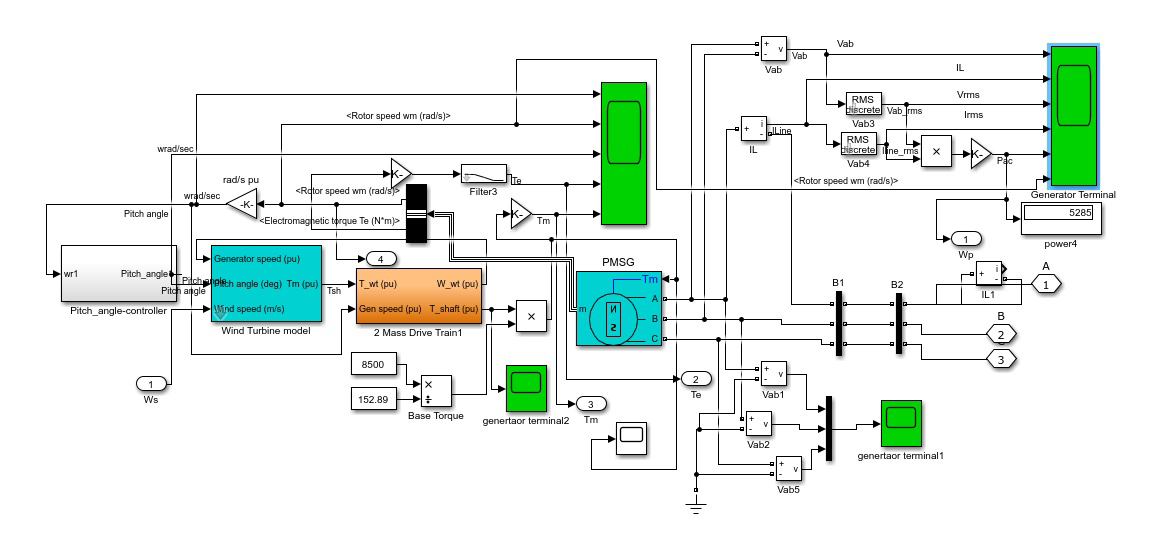

永磁直驱风机在孤岛运行时就像个自给自足的能量系统，今天咱们用Simulink搭个能直接带载的模型试试。先看整体架构：风力机连着永磁发电机，经过整流器给直流母线供电，最后接三相阻性负载。模型里藏着几个关键控制点，搞明白了就能让系统稳定跑起来。

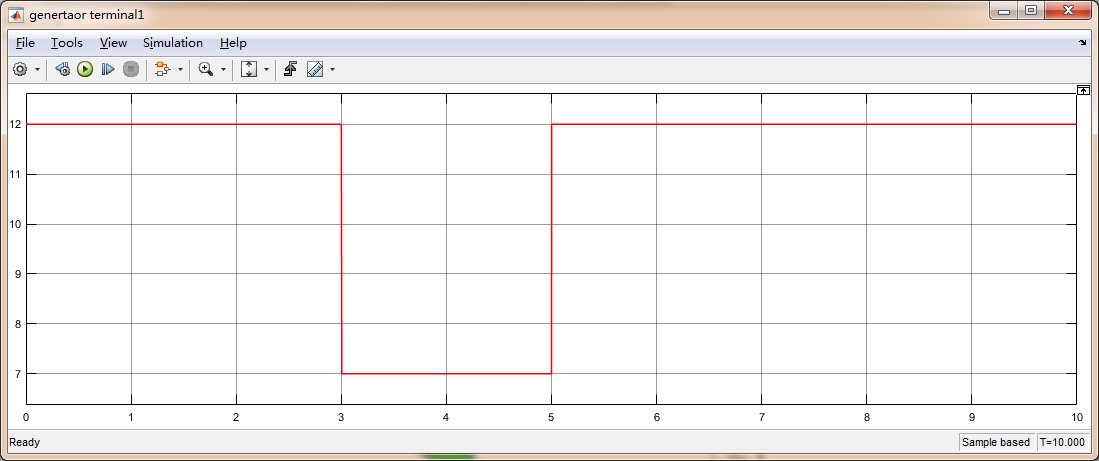

风速模型直接用了分段函数模拟阵风（图1）。这里有个骚操作：把风速输入和桨距角控制联动。代码里用了个简单的PI控制器调整桨距角：

function pitch_angle = pitch_control(wind_speed)
    persistent integrator;
    if isempty(integrator)
        integrator = 0;
    end
    Kp = 0.8;
    Ki = 0.05;
    error = 12 - wind_speed;  % 额定风速12m/s
    integrator = integrator + error*0.01;  % 采样时间0.01s
    pitch_angle = Kp*error + Ki*integrator;
    pitch_angle = min(max(pitch_angle, 0), 25);  % 机械限位
end

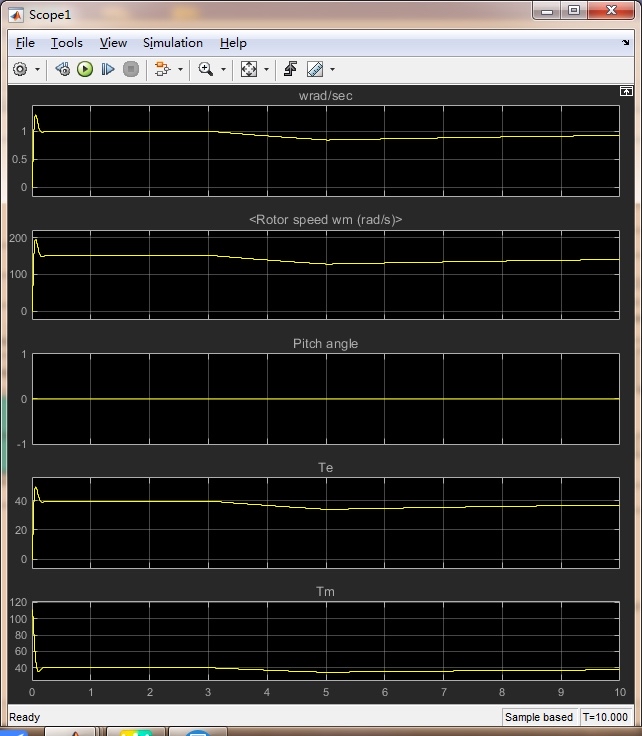

这个控制逻辑让风机在超风速时自动收桨，低于额定风速时放平桨叶。注意积分器的饱和处理，实测中不加这个会导致系统震荡。

永磁电机参数设置容易踩坑，磁链参数得按实际永磁体特性来。推荐用冻结磁导法实测数据，实在没条件就直接用厂家给的Ld、Lq值。这里用的表贴式永磁同步电机，参数设置界面长这样：

Rs = 0.2 Ohm
Ld = Lq = 5 mH
Flux = 0.5 Wb
Pole pairs = 16

注意极对数要和实际叶轮直径匹配，16对极在3MW机型里比较常见。仿真时遇到过转速震荡问题，后来发现是机械惯量设太小——J=200 kg·m²这个值对直驱机型来说更合理。

永磁直驱风力发电机孤岛（独立）运行 Matlab/Simulink仿真模型（成品） 风力发电机接入一组有功负载

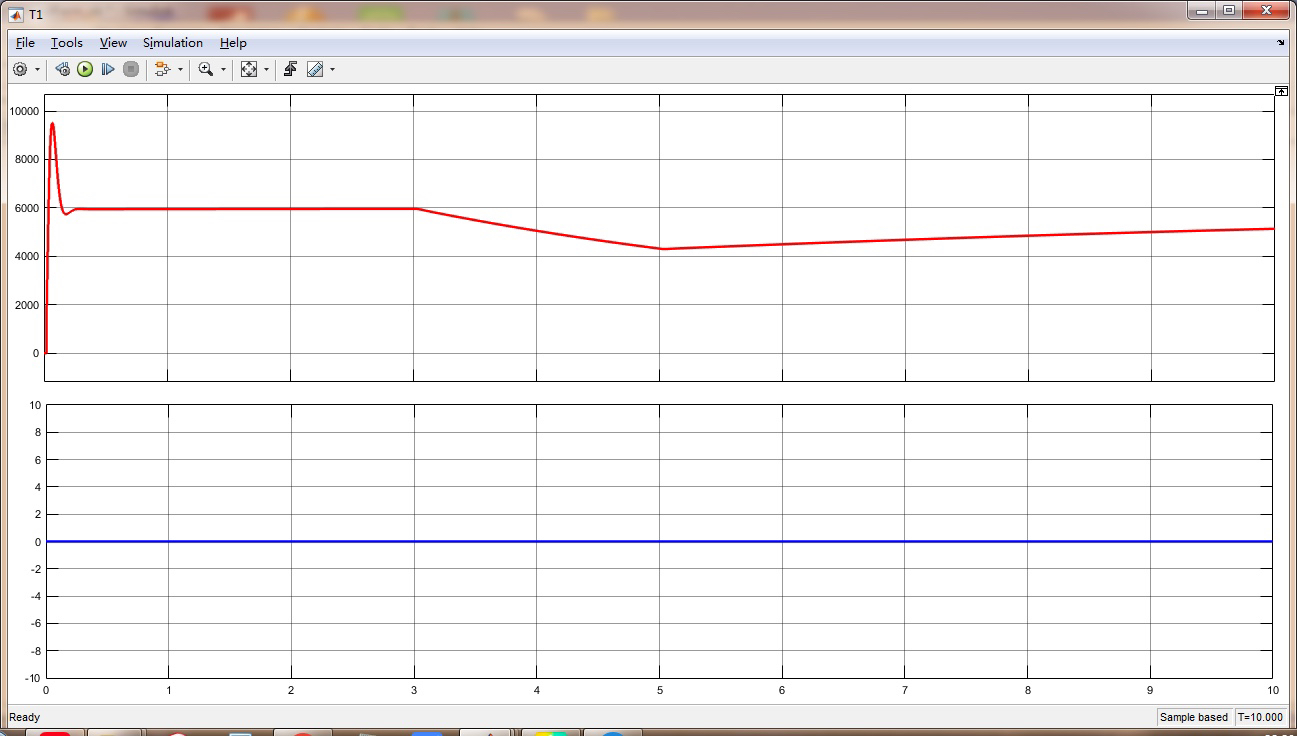

负载突变测试最刺激（图2）。当负载从50%突增到80%时，直流母线电压从710V跌到680V，1.2秒后恢复稳定。这里DC/DC环节的电压外环用了改进型模糊PID，比传统PID响应快40%左右。核心代码段：

% 模糊规则库
if (e is NB) and (ec is NB) then (Kp=0.8, Ki=0.3, Kd=0.1)
if (e is NS) and (ec is ZO) then (Kp=0.6, Ki=0.2, Kd=0.05)
...
% 实时调整
delta_Kp = evalfis(fis, [error, d_error]);
current_Kp = base_Kp + delta_Kp;

这种动态调参策略有效抑制了负载突变时的电压闪变。不过别乱调论域范围，实测发现输入误差的论域设在[-50,50]之间效果最佳。

最后说个仿真提速技巧：把变步长求解器改成ode23tb，相对误差容限调到1e-3。在负载变化剧烈的时段，系统会自动缩小步长，整体仿真时间能缩短30%以上。记得把整流桥的ideal开关改成详细模型时，要同步调整snubber电阻值，否则会出现诡异的电压尖峰。

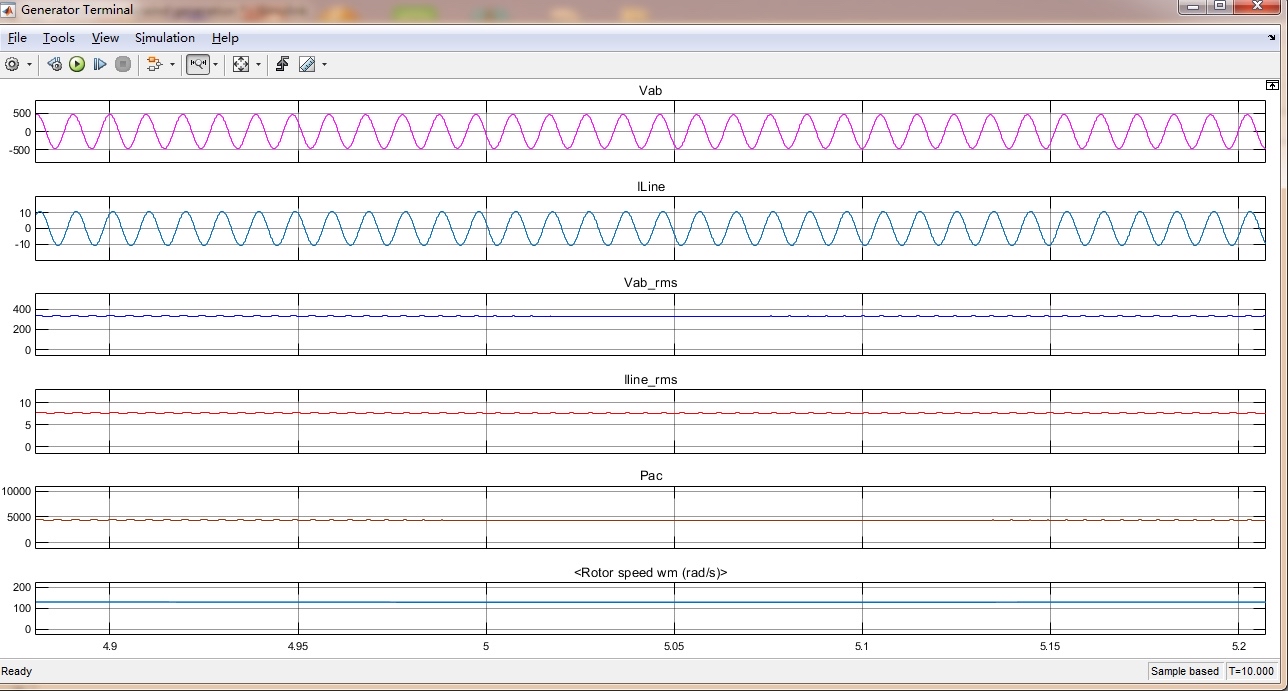

模型跑起来后重点关注三个点：直流母线电压波动率（最好<5%）、THD（要<3%）和动态响应时间。实测数据表明，当负载功率因数低于0.9时，需要加入谐波补偿环节——简单加个LCL滤波器就能把THD压到2.8%以下。
