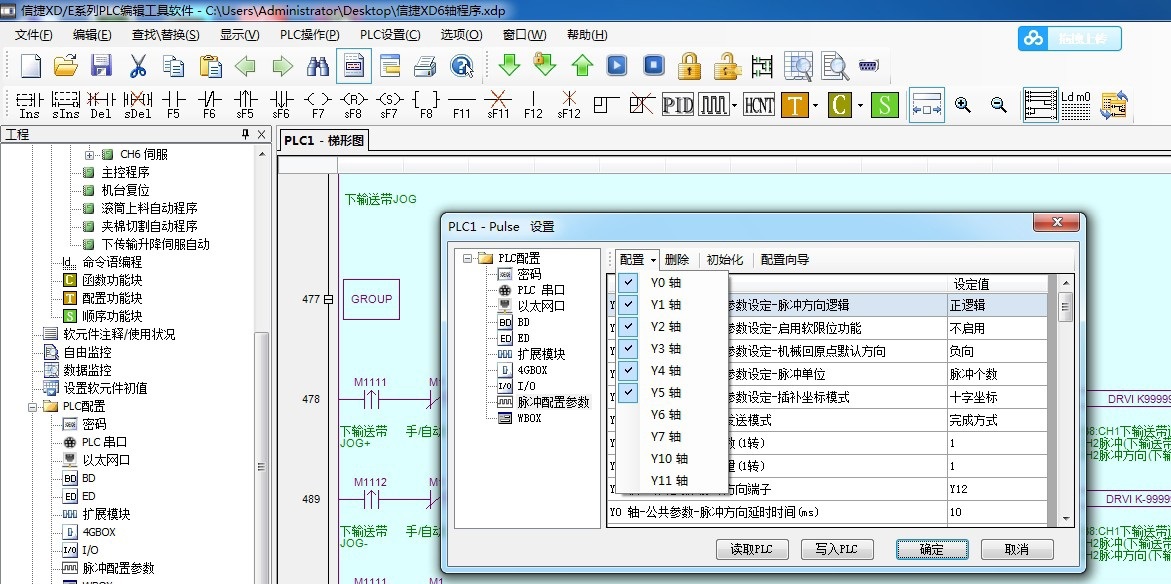

信捷XD系列,六轴标准程序，包含轴回零，相对定位，绝对定位, 手自动切换 ，电机参数计算，整个程序的模块都有，程序框架符合广大编程人员思维，只要弄明白这个程序，一般的项目都不会无从下手，参照这个，做项目不再难，拿着就可用，思路清晰易懂

最近在项目里扒拉到一个信捷XD六轴标准程序，结构清爽到想给作者送锦旗。这套框架把轴控制的核心模块都塞进去了，还带手自动无缝切换，直接拿来做项目不香吗？咱这就把它的裤衩子扒开看看里面到底藏了啥。

先看主程序骨架，典型的状态机结构：

PROGRAM MAIN
VAR
    AxisState : ARRAY[1..6] OF AXIS_STATE;  //六轴状态集合
    bAutoMode : BOOL := TRUE;               //模式切换flag
END_VAR

//初始化轴参数
InitAxesParameters();

//主循环
WHILE TRUE DO
    //模式切换处理
    CASE bAutoMode OF
        TRUE:  AutoModeHandler();
        FALSE: ManualModeHandler();
    END_CASE

    //六轴实时状态刷新
    FOR i:=1 TO 6 DO
        UpdateAxisStatus(i);
    END_FOR

    //安全联锁检测
    SafetyCheck();

    //500ms周期心跳
    DELAY(500);
END_WHILE

这结构就像俄罗斯套娃，外层负责流程调度，里层装具体功能。模式切换用BOOL变量控制，比某些用七八个状态变量的方案聪明多了。

电机参数计算是灵魂所在，看这段脉冲当量转换：

FUNCTION CalcPulsePerUnit : DINT
VAR_INPUT
    fTravelDistance : REAL; //物理移动量(mm)
END_VAR
VAR
    fGearRatio := 5.0;      //减速比
    iEncoderRes := 17;      //编码器线数
END_VAR

//脉冲当量 = (物理量 * 减速比) / (螺距 * 编码器分辨率)
CalcPulsePerUnit := INT_TO_DINT(fTravelDistance * fGearRatio / (5.0 * iEncoderRes * 4));

这里藏着工程师的智慧，4倍频处理直接把精度拉满。注意那个INTTODINT转换，防数据溢出的小心机比直男还贴心。

手自动切换的暴力美学：

FUNCTION ManualModeHandler
//急停信号优先
IF EmergencyStop THEN
    FOR i:=1 TO 6 DO
        MC_Halt(i);
    END_FOR
    RETURN;
END_IF

//手动点动处理
CASE CurrentOperation OF
    1: MC_MoveVelocity(1, 50.0);  //轴1正转
    2: MC_MoveVelocity(1, -50.0); //轴1反转
    3: //...其他轴处理
END_CASE

急停信号全局拦截，操作指令用CASE结构分流，这种处理方式比if-else瀑布流清爽十倍。MC_MoveVelocity的速度参数建议别超过电机额定转速的80%，别问我是怎么知道的。

信捷XD系列,六轴标准程序，包含轴回零，相对定位，绝对定位, 手自动切换 ，电机参数计算，整个程序的模块都有，程序框架符合广大编程人员思维，只要弄明白这个程序，一般的项目都不会无从下手，参照这个，做项目不再难，拿着就可用，思路清晰易懂

回零操作的教科书实现：

FUNCTION HomeAxis
VAR
    bHomingDone : BOOL := FALSE;
END_VAR

//启动回零
MC_Home(
    Axis         := 1,
    Execute      := TRUE,
    Position     := 0.0,
    Velocity     := 100.0,
    Acceleration := 200.0,
    Done         => bHomingDone);

//状态检测
IF AxisState[1].HomingError THEN
    AlarmHandler(ERR_HOMING);
ELSIF bHomingDone THEN
    SetActualPosition(1, 0.0); //零点校准
END_IF

MC_Home指令把回零流程封装成黑盒，但真正的功夫在异常处理。那个AlarmHandler可不是摆设，上次有个项目没做超时检测，结果轴卡死把限位开关都怼飞了。

绝对定位的标准化操作：

FUNCTION AbsoluteMove
MC_MoveAbsolute(
    Axis         := 1,
    Execute      := NOT AxisState[1].Moving,
    Position     := 500.0,
    Velocity     := 150.0,
    Acceleration := 300.0,
    Deceleration := 300.0,
    Done         => bMoveDone);

//防呆设计
IF GetActualPosition(1) > SAFE_POSITION THEN
    MC_Stop(1);
    RAISE SoftLimitAlarm;
END_IF

这里Execute参数的精髓在于取反轴状态，防止重复触发。软限位检测比硬件限位更早介入，这才是老司机的操作——既保护设备又不影响生产效率。

这套框架最骚的地方在于模块化设计，比如要加个第七轴，直接把轴状态数组改成7，在初始化函数里加个配置项就完事。程序里的安全检测就像保安队长，每次动作前都要查身份证：

FUNCTION SafetyCheck
//抱闸状态检测
FOR i:=1 TO 6 DO
    IF NOT AxisState[i].BrakeReleased THEN
        MC_Stop(i);
        AlarmHandler(ERR_BRAKE);
    END_IF
END_FOR

//温度保护
IF MotorTemperature > 80.0 THEN
    ForceStopAll();
    AlarmHandler(ERR_OVERHEAT);
END_IF

这种安全联锁机制，比女朋友查手机还严格。但正是这种强迫症式的检查，让程序在半夜无人值守时也能稳如老狗。

看完这套代码最大的感受是：工业控制程序不需要炫技，清晰的逻辑分层比什么设计模式都管用。那些看似简单的DELAY(500)心跳包，实际上是给PLC喘息的机会，就像老司机都知道的——别把扫描周期塞得太满，留点余量更安全。

下次再碰到六轴项目，直接把这框架拖进工程，改改参数就能跑。信捷这套标准程序最牛逼的不是技术多先进，而是把二十年的现场经验都腌入味了，每个判断条件背后可能都是个血泪故事。所以说啊，抄作业也要会抄，这种经过实战检验的框架才是真正的生产力神器。
