No.1023 基于S7-200 PLC和组态王注塑机控制系统 带解释的梯形图程序，接线图原理图图纸，io分配，组态画面

注塑产线上轰鸣的机器背后，一套靠谱的PLC控制系统才是真正的灵魂选手。今天咱们直接上干货，拿S7-200 PLC和组态王搭的注塑机控制系统开刀，从接线到梯形图，从IO分配到组态画面，把工业控制的裤衩都给扒干净了看。

先说硬件布局，24点数字量模块（EM223）接急停、安全门这些要命信号，4路模拟量模块（EM231）负责怼温度传感器。IO分配表长这样：

//--- 输入点位速记 ---

I0.0 急停按钮（常闭）

I0.1 安全门限位

I1.0 料筒温度1（PT100转4-20mA）

//--- 输出分配清单 ---

Q0.0 合模电磁阀

Q0.3 注射马达

AQW0 加热器PID输出

重点看急停处理这段梯形图：

|--|/|--(RST)--| //I0.0常闭触点

| Q0.0 | //急停触发时立即复位合模输出

|--|/|--(MOV)---| //同时清零注射速度设定值

| VD100,0 |

这里用了硬线急停直接切断输出，软件层面还补刀复位关键参数，双重保险防炸机。搞自动化的都懂，安全回路必须玩真的，出事故可不是闹着玩的。

温度控制这块得祭出PID指令：

MOVR 180.0, VD200 //设定温度180℃

MOVR PV, VD204 //当前温度值

PID VB100, VD200, VD204, AQW0 //输出到加热器

重点注意S7-200的PID指令得先初始化向导，别傻乎乎直接调。当年我就踩过坑，参数没整对直接给加热管干红了，车间主任差点没把我头拧下来。

组态王画面设计有讲究，主界面必须突出三个要素：

1. 动态模具开合动画（绑定Q0.0状态）
2. 温度曲线趋势图（每秒采集VD204）
3. 红色报警弹窗（当T1>190℃触发）

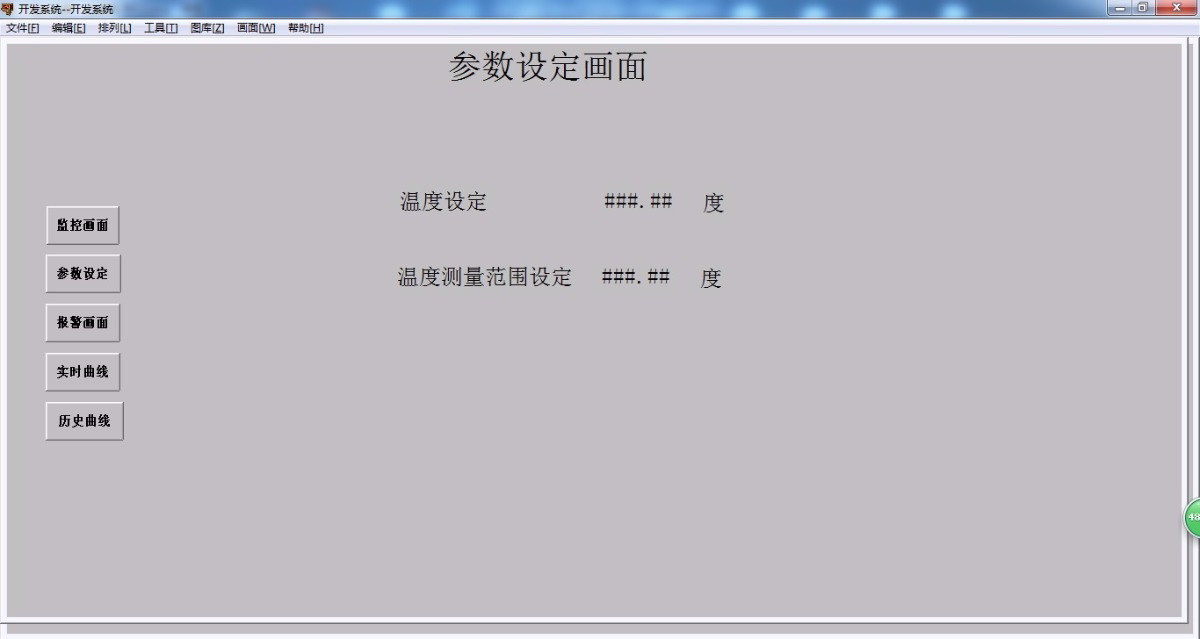

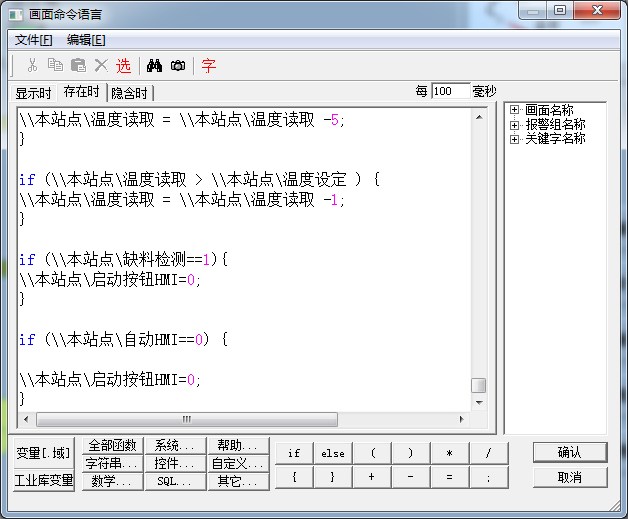

关键技巧是用\\本站点\PLC1.Q0.0这种地址格式直连变量，动画脚本里加个条件判断：

IF \\本站点\PLC1.I0.0 == 0 THEN

Alarm("急停触发！")

ENDIF

调试时最容易翻车的地方在模拟量滤波，特别是PT100信号容易受变频器干扰。建议在EM231模块上加个RC滤波电路，程序里再做移动平均：

MOVW AIW0, VW300

+I VW302, VW300

/I 4, VW300 //4次采样取平均

最后说个血泪教训：接线时千万把PE端接瓷实了，上次有个兄弟地线虚接导致Q0.2输出飘忽不定，电磁阀跟抽风似的乱跳，整个注塑件出模时直接喷出来，场面堪比爆破现场...

这套系统跑起来之后，别忘了在组态王里做操作日志功能。用脚本把每次报警事件写入CSV文件，回头设备出毛病了直接查日志，比老师傅的直觉靠谱多了。

（注：文中涉及原理图、完整梯形图等资料，老规矩三连后私信踹我）
