  大家好,这里是海浪学长毕设专题,本次分享的课题是

  🎯基于CBAM注意力机制的网络流量特征图生成技术研究

选题背景意义

  随着互联网与大数据技术的快速发展，网络已经成为人们日常生活、工作和信息共享的重要工具。然而，网络在带来便利的同时，也面临着日益严峻的安全威胁。各种网络攻击手段层出不穷，如DDoS攻击、端口扫描、Web攻击等，这些攻击不仅会导致数据泄露、系统瘫痪，还可能造成巨大的经济损失和社会影响。根据相关统计数据，网络安全事件的发生率呈逐年上升趋势，传统的网络安全防护手段已经难以应对复杂多变的网络攻击。

  在网络安全防护体系中，入侵检测系统（IDS）扮演着至关重要的角色。入侵检测系统能够实时监控网络流量，检测并识别潜在的攻击行为，为网络安全提供及时的预警和响应。传统的入侵检测方法主要基于规则匹配和特征签名，这些方法虽然简单直接，但存在着误报率高、难以检测未知攻击等局限性。随着机器学习和深度学习技术的发展，越来越多的研究者将这些技术应用于入侵检测领域，旨在提高检测的准确性和效率。

  然而，现有的基于深度学习的入侵检测模型仍然存在一些问题。首先，在网络流量特征图生成过程中，传统方法没有充分考虑原始数据集中离散型和连续型变量的处理差异，导致生成的特征图质量不高，影响后续检测性能。其次，在特征提取阶段，大多数模型采用CNN和RNN的组合方式，需要分步提取空间特征和时间序列信息，这种方法无法充分捕获网络流量的时空依赖关系，且容易出现梯度消失、过拟合等问题。因此，研究一种高效的网络入侵检测模型，解决上述问题，具有重要的理论意义和实际应用价值。;研究旨在提出一种基于TCN与CBAM的网络入侵检测模型，重点解决网络流量特征图生成和特征提取两个关键问题。通过充分考虑离散型和连续型变量的处理差异，生成高质量的网络流量特征图；利用TCN与CBAM的优势，构建高效的特征提取和分类模型，提高入侵检测的性能。本研究不仅有助于推动网络入侵检测技术的发展，也为网络安全防护提供了新的思路和方法。

数据集

  网络入侵检测模型的性能很大程度上依赖于高质量的数据集。一个好的数据集应该包含丰富的网络流量样本，涵盖各种正常行为和攻击行为，并且具有良好的标注信息。在构建入侵检测数据集时，需要经过数据采集、数据清洗与筛选、数据标注、数据格式转换与划分等多个步骤。下面将详细介绍数据集构建的各个环节，帮助学生了解如何制作和处理入侵检测数据集。

数据采集

  数据采集是构建数据集的第一步，也是最基础的一步。对于网络入侵检测任务，数据采集的主要目标是获取真实的网络流量数据，包括正常流量和各种攻击流量。常用的数据采集方式有两种：使用开源数据集和自主采集数据。

  开源数据集是网络入侵检测研究中常用的数据源。这些数据集通常由专业机构或研究人员构建，包含了丰富的网络流量样本和详细的标注信息。例如，UNSW_NB15数据集和CIC-IDS2017数据集是目前入侵检测领域广泛使用的两个开源数据集。UNSW_NB15数据集由新南威尔士大学堪培拉网络靶场实验室创建，包含了9种攻击类型和正常流量样本；CIC-IDS2017数据集由加拿大通信与信息中心构建，包含了14种最新的攻击类型。这些开源数据集可以通过相应的官方渠道获取，为研究人员提供了便利的研究资源。

  自主采集数据是另一种重要的数据获取方式。对于一些特定的研究场景或新出现的攻击类型，开源数据集可能无法满足需求，此时需要自主采集数据。自主采集数据的方法包括在实验环境中模拟攻击和在真实网络环境中捕获流量。在实验环境中模拟攻击时，可以使用各种攻击工具（如Nmap、Metasploit等）生成不同类型的攻击流量，并使用流量捕获工具（如Wireshark、Tcpdump等）记录网络流量。在真实网络环境中捕获流量时，需要在网络边界部署流量捕获设备，实时监控和记录网络流量。自主采集数据可以获得更贴近实际应用场景的数据，但需要投入更多的时间和资源。

  在数据采集过程中，需要注意数据的多样性和代表性。学生应该尽可能收集不同网络环境、不同时间段、不同攻击类型的流量数据，以确保数据集的多样性。同时，需要保证数据的代表性，即数据集能够反映真实网络环境中的流量分布和攻击特征。此外，还需要注意数据的合法性和隐私保护，确保采集的数据不包含敏感信息或违反相关法律法规。

  当你选择使用开源数据集时，需要仔细了解数据集的基本信息，包括数据集的来源、构建方法、包含的特征和攻击类型等。同时，需要评估数据集的质量和适用性，确保数据集能够满足你的研究需求。对于自主采集的数据，需要建立完善的数据采集流程和质量控制机制，确保采集的数据准确、完整、可靠。

数据类型	描述	示例
正常流量	网络中的正常通信数据	合法的网页浏览、文件传输、邮件通信等
攻击流量	具有恶意意图的网络流量	DoS攻击、端口扫描、SQL注入、XSS攻击等
异常流量	偏离正常模式但可能非恶意的流量	突发的大流量下载、不常见的端口通信等

数据清洗与筛选

  采集到的原始网络流量数据通常包含大量的噪声和冗余信息，需要进行清洗和筛选，以提高数据的质量和可用性。数据清洗与筛选的主要目的是去除噪声、处理缺失值、消除冗余信息，为后续的数据处理和分析做好准备。

  首先，需要对原始数据进行初步的清洗，去除无效数据和噪声。无效数据包括格式错误的数据、重复的数据、异常值等。例如，在网络流量数据中，可能存在一些格式不规范的数据包记录，或者由于采集设备故障导致的异常数据点。这些数据会影响后续的分析结果，需要及时去除。噪声数据是指与研究目标无关的信息，例如网络中的广播数据包、ARP数据包等。这些数据虽然在网络通信中是正常的，但对于入侵检测任务来说没有意义，需要过滤掉。

  其次，需要处理数据中的缺失值。在实际的网络流量数据中，由于各种原因（如采集设备故障、网络传输错误等），可能会出现数据缺失的情况。缺失值会影响模型的训练和预测结果，需要采取适当的方法进行处理。常用的缺失值处理方法包括删除法、替换法和插值法。删除法是直接删除包含缺失值的样本或特征，适用于缺失值比例较小的情况；替换法是用固定值（如均值、中位数、众数等）替换缺失值；插值法是根据已有的数据点推断缺失值的可能取值，常用的插值方法包括线性插值、多项式插值等。

  此外，还需要进行数据的去冗余处理。网络流量数据中可能存在大量的冗余信息，例如重复的数据包、相同的连接记录等。这些冗余信息会增加数据的存储和计算成本，影响模型的训练效率。去冗余处理可以通过比较样本之间的相似度，去除重复或高度相似的样本。同时，还可以通过特征选择的方法，去除冗余的特征，保留对分类任务有用的特征。

  在数据清洗与筛选过程中，学生需要根据具体的数据集和研究目标，选择合适的处理方法。例如，对于UNSW_NB15和CIC-IDS2017这样的开源数据集，通常已经经过了初步的清洗和筛选，但仍然需要根据研究需求进行进一步的处理。对于自主采集的数据，由于采集环境和方法的差异，可能需要更复杂的清洗和筛选过程。

  你在进行数据清洗与筛选时，需要注意保持数据的完整性和真实性。避免过度清洗导致有用信息的丢失，同时确保处理后的数据能够真实反映原始数据的特征。此外，还需要记录清洗和筛选的过程和方法，以便后续的分析和验证。

数据标注

  数据标注是构建入侵检测数据集的关键步骤之一。标注的目的是为每个网络流量样本分配一个类别标签，指示该样本是正常流量还是某种攻击流量。准确的标注信息对于模型的训练和评估至关重要。

  对于开源数据集来说，通常已经包含了预定义的类别标签。例如，UNSW_NB15数据集将样本分为正常流量和9种攻击类型（Exploits、Reconnaissance、DoS、Generic、Shellcode、Fuzzers、Worms、Backdoors、Analysis）；CIC-IDS2017数据集将样本分为正常流量和14种攻击类型。这些预定义的标签为研究人员提供了便利，但在使用前需要仔细了解标签的定义和划分标准，确保标签的准确性和一致性。

  对于自主采集的数据，需要进行人工标注或自动标注。人工标注是指由领域专家根据网络流量的特征和行为，手动为每个样本分配标签。这种方法标注的准确性较高，但效率较低，适用于样本数量较少的情况。自动标注是指利用现有的入侵检测系统或工具，对采集到的流量数据进行自动检测和分类，生成初步的标签。自动标注的效率较高，但可能存在误报和漏报的情况，需要人工进行审核和修正。

  在数据标注过程中，需要注意标签的一致性和完整性。一致性是指标签的定义和划分标准在整个数据集中保持一致，避免出现同一类型的样本被标记为不同类别的情况。完整性是指确保每个样本都有对应的标签，避免出现无标签的样本。此外，还需要注意标签的平衡性，即不同类别的样本数量应该相对均衡，避免出现样本不平衡的问题。样本不平衡会导致模型在训练过程中偏向于样本数量较多的类别，影响检测的准确性。

  学生在进行数据标注时，可以采用分层标注的方法，先标注一部分样本，然后利用这些标注好的样本训练一个初步的模型，再用该模型对剩余样本进行自动标注，最后由人工进行审核和修正。这种方法可以提高标注的效率和准确性。同时，还可以利用众包的方式，邀请多个标注人员对同一批样本进行标注，然后通过投票或一致性检查的方法确定最终的标签，提高标注的可靠性。

数据格式转换与划分

  经过清洗、筛选和标注后的数据集，需要进行格式转换和划分，以适应后续模型训练和评估的需要。数据格式转换的目的是将原始的网络流量数据转换为模型可以处理的格式；数据划分的目的是将数据集分为训练集、验证集和测试集，用于模型的训练、调优和评估。

  首先，需要将原始的网络流量数据转换为结构化的数据格式。原始的网络流量数据通常以数据包或连接记录的形式存在，需要提取相关的特征，转换为表格形式的数据。常用的特征包括网络层特征（如IP地址、端口号、协议类型等）、传输层特征（如TCP标志位、数据包长度、传输速率等）和应用层特征（如HTTP方法、URL、请求头等）。特征提取的过程需要根据研究目标和模型需求进行设计，确保提取的特征能够反映网络流量的本质特征和攻击行为的特点。

  对于深度学习模型来说，通常需要将结构化的数据转换为向量或矩阵的形式。例如，在基于图像的入侵检测方法中，需要将网络流量数据转换为灰度特征图；在基于序列的方法中，需要将数据转换为时间序列向量。数据格式转换的过程需要考虑模型的输入要求和数据的特性，确保转换后的数据能够被模型有效处理。

  其次，需要对数据集进行划分。常用的划分方法是将数据集分为训练集、验证集和测试集，比例通常为7:2:1或6:2:2。训练集用于模型的训练，验证集用于模型的调优和选择最佳参数，测试集用于评估模型的最终性能。数据划分时需要注意保持不同集合之间的样本分布一致，避免出现训练集和测试集分布差异较大的情况，影响模型的泛化能力。

  在数据划分过程中，可以采用分层抽样的方法，确保每个类别的样本在不同集合中的比例相同。这种方法可以有效避免样本不平衡问题对模型训练和评估的影响。同时，还需要注意数据的随机性，避免由于划分不当导致的过拟合或欠拟合问题。

  你在进行数据格式转换时，需要仔细了解模型的输入要求和数据的特性，选择合适的转换方法。例如，对于基于TCN的模型，需要将数据转换为时间序列的形式，确保数据的时间顺序和因果关系；对于基于CNN的模型，需要将数据转换为矩阵或图像的形式，便于提取空间特征。在数据划分时，需要建立合理的划分策略，确保划分后的数据集能够有效评估模型的性能。

  此外，还需要注意数据的存储和管理。处理后的数据集应该采用适当的格式进行存储，便于后续的读取和使用。同时，需要建立完善的数据管理机制，包括数据的版本控制、备份和恢复等，确保数据的安全性和可用性。

数据集类型	比例	用途
训练集	60%-70%	用于模型的参数学习和训练
验证集	10%-20%	用于模型的超参数调优和性能验证
测试集	10%-20%	用于评估模型的最终性能

功能模块

  基于TCN与CBAM的网络入侵检测模型主要由四个功能模块组成，分别是数据预处理模块、网络流量特征图生成模块、特征提取模块和检测与分类模块。这些模块相互协作，共同完成网络入侵检测的任务。数据预处理模块负责对原始网络流量数据进行清洗、转换和标准化，为后续处理提供高质量的输入数据；网络流量特征图生成模块负责将预处理后的数据转换为灰度特征图，便于模型进行特征提取；特征提取模块利用TCN与CBAM的优势，提取网络流量的时空特征和重要的局部信息；检测与分类模块负责对提取的特征进行分类，判断网络流量是否属于攻击行为，并识别具体的攻击类型。

数据预处理模块

  数据预处理是网络入侵检测模型的第一步，也是非常重要的一步。原始网络流量数据通常包含大量的噪声、冗余信息和格式不一致的问题，需要进行预处理，以提高数据的质量和可用性。数据预处理模块的主要功能包括非数值特征转换、数据归一化、混合采样和特征选择。

  非数值特征转换是将原始数据中的非数值特征转换为数值特征的过程。在网络流量数据中，存在一些非数值特征，如协议类型（TCP、UDP、ICMP）、服务类型（HTTP、FTP、SMTP）等。这些非数值特征无法直接输入到深度学习模型中，需要转换为数值形式。常用的转换方法包括标签编码（Label Encoding）和独热编码（One-Hot Encoding）。标签编码将每个非数值特征映射为一个整数，适用于特征之间存在顺序关系的情况；独热编码将每个非数值特征映射为一个二进制向量，适用于特征之间不存在顺序关系的情况。在实际应用中，可以根据特征的性质选择合适的转换方法。

  数据归一化是将不同特征的取值范围统一到相同区间的过程。原始网络流量数据中的不同特征可能具有不同的取值范围，例如，数据包长度的取值范围可能是0到1500字节，而传输速率的取值范围可能是0到1000Mbps。这种取值范围的差异会影响模型的训练效果，导致模型偏向于取值范围较大的特征。数据归一化可以消除这种影响，常用的方法包括最大最小归一化（Min-Max Scaling）和标准化（Standardization）。最大最小归一化将特征值映射到[0,1]区间；标准化将特征值转换为均值为0、标准差为1的分布。数据归一化不仅可以提高模型的训练效率，还可以改善模型的泛化能力。

方法名称	描述	应用场景
SMOTE	合成少数类过采样技术，通过生成新的少数类样本来平衡数据集	处理样本不平衡问题
Tomek Links	删除边界附近的多数类样本，减少类间重叠	提高分类边界的清晰度
SMOTETomek	结合SMOTE和Tomek Links的混合采样方法	同时增加少数类样本和减少多数类样本
特征扰动	对特征值进行微小的随机扰动，生成新的样本	增加数据多样性，提高模型泛化能力
混合采样是处理样本不平衡问题的重要方法。在网络入侵检测数据集中，正常流量样本的数量通常远远大于攻击流量样本的数量，这种样本不平衡问题会导致模型在训练过程中偏向于正常流量，影响对攻击流量的检测性能。混合采样方法结合了过采样和欠采样的优点，通过增加少数类样本的数量和减少多数类样本的数量，实现样本的平衡。常用的混合采样方法包括SMOTE-Tomek方法和SMOTE-ENN方法。SMOTE-Tomek方法先使用SMOTE算法生成少数类的合成样本，然后使用Tomek Links算法删除边界附近的多数类样本；SMOTE-ENN方法先使用SMOTE算法生成少数类的合成样本，然后使用Edited Nearest Neighbors算法删除噪声样本。混合采样可以有效提高模型对少数类样本的检测能力，改善模型的整体性能。

  特征选择是从原始特征中选择对分类任务有用的特征的过程。网络流量数据通常包含大量的特征，其中一些特征可能是冗余的或与分类任务无关的。特征选择可以减少特征的维度，降低计算复杂度，避免过拟合问题。常用的特征选择方法包括过滤式方法、包裹式方法和嵌入式方法。过滤式方法基于特征的统计特性进行选择，如皮尔逊相关系数、信息增益等；包裹式方法将特征选择与模型训练相结合，通过评估不同特征子集的性能来选择最优的特征子集；嵌入式方法在模型训练过程中自动进行特征选择，如Lasso回归、随机森林等。在实际应用中，可以结合多种特征选择方法，选择最优的特征子集。

  数据预处理模块的设计需要考虑数据的特点和模型的需求，选择合适的预处理方法和参数。同时，需要建立完善的预处理流程和质量控制机制，确保预处理后的数据质量和一致性。数据预处理的质量直接影响后续模块的性能，因此需要给予足够的重视。

网络流量特征图生成模块

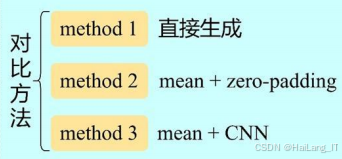

  网络流量特征图生成模块是将预处理后的网络流量数据转换为灰度特征图的过程。生成高质量的特征图对于提高模型的检测性能至关重要。传统的特征图生成方法主要包括直接生成法、补零法和截断法，这些方法没有充分考虑原始数据集中离散型和连续型变量的处理差异，导致生成的特征图质量不高。本研究提出了一种基于信息熵与classical-kNN估计算法的特征图生成方法，旨在生成高质量的网络流量特征图。

  信息熵是衡量数据不确定性的重要指标，对于离散型变量，可以直接使用信息熵来衡量其不确定性。信息熵的计算公式为：H(X) = -ΣP(x)log2P(x)，其中X是离散型随机变量，P(x)是X取值为x的概率。信息熵越大，说明变量的不确定性越高，包含的信息越多。对于离散型变量，我们可以计算其信息熵，然后根据熵值对数据进行过滤，保留信息含量高的样本和特征。

  对于连续型变量，由于其取值是连续的，不能直接使用信息熵来计算不确定性。此时，可以使用classical-kNN估计算法来估计其熵值。classical-kNN估计算法是一种非参数估计方法，通过计算k个最近邻样本的距离来估计概率密度，然后根据概率密度计算熵值。具体步骤如下：首先，对于每个连续型变量，计算所有样本之间的欧氏距离；然后，对于每个样本，找到其k个最近邻样本；接着，根据k个最近邻样本的距离计算概率密度估计值；最后，根据概率密度估计值计算熵值。

  在计算得到离散型和连续型变量的熵值后，需要对数据进行过滤。过滤的目的是保留信息含量高的样本和特征，去除信息含量低的样本和特征，以提高特征图的质量。过滤的方法可以根据熵值的大小，选择合适的阈值，保留熵值大于阈值的样本和特征。

  过滤后的数据集需要转换为灰度特征图。转换的方法是将每个样本的特征向量转换为一个矩阵，然后将矩阵映射为灰度图像。具体步骤如下：首先，确定特征图的尺寸，如32×32或64×64；然后，将样本的特征向量重塑为对应的矩阵；接着，将矩阵中的每个元素映射到[0,255]的灰度值范围；最后，得到灰度特征图。

  为了提高特征图的质量，还可以使用CNN编码器对特征图进行优化。CNN编码器是一种基于卷积神经网络的自编码器，可以学习数据的低维表示，并生成高质量的特征图。具体步骤如下：首先，将过滤后的数据集输入到CNN编码器中；然后，编码器学习数据的低维表示；接着，解码器根据低维表示生成重建的特征图；最后，通过训练编码器和解码器，最小化重建误差，生成高质量的特征图。

  网络流量特征图生成模块的设计需要充分考虑离散型和连续型变量的处理差异，选择合适的熵值计算方法和过滤策略。同时，需要优化特征图的生成过程，确保生成的特征图能够准确反映网络流量的特征和攻击行为的特点。高质量的特征图可以提高后续特征提取和分类模块的性能，从而提高整个入侵检测系统的检测准确性。

特征提取模块

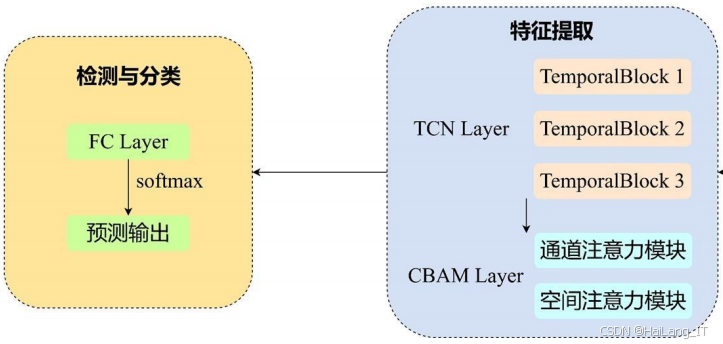

  特征提取模块是网络入侵检测模型的核心部分，负责从网络流量特征图中提取有用的特征信息。本研究采用TCN与CBAM相结合的方法进行特征提取，充分发挥两者的优势，提高特征提取的效率和准确性。

  TCN是一种基于一维卷积网络的序列建模方法，通过扩张因果卷积和残差模块的设计，能够同时捕获网络流量的时间和空间特征。扩张因果卷积是TCN的核心组件，通过在卷积核中引入扩张率（dilation rate），可以指数级地增加感受野，捕获长距离的依赖关系。因果卷积确保了模型在处理序列数据时的因果关系，即当前时刻的输出只依赖于当前时刻和过去时刻的输入。残差模块通过跳过连接（skip connection）的设计，解决了深层网络中的梯度消失问题，提高了模型的训练稳定性。

  CBAM是一种轻量级的注意力机制，由通道注意力模块和空间注意力模块组成，能够自适应地关注重要的特征信息。通道注意力模块通过全局平均池化和全局最大池化操作，捕获通道维度的依赖关系，为每个通道分配不同的权重；空间注意力模块通过通道维度的平均池化和最大池化操作，捕获空间维度的依赖关系，为每个空间位置分配不同的权重。CBAM可以嵌入到现有的卷积神经网络中，提高模型的特征提取能力，而不会显著增加模型的计算复杂度。

  在特征提取模块中，首先使用改进后的TCN对网络流量特征图进行处理，提取时间和空间特征；然后将提取的特征输入到CBAM中，进一步增强重要的特征信息；最后将经过CBAM处理的特征输入到分类器中，进行攻击类型的分类。TCN与CBAM的结合，能够充分捕获网络流量的时空特征和重要的局部信息，提高特征提取的效率和准确性。

  特征提取模块的设计需要考虑网络流量的特点和攻击行为的模式，选择合适的网络结构和参数。同时，需要优化模型的训练过程，确保模型能够充分学习网络流量的特征和攻击行为的特点。特征提取模块的性能直接影响整个入侵检测系统的检测性能，因此需要给予足够的重视。

检测与分类模块

  检测与分类模块是网络入侵检测模型的最后一步，负责对提取的特征进行分类，判断网络流量是否属于攻击行为，并识别具体的攻击类型。本模块的设计需要考虑分类的准确性、效率和泛化能力，确保模型能够在不同的网络环境中有效地检测各种攻击行为。

  首先，需要选择合适的分类器。常用的分类器包括支持向量机（SVM）、随机森林（Random Forest）、朴素贝叶斯（Naive Bayes）和深度学习分类器（如全连接神经网络）等。在深度学习模型中，通常使用全连接神经网络作为分类器，将提取的特征映射到不同的类别标签。全连接神经网络由多个全连接层组成，每个神经元与前一层的所有神经元相连，通过非线性激活函数的作用，实现复杂的分类任务。

  其次，需要设计合适的损失函数。损失函数用于衡量模型预测结果与真实标签之间的差异，是模型训练的目标。常用的损失函数包括交叉熵损失函数、均方误差损失函数等。在多分类任务中，通常使用交叉熵损失函数，其计算公式为：L(y, ŷ) = -Σyilogŷi，其中y是真实标签的独热编码，ŷ是模型的预测概率。交叉熵损失函数能够有效地衡量分类任务中的预测误差，是多分类任务中最常用的损失函数之一。

  此外，还需要考虑模型的训练策略。训练策略包括优化算法的选择、学习率的调整、正则化方法的使用等。常用的优化算法包括随机梯度下降（SGD）、Adam、RMSprop等。Adam优化算法结合了动量法和自适应学习率的优点，能够快速收敛，是深度学习中常用的优化算法。学习率的调整可以使用固定学习率、阶梯式衰减、指数衰减等方法，确保模型在训练过程中能够稳定收敛。正则化方法包括L1正则化、L2正则化和Dropout等，用于防止过拟合，提高模型的泛化能力。

  在模型训练完成后，需要对模型进行评估。评估的指标包括准确率（Accuracy）、精确率（Precision）、召回率（Recall）、F1-score、误报率（FAR）和漏报率（FNR）等。这些指标能够全面评估模型的性能，帮助我们了解模型在不同类别上的检测能力。同时，还需要进行交叉验证和鲁棒性测试，确保模型在不同的数据集和网络环境中都能够保持良好的性能。

  检测与分类模块的设计需要考虑分类的准确性和效率，选择合适的分类器、损失函数和训练策略。同时，需要建立完善的模型评估机制，确保模型的性能能够满足实际应用的需求。检测与分类模块是整个入侵检测系统的核心，其性能直接决定了系统的检测效果。

算法理论

  本研究涉及的主要算法包括时间卷积网络（TCN）、卷积块注意力模块（CBAM）、信息熵和classical-kNN估计算法。这些算法相互协作，共同实现高效的网络入侵检测。下面将详细介绍这些算法的理论基础和工作原理。

时间卷积网络（TCN）

  时间卷积网络（TCN）是一种基于一维卷积网络的序列建模方法，由Bai等人于2018年提出。TCN的主要特点是通过扩张因果卷积和残差模块的设计，能够同时捕获序列数据的时间和空间特征，具有并行计算能力强、梯度稳定等优点。

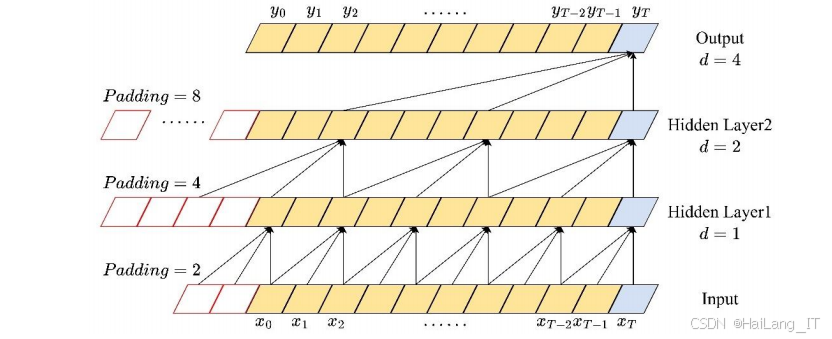

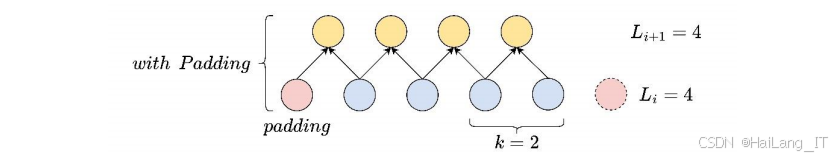

  TCN的核心组件包括扩张因果卷积和残差模块。扩张因果卷积是在传统因果卷积的基础上引入扩张率（dilation rate），可以指数级地增加感受野，捕获长距离的依赖关系。因果卷积确保了模型在处理序列数据时的因果关系，即当前时刻的输出只依赖于当前时刻和过去时刻的输入。扩张率的计算公式为：dilation_rate = 2^(l-1)，其中l是网络的层数。通过增加扩张率，每一层的感受野都会指数级地增加，从而能够捕获更长距离的依赖关系。

  扩张因果卷积的数学表达式为：
$$\mathbf{y}[t]=\sum _{k=0}^{K-1}\mathbf{w}[k]\cdot \mathbf{x}[t-d\cdot k]$$

其中，$\mathbf{x}$ 是输入序列，$\mathbf{y}$ 是输出序列，$\mathbf{w}$ 是卷积核权重，$K$ 是卷积核大小，$d$ 是扩张率。

  残差模块通过跳过连接（skip connection）的设计，解决了深层网络中的梯度消失问题。残差模块的基本结构包括两个卷积层、批量归一化层、激活函数和跳过连接。输入数据经过两个卷积层和激活函数的处理后，与原始输入相加，得到输出结果。这种设计可以确保梯度能够直接传播到深层网络，提高模型的训练稳定性和性能。

  TCN的训练过程与传统的卷积神经网络类似，使用反向传播算法和梯度下降法来更新网络参数。训练的目标是最小化预测结果与真实标签之间的损失函数。在训练过程中，需要注意以下几点：首先，需要选择合适的损失函数，如交叉熵损失函数；其次，需要选择合适的优化算法，如Adam或SGD；最后，需要调整学习率和其他超参数，确保模型能够稳定收敛。

  TCN在序列建模任务中具有许多优势。首先，TCN能够并行地处理序列数据，训练速度快于循环神经网络（RNN）及其变体（如LSTM和GRU）。其次，TCN通过扩张因果卷积的设计，能够捕获长距离的依赖关系，避免了RNN中常见的梯度消失问题。最后，TCN的结构简单，易于实现和扩展，可以与其他技术（如注意力机制）相结合，进一步提高性能。

  在网络入侵检测任务中，TCN可以用于提取网络流量的时空特征。网络流量数据具有时间序列的特性，同时包含空间特征（如数据包长度、端口号等）。TCN通过扩张因果卷积和残差模块的设计，能够同时捕获这些特征，提高检测的准确性和效率。此外，TCN的并行计算能力使得它能够处理大规模的网络流量数据，满足实时检测的需求。

卷积块注意力模块（CBAM）

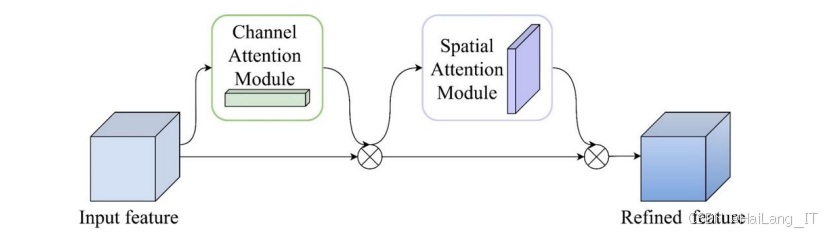

  卷积块注意力模块（CBAM）是一种轻量级的注意力机制，由Woo等人于2018年提出。CBAM的主要特点是通过通道注意力模块和空间注意力模块的设计，能够自适应地关注重要的特征信息，提高模型的特征提取能力。CBAM的整体结构包括通道注意力模块和空间注意力模块。通道注意力模块负责关注重要的通道特征，空间注意力模块负责关注重要的空间区域。两个模块可以串联或并联使用，通常采用串联的方式，先进行通道注意力处理，再进行空间注意力处理。

  通道注意力模块的输出可以表示为：
$${\mathbf{M}}_c(\mathbf{F})=\sigma (MLP(AvgPool(\mathbf{F}))+MLP(MaxPool(\mathbf{F})))$$

其中，$\mathbf{F}$ 是输入特征图，$AvgPool$ 和 $MaxPool$ 分别表示全局平均池化和全局最大池化，$MLP$ 表示多层感知机，$\sigma$ 表示Sigmoid激活函数。

  通道注意力模块的结构包括全局平均池化、全局最大池化、共享全连接层和sigmoid激活函数。输入特征图分别经过全局平均池化和全局最大池化处理，得到两个一维向量；然后将这两个向量输入到共享全连接层中，经过ReLU激活函数的处理后，再输入到另一个全连接层中；最后将两个全连接层的输出相加，经过sigmoid激活函数处理，得到通道注意力权重。通道注意力权重与输入特征图相乘，得到经过通道注意力处理的特征图。

  空间注意力模块的结构包括通道平均池化、通道最大池化、卷积层和sigmoid激活函数。输入特征图分别经过通道平均池化和通道最大池化处理，得到两个二维特征图；然后将这两个特征图在通道维度上拼接，得到一个新的特征图；接着将新的特征图输入到卷积层中，经过卷积操作后，得到一个二维特征图；最后经过sigmoid激活函数处理，得到空间注意力权重。空间注意力权重与输入特征图相乘，得到经过空间注意力处理的特征图。

  CBAM的训练过程与传统的卷积神经网络类似，不需要额外的监督信息，通过反向传播算法自动学习注意力权重。在训练过程中，注意力权重会根据特征的重要性自动调整，关注对分类任务有用的特征信息，抑制无用的特征信息。

  CBAM作为一种轻量级的注意力机制，具有许多优势。首先，CBAM的结构简单，计算开销小，可以嵌入到现有的卷积神经网络中，而不会显著增加模型的复杂度。其次，CBAM能够自适应地关注重要的特征信息，提高模型的特征提取能力和分类性能。最后，CBAM可以与各种卷积神经网络（如CNN、ResNet、DenseNet等）相结合，具有良好的通用性和扩展性。

  在网络入侵检测任务中，CBAM可以用于增强重要的特征信息，提高模型的检测性能。网络流量特征图中包含大量的特征信息，其中一些特征对检测攻击行为至关重要，而另一些特征则是冗余的或无用的。CBAM通过通道注意力和空间注意力的处理，能够自动关注重要的特征信息，抑制无用的特征信息，从而提高模型的检测准确性和效率。

信息熵

  信息熵是信息论中的一个重要概念，用于衡量随机变量的不确定性。信息熵的概念由香农（Shannon）于1948年提出，是信息论的基础。

  信息熵在数据分析和机器学习中有着广泛的应用，如特征选择、数据压缩、聚类分析等。在特征选择中，可以使用信息熵来衡量特征的信息量，选择信息熵大的特征，去除信息熵小的特征；在数据压缩中，可以根据信息熵来设计最优的编码方案，实现数据的高效压缩；在聚类分析中，可以使用信息熵来衡量聚类结果的质量，选择信息熵最小的聚类方案。

  在网络入侵检测任务中，信息熵可以用于衡量网络流量数据的不确定性，帮助我们识别异常的网络行为。正常的网络流量通常具有相对稳定的模式，信息熵较低；而攻击流量则可能具有异常的模式，信息熵较高。通过计算网络流量数据的信息熵，我们可以识别出信息熵异常的样本，进而判断其是否属于攻击行为。

  此外，信息熵还可以用于网络流量特征图的生成过程中。在本研究中，我们使用信息熵来计算离散型变量的不确定性，然后根据熵值对数据进行过滤，保留信息含量高的样本和特征，生成高质量的网络流量特征图。这种方法能够充分利用数据的信息含量，提高特征图的质量和后续检测的性能。

核心代码介绍

数据预处理代码

  数据预处理是网络入侵检测模型的重要组成部分，负责对原始网络流量数据进行清洗、转换和标准化。下面介绍数据预处理的核心代码，包括非数值特征转换、数据归一化、混合采样和特征选择等功能。

import pandas as pd
import numpy as np
from sklearn.preprocessing import LabelEncoder, MinMaxScaler
from imblearn.combine import SMOTETomek
from sklearn.ensemble import RandomForestClassifier
from sklearn.feature_selection import SelectFromModel
from scipy.stats import pearsonr

class DataPreprocessor:
    def __init__(self):
        self.label_encoder = LabelEncoder()
        self.scaler = MinMaxScaler()
        self.smote_tomek = SMOTETomek(random_state=42)
        self.rf = RandomForestClassifier(n_estimators=100, random_state=42)

    def preprocess(self, data_path, target_column):
        # 读取数据
        data = pd.read_csv(data_path)

        # 非数值特征转换
        categorical_features = data.select_dtypes(include=['object']).columns
        for feature in categorical_features:
            if feature != target_column:
                data[feature] = self.label_encoder.fit_transform(data[feature])

        # 数据归一化
        numerical_features = data.select_dtypes(include=['int64', 'float64']).columns
        numerical_features = [f for f in numerical_features if f != target_column]
        data[numerical_features] = self.scaler.fit_transform(data[numerical_features])

        # 划分特征和标签
        X = data.drop(columns=[target_column])
        y = data[target_column]

        # 混合采样
        X_resampled, y_resampled = self.smote_tomek.fit_resample(X, y)

        # 特征选择
        # 第一步：使用随机森林选择重要特征
        self.rf.fit(X_resampled, y_resampled)
        importance = self.rf.feature_importances_
        feature_importance = pd.DataFrame({'feature': X_resampled.columns, 'importance': importance})
        feature_importance = feature_importance.sort_values(by='importance', ascending=False)

        # 第二步：计算特征之间的相关系数
        corr_matrix = X_resampled.corr().abs()
        upper = corr_matrix.where(np.triu(np.ones(corr_matrix.shape), k=1).astype(np.bool))

        # 第三步：删除高相关特征
        to_drop = [column for column in upper.columns if any(upper[column] > 0.9)]
        X_selected = X_resampled.drop(columns=to_drop)

        return X_selected, y_resampled

  这段代码实现了一个完整的数据预处理流程，包括数据读取、非数值特征转换、数据归一化、混合采样和特征选择等功能。首先，使用pandas读取CSV格式的数据；然后，使用LabelEncoder将非数值特征转换为数值特征；接着，使用MinMaxScaler对数值特征进行归一化，将特征值映射到[0,1]区间；然后，使用SMOTETomek方法进行混合采样，处理样本不平衡问题；最后，使用随机森林和皮尔逊相关系数进行特征选择，去除冗余特征。

  这段代码的设计思路是模块化和可扩展的，每个功能都封装在一个方法中，便于维护和修改。同时，使用了sklearn和imblearn等成熟的机器学习库，提高了代码的效率和可靠性。在实际应用中，可以根据具体的数据集和需求，调整相关的参数，如SMOTETomek的采样比例、随机森林的树数量、特征选择的阈值等。

  该代码的核心优势在于：1）全面的预处理功能，覆盖了数据预处理的主要环节；2）模块化的设计，便于扩展和维护；3）使用成熟的机器学习库，提高了代码的效率和可靠性；4）参数化的实现，便于根据不同的需求进行调整。

网络流量特征图生成代码

  网络流量特征图生成是本研究的创新点之一，负责将预处理后的数据转换为高质量的灰度特征图。下面介绍网络流量特征图生成的核心代码，包括信息熵计算、classical-kNN熵估计和特征图生成等功能。

import numpy as np
import tensorflow as tf
from tensorflow.keras.layers import Conv2D, MaxPooling2D, UpSampling2D
from tensorflow.keras.models import Model
from scipy.spatial.distance import pdist, squareform

class FeatureMapGenerator:
    def __init__(self, k=5, img_size=(32, 32)):
        self.k = k
        self.img_size = img_size
        self.encoder = self.build_encoder()

    def calculate_entropy(self, data, discrete_features=None):
        """计算离散型和连续型变量的熵值"""
        n_samples, n_features = data.shape
        entropies = np.zeros(n_features)

        if discrete_features is None:
            discrete_features = []

        for i in range(n_features):
            feature = data[:, i]
            if i in discrete_features:
                # 离散型变量：直接计算信息熵
                unique, counts = np.unique(feature, return_counts=True)
                probs = counts / len(feature)
                entropies[i] = -np.sum(probs * np.log2(probs + 1e-10))
            else:
                # 连续型变量：使用classical-kNN估计熵值
                # 计算所有样本之间的距离
                distances = pdist(feature.reshape(-1, 1))
                dist_matrix = squareform(distances)

                # 对每个样本，找到k个最近邻
                k_distances = np.zeros(n_samples)
                for j in range(n_samples):
                    sorted_dist = np.sort(dist_matrix[j])
                    k_distances[j] = sorted_dist[self.k]

                # 计算概率密度估计值
                volume = (np.pi ** 0.5) * k_distances  # 一维情况下的体积
                densities = self.k / (n_samples * volume)

                # 计算熵值
                entropies[i] = -np.mean(np.log2(densities + 1e-10))

        return entropies

    def build_encoder(self):
        """构建CNN编码器"""
        input_shape = (*self.img_size, 1)
        inputs = tf.keras.Input(shape=input_shape)

        # 编码器部分
        x = Conv2D(32, (3, 3), activation='relu', padding='same')(inputs)
        x = MaxPooling2D((2, 2), padding='same')(x)
        x = Conv2D(64, (3, 3), activation='relu', padding='same')(x)
        x = MaxPooling2D((2, 2), padding='same')(x)
        x = Conv2D(128, (3, 3), activation='relu', padding='same')(x)
        encoded = MaxPooling2D((2, 2), padding='same')(x)

        # 解码器部分
        x = Conv2D(128, (3, 3), activation='relu', padding='same')(encoded)
        x = UpSampling2D((2, 2))(x)
        x = Conv2D(64, (3, 3), activation='relu', padding='same')(x)
        x = UpSampling2D((2, 2))(x)
        x = Conv2D(32, (3, 3), activation='relu', padding='same')(x)
        x = UpSampling2D((2, 2))(x)
        decoded = Conv2D(1, (3, 3), activation='sigmoid', padding='same')(x)

        # 构建自编码器模型
        autoencoder = Model(inputs, decoded)
        autoencoder.compile(optimizer='adam', loss='binary_crossentropy')

        return autoencoder

    def generate_feature_maps(self, X, y, discrete_features=None, entropy_threshold=0.5):
        """生成网络流量特征图"""
        # 计算特征熵值
        feature_entropies = self.calculate_entropy(X.values, discrete_features)

        # 根据熵值过滤特征
        selected_features = X.columns[feature_entropies > entropy_threshold]
        X_filtered = X[selected_features]

        # 转换为特征图
        n_samples, n_features = X_filtered.shape
        img_size_flat = self.img_size[0] * self.img_size[1]

        # 如果特征数量不足，进行补零
        if n_features < img_size_flat:
            padding = np.zeros((n_samples, img_size_flat - n_features))
            X_padded = np.hstack((X_filtered.values, padding))
        else:
            # 如果特征数量过多，进行截断
            X_padded = X_filtered.values[:, :img_size_flat]

        # 重塑为特征图
        feature_maps = X_padded.reshape(n_samples, *self.img_size, 1)

        # 使用CNN编码器优化特征图
        self.encoder.fit(feature_maps, feature_maps, epochs=10, batch_size=32, verbose=0)
        optimized_feature_maps = self.encoder.predict(feature_maps)

        # 转换为灰度图像
        gray_feature_maps = (optimized_feature_maps * 255).astype(np.uint8)

        return gray_feature_maps, y

  这段代码实现了基于信息熵与classical-kNN估计算法的网络流量特征图生成功能。首先，定义了一个FeatureMapGenerator类，包含熵值计算、CNN编码器构建和特征图生成等方法。在calculate_entropy方法中，分别对离散型和连续型变量计算熵值：对于离散型变量，直接使用信息熵公式计算；对于连续型变量，使用classical-kNN估计算法估计熵值。在build_encoder方法中，构建了一个CNN自编码器，用于优化生成的特征图。在generate_feature_maps方法中，首先根据熵值过滤特征，然后将过滤后的特征转换为灰度特征图，最后使用CNN编码器进行优化。

  这段代码的设计思路是将特征图生成过程分为熵值计算、特征过滤、特征图转换和优化等步骤，每一步都有明确的功能和实现方式。同时，使用了tensorflow和scipy等库，提高了代码的效率和可靠性。在实际应用中，可以根据具体的数据集和需求，调整相关的参数，如k值（最近邻数量）、图像大小、熵值阈值等。

  该代码的核心优势在于：1）充分考虑了离散型和连续型变量的处理差异，生成高质量的特征图；2）使用CNN自编码器优化特征图，进一步提高特征图的质量；3）模块化的设计，便于扩展和维护；4）参数化的实现，便于根据不同的需求进行调整。

TCN-CBAM模型代码

  TCN-CBAM模型是本研究的核心，负责从网络流量特征图中提取特征并进行分类。下面介绍TCN-CBAM模型的核心代码，包括h-swish激活函数、TCN残差模块、CBAM注意力模块和完整模型的构建等功能。

import tensorflow as tf
from tensorflow.keras.layers import Input, Conv1D, BatchNormalization, Activation, Add, GlobalAveragePooling2D, Dense, Flatten
from tensorflow.keras.models import Model

class TCN_CBAM_Model:
    def __init__(self, input_shape, num_classes):
        self.input_shape = input_shape
        self.num_classes = num_classes

    def h_swish(self, x):
        """h-swish激活函数"""
        return x * tf.nn.relu6(x + 3) / 6

    def tcn_residual_block(self, x, filters, kernel_size, dilation_rate):
        """TCN残差模块"""
        # 扩张因果卷积
        conv1 = Conv1D(filters, kernel_size, padding='causal', dilation_rate=dilation_rate)(x)
        bn1 = BatchNormalization()(conv1)
        act1 = Activation(self.h_swish)(bn1)

        conv2 = Conv1D(filters, kernel_size, padding='causal', dilation_rate=dilation_rate)(act1)
        bn2 = BatchNormalization()(conv2)

        # 残差连接
        if x.shape[-1] != filters:
            shortcut = Conv1D(filters, 1, padding='same')(x)
        else:
            shortcut = x

        out = Add()([bn2, shortcut])
        out = Activation(self.h_swish)(out)

        return out

    def channel_attention(self, x, ratio=8):
        """CBAM通道注意力模块"""
        batch_size, _, channels = x.shape.as_list()

        # 全局平均池化
        avg_pool = GlobalAveragePooling2D(data_format='channels_last')(x)
        avg_pool = tf.reshape(avg_pool, (batch_size, 1, 1, channels))

        # 全局最大池化
        max_pool = tf.reduce_max(x, axis=[1, 2], keepdims=True)

        # 共享全连接层
        def mlp(x, channels, ratio):
            x = Dense(channels // ratio, activation='relu', use_bias=False)(x)
            x = Dense(channels, use_bias=False)(x)
            return x

        avg_out = mlp(avg_pool, channels, ratio)
        max_out = mlp(max_pool, channels, ratio)

        # 注意力权重
        attention = Activation('sigmoid')(avg_out + max_out)

        # 应用注意力权重
        out = x * attention

        return out

    def spatial_attention(self, x):
        """CBAM空间注意力模块"""
        # 通道平均池化
        avg_pool = tf.reduce_mean(x, axis=-1, keepdims=True)

        # 通道最大池化
        max_pool = tf.reduce_max(x, axis=-1, keepdims=True)

        # 拼接
        concat = tf.concat([avg_pool, max_pool], axis=-1)

        # 卷积层
        attention = Conv1D(1, 7, padding='same', activation='sigmoid')(concat)

        # 应用注意力权重
        out = x * attention

        return out

    def build_model(self):
        """构建TCN-CBAM模型"""
        inputs = Input(shape=self.input_shape)

        # 第一步：将输入转换为1D特征序列
        x = Flatten()(inputs)
        x = tf.reshape(x, (-1, self.input_shape[0] * self.input_shape[1], 1))

        # 第二步：TCN特征提取
        tcn_blocks = [
            (32, 3, 1),  # (filters, kernel_size, dilation_rate)
            (32, 3, 2),
            (64, 3, 4),
            (64, 3, 8),
            (128, 3, 16),
            (128, 3, 32)
        ]

        for filters, kernel_size, dilation_rate in tcn_blocks:
            x = self.tcn_residual_block(x, filters, kernel_size, dilation_rate)

        # 第三步：转换为2D特征图
        x = tf.reshape(x, (-1, self.input_shape[0], self.input_shape[1], 128))

        # 第四步：CBAM注意力机制
        x = self.channel_attention(x)
        x = self.spatial_attention(x)

        # 第五步：分类器
        x = GlobalAveragePooling2D()(x)
        x = Dense(128, activation='relu')(x)
        outputs = Dense(self.num_classes, activation='softmax')(x)

        # 构建模型
        model = Model(inputs=inputs, outputs=outputs)
        model.compile(optimizer='adam', loss='sparse_categorical_crossentropy', metrics=['accuracy'])

        return model

  这段代码实现了基于TCN与CBAM的网络入侵检测模型。首先，定义了一个TCN_CBAM_Model类，包含h-swish激活函数、TCN残差模块、CBAM注意力模块和模型构建等方法。在h_swish方法中，实现了h-swish激活函数，用于替换传统的ReLU激活函数。在tcn_residual_block方法中，实现了TCN的残差模块，包含扩张因果卷积和残差连接。在channel_attention和spatial_attention方法中，分别实现了CBAM的通道注意力和空间注意力模块。在build_model方法中，构建了完整的TCN-CBAM模型，包括输入处理、TCN特征提取、CBAM注意力处理和分类器等部分。

  这段代码的设计思路是将TCN与CBAM有机结合，充分发挥两者的优势。首先，使用TCN提取网络流量的时空特征；然后，使用CBAM注意力机制增强重要的特征信息；最后，使用全连接神经网络进行分类。同时，使用了tensorflow的高级API，提高了代码的可读性和可维护性。

  该代码的核心优势在于：1）使用h-swish激活函数代替ReLU，避免了神经元“坏死”问题；2）通过扩张因果卷积和残差模块的设计，能够捕获长距离的时空依赖关系；3）结合CBAM注意力机制，能够自适应地关注重要的特征信息；4）模块化的设计，便于扩展和维护。

重难点和创新点

重难点

  基于TCN与CBAM的网络入侵检测研究涉及多个技术领域，包括网络流量分析、深度学习、注意力机制等，研究过程中面临着一些重点和难点问题。

• 网络流量特征图生成：如何生成高质量的网络流量特征图是研究的重点之一。原始网络流量数据包含离散型和连续型变量，传统的特征图生成方法没有充分考虑这两种变量的处理差异，导致生成的特征图质量不高。本研究需要设计一种能够同时处理离散型和连续型变量的特征图生成方法，确保生成的特征图能够准确反映网络流量的本质特征。

• 时空特征提取：网络流量数据具有时间序列的特性，同时包含空间特征，如何有效地提取这些特征是研究的难点之一。传统的方法采用CNN和RNN的组合方式，需要分步提取空间特征和时间序列信息，这种方法无法充分捕获网络流量的时空依赖关系。本研究需要设计一种能够同时提取时空特征的方法，提高特征提取的效率和准确性。

• 模型优化与训练：深度学习模型的优化与训练是研究的另一个难点。TCN与CBAM的结合涉及到多个超参数的调整，如扩张率、卷积核大小、注意力机制的参数等。如何选择合适的超参数，确保模型能够稳定收敛，是一个具有挑战性的问题。同时，网络入侵检测数据集中存在样本不平衡问题，如何处理这种问题，提高模型对少数类样本的检测能力，也是研究的难点之一。

• 模型性能评估：如何全面评估模型的性能是研究的重点之一。网络入侵检测模型的性能评估需要考虑多个指标，如准确率、精确率、召回率、F1-score、误报率和漏报率等。同时，需要进行交叉验证和鲁棒性测试，确保模型在不同的数据集和网络环境中都能够保持良好的性能。如何设计合理的评估方案，全面评估模型的性能，是研究的重点之一。

创新点

  本研究在网络入侵检测领域提出了一些创新点，主要包括以下几个方面：

• 基于信息熵与classical-kNN的特征图生成方法：本研究提出了一种新的网络流量特征图生成方法，充分考虑了原始数据集中离散型和连续型变量的处理差异。对于离散型变量，直接使用信息熵计算其不确定性；对于连续型变量，使用classical-kNN估计算法估计其熵值。然后根据熵值对数据进行过滤，保留信息含量高的样本和特征，生成高质量的网络流量特征图。这种方法能够充分利用数据的信息含量，提高特征图的质量和后续检测的性能。

• 基于TCN与CBAM的特征提取模型：本研究将TCN与CBAM相结合，构建了高效的特征提取模型。TCN通过扩张因果卷积和残差模块的设计，能够同时捕获网络流量的时间和空间特征；CBAM通过通道注意力和空间注意力的处理，能够自适应地关注重要的特征信息。两者的结合能够充分发挥各自的优势，提高特征提取的效率和准确性。

• h-swish激活函数的应用：本研究使用h-swish激活函数代替传统的ReLU激活函数，解决了ReLU在训练过程中容易出现的神经元“坏死”问题。h-swish激活函数是一种平滑的非线性激活函数，具有ReLU激活函数的优点，同时避免了神经元“坏死”的问题，能够提高模型的训练稳定性和分类性能。

• 混合采样与特征选择的结合：本研究采用混合采样（SMOTETomek）和特征选择（随机森林+皮尔逊相关系数）相结合的方法，处理网络入侵检测数据集中的样本不平衡和特征冗余问题。混合采样能够平衡不同类别的样本数量，特征选择能够去除冗余和无用的特征，两者的结合能够提高模型的训练效率和检测性能。

总结

  研究旨在提出一种基于TCN与CBAM的网络入侵检测模型，重点解决网络流量特征图生成和特征提取两个关键问题。通过充分考虑离散型和连续型变量的处理差异，生成高质量的网络流量特征图；利用TCN与CBAM的优势，构建高效的特征提取和分类模型，提高入侵检测的性能。

  研究的主要内容包括：首先，介绍了网络入侵检测的研究背景和意义，分析了现有基于深度学习的入侵检测模型存在的问题；其次，详细介绍了TCN、CBAM、信息熵和classical-kNN估计算法的理论基础和工作原理；然后，提出了基于信息熵与classical-kNN的网络流量特征图生成方法，以及基于TCN与CBAM的特征提取和分类模型；最后，通过实验验证了所提出方法的有效性和优势。

  研究的创新点主要包括：提出了基于信息熵与classical-kNN的特征图生成方法，能够生成高质量的网络流量特征图；将TCN与CBAM相结合，构建了高效的特征提取模型；使用h-swish激活函数代替ReLU，解决了神经元“坏死”问题；采用混合采样与特征选择相结合的方法，处理样本不平衡和特征冗余问题。

  研究的意义在于：推动了网络入侵检测技术的发展，为网络安全防护提供了新的思路和方法；提高了入侵检测的准确性和效率，有助于及时发现和响应网络攻击；为后续的研究工作提供了参考和借鉴。

  未来的研究方向包括：进一步优化网络结构和参数，提高模型的性能；研究如何处理大规模的网络流量数据，实现实时检测；探索将其他先进的深度学习技术（如Transformer、图神经网络）应用于入侵检测领域；研究如何提高模型的可解释性，帮助安全人员理解模型的决策过程。

最后
