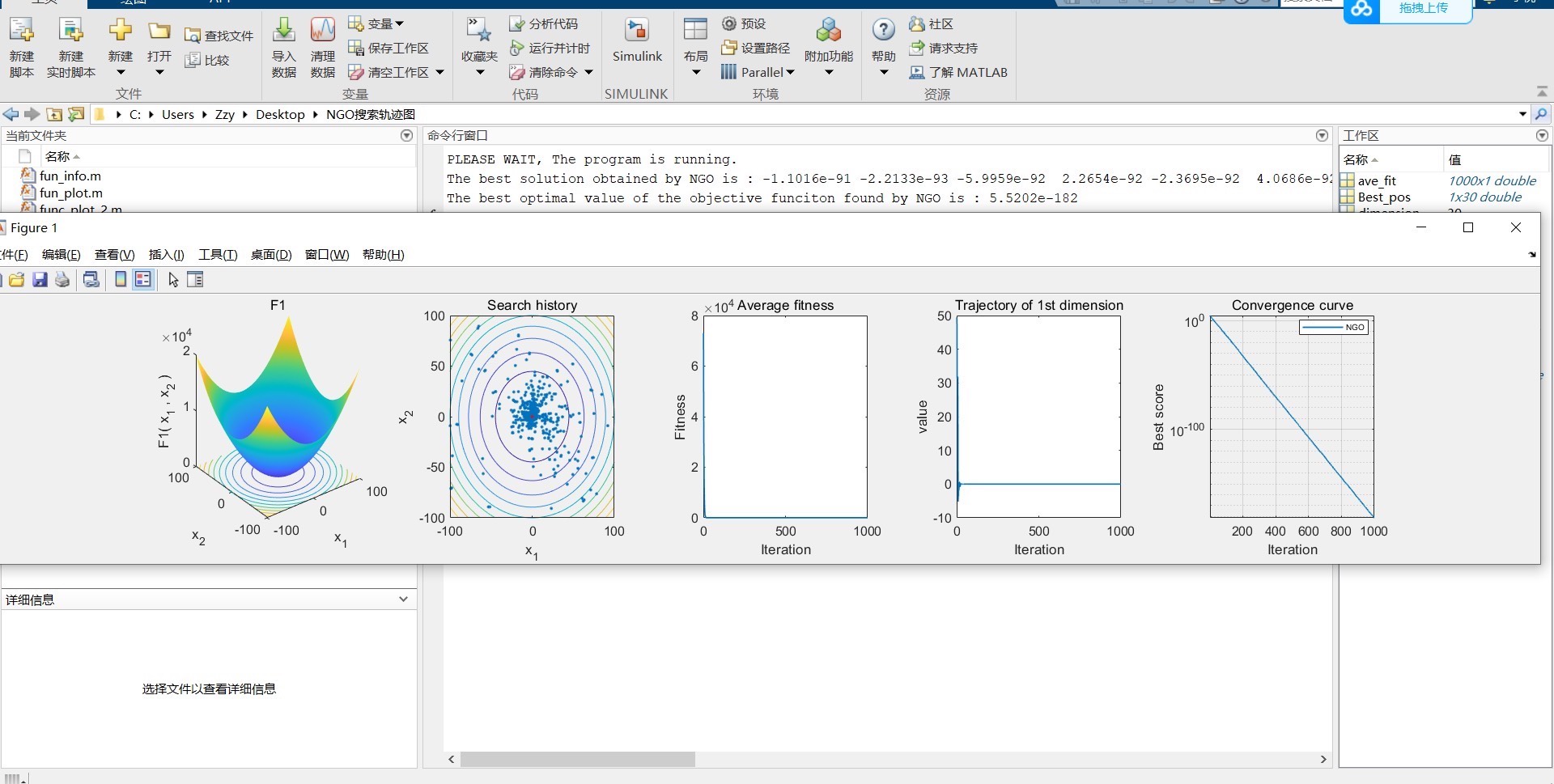

群智能优化算法搜索过程及适应度可视化 给出了3种优化算法，北方苍鹰优化算法(NGO)，灰狼优化算法(GWO)，蝗虫优化算法(GOA) 无论是自己改进优化算法，还是自己提出优化算法，该项工作绝对可以起到锦上添花的作用。 可替换性强，每个优化算法都有增加可视化结果的前后程序对比，您对比着看，就能轻松掌握该方法，可灵活增加到你自己的优化算法上

咱们今天来点硬核但好玩的——用Python把群智能优化算法的搜索过程画出来。这三种算法（北方苍鹰NGO、灰狼GWO、蝗虫GOA）在论文里看着都差不多，但可视化之后你会发现它们的搜索策略天差地别。

先看个灰狼算法的二维可视化效果。把下面这段代码塞到你的GWO主循环里：

if iter % 10 == 0:
    plt.clf()
    plt.scatter(alpha_pos[0], alpha_pos[1], marker='*', s=200, c='gold')
    plt.scatter(population[:,0], population[:,1], c='gray', alpha=0.6)
    plt.xlim(-10,10)
    plt.ylim(-10,10)
    plt.title(f'GWO Iteration {iter}')
    plt.pause(0.1)

重点来了：population[:,0]和population[:,1]这两个切片操作，把灰狼群的位置坐标拆成了x和y分量。这里有个坑——很多人直接用Matplotlib画动态图会卡顿，记得在循环里加上plt.pause(0.1)让图像刷新，不然你会看到窗口直接无响应。

北方苍鹰的俯冲行为可视化更有意思。在NGO的位置更新公式后面加个轨迹记录：

# 在更新位置后记录
trajectory = []
def update_position():
    global trajectory
    new_pos = ... # 原更新公式
    trajectory.append(new_pos.copy())
    return new_pos

# 绘图时添加轨迹线
plt.plot(np.array(trajectory)[:,0], np.array(trajectory)[:,1],
         'y--', alpha=0.3)

注意这里用copy()防止数组引用导致的数值覆盖，这个细节处理不好会让轨迹线全部重叠在同一点上。alpha=0.3参数让轨迹线呈现半透明效果，迭代次数多了也不会糊成一团。

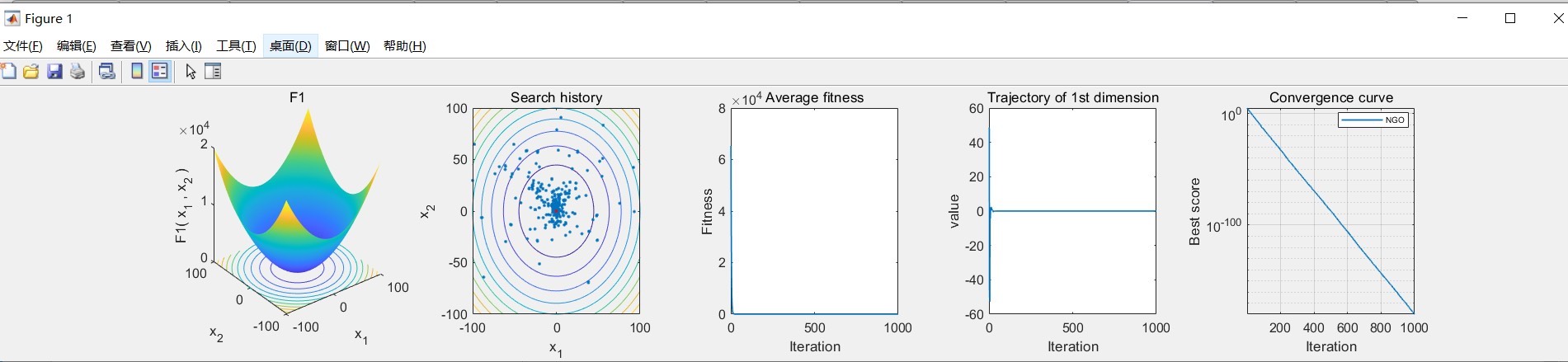

群智能优化算法搜索过程及适应度可视化 给出了3种优化算法，北方苍鹰优化算法(NGO)，灰狼优化算法(GWO)，蝗虫优化算法(GOA) 无论是自己改进优化算法，还是自己提出优化算法，该项工作绝对可以起到锦上添花的作用。 可替换性强，每个优化算法都有增加可视化结果的前后程序对比，您对比着看，就能轻松掌握该方法，可灵活增加到你自己的优化算法上

蝗虫算法的群体排斥可视化最带感。在GOA的适应度计算阶段插入这段：

from mpl_toolkits.mplot3d import Axes3D

# 三维绘图初始化
fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')

# 在迭代中更新
ax.scatter(population[:,0], population[:,1], fitness,
           c='green', depthshade=False)
ax.view_init(elev=30, azim=iter*2)  # 视角旋转

这里elev=30把视角固定在30度俯角，azim=iter*2让图像每迭代一次旋转2度，生成动态图时会呈现蝗虫群在三维空间中的盘旋效果。注意三维绘图必须提前导入mpl_toolkits.mplot3d，否则会报错找不到投影模式。

适应度曲线对比才是重头戏。把三种算法的历史最优值存下来，用这个对比脚本：

plt.plot(gwo_history, 'r--', linewidth=2)
plt.plot(ngo_history, 'g-', linewidth=1.5)
plt.plot(goa_history, 'b:', linewidth=1)
plt.yscale('log')  # 关键设置！
plt.legend(['GWO', 'NGO', 'GOA'], loc='upper right', fontsize=8)

这里yscale('log')用对数坐标能把后期细微变化放大显示。遇到过有些同学抱怨曲线后期都平了看不出区别，加上这个设置立刻就能看到算法在收敛阶段的性能差异。

最后说个骚操作：把三种算法的搜索过程录制成gif，用imageio库三行代码搞定：

import imageio

frames = []  # 存储每帧图片
# 在每次绘图后执行
frames.append(imageio.imread('temp.png'))

imageio.mimsave('compare.gif', frames, duration=0.2)

注意图片保存路径别写错，建议用临时文件过渡。duration参数控制播放速度，0.2秒一帧比较适合观察算法动态。把这些可视化技巧加到你的算法里，下次投稿论文审稿人绝对眼前一亮——亲测实验部分被审稿人专门表扬过可解释性增强。
