在工业自动化领域，预热锅炉水位的精准控制至关重要。本文将探讨如何使用 40#西门子 S7 - 200 PLC 结合组态王软件来实现预热锅炉水位控制系统的组态设计。

一、系统概述

预热锅炉水位控制系统旨在确保锅炉内水位维持在合适范围，避免因水位过高或过低引发安全事故及影响生产效率。西门子 S7 - 200 PLC 作为核心控制器，负责采集水位传感器数据，并依据预设逻辑进行运算处理，进而控制水泵等执行机构。组态王软件则用于构建友好的人机界面（HMI），方便操作人员实时监控和干预系统运行。

二、PLC 设计

1. 硬件连接

首先，明确各设备之间的硬件连接。水位传感器通常采用模拟量输出，连接到 S7 - 200 PLC 的模拟量输入模块（如 EM231）。水泵等执行机构连接到 PLC 的数字量输出模块（如 EM222）。以简单的三线制水位传感器为例，其电源正端连接到 PLC 电源的 24V 输出，电源负端和信号输出端分别接入 EM231 模块对应的通道。

2. 软件编程

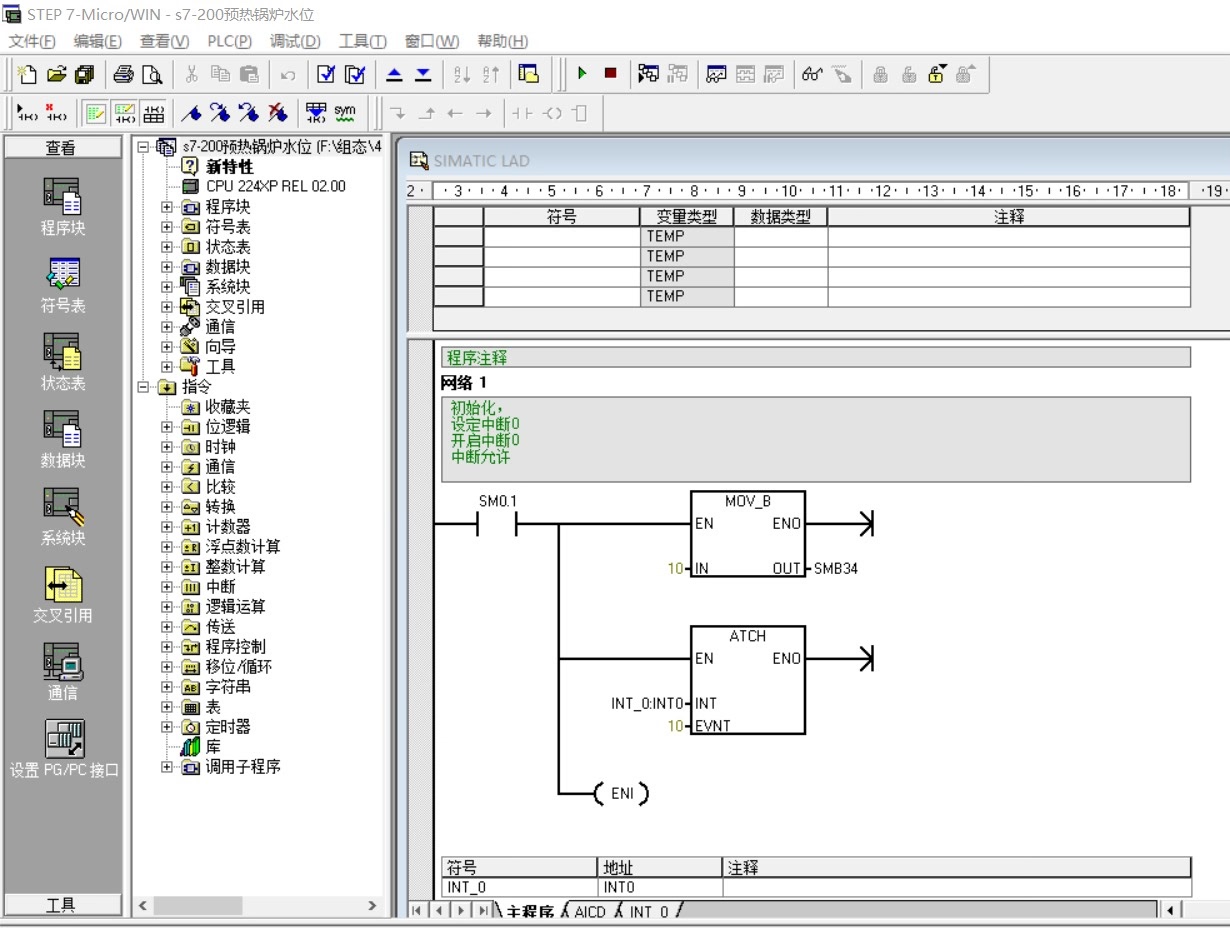

下面是一段简单的 S7 - 200 PLC 梯形图代码示例，用于实现基本的水位控制逻辑：

NETWORK 1
// 读取水位模拟量值
LD SM0.0
MOVW AIW0, VW0 // 将模拟量输入通道 AIW0 的值存入 VW0

NETWORK 2
// 设定水位上下限
LD SM0.0
MOVW 5000, VW10 // 水位下限值设为 5000（根据实际校准调整）
MOVW 10000, VW20 // 水位上限值设为 10000（根据实际校准调整）

NETWORK 3
// 水位控制逻辑
LD VW0, <, VW10
= Q0.0 // 当水位低于下限，启动水泵（Q0.0 控制水泵）

LD VW0, >, VW20
= Q0.1 // 当水位高于上限，关闭水泵（Q0.1 可用于其他相关动作，如报警等）

在这段代码中：

• NETWORK 1：通过 MOVW 指令将模拟量输入模块 AIW0 的值传送到变量 VW0 中，这样就获取了当前水位的模拟量数值。SM0.0 是始终接通的特殊标志位，确保每次扫描周期都能读取最新水位值。
• NETWORK 2：使用 MOVW 指令分别设定了水位的下限值（5000）和上限值（10000），并存储在 VW10 和 VW20 变量中。这些数值需要根据实际的水位传感器量程和系统需求进行校准和调整。
• NETWORK 3：通过比较指令判断当前水位值 VW0 与上下限值的关系。当 VW0 小于下限值 VW10 时，输出点 Q0.0 置 1，启动水泵；当 VW0 大于上限值 VW20 时，输出点 Q0.1 置 1，这里假设 Q0.1 用于关闭水泵或触发报警等操作。

三、组态王设计

1. 创建工程

打开组态王软件，新建一个工程，命名为“预热锅炉水位控制系统”。在工程向导中逐步设置工程路径、名称等基本信息。

2. 定义变量

进入组态王的变量定义界面，定义与 PLC 交互的变量。例如，定义一个名为“WaterLevel”的 I/O 实数变量，连接到 PLC 的 VW0 存储单元，用于实时读取水位值。再定义“PumpControl”等变量连接到 PLC 的输出点 Q0.0 等，用于控制水泵等执行机构。

3. 画面设计

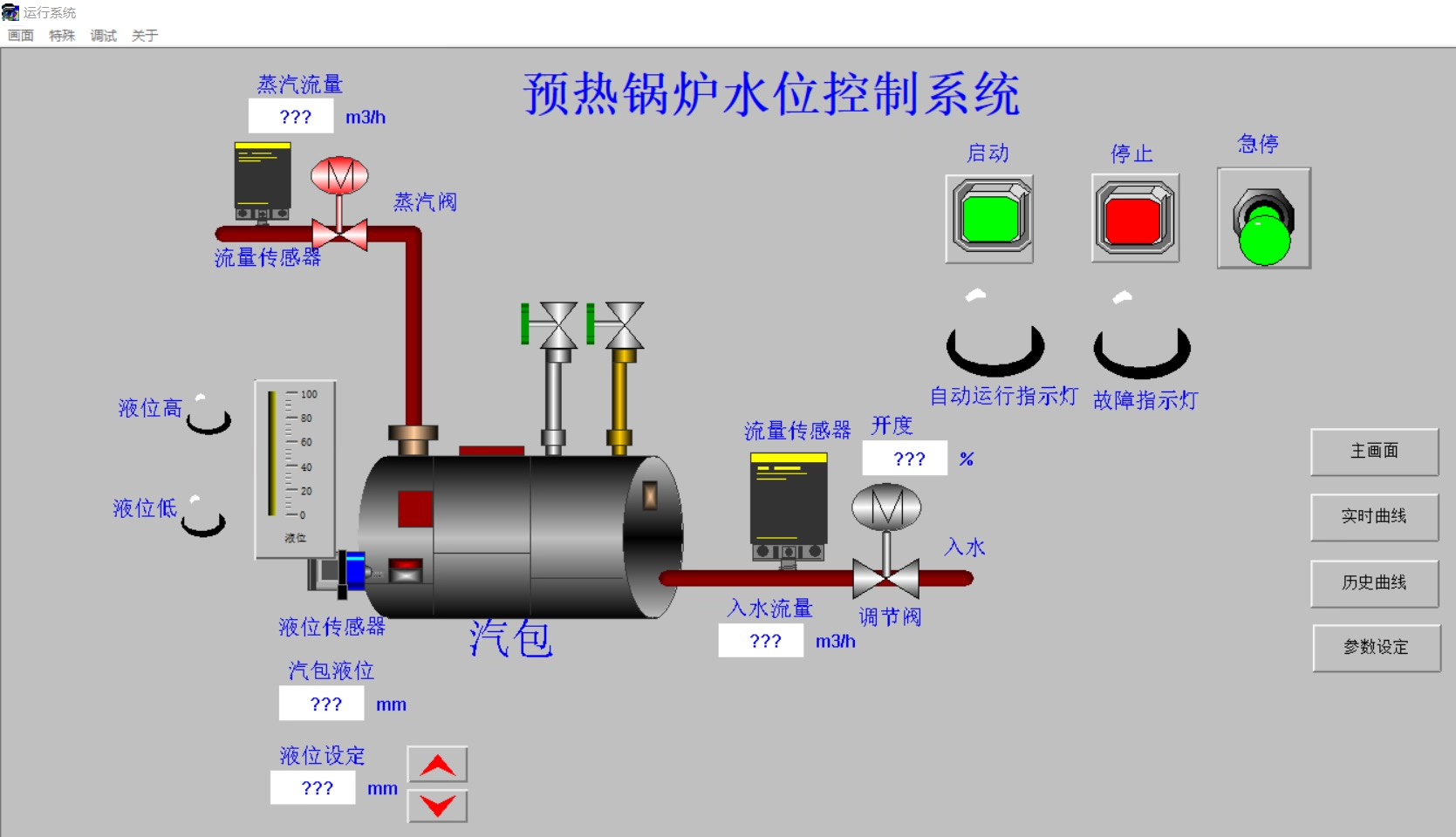

使用组态王的画面编辑器创建监控画面。绘制一个锅炉的图形，并在旁边添加水位显示仪表、水泵启停按钮等元素。将水位显示仪表的数值与“WaterLevel”变量关联，水泵启停按钮与“PumpControl”变量关联。这样操作人员就能在画面上直观看到水位变化，并通过按钮控制水泵。

四、总结

通过 40#西门子 S7 - 200 PLC 和组态王软件的结合，我们实现了预热锅炉水位控制系统的有效组态设计。PLC 负责精确的逻辑控制，而组态王提供了便捷的人机交互界面。这种设计方案在工业现场具有较高的可靠性和易用性，能够保障预热锅炉的安全稳定运行。当然，实际应用中还需要根据具体的工艺要求和现场环境进行进一步的优化和完善。
