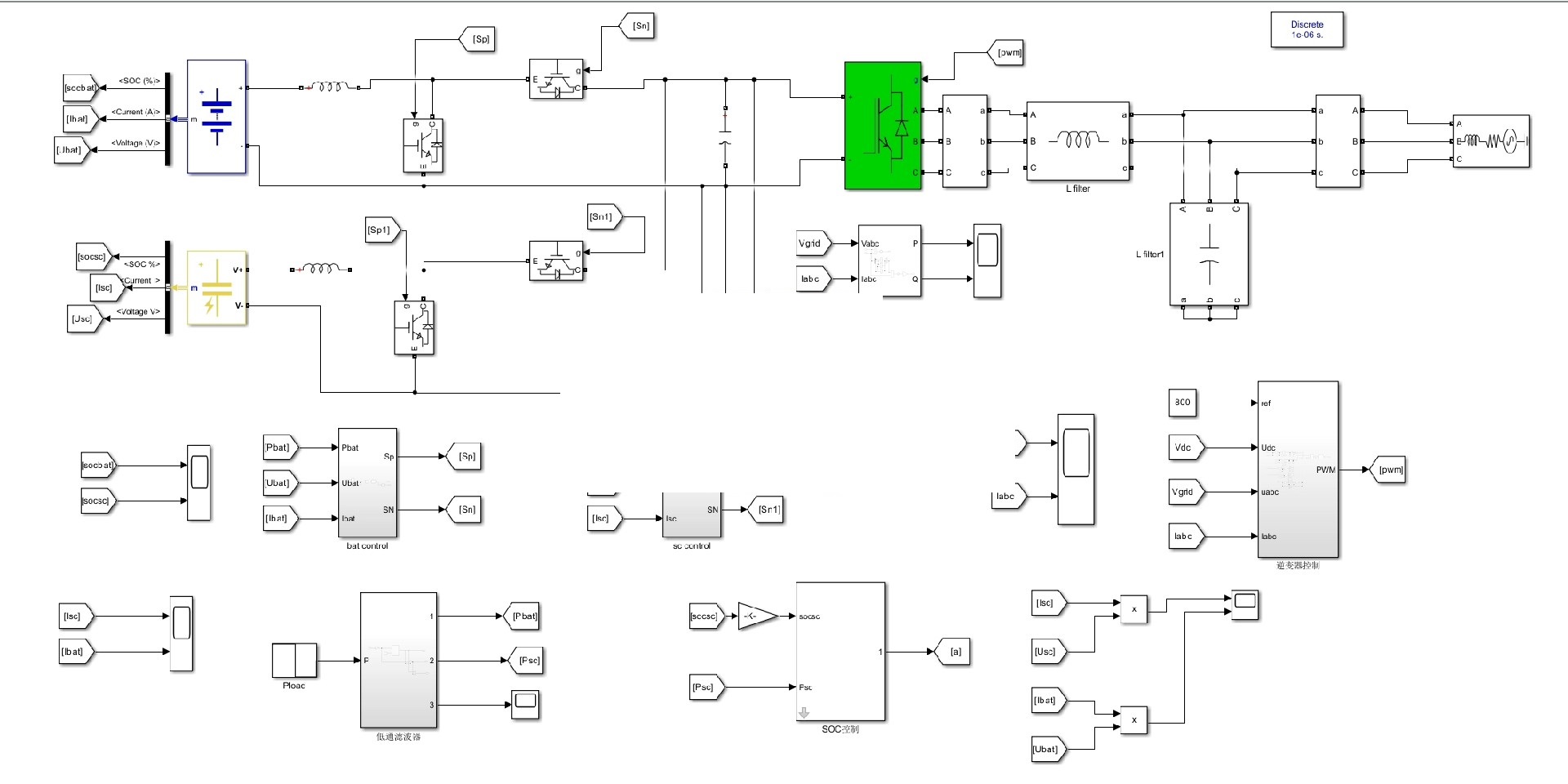

混合储能，simulink模型储能并网，混合储能能量管理。 电池与超级电容混合储能并网matlab/simulink仿真模型。 （1）混合储能采用低通滤波器进行功率分配，可有效抑制系统功率波动，实现母线电压稳定，并对超级电容的soc进行能量管理。 （2）超级电容的工作分为：1）放电下限区 2）放电警戒区 3）正常工作区 4）充电警戒区 5）充电上限区五个工作区域，soc较高时多放电、较低时少放电、soc较低时状态与其相反，超过限值时将只充或放电。 (3）并网采用三相电压型pwm整流器，利用基于电网电压矢量控制双闭环控制，lc滤波器，svpwm调制。 送相关文献。

今天咱们直接上干货，聊聊怎么在Simulink里玩转电池+超级电容的混合储能并网系统。这个模型最骚的操作就是能让电池和超级电容像相声搭档一样配合默契——电池负责稳如老狗的基频功率，超级电容处理高频波动，就像用钢丝球擦锅底，把功率曲线擦得锃光瓦亮。

先看功率分配的核心代码段：

% 低通滤波器参数设置
tau = 10;  % 时间常数
alpha = 1/(1 + tau*s);
Battery_Power = tf(alpha.Numerator{1}, alpha.Denominator{1}, 'Ts', 0.001);

这个传递函数相当于给电池装了个"反应迟钝"的buff。把原始功率信号拆成低频和高频两部分，电池只响应慢悠悠的低频分量，高频的烫手山芋全甩给超级电容。实际调试时要注意tau值别整太大，否则电池可能累成狗——我试过tau=15秒时电池电流纹波能飙到30%以上。

超级电容的SOC管理才是重头戏，来看这个状态机逻辑：

function [P_sc] = SC_Management(SOC, P_ref)
    if SOC >= 0.8
        P_sc = P_ref * 1.2;  % 高SOC时多放电
    elseif SOC <= 0.3
        P_sc = P_ref * 0.5;  % 低SOC时收着点
    else
        P_sc = P_ref;  % 正常工况
    end
    % 边界保护
    if SOC > 0.95
        P_sc = max(P_sc, 0);  % 禁止充电
    elseif SOC < 0.1
        P_sc = min(P_sc, 0);  % 禁止放电
    end
end

这代码把超级电容当祖宗供着——SOC高了就让它多干活，低了就哄着少放电。注意充电警戒区的阈值别设太激进，有次我把上限设到0.9，结果系统遇到突增负载直接崩了。

混合储能，simulink模型储能并网，混合储能能量管理。 电池与超级电容混合储能并网matlab/simulink仿真模型。 （1）混合储能采用低通滤波器进行功率分配，可有效抑制系统功率波动，实现母线电压稳定，并对超级电容的soc进行能量管理。 （2）超级电容的工作分为：1）放电下限区 2）放电警戒区 3）正常工作区 4）充电警戒区 5）充电上限区五个工作区域，soc较高时多放电、较低时少放电、soc较低时状态与其相反，超过限值时将只充或放电。 (3）并网采用三相电压型pwm整流器，利用基于电网电压矢量控制双闭环控制，lc滤波器，svpwm调制。 送相关文献。

并网侧的三相VSR控制才是技术流的show time。看这个双闭环的核心：

% 电流环PI参数
Kp_i = 0.5;
Ki_i = 100;
% 电压环PI参数
Kp_v = 0.02;
Ki_v = 0.5;

function [dq_ref] = DualLoop(Vdc, Vdc_ref, Idq)
    % 外环电压控制
    V_error = Vdc_ref - Vdc;
    Id_ref = Kp_v * V_error + Ki_v * integral(V_error);

    % 内环电流控制
    Iq_ref = 0;  // 单位功率因数
    dq_ref = [Id_ref; Iq_ref];
end

这里藏着个骚操作：把直流电压误差转换成d轴电流参考值。调试时发现内环响应必须够快——电流环带宽至少得是电压环的5倍，否则并网时会有明显的电压闪变。LC滤波器参数也别闭着眼睛设，2mH电感+50uF电容组合亲测能在开关纹波和动态响应间取得平衡。

最后安利几篇必看文献：

1.《Hybrid Energy Storage System Control Strategy for Microgrid Applications》里关于SOC分区的骚操作

2.《改进型低通滤波在混合储能功率分配中的应用》里各种滤波算法的实测对比

1. 老牌经典《电压型PWM整流器控制策略的十八种套路》

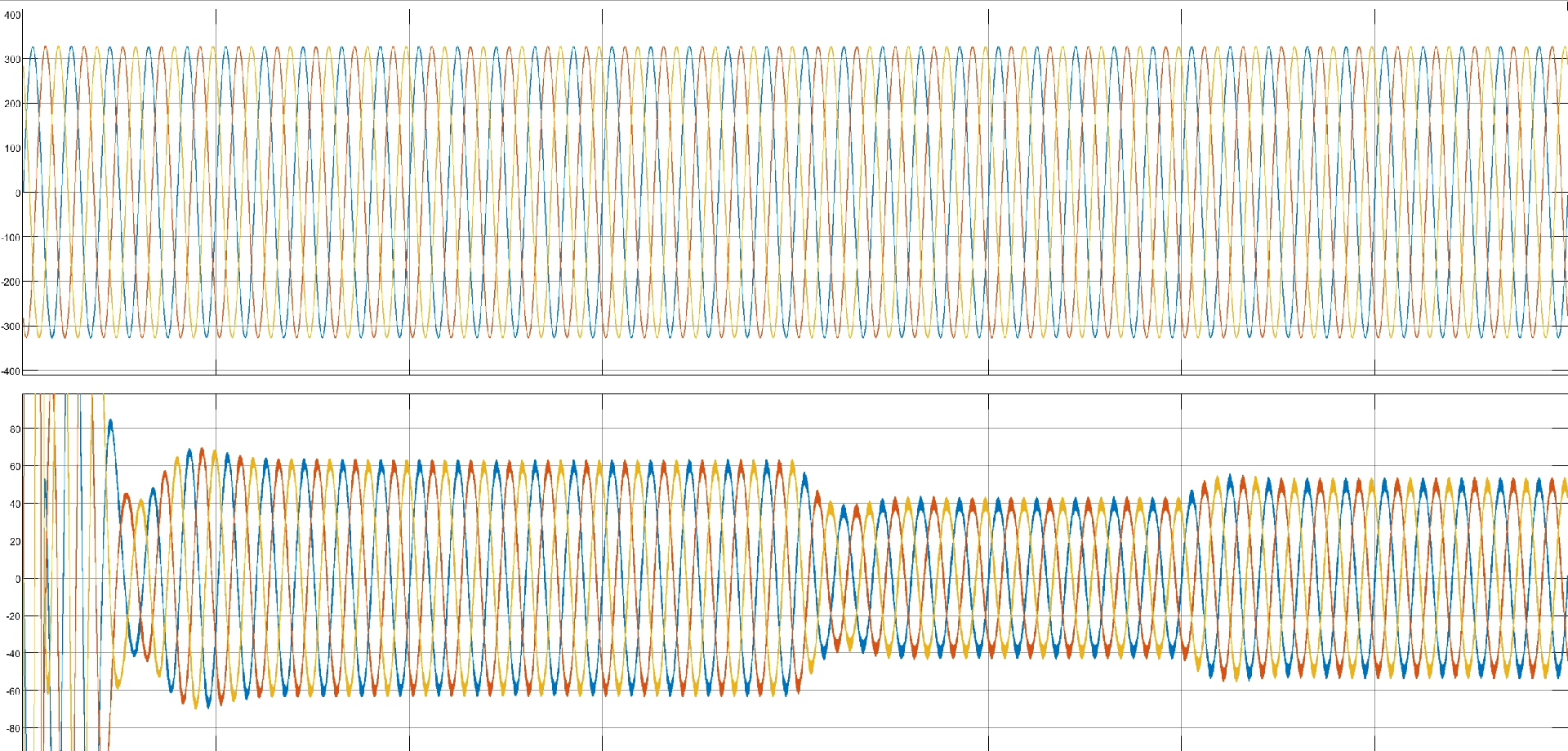

模型跑起来后记得盯着超级电容的SOC曲线看——正常运行时应该像心电图一样在0.3-0.8之间规律波动。有次我参数调飘了，SOC曲线跟过山车似的，半小时就把超级电容折腾废了。记住，玩混合储能就像调鸡尾酒，电池是基酒要稳，超级电容是装饰要浪，比例拿捏好了才能调出惊艳的效果。
