一套空压机集中控制系统，一共19台阿特拉斯空压机，分为7个空压站 配套的winccwimCC7.5开发 底层采用PLC通讯，博途V17开发 整套系统包含： 1.上位机程序 2.plc程序（带备注） 3.硬件物料清单 网络结构图 项目组态有科技感，可以套用在任何项目上作为模板，界面美观

最近搞了一套超厉害的空压机集中控制系统，必须跟大家分享一下。这套系统管理着 19 台阿特拉斯空压机，它们分布在 7 个空压站里。想象一下，这么多空压机要是没有一个集中控制的系统，那管理起来不得乱成一锅粥？

开发工具选择

我在开发这套系统的时候，上位机用的是 winCC 7.5，底层通讯则采用 PLC，用博途 V17 进行开发。为啥选这俩呢？winCC 7.5 是西门子的经典上位机软件，功能强大得很，能很方便地实现数据监控、界面设计啥的。而博途 V17 作为西门子的新一代自动化编程软件，它把各种自动化任务都整合到了一起，编程的时候可顺手了。

系统组成部分

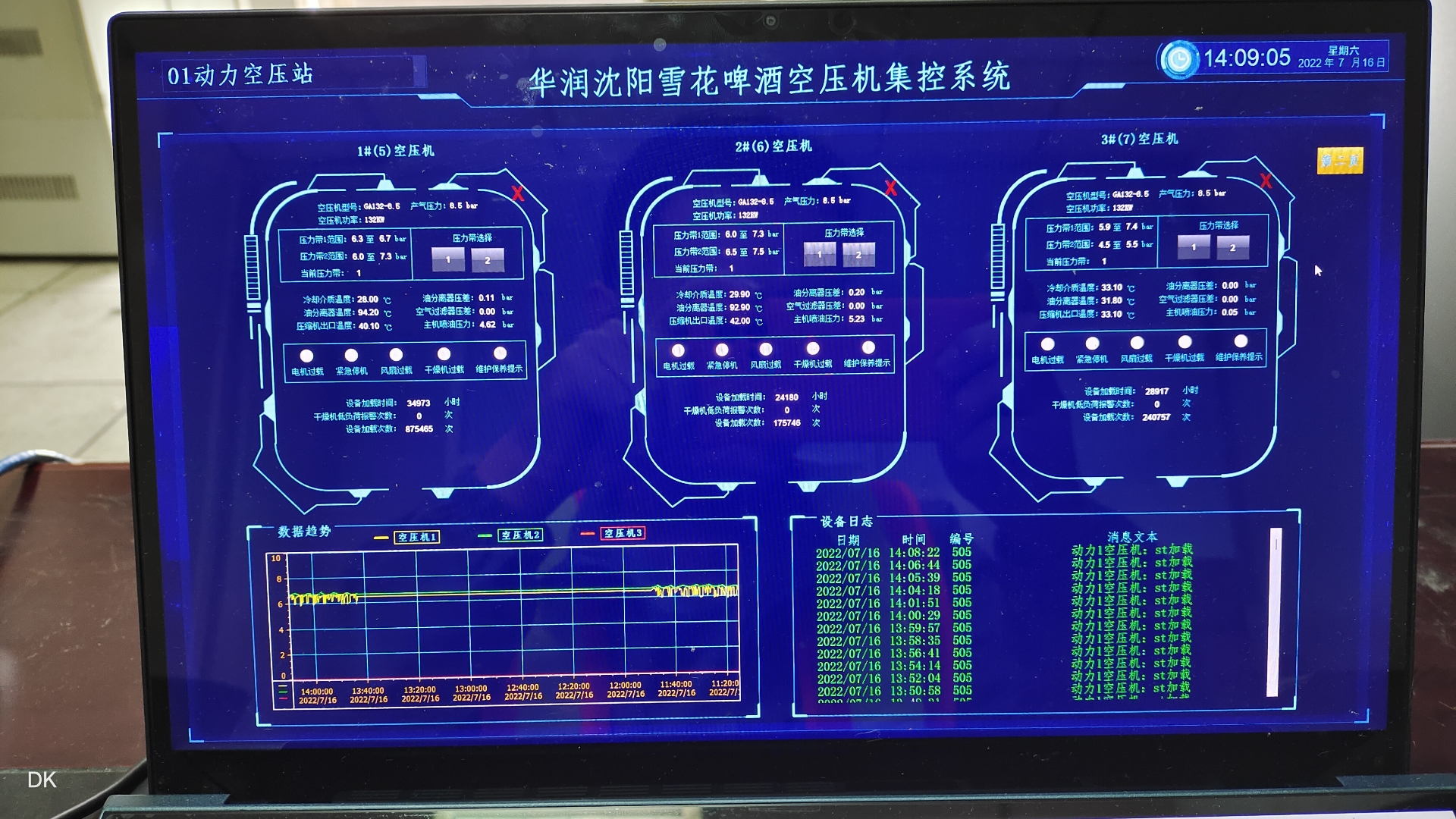

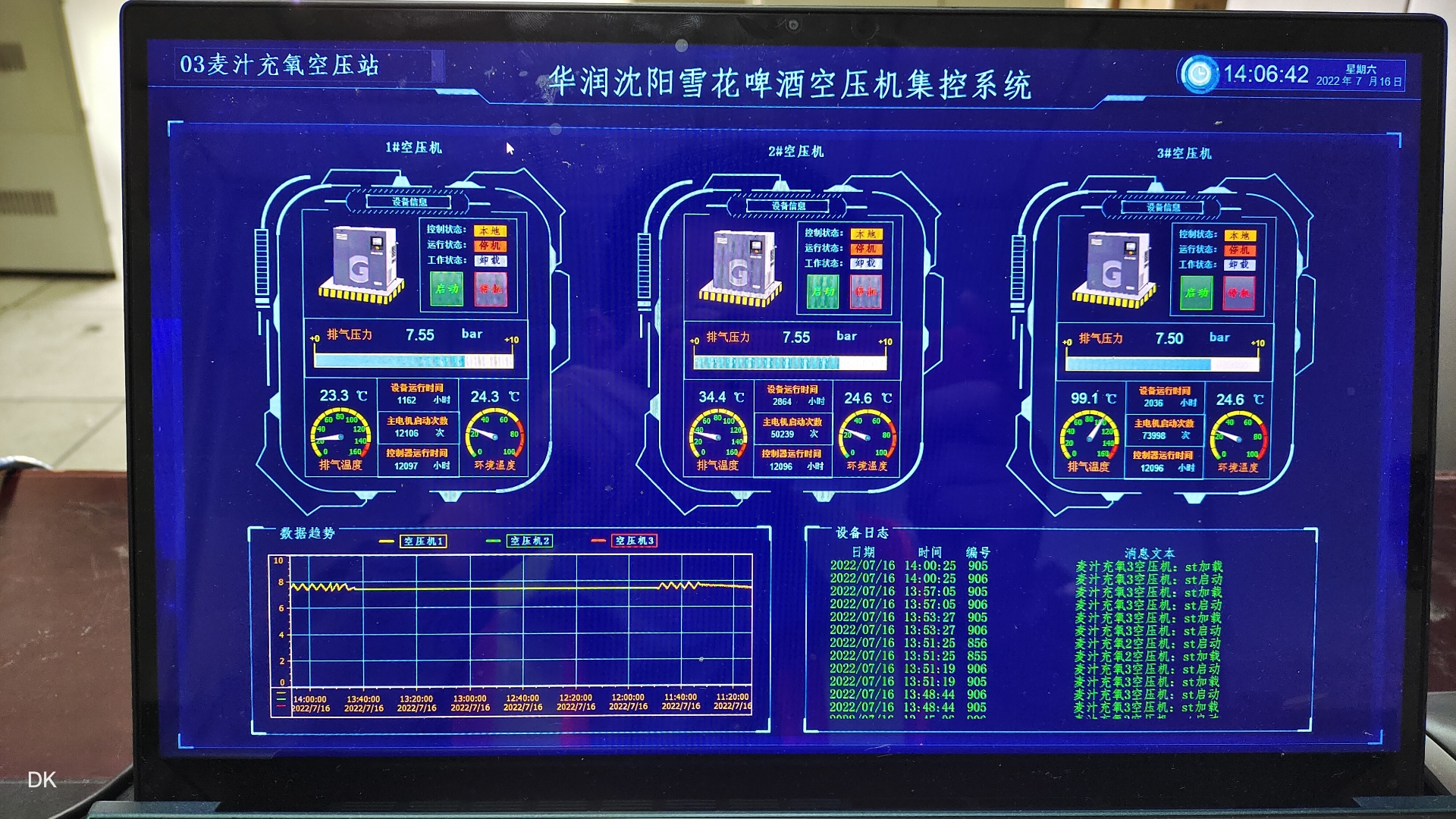

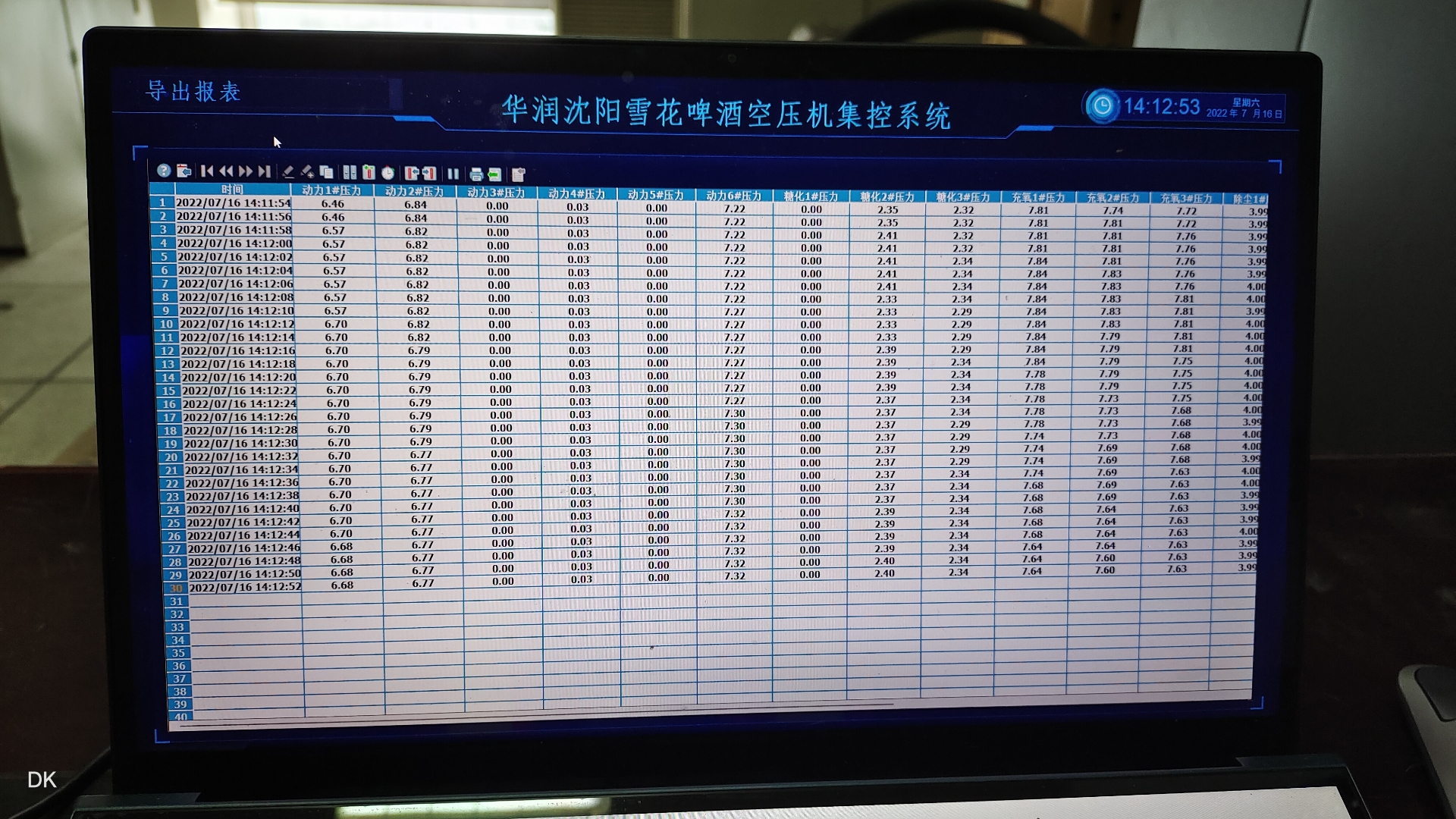

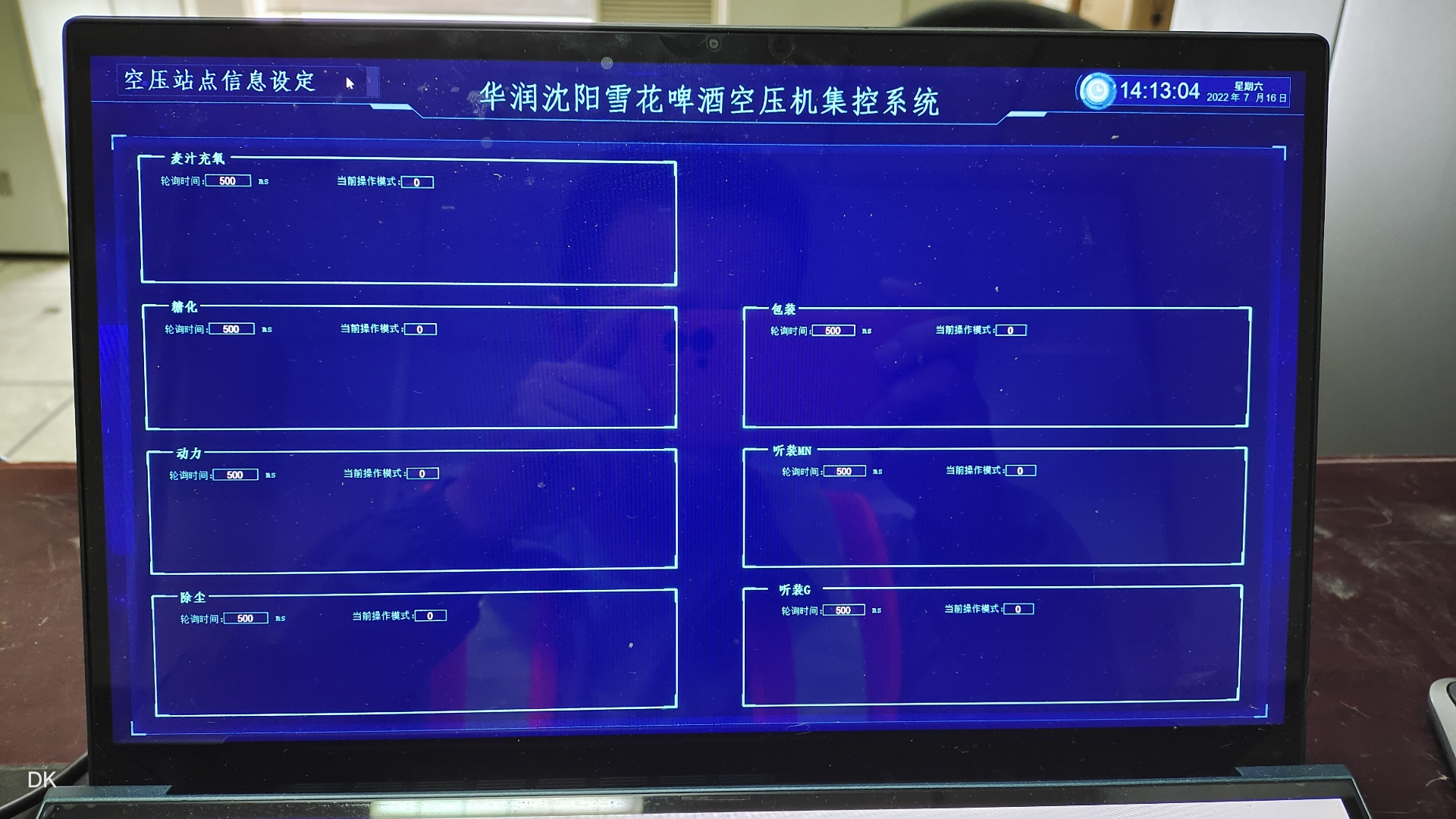

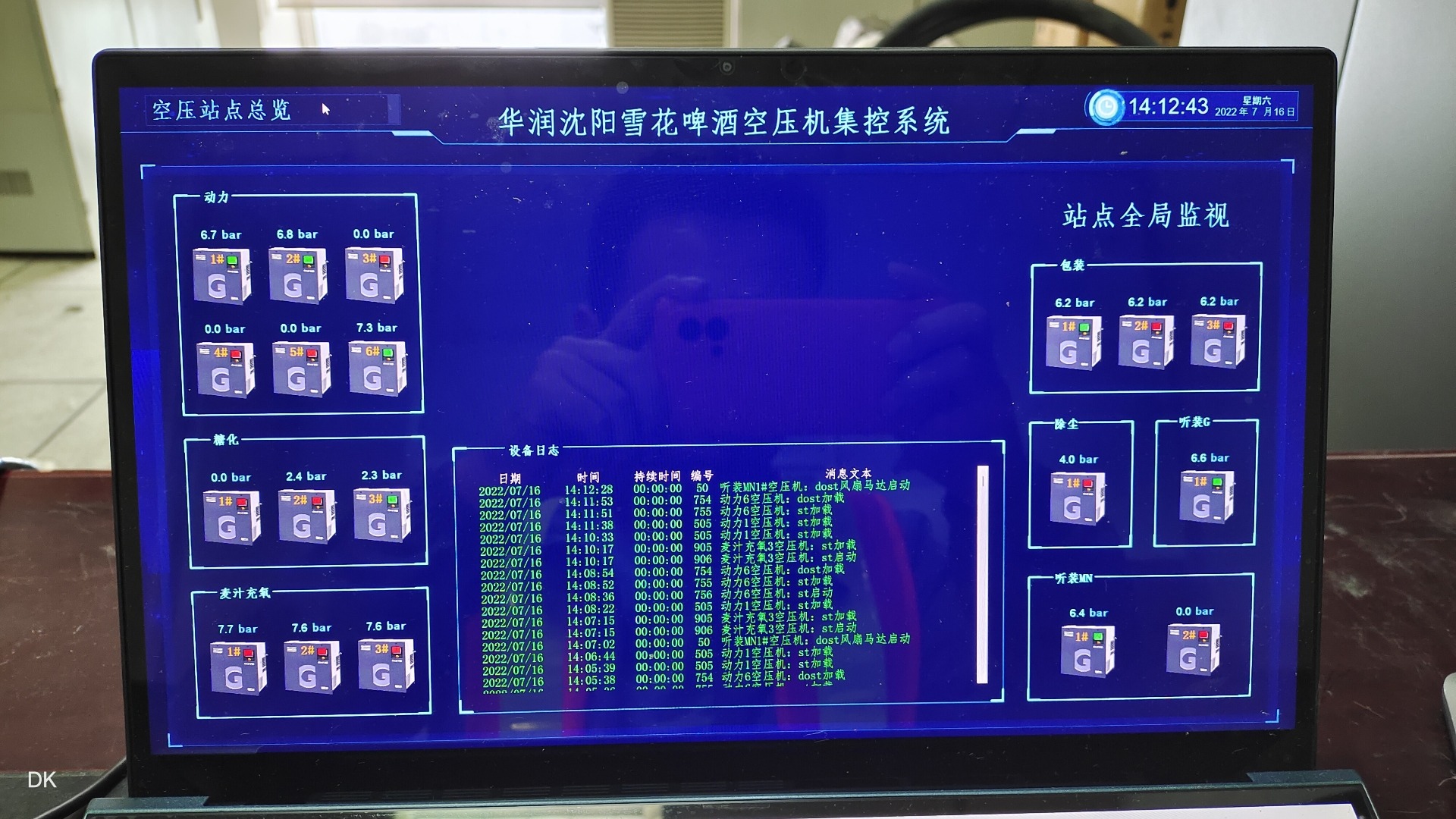

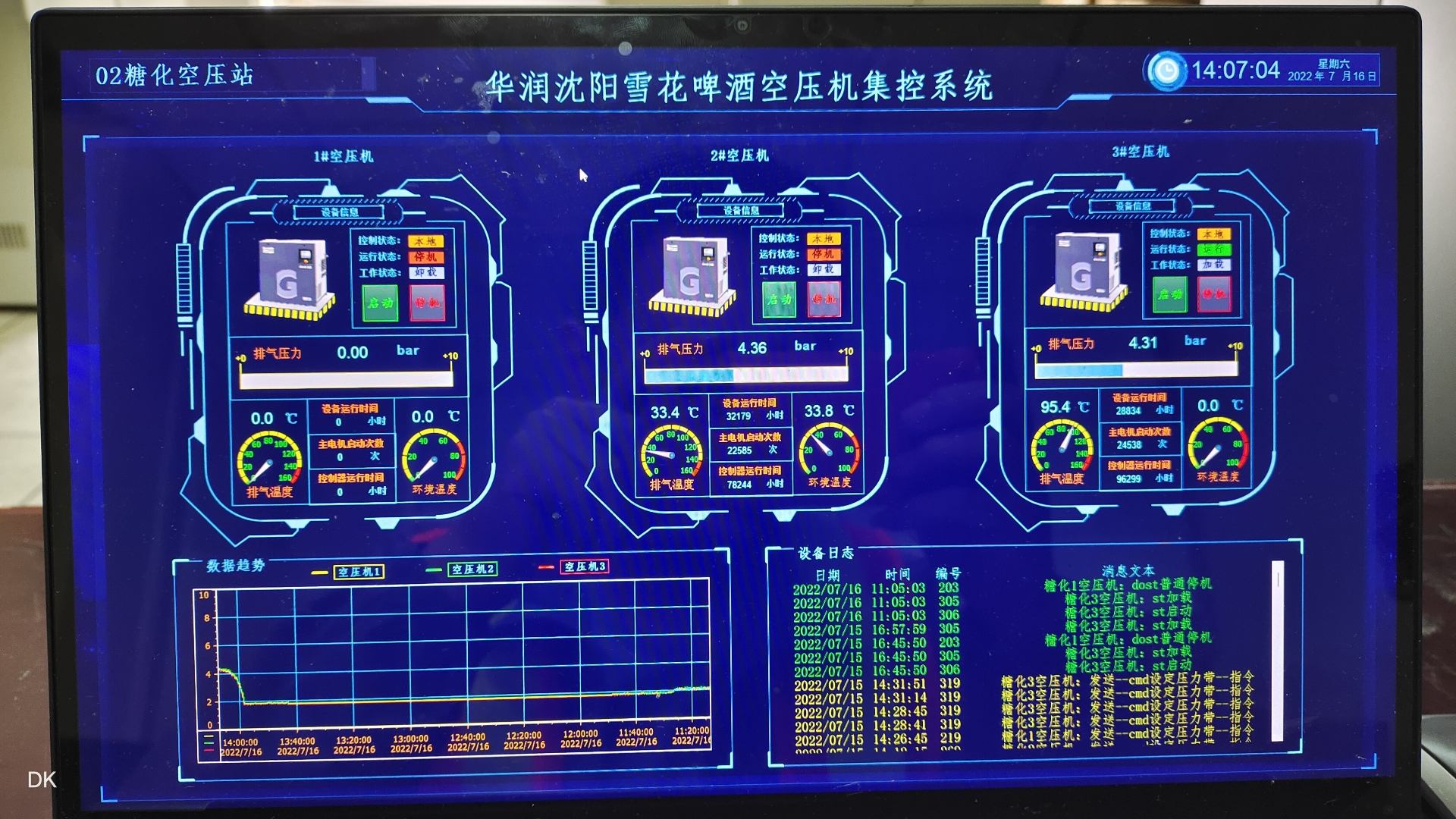

上位机程序

上位机程序就像是整个系统的大脑，负责跟人交互，显示各种数据和状态。下面是一段简单的 winCC 脚本代码，用来实时显示空压机的压力值：

Sub OnLButtonDown(ByVal Item)
    Dim tagValue
    tagValue = HMIRuntime.Tags("Compressor_Pressure").Read()
    MsgBox "当前空压机压力值为: " & tagValue & " Pa"
End Sub

代码分析：这段 VBScript 代码定义了一个鼠标左键点击事件。当用户在界面上点击某个元素时，程序会读取名为“Compressor_Pressure”的变量值，然后用消息框把这个压力值显示出来。这样用户就能随时知道空压机的压力情况啦。

PLC 程序

PLC 程序是系统的核心，它负责跟空压机进行通讯，采集数据，控制设备的运行。下面是一段用博途 V17 编写的 PLC 代码，用于判断空压机是否过载：

Network 1
Title: 空压机过载判断

// 输入变量：空压机电流值
I0.0 := Current_Value;

// 比较电流值是否超过阈值
Q0.0 := I0.0 > Overload_Threshold;

// 如果过载，触发报警
IF Q0.0 THEN
    Alarm_Output := 1;
ELSE
    Alarm_Output := 0;
END_IF;

代码分析：这段梯形图代码很简单。首先，把空压机的电流值赋给输入变量 I0.0。然后，将这个电流值跟过载阈值进行比较，如果超过了阈值，就把输出变量 Q0.0 置为 1。最后，根据 Q0.0 的状态来控制报警输出。要是 Q0.0 为 1，就触发报警，提醒操作人员注意。而且，我在代码里都加了详细的备注，这样以后维护的时候就一目了然了。

硬件物料清单

有了程序还不够，还得有硬件支持。下面是我列的硬件物料清单：

名称	型号	数量
西门子 S7-1500 PLC	CPU 1516-3 PN/DP	1
以太网交换机	SCALANCE X204-2	2
压力传感器	PTP300	19
电流传感器	ACS712	19

这个清单里包含了 PLC、交换机、传感器等必要的硬件设备，它们相互配合，才能让整个系统正常运行。

网络结构图

网络结构图就像是系统的经络，它展示了各个设备之间的连接关系。我设计的网络结构采用了星型拓扑结构，以西门子交换机为核心，把 PLC 和各个传感器、空压机连接起来。这种结构的好处是可靠性高，扩展性强，以后要是需要增加设备，直接接上交换机就行。

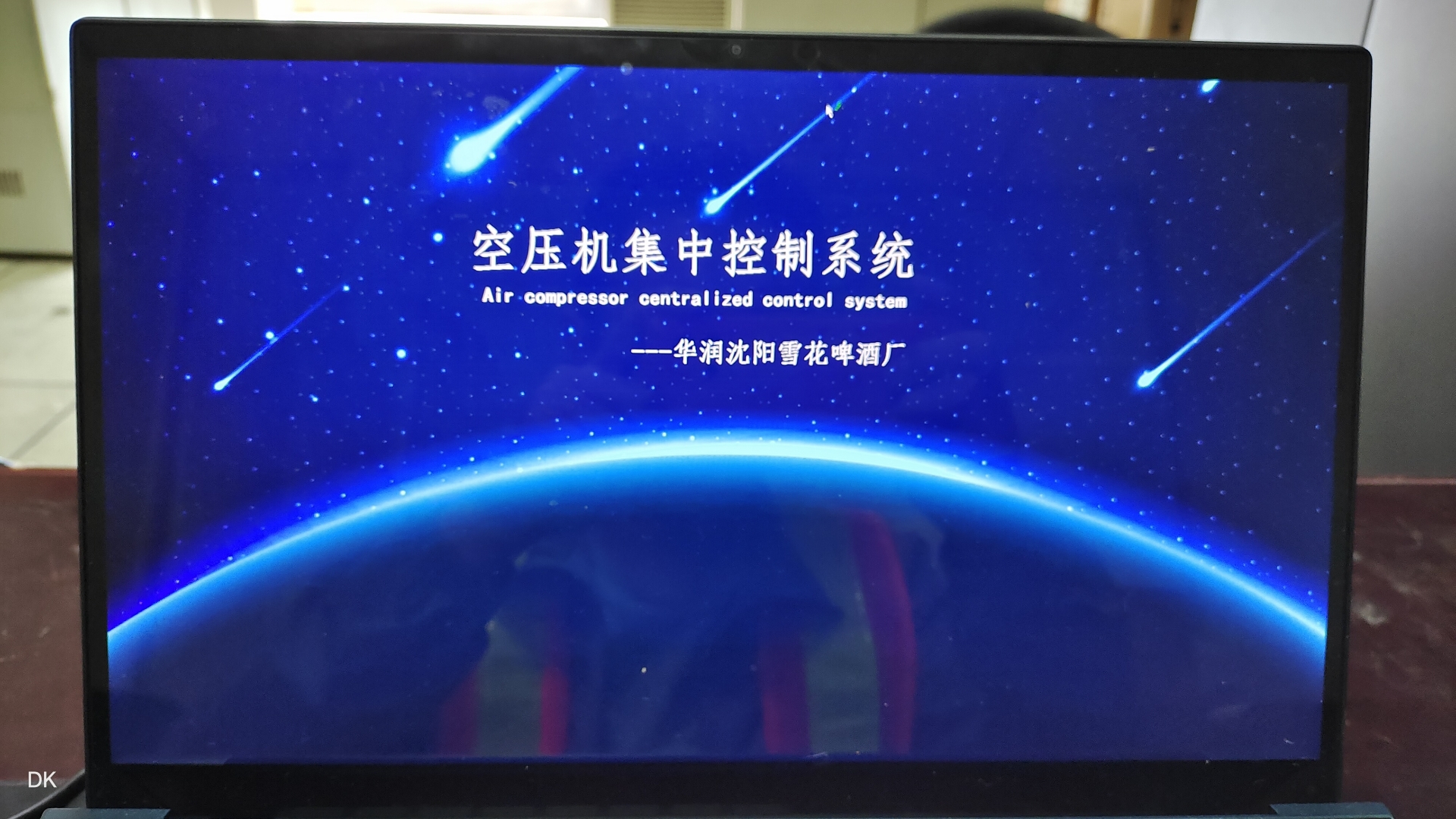

项目亮点

这个项目的组态非常有科技感，界面设计得也很美观。而且，它可以作为一个通用的模板，套用到任何类似的项目上。不管是管理多少台空压机，只要稍微修改一下程序和配置，就能轻松搞定。

一套空压机集中控制系统，一共19台阿特拉斯空压机，分为7个空压站 配套的winccwimCC7.5开发 底层采用PLC通讯，博途V17开发 整套系统包含： 1.上位机程序 2.plc程序（带备注） 3.硬件物料清单 网络结构图 项目组态有科技感，可以套用在任何项目上作为模板，界面美观

总之，这套空压机集中控制系统从开发到完成，花费了不少心血，但看到它稳定运行，一切都值了。希望我的分享能给大家在做类似项目的时候提供一些参考。
