三相负载dq阻抗扫频测量，通过扫频法测量三相RLC负载的dq阻抗，注意不是序阻抗而是dq阻抗 仿真组成及功能： 1.主电路：由电网三相交流电源（相电压峰值311V，频率50Hz）、正负序三相交流电源和RLC负载组成 2.控制模块：由主控制程序和dq变换模块组成 3.观测模块：示波器 仿真具体功能、特点： 1.正负序三相交流电源模块由分别由5个正序电压源和5个负序电压源组成，每次运行仿真的扫频点数可自行设置，最低为1，最多为5 2.采用自己编写的傅里叶级数展开程序进行FFT分析（含注释），比调用simulink中的FFT工具速度更快，实测一次扫描5个、共扫描20个点需80-110秒 3.测量结果与理论结果完全对应，证明该程序的有效性 商品包含以下4部分： 1.Simulink仿真 2.m程序文件，用于控制仿真中的电压源和数据处理，含注释 3.仿真说明文件 4.参考文献 版本matlab2020b，部分模块低版本没有，建议用20b或以上版本

在电力系统分析中，三相负载dq阻抗的测量是一项重要任务。今天就和大家分享一下我利用扫频法测量三相RLC负载dq阻抗的有趣经历。

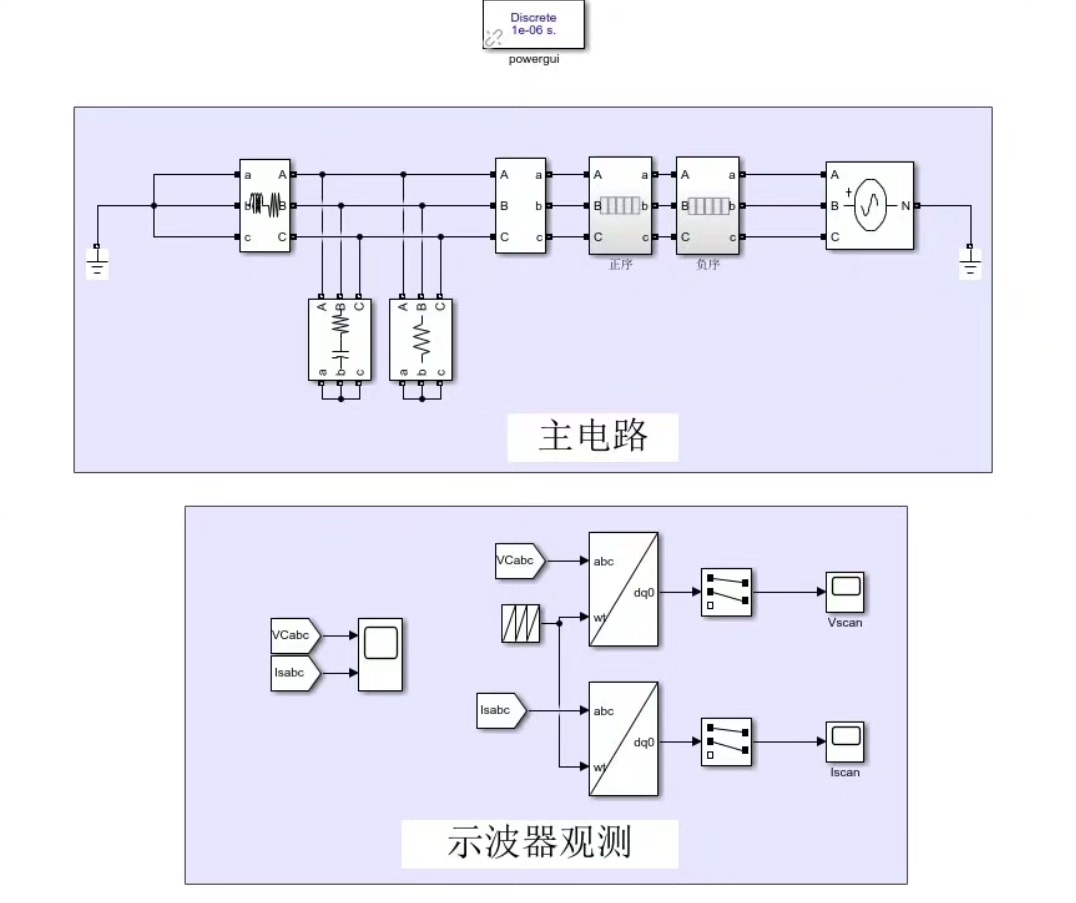

一、仿真组成及功能

1. 主电路

主电路犹如整个系统的“心脏”，它由电网三相交流电源（相电压峰值311V，频率50Hz）、正负序三相交流电源以及RLC负载共同构建。这就像搭建一个复杂的电路城堡，每个部分都不可或缺。三相交流电源提供基本的电力输入，而正负序三相交流电源则为后续测量提供更丰富的条件，RLC负载则是我们的研究对象。

2. 控制模块

控制模块好比是整个系统的“大脑”，由主控制程序和dq变换模块协同运作。主控制程序就像总指挥，统筹安排各个环节的工作；dq变换模块则负责将三相交流量转换到dq坐标系下，方便后续分析计算。

3. 观测模块

示波器作为观测模块，是我们观察系统运行情况的“眼睛”。通过它，我们能直观看到各种电信号的波形变化，以便及时调整和分析。

二、仿真具体功能、特点

1. 正负序三相交流电源模块

这个模块很有意思，它分别由5个正序电压源和5个负序电压源组成。而且每次运行仿真的扫频点数可灵活设置，最低为1，最多为5。就像给了你一把钥匙，可以根据自己的需求去调整探索的深度。例如，当设置扫频点数为5时，我们能获取更全面细致的数据，对系统特性了解得更透彻。

2. 傅里叶级数展开程序FFT分析

在这个项目中，我没有选择调用Simulink中的FFT工具，而是自己动手编写了傅里叶级数展开程序进行FFT分析，这可是有原因的。实测表明，一次扫描5个、共扫描20个点时，自编程序仅需80 - 110秒，速度比调用工具更快。下面来看看关键代码片段：

% 自定义傅里叶级数展开FFT分析程序
function [X] = my_fft(x)
    N = length(x); % 获取信号长度
    if N <= 1
        X = x;
    else
        % 偶数部分
        X_even = my_fft(x(2:2:end));
        % 奇数部分
        X_odd = my_fft(x(1:2:end));
        factor = exp(-1i * 2 * pi * (0:N/2 - 1)' / N);
        % 合并偶数和奇数部分
        X = [X_even + factor.* X_odd; X_even - factor.* X_odd];
    end
end

这段代码核心思路是利用分治思想，将长序列信号分解为偶数和奇数部分分别处理，最后再合并结果。N = length(x)获取信号长度，然后根据长度是否小于等于1来判断是否继续分解。Xeven和Xodd分别处理偶数和奇数部分，factor是一个与频率相关的系数，最后巧妙地合并两部分得到最终的傅里叶变换结果。

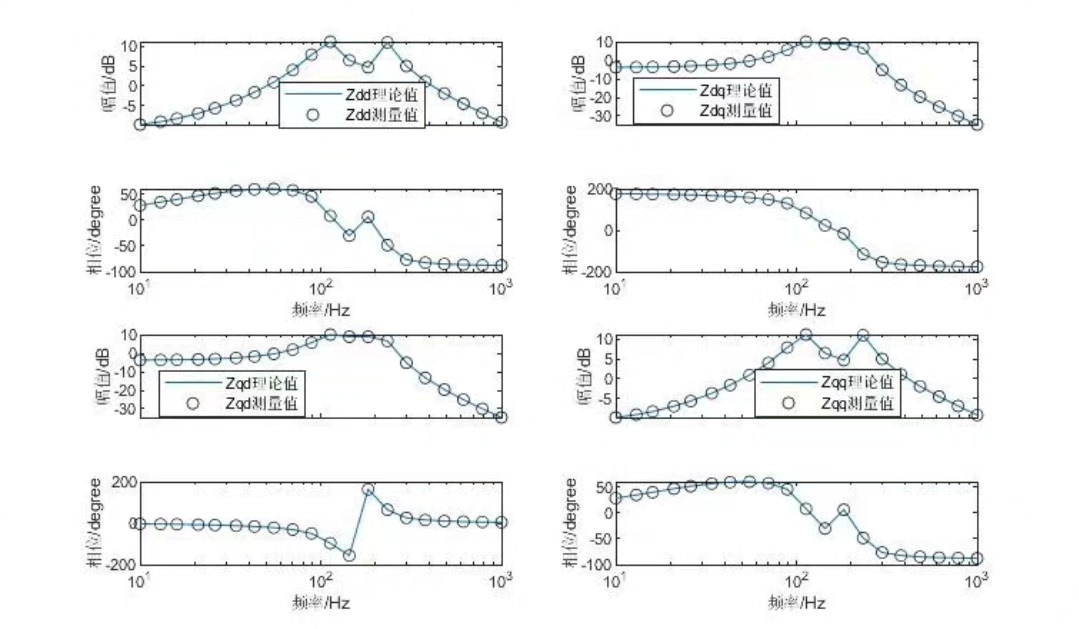

3. 测量结果与理论结果完全对应

这一点非常关键，测量结果与理论结果完全匹配，这就像考试得了满分，直接证明了自编程序的有效性。它为我们后续深入研究三相负载dq阻抗提供了坚实可靠的数据基础。

三、商品内容

1. Simulink仿真

Simulink仿真模型是整个项目的可视化呈现，就像一个操作面板，我们可以在上面直观地看到各个模块之间的连接和数据流动。

2. m程序文件

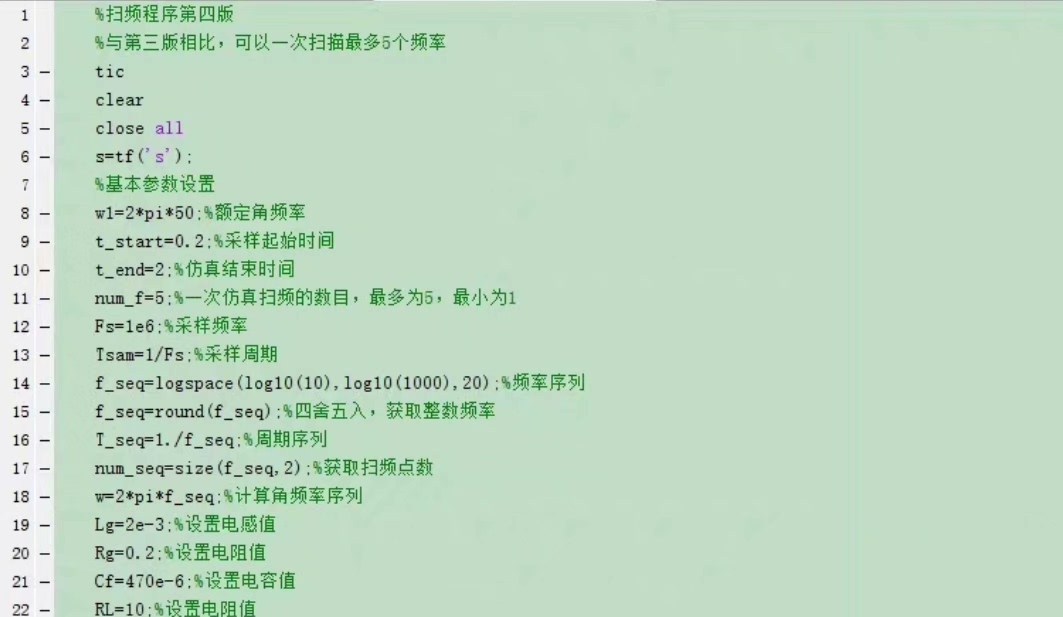

m程序文件用于控制仿真中的电压源和数据处理，而且都带有详细注释。就像一本说明书，即使是新手也能很快明白代码在做什么。比如在控制电压源部分，通过修改程序中的参数，就能轻松调整正负序三相交流电源的输出。

3. 仿真说明文件

仿真说明文件就像是一本指南，详细介绍了整个仿真的流程、参数设置以及注意事项等。无论是自己后续回顾，还是他人想要复用这个项目，都能从中快速上手。

4. 参考文献

参考文献部分为整个项目提供了理论依据和知识来源，方便大家深入研究相关理论知识，了解项目背后的学术支撑。

四、版本说明

这里要提醒一下大家，本项目基于Matlab2020b版本开发，部分模块低版本没有，所以建议使用20b或以上版本，这样才能顺利运行整个项目，充分体验三相负载dq阻抗扫频测量的乐趣。

三相负载dq阻抗扫频测量，通过扫频法测量三相RLC负载的dq阻抗，注意不是序阻抗而是dq阻抗 仿真组成及功能： 1.主电路：由电网三相交流电源（相电压峰值311V，频率50Hz）、正负序三相交流电源和RLC负载组成 2.控制模块：由主控制程序和dq变换模块组成 3.观测模块：示波器 仿真具体功能、特点： 1.正负序三相交流电源模块由分别由5个正序电压源和5个负序电压源组成，每次运行仿真的扫频点数可自行设置，最低为1，最多为5 2.采用自己编写的傅里叶级数展开程序进行FFT分析（含注释），比调用simulink中的FFT工具速度更快，实测一次扫描5个、共扫描20个点需80-110秒 3.测量结果与理论结果完全对应，证明该程序的有效性 商品包含以下4部分： 1.Simulink仿真 2.m程序文件，用于控制仿真中的电压源和数据处理，含注释 3.仿真说明文件 4.参考文献 版本matlab2020b，部分模块低版本没有，建议用20b或以上版本

希望通过这篇博文，能让大家对三相负载dq阻抗扫频测量以及相关的Matlab仿真有更深入的了解。如果大家有任何问题或想法，欢迎在评论区交流！
