1. 系统组成

1.1. 拓扑关系

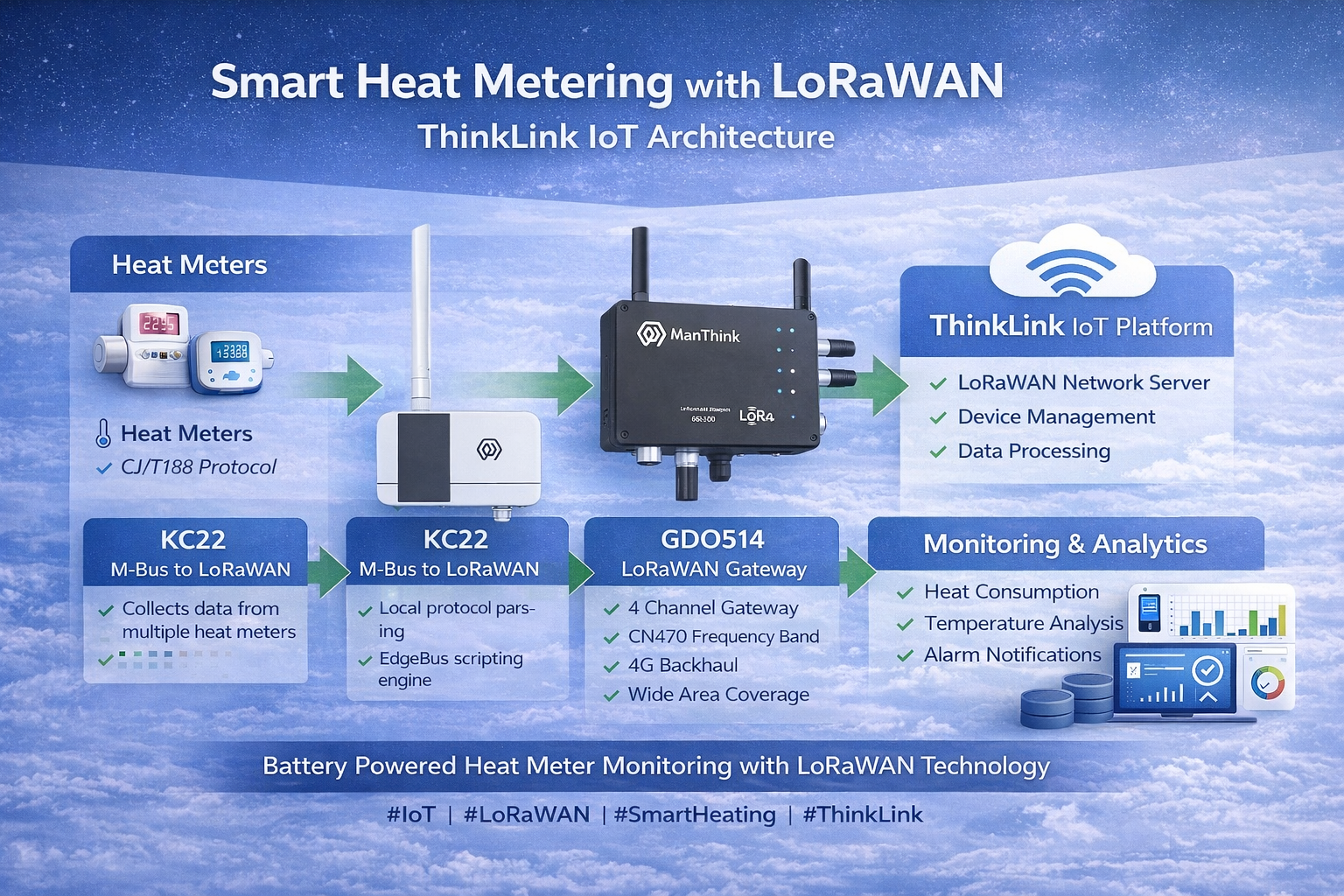

多块热计量表 -> KC22 (Mbus 转LoRaWAN 采集器) -> LoRaWAN网关（GDO51） -> 物联网平台（ThinkLink）

1.2. 设备选型与数量

2. 主要功能和特点

2.1. KC22 功能介绍及技术参数

KC22 是一款面向电池供电场景设计的LoRaWAN M-Bus采集终端，主要用于热量表、水表等仪表的数据采集与远程上传 [1]。

主要功能:

• 通过M-Bus接口与热量表通信，支持CJ/T 188标准协议，并已实现对多种品牌热表的协议适配 [1]。
• 在本地完成协议解析与数据处理，并通过LoRaWAN将结构化数据上报至平台 [1]。
• 内置Edge-Bus（EB）虚拟机，允许用户使用TypeScript编写采集与处理逻辑，实现协议的参数化配置，无需频繁修改固件即可适配不同M-Bus地址和厂家代码的表计 [1]。
• 支持远程修改采集周期和热表地址，在供暖季进行数据采集，非供暖季进行休眠以达到低功耗运行 [1]。

技术参数 (根据用户提供及搜索结果综合):

• 带表数量: 1个KC22可带4块热量表。
• 电池寿命: 按每年4个月的供暖季进行计算，每6小时采集一次热计量表的数据，KC22的理论使用寿命可达8年以上 [1]。
• 防护等级: IP65。
• 通信协议: LoRaWAN，M-Bus (CJ/T 188)。
• M-Bus通信参数: 2400bps、8数据位、偶校验、1停止位 (CJ/T 188标准) [1]。

2.2. GDO514-AGCN470-N-2 LoRaWAN室外网关功能及技术参数

GDO51x系列是门思科技针对LoRaWAN系统设计的室外多通道高性能网关，适用于城市、工业园区等广域覆盖场景 [2]。GDO514-AGCN470-N-2作为该系列的一员，具备以下特点：

主要功能:

• 接收KC22采集器上传的LoRaWAN数据，并转发至ThinkLink物联网平台。
• 支持LoRaWAN协议，实现远距离、低功耗通信。
• 提供广域覆盖能力，减少所需网关数量。

技术参数 (根据型号推断及通用LoRaWAN网关特性):

• 型号: GDO514-AGCN470-N-2 (4信道，支持CN470频段，带4G回传)。
• 安装方式: 室外安装，通常架设于楼顶，具备良好的覆盖范围。
• 覆盖范围: 单个网关可覆盖较大区域，本项目中每5栋楼配置一个网关，确保信号无死角覆盖。
• 回传方式: 4G (根据型号中的“AG”推断为4G回传)。
• 工作频段: CN470 (根据型号中的“CN470”推断)。
• 防护等级: 预计为IP65或更高，以适应室外恶劣环境。

2.3. ThinkLink 物联网平台功能

ThinkLink是门思科技推出的一款面向低数据量场景的开放LoRaWAN应用平台，集成了LoRaWAN网络服务器（NS）和多种第三方平台对接能力 [3]。

主要功能:

• 基本数据采集与展示: 可采集累计流量、累计热量、瞬时流量、瞬时热量，入水温度、回水温度。可查看历史数据，并以曲线图形式直观展示 [3]。
• 数据分析与组织: 可按单元进行组织，计算不同单元的平均入水温度、回水温度、最高温度、最低温度。
• 告警功能: 支持设备离线告警、入水温度和回水温度异常告警，并通过邮箱等方式将告警信息通知到责任人 [3]。
• 数据重组与应用: 可将采集的数据进行重组，用于费用计算、能耗分析等 [3]。
• 显示功能: 可做大屏的卡片式数据显示，集中展示关键指标 [3]。
• 运维功能: 支持远程阀控（需要热表本身支持此功能）、远程修改设备采集周期 [3]。
• 第三方平台对接: 可通过标准MQTT协议对接到第三方平台，实现数据共享与集成 [3]。
• 物模型管理: 支持物模型、RPC、资产管理、子设备管理、告警规则、卡片化展示和联动控制等功能 [3]。

3. 方案优势

• 协议兼容性强: KC22已集成了多种热表通信规约，可适配大部分主流热计量表，降低了项目实施的复杂性 [1]。
• 覆盖范围广: LoRaWAN技术覆盖范围大，本项目通过合理布设10台GDO514-AGCN470-N-2网关可实现小区的全面覆盖，并具备一定的冗余备份能力。
• 施工简便，配置轻量: KC22现场只需连接M-Bus总线即可完成硬件安装。所有配置工作均可通过ThinkLink平台进行档案录入和远程参数修改，无需现场复杂调试，大大提高了部署效率 [1]。
• 电池寿命长，运维成本低: KC22在同等采集密度下，电池寿命长。每6小时的采集周期，可实现8年以上的使用寿命，大大降低了后期更换电池的运维成本 [1]。
• 数据应用灵活: ThinkLink平台功能强大，可实现不同维度的数据统计、分析和告警功能，为精细化管理和节能降耗提供数据支持 [3]。
