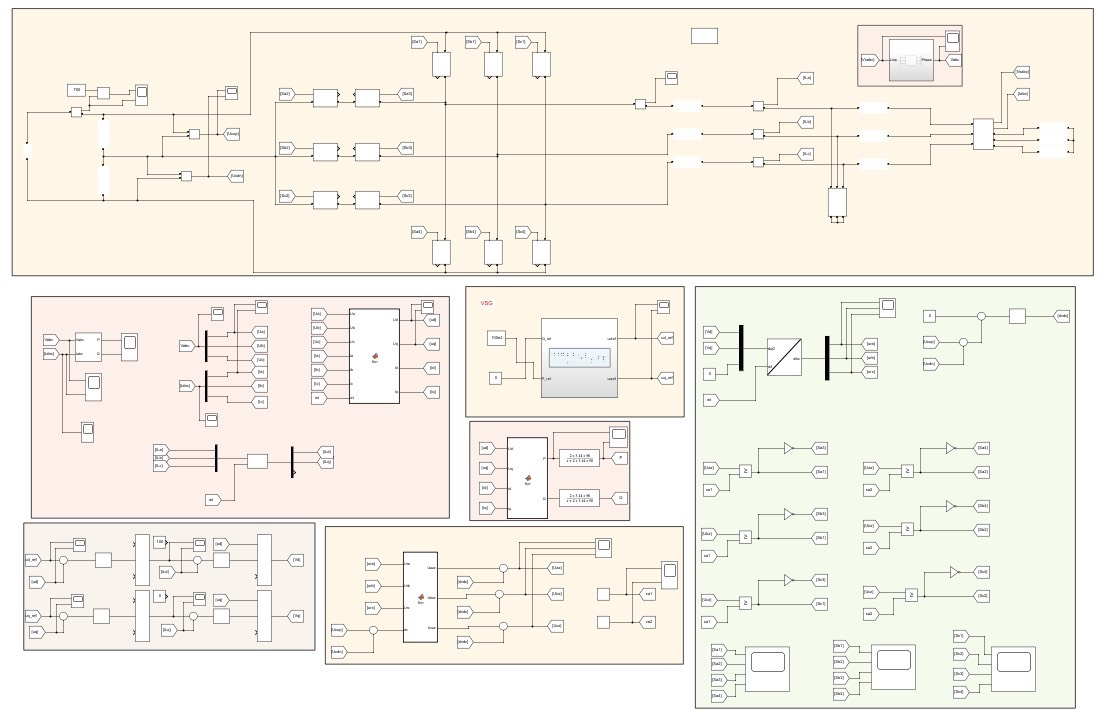

VSG（虚拟同步机）控制，基于T型三电平的VSG构网型逆变器控制，采用LCL型滤波器，电压电流双闭环控制。 1.VSG控制 2.中点电位平衡控制 3.电压电流双闭环控制 4.提供参考文献以及VSG原理和下垂系数计算方法

咱们今天聊点硬核的——如何让三电平逆变器装成同步发电机？这可不是简单的角色扮演，得靠VSG（虚拟同步机）算法给电力电子设备注入灵魂。先上个核心代码段镇楼：

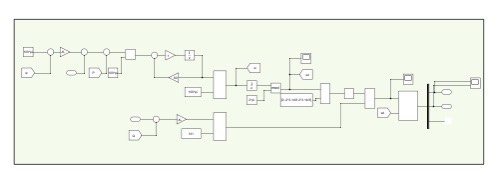

# VSG有功-频率控制核心算法
def vsg_power_loop():
    global omega, P_ref, P_meas
    # 机械方程模拟
    J = 0.2   # 虚拟惯量
    D = 15    # 阻尼系数
    delta_omega = (P_ref - P_meas - D*(omega - omega_nom)) / (2*J*omega_nom)
    omega += delta_omega * dt
    # 频率下垂控制
    omega_out = omega_nom - Kp_droop*(P_meas - P_ref)
    return omega_out

这段代码藏着两个关键点：用虚拟惯量J模仿同步机的转动惯量，阻尼系数D防止振荡。就像给逆变器装了个"飞轮"，电网波动时它能像真发电机一样惯性支撑。

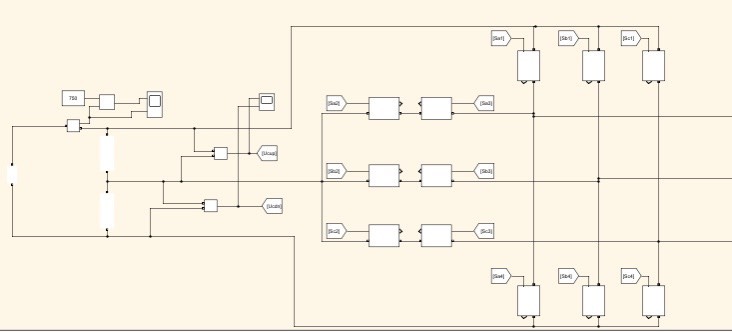

说到三电平拓扑，中点电位漂移是个头疼问题。这里有个骚操作——在PWM调制里埋平衡因子：

// 三电平NPC中点平衡算法
void balance_neutral_point() {
    Vdc = get_dc_link_voltage();
    Vn = get_neutral_voltage();

    // 平衡因子计算
    k_balance = (Vdc/2 - Vn) / (Vdc/2);

    // 修正调制波
    for(int i=0; i<3; i++){
        mod_wave[i] += k_balance * sign(mod_wave[i]);
    }
}

这波操作通过实时检测中点电压，动态调整调制波，相当于给电路加了自动配平系统。注意那个sign函数，正是它在正负半周搞事情，把多余电荷赶到该去的位置。

LCL滤波器可不是吃素的，双闭环控制得精心调教。上干货——电流环PI参数计算公式：

$$

Kp = L1 \cdot \omega_c \\

Ki = R1 \cdot \omega_c

$$

VSG（虚拟同步机）控制，基于T型三电平的VSG构网型逆变器控制，采用LCL型滤波器，电压电流双闭环控制。 1.VSG控制 2.中点电位平衡控制 3.电压电流双闭环控制 4.提供参考文献以及VSG原理和下垂系数计算方法

其中ωc是截止频率，通常取开关频率的1/10。别急着套公式，实际调试时得留20%余量，电力电子器件可不是理想模型。

说到下垂系数，记住这个经验公式：

$$

K{droop} = \frac{\Delta f{max}}{P{max}} \cdot S{base}

$$

某光伏电站实测案例：当Pmax=100kW，允许频率偏差0.5Hz时，Kdroop≈0.005Hz/kW。这个值太小会导致响应迟钝，太大会引发振荡，建议先用仿真扫参确定安全范围。

参考文献方面，必看的除了IEEE Trans on Power Electronics那几篇经典论文，推荐王斯然的《虚拟同步机技术及其在电力系统中的应用》，里面对VSG的机电暂态模型推导相当接地气。仿真搭建建议用PLECS+Matlab组合，毕竟电力电子拓扑可视化调试真能救命。

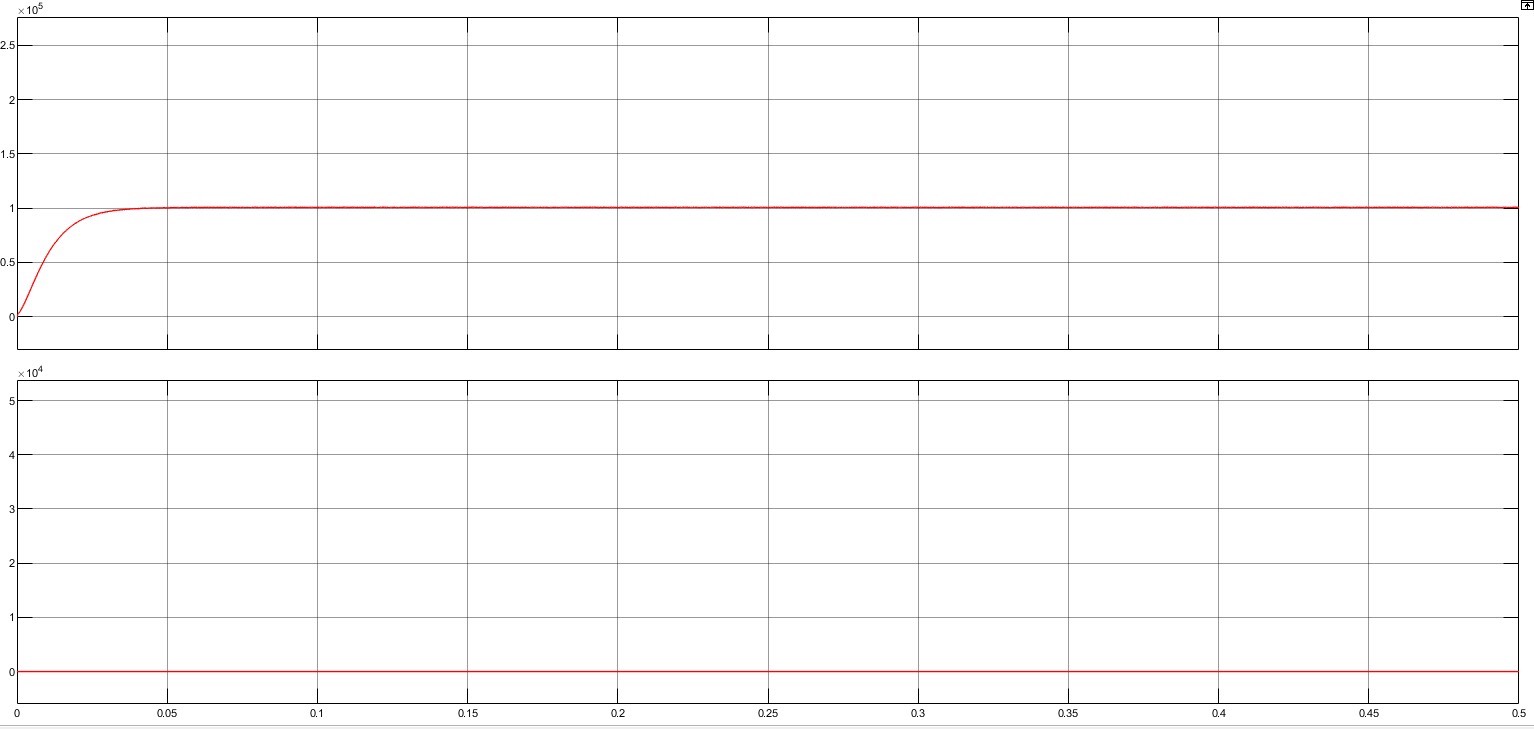

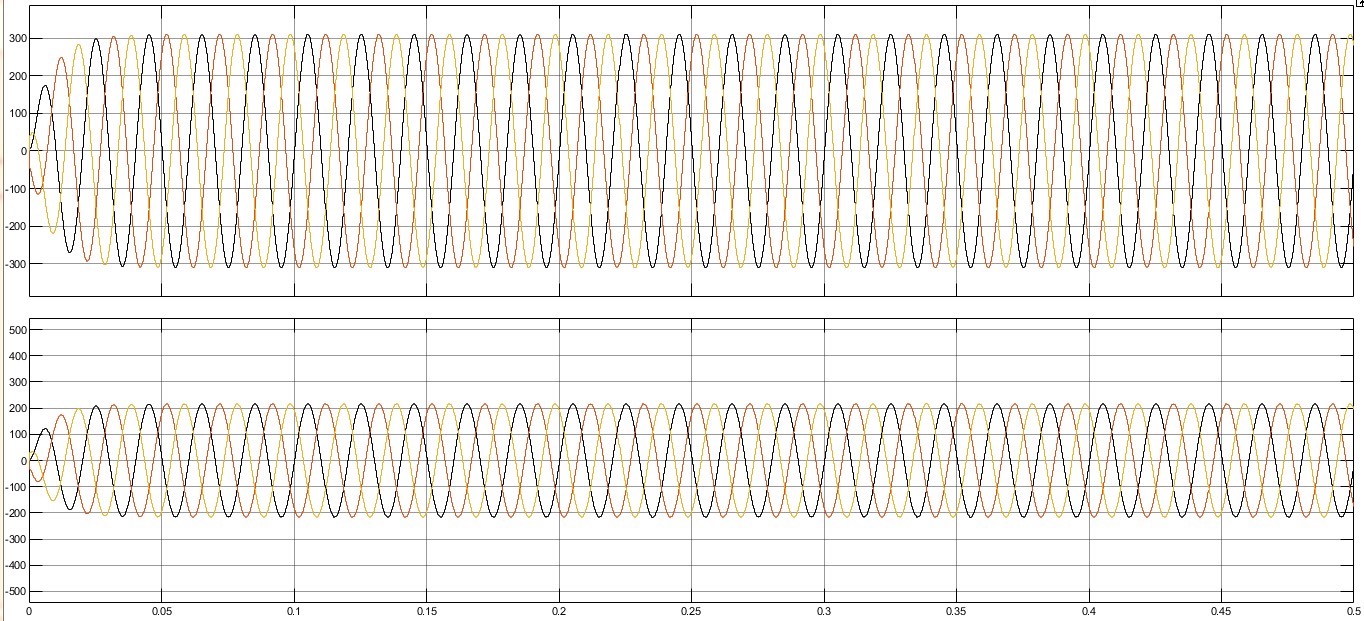

最后扔个压箱底的调试口诀：先调电流环，再整电压环，VSG参数放最后。中点平衡要实时，LCL谐振须避开。示波器抓波形时，重点关注并网瞬间的频率追踪和功率波动，那才是检验VSG演技的关键时刻。
