课时21：均值化原理_笔记
直方图均衡化
掩码操作
示例

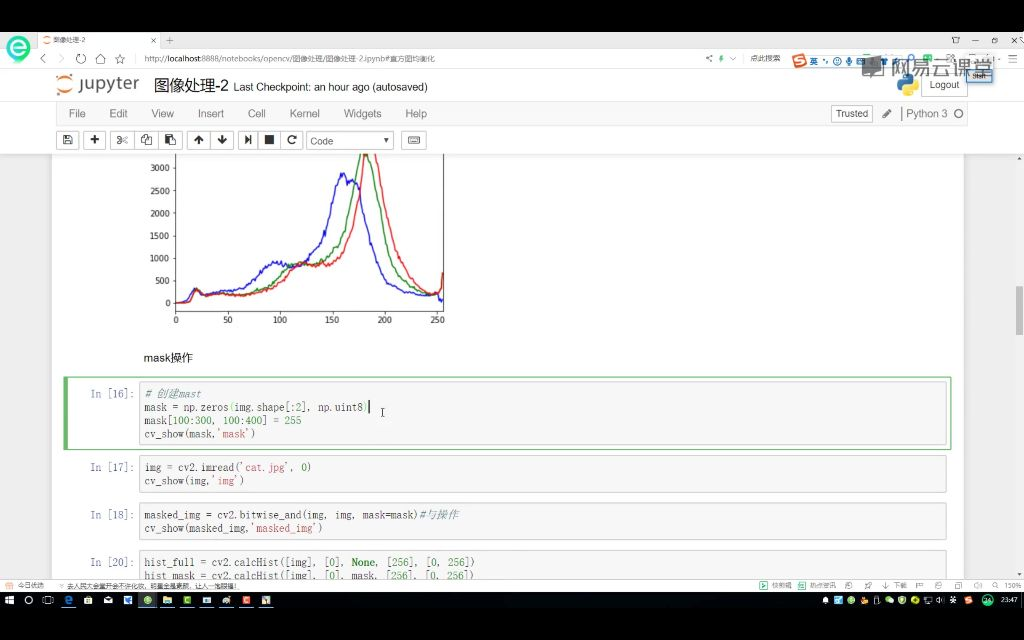

创建方法
使用 np.zeros(img.shape[:2], np.uint8) 创建与图像大小相同的二维零矩阵。
将需要保留的区域设置为 255：mask[100:300, 100:400] = 255。
注意图像大小要保持一致，使用 img.shape 获取原图尺寸。
操作原理
掩码只有两部分组成：0（黑色）和 255（白色）。
通过 cv2.bitwise_and() 执行与操作，保留掩码为 255 的区域。
黑色区域（0 值）会被完全过滤掉，相当于图像截取操作。
效果展示
原始图像：完整的灰度图。
掩码图像：黑白分明的矩形区域。
处理后图像：只保留掩码白色区域的图像内容。
直方图对比：显示原始图像和掩码区域的像素分布差异。
直方图均衡化的基本原理

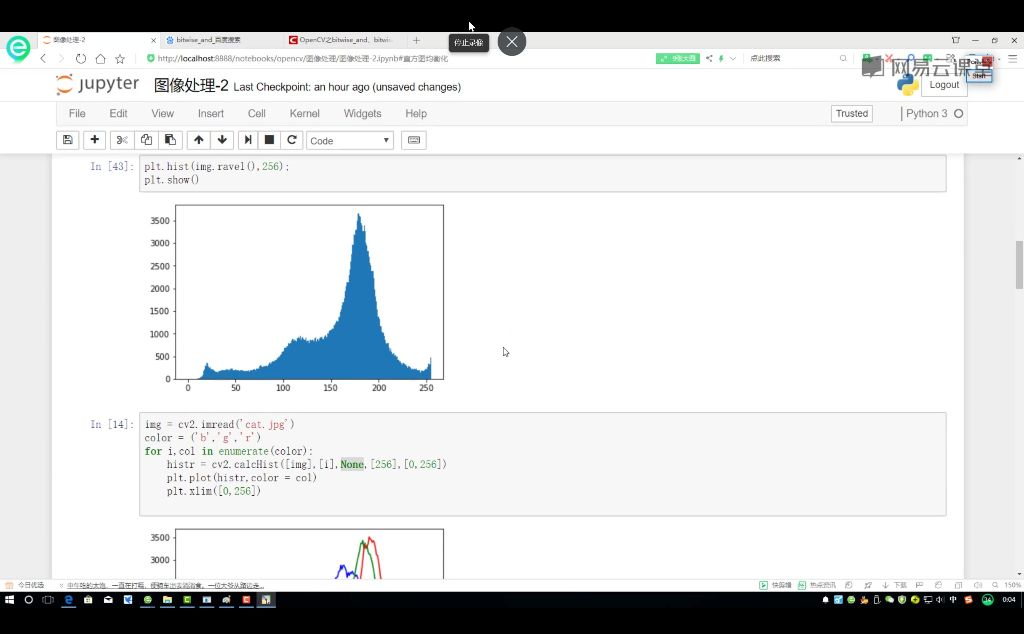

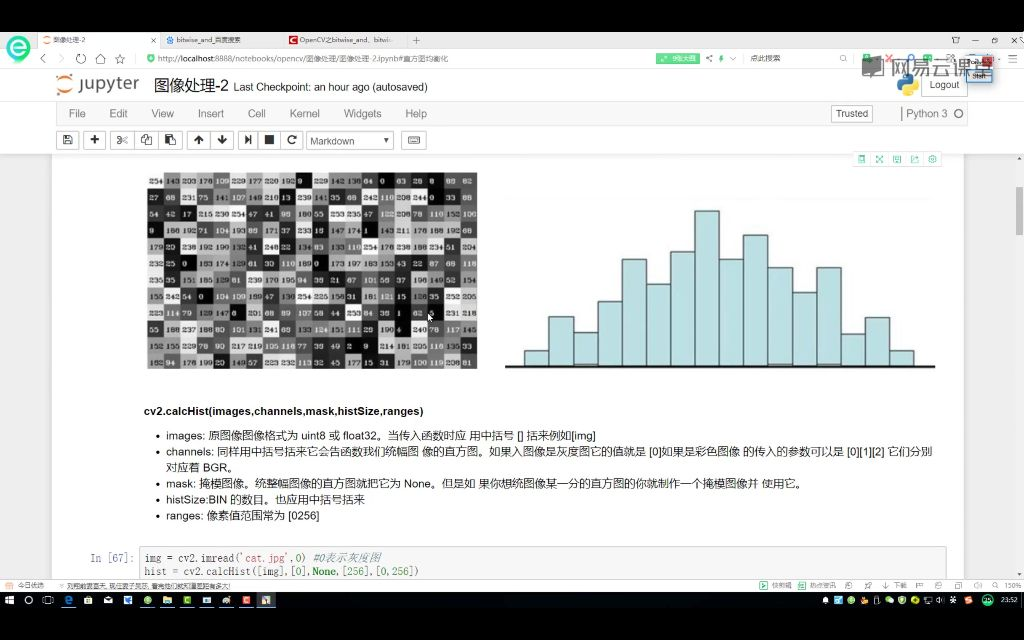

统计函数cv2.calcHist(images, channels, mask, histSize, ranges)
images：需用中括号包裹，如[img]。channels：灰度图为[0]，彩色图可分别统计 BGR 通道[0][1][2]。mask：None表示统计整图，使用掩码可统计特定区域。histSize：BIN 数目，如[256]。ranges：像素值范围，通常为[0,256]。
例题：直方图均衡化
计算步骤
统计各灰度值的像素个数。
计算每个灰度值的概率。
计算累积概率。
映射新灰度值。

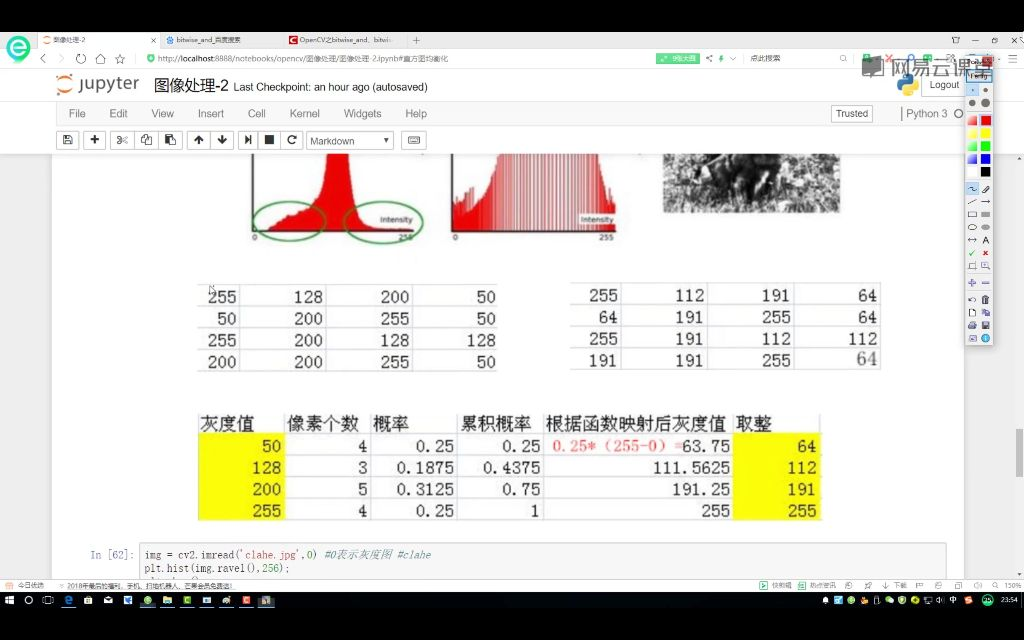

示例解析
原始灰度值 50（4 个像素）→ 累积概率 0.25 → 新值 64。
灰度值 128（3 个像素）→ 累积概率 0.4375 → 新值 112。
最终效果
将 “瘦高” 的直方图分布变为 “矮胖” 的均衡分布。
核心思想
通过累积概率函数实现灰度值重新分配，使像素值分布更均匀。

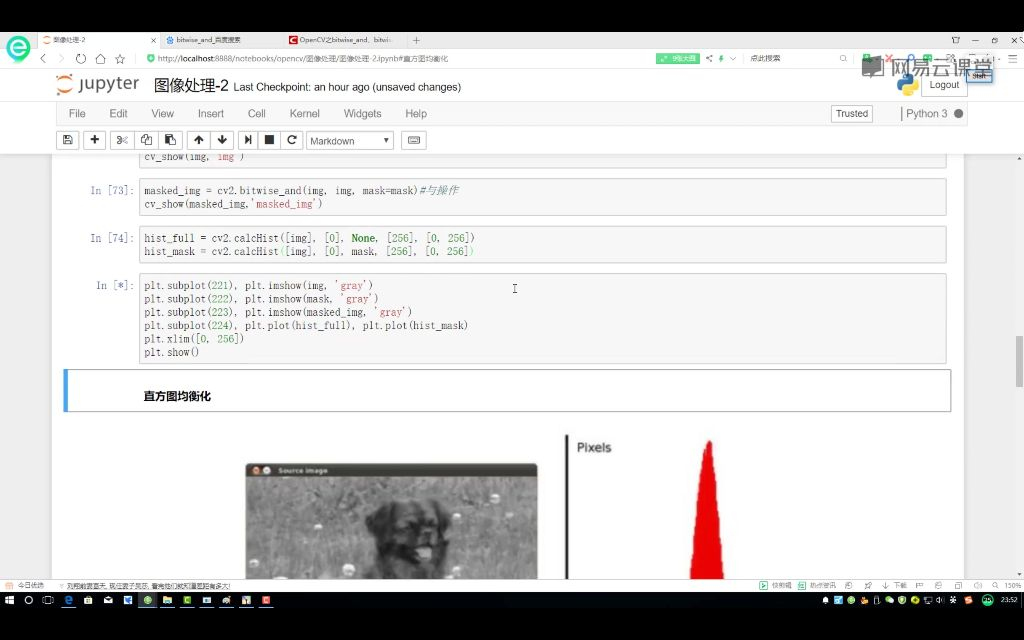

掩码(Mask)原理与操作
| 知识点 | 核心内容 | 操作要点 | 应用示例 |
|---|---|---|---|
| 掩码原理 | 黑白二值矩阵(0/255) | 创建与图像同尺寸的无符号矩阵 目标区域设为255 与原始图像进行按位与操作 |
猫图像局部提取：掩码白色区域保留原图，黑色区域置零 |
直方图均衡化技术
| 实现方法 | 数学原理 | 处理流程 | 效果表现 |
|---|---|---|---|
| 直方图均衡化 | 概率分布映射改善对比度 | 统计各灰度级频率 计算累积分布函数 映射公式：新值=累积概率×255 |
狗图像处理：集中分布的灰度值被拉伸到更广范围 |
掩码实操步骤
# OpenCV掩码实现示例
import cv2
import numpy as np
# 初始化与图像同尺寸的黑色掩码
mask = np.zeros(image.shape[:2], dtype=np.uint8)
# 设置目标区域为白色(255)
cv2.rectangle(mask, (x,y), (x+w,y+h), 255, -1)
# 按位与运算
masked_img = cv2.bitwise_and(original, original, mask=mask)
直方图分析对比
| 特征指标 | 原始直方图 | 均衡化后直方图 |
|---|---|---|
| 分布形态 | 瘦高型集中分布 | 矮胖型均匀分布 |
| 动态范围 | 集中在狭窄亮度区间 | 覆盖0-255全范围 |
| 对比度表现 | 细节模糊 | 细节清晰可见 |
关键技术参数
-
数据类型规范
掩码矩阵必须声明为dtype=np.uint8，否则会导致按位运算失败 -
直方图预处理
需要先计算归一化概率分布：
p(rk)=nkMN p(r_k) = \frac{n_k}{MN} p(rk)=MNnk
其中nkn_knk为灰度级kkk的像素数，MNMNMN为图像总像素数 -
灰度值映射
最终新灰度值需执行四舍五入：
sk=round(255⋅∑j=0kp(rj)) s_k = round(255 \cdot \sum_{j=0}^k p(r_j)) sk=round(255⋅j=0∑kp(rj))
效果验证方法
- 并排显示原始图像与处理结果
- 叠加绘制均衡化前后直方图曲线
- 使用
cv2.imshow()对比局部细节差异 - 通过PSNR/SSIM指标量化改善程度
课时22：均衡化效果_笔记
直方图均衡化
均衡化示例

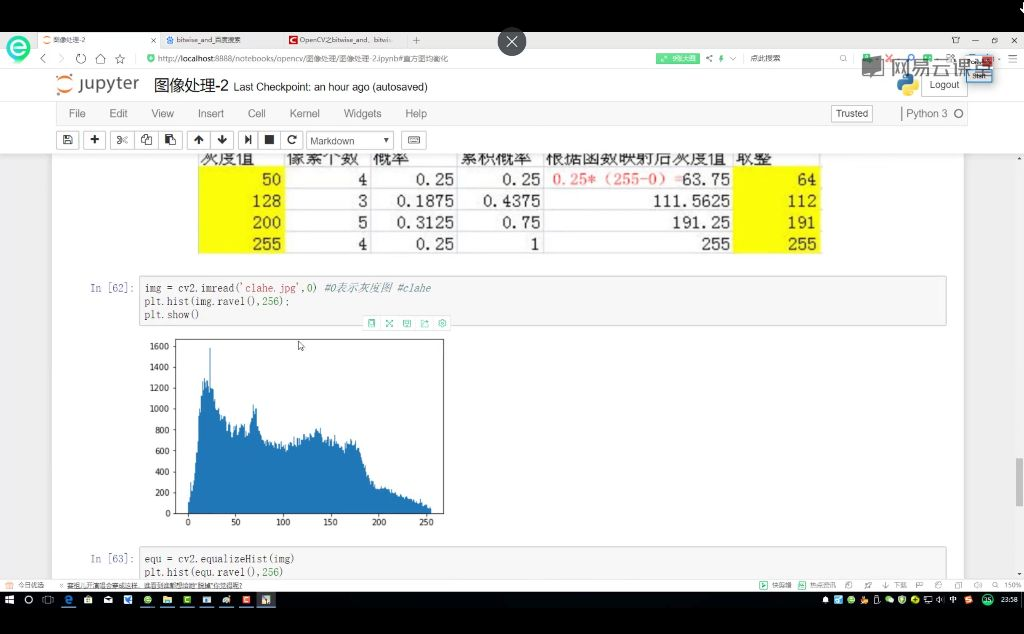

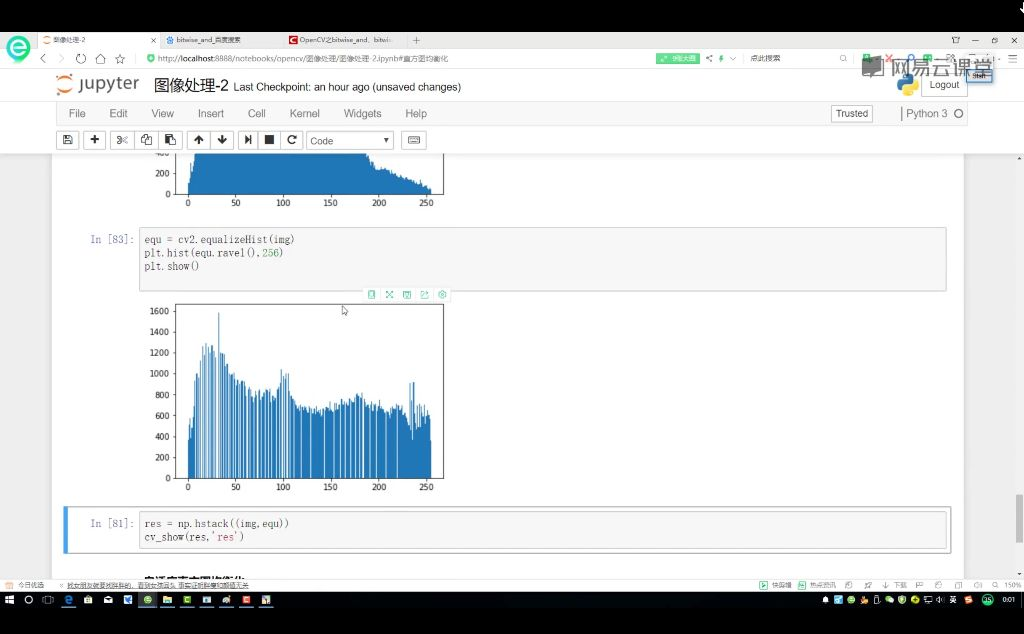

基本操作：使用 cv2.equalizeHist(img) 函数实现直方图均衡化，只需传入灰度图像即可完成变换。
效果对比：均衡化后直方图分布从“尖峰状”变为“扁平状”，原图中较少的灰度值（如小值区域）在均衡化后明显增多。
代码演示：
import cv2
import numpy as np
img = cv2.imread('input.jpg', 0)
equ = cv2.equalizeHist(img)
cv2.imshow('Original vs Equalized', np.hstack((img, equ)))
cv2.waitKey(0)

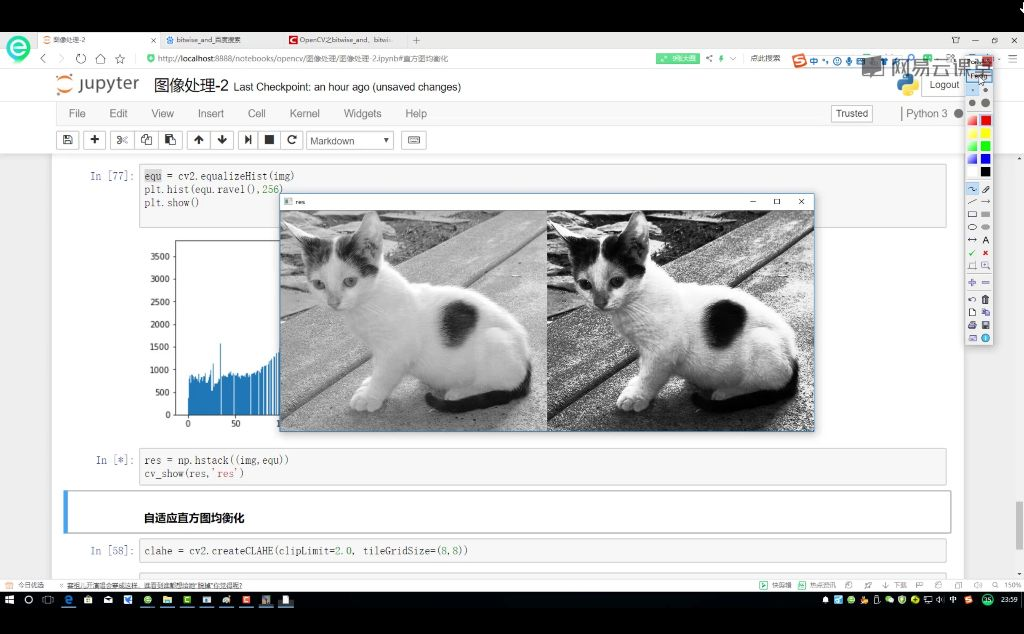

均衡化对比
视觉差异：原始图像（左）色彩较淡，细节模糊；均衡化图像（右）对比度增强，整体更明亮。
细节变化：通过 np.hstack() 将原图与均衡化结果水平拼接展示，可直观比较两者的亮度分布差异。
典型应用：适用于需要增强图像整体对比度的场景，如医学影像、低光照图像处理。
均衡化示例验证
效果验证：在人物面部图像中，均衡化使皮肤区域亮度提升，但可能丢失阴影细节。
局限性：全局均衡化会导致高光区域过曝（如面部反光）或阴影细节消失（如五官轮廓）。
数据说明：示例使用灰度值矩阵演示均衡化计算过程，包含像素概率和累积概率的完整转换公式：
[
s_k = T(r_k) = (L-1) \sum_{j=0}^{k} \frac{n_j}{N}
]

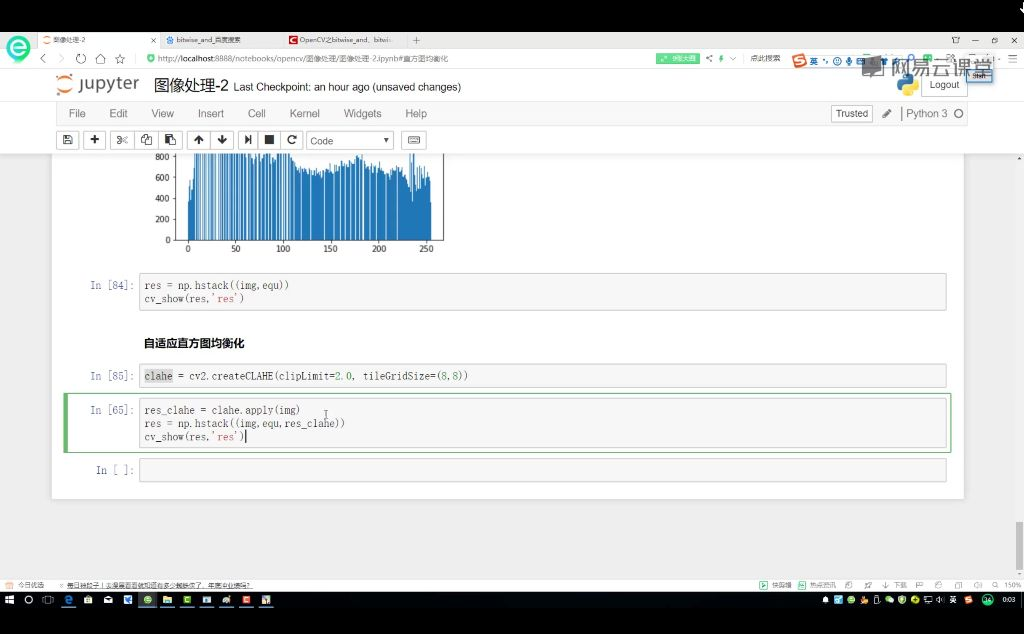

自适应直方图均衡化
改进原理：将图像划分为局部区域单独均衡化，避免全局处理导致的细节丢失。
关键参数：
clipLimit=2.0：对比度限制阈值tileGridSize=(8,8)：分块尺寸
实现方法：
clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8, 8))
cl1 = clahe.apply(img)
自适应直方图均衡化示例

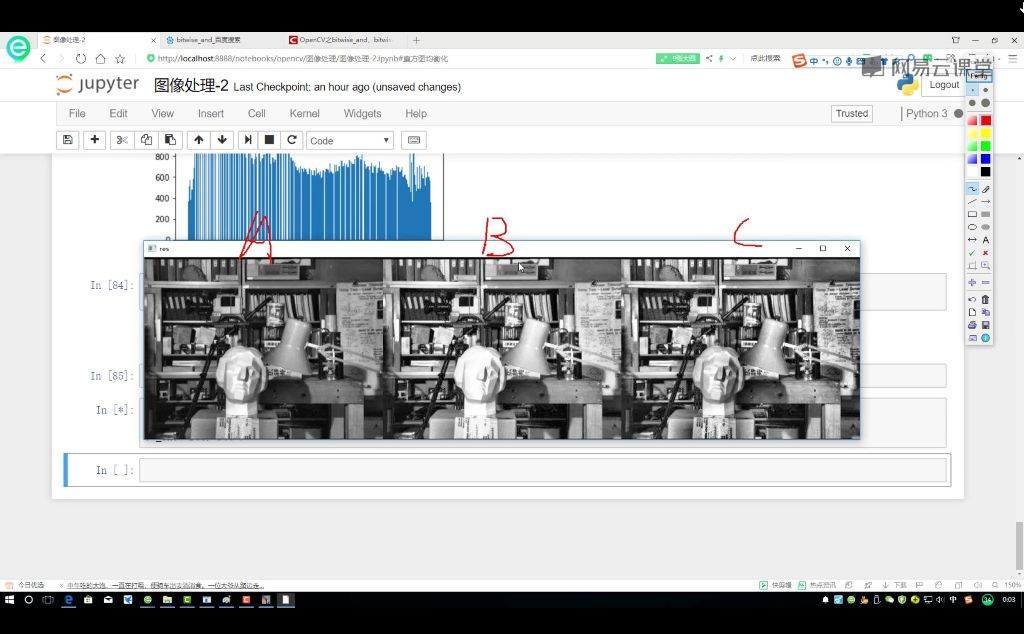

效果对比：
- A（原始）：细节完整但对比度低
- B（全局均衡）：丢失纹理细节
- C（自适应）：保留细节同时提升对比度
边界处理：OpenCV 通过双线性插值消除分块边界痕迹。
适用场景：适用于需要保留局部特征的图像，如人脸识别中的微表情或医学影像的病灶区域。
直方图图像处理总结
核心功能：
- 分析图像灰度分布（
cv2.calcHist） - 可视化像素强度分布（
plt.hist）
核心方法：
- 全局均衡化：简单快速，适合整体低对比度图像
- 自适应均衡化：保留局部特征，计算复杂度较高
典型应用链：
- 读取灰度图像（
cv2.imread('img.jpg', 0)） - 计算原始直方图
- 选择均衡化方法
- 可视化对比结果
知识小结表格展示
| 类别 | 核心内容 | 操作演示 | 技术对比 |
|---|---|---|---|
| 直方图均衡化 | 改善图像像素分布不均匀问题 | 使用OpenCV的equalizeHist()函数处理猫图像 |
全局均衡化 vs 自适应均衡化 |
| 自适应均衡化 | 分块处理保留局部细节 | CLAHE算法实现8×8网格处理 | 消除全局均衡化的细节丢失问题 |
| 效果对比 | 亮度/细节/噪声的平衡 | 展示原始图/全局均衡/自适应均衡三组对比 | 自适应方法在纹理保留上表现更优 |
| 技术原理 | 像素值重新分配 | 演示直方图分布变化（尖峰变平缓） | 全局处理导致局部特征模糊 |
| 应用场景 | 医学影像/卫星图增强 | 展示人脸处理前后的细节变化 | 高噪环境需谨慎使用 |
| 函数/方法 | 参数说明 | 优势 | 局限性 |
|---|---|---|---|
equalizeHist() |
单通道灰度图输入 | 简单高效 | 丢失局部细节 |
CLAHE() |
clipLimit/tileGridSize |
保留纹理特征 | 网格边界需插值处理 |
| 直方图分析 | bins/range统计 |
直观显示分布 | 需配合可视化解读 |
补充说明
- 技术对比：全局均衡化可能导致局部特征模糊，而自适应方法（如CLAHE）通过分块处理能更好地保留细节。
- 参数说明：
clipLimit控制对比度限制，tileGridSize决定分块大小（如8×8）。 - 可视化建议：使用Matplotlib绘制均衡化前后的直方图分布对比，增强理解。
课时23：频率变换结果_笔记

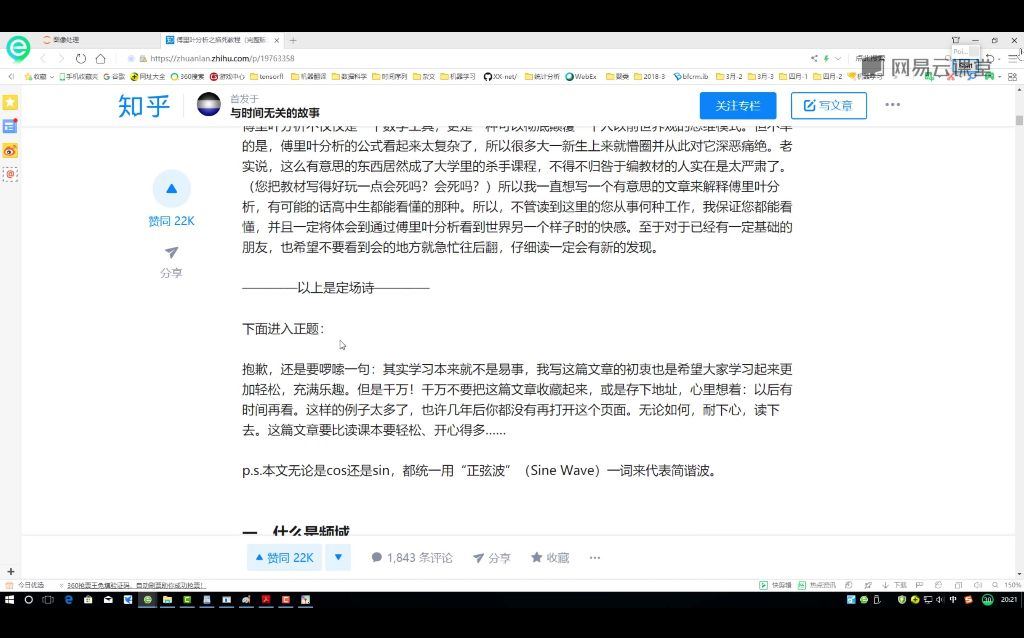

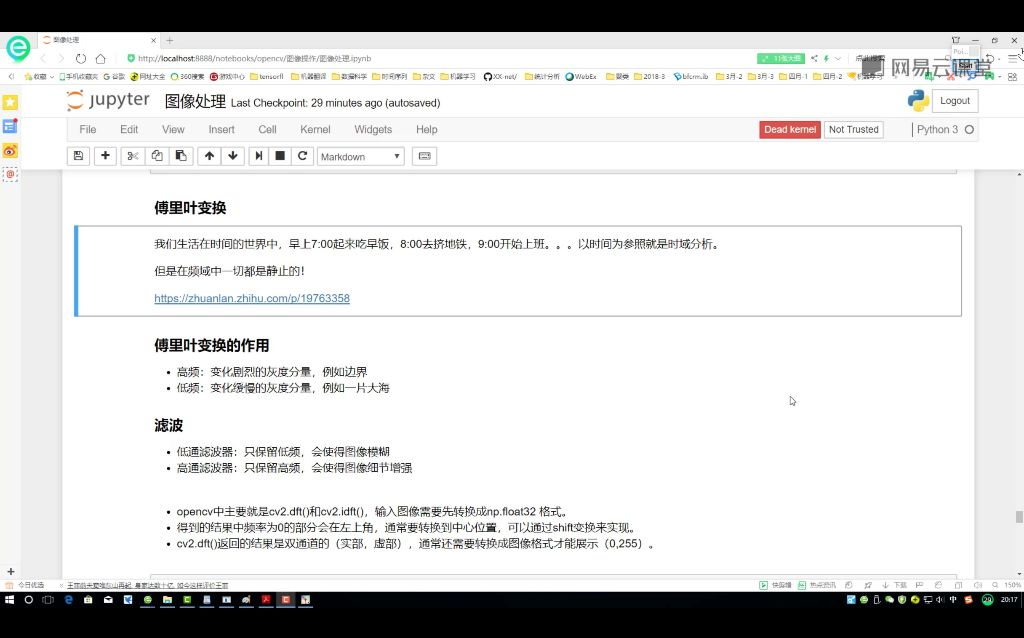

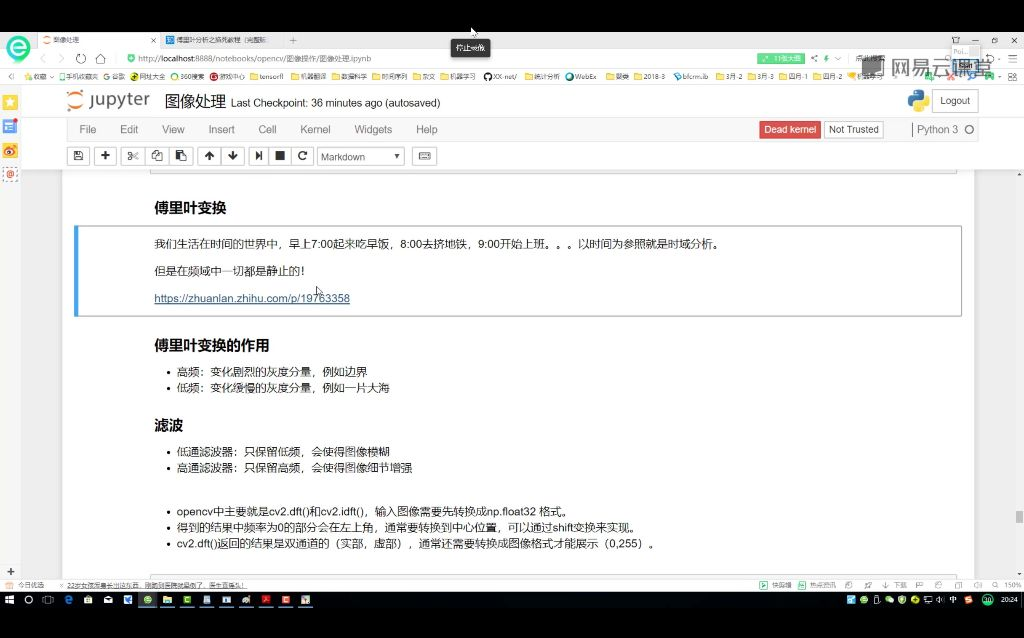

傅里叶变换：
时域与频域对比
时域分析
以时间为参照的分析方式，如早上7点吃早饭、8点挤地铁等随时间变化的事件。
频域分析
从更高视角观察事件的重复规律，如"每天吃早饭"、"工作日挤地铁"等周期性行为。
核心观点
在时域中一切是动态进行的，而在频域中所有现象都是静止的周期性规律。
频域概念
频域定义
- 上帝视角比喻：频域就像上帝视角，不关心具体时间点发生什么，只关注事件的重复规律。
- 例子：篮球比赛得分分析，时域描述为"第1分钟得3分，第2分钟得2分"，频域则描述为"每隔1分钟得3分和2分交替"。
- 数学本质：任何周期现象都可以分解为不同频率的正弦波组合。

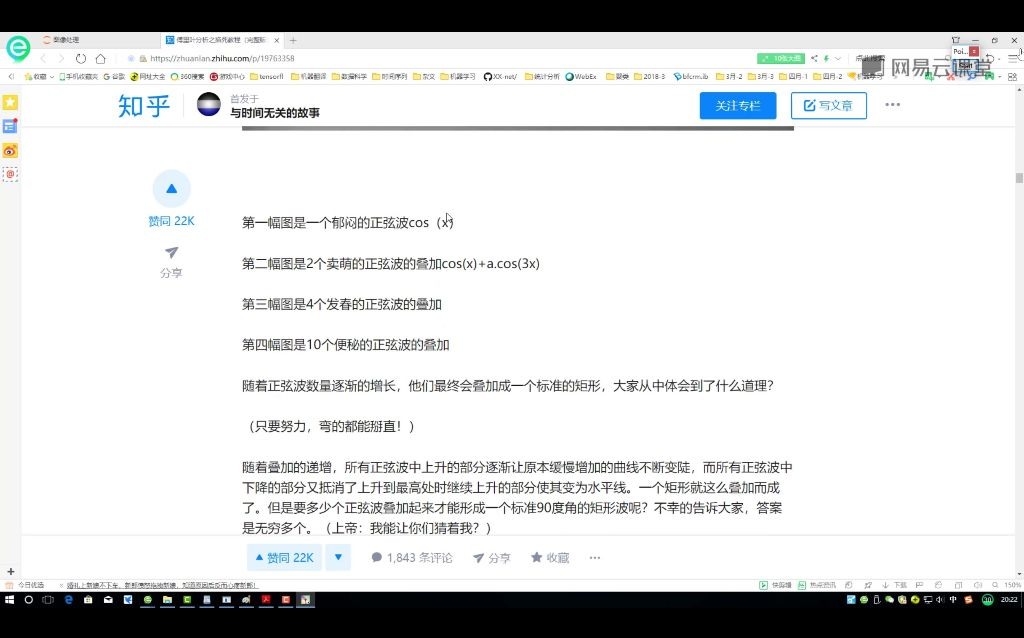

频域图像
- 叠加原理：
- 1个正弦波
- 2个正弦波叠加
- 4个正弦波叠加（更接近矩形波）
- 10个正弦波叠加（几乎形成标准矩形波）
- 关键结论：要精确表示90度矩形波需要无穷多个正弦波叠加。
周期函数的频域表示
- 观察方法：将时域波形从侧面观察即得到频域表示。
- 振幅轴：表示正弦波的强度。
- 频率轴：表示正弦波的周期倒数。
- 波形特征：
- 低频部分：变化缓慢，振幅较大（如基础波形）。
- 高频部分：变化剧烈，振幅较小（如细节部分）。
傅里叶变换的作用
频率分量分析
- 高频：对应图像中变化剧烈的部分（如边缘、细节）。
- 低频：对应图像中变化缓慢的部分（如平滑区域、大面积色块）。
滤波应用
- 低通滤波：保留低频使图像模糊（去噪、平滑）。
- 高通滤波：保留高频增强图像细节（边缘检测）。
OpenCV实现
- 核心函数：
cv2.dft()（正变换）和cv2.idft()（逆变换）。 - 输入要求：需先转换为
np.float32格式。 - 结果处理：频率0点在左上角，需用
shift变换移到中心。 - 输出特性：返回双通道（实部+虚部），需转换到
(0,255)范围显示。
傅里叶变换基础概念
核心内容为时域（时间维度）到频域（频率维度）的转换。例如：
- 时域：日常生活作息（如7点起床、12点午餐）关注时间顺序的动态过程。
- 频域：篮球比赛得分统计（如场均得分频率）关注事件发生的周期性规律。
关键对比在于时域强调时间顺序，频域聚焦频率和振幅，忽略时间细节。
频域的核心特征
通过“上帝视角”比喻，频域仅提取周期性规律（如“每天吃早饭”的频率），不记录具体发生时间。
- 核心特征：频域图形横轴为频率，纵轴为振幅，直接反映信号的组成成分。
- 易混淆点：频域分析会丢失时域的时间顺序信息，但保留事件重复出现的规律。
正弦波叠加原理
任何周期函数可通过不同频率的正弦波叠加近似。例如矩形波的拟合：
- 低频正弦波对应信号的整体轮廓（振幅大）。
- 高频正弦波补充细节（如快速变化的边缘，振幅小）。
难度在于理解高频分量对信号快速变化的贡献，需结合逐步叠加的动画演示。

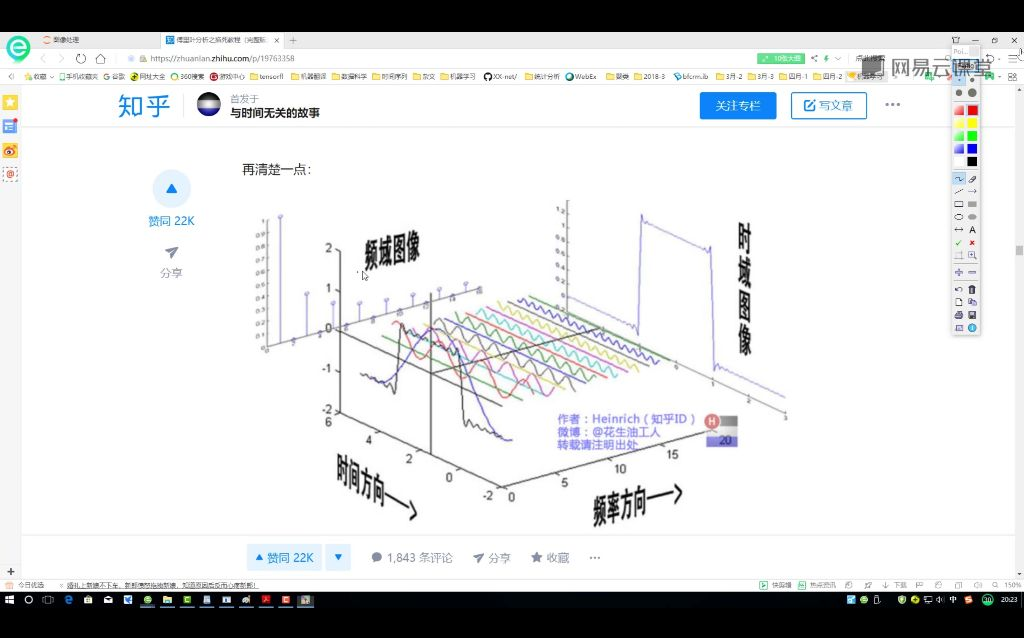

时域与频域的直观映射
通过多正弦波叠加图展示转换关系：
- 时域波形：复杂信号由多个正弦波合成，时间轴显示瞬时状态。
- 频域分布：横轴为频率，纵轴为振幅，清晰显示各频率分量的强度。
关键对比：频域图中高频分量位于右侧，低频位于左侧。
应用场景示例
图像处理中，傅里叶变换用于：
- 噪声分离：高频成分常对应图像噪声（如锐利边缘），可通过滤波去除。
- 数据压缩：保留主要低频成分，减少高频细节以压缩文件大小。
需注意频域分析适用于周期性或平稳信号，非周期信号需短时傅里叶变换（STFT）等扩展方法。
表格形式建议：
| 知识点 | 核心内容 | 易混淆点/关键对比 | 难度系数 |
|---|---|---|---|
| 傅里叶变换基础 | 时域到频域的抽象转换（如作息时间→频率统计） | 时域动态 vs 频域静态 | ⭐⭐ |
| 频域特征 | 仅关注周期性规律（“每天吃早饭”的频率） | 忽略时间顺序，保留频率振幅 | ⭐⭐ |
| 正弦波叠加 | 矩形波由多正弦波拟合，高频分量对应快速变化 | 高频振幅小但贡献细节 | ⭐⭐⭐ |
| 时域-频域映射 | 频域图横轴频率、纵轴振幅，反映信号组成 | 高频在右，低频在左 | ⭐⭐ |
| 图像处理应用 | 频域分离噪声（高频）或压缩数据（保留低频） | 需区分周期/非周期信号的处理方法 | ⭐⭐⭐ |
课时24：低频和高频的使用_笔记
傅里叶变换的作用
高频
定义：图像中变化剧烈的灰度分量
特征：边界区域（如船与水的交界处）灰度值变化迅速，对应频域图像的外围区域
示例：茫茫大海中突然出现一艘船，水和船之间形成明显差异
低频
定义：变化缓慢的灰度分量
特征：非边界区域（如茫茫大海）灰度值变化平缓，对应频域图像的中心区域
比喻：像老年人慢慢悠悠的动作
滤波
低通滤波器
作用：保留低频信息，去除高频
效果：图像变模糊（边界信息减弱）
原理：抑制频域图像外围区域
高通滤波器
作用：保留高频信息，去除低频
效果：图像细节增强（边界锐化）
原理：抑制频域图像中心区域

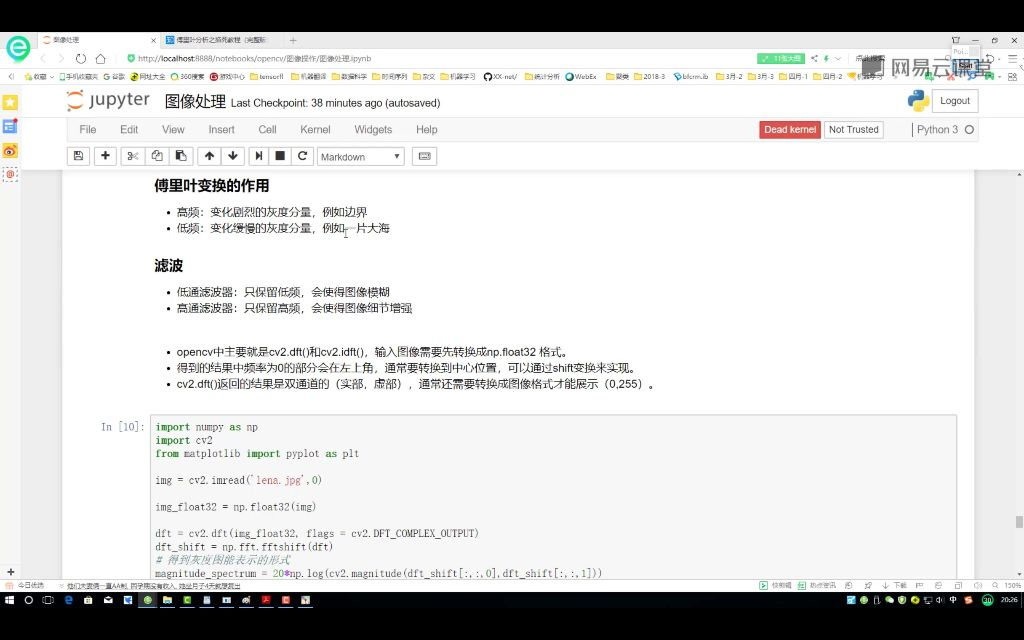

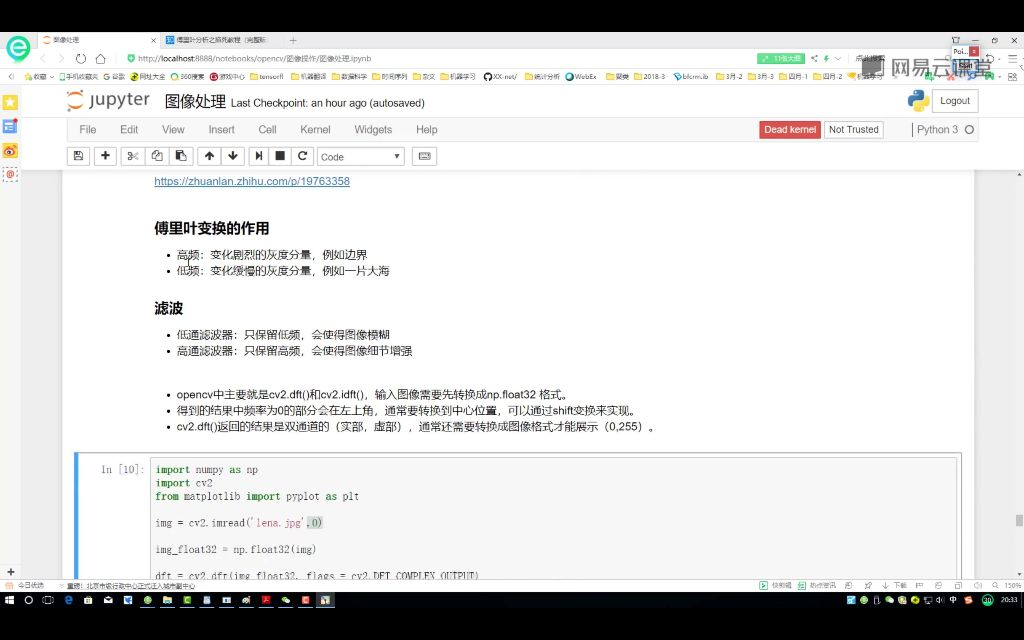

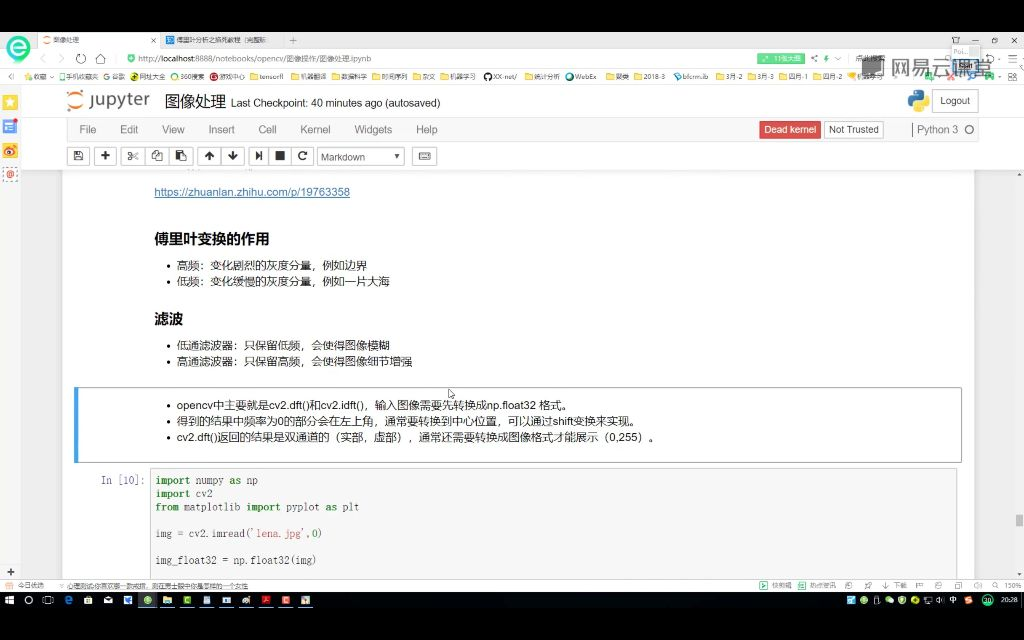

OpenCV中的函数
核心函数cv2.dft()：执行傅里叶变换cv2.idft()：执行逆傅里叶变换
注意事项
输入图像需转换为np.float32格式
频率为0的部分初始在左上角，需通过shift变换到中心
返回结果为双通道（实部+虚部），需转换为图像格式(0-255)显示
处理流程
图像转float32
执行cv2.dft()
使用np.fft.fftshift()中心化
计算幅度谱：20*np.log(cv2.magnitude())
可视化显示

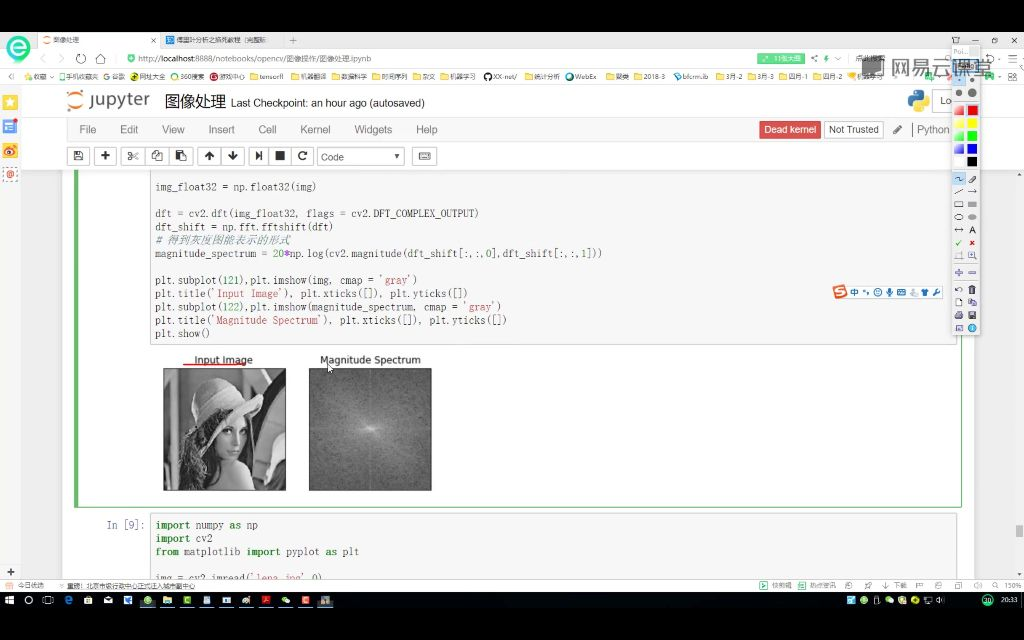

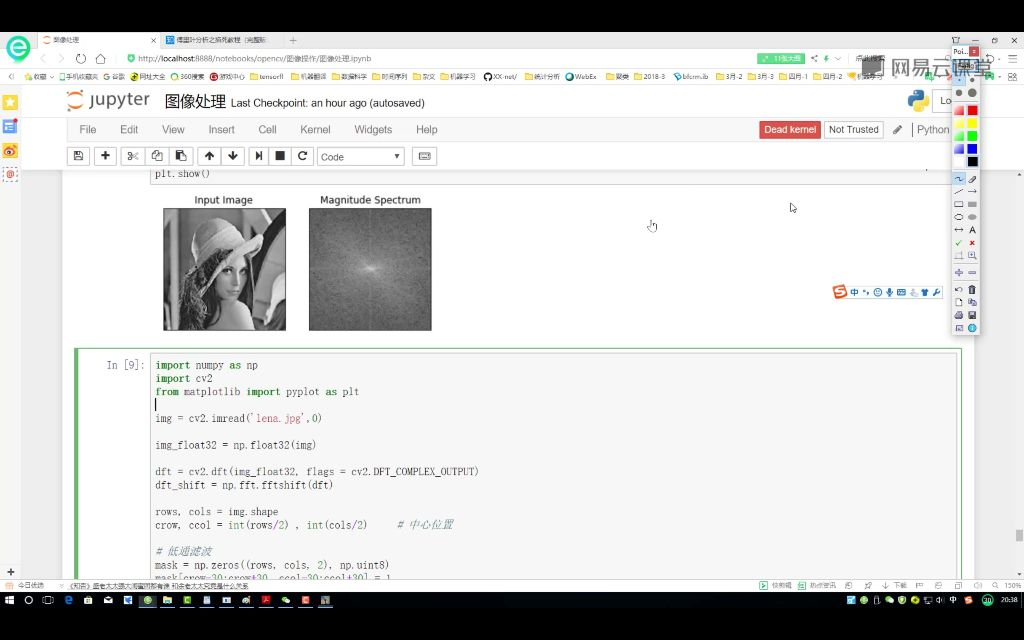

傅里叶变换实现示例
关键步骤
import cv2
import numpy as np
from matplotlib import pyplot as plt
img = cv2.imread('lena.jpg', 0)
img_float32 = np.float32(img)
dft = cv2.dft(img_float32, flags=cv2.DFT_COMPLEX_OUTPUT)
dft_shift = np.fft.fftshift(dft)
magnitude_spectrum = 20*np.log(cv2.magnitude(dft_shift[:,:,0], dft_shift[:,:,1]))
plt.subplot(121), plt.imshow(img, cmap='gray')
plt.title('Input Image'), plt.xticks([]), plt.yticks([])
plt.subplot(122), plt.imshow(magnitude_spectrum, cmap='gray')
plt.title('Magnitude Spectrum'), plt.xticks([]), plt.yticks([])
plt.show()
频域分析结果解读
特征解读
中心区域：低频分量（亮度高）
外围区域：高频分量（亮度低）
离中心越远频率越高
物理意义
低频：图像整体轮廓
高频：图像细节和边缘
傅里叶变换在图像处理中的应用
低通滤波器实现
核心步骤
读取图像并转换为浮点格式：img_float32 = np.float32(img)
傅里叶变换：dft = cv2.dft(img_float32, flags=cv2.DFT_COMPLEX_OUTPUT)
频谱中心化：dft_shift = np.fft.fftshift(dft)
创建掩膜：中心区域设为1，其余为0
逆变换还原图像
掩膜原理
通过mask[crow-30:crow+30, ccol-30:ccol+30] = 1保留中心低频区域
实际效果会使图像变得模糊，保留整体轮廓但弱化细节
技术要点
中心位置计算：crow, ccol = int(rows/2), int(cols/2)
掩膜尺寸：60×60像素区域（±30）
逆变换前需执行np.fft.ifftshift还原频谱位置

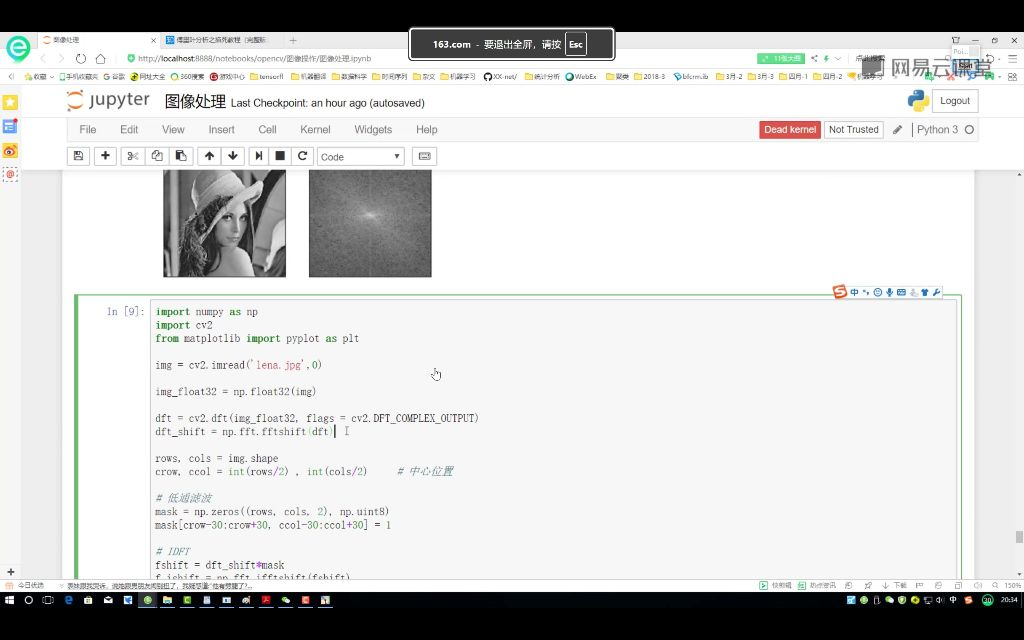

高通滤波器实现
实现差异
掩膜初始值设为1：mask = np.ones((rows, cols, 2), np.uint8)
中心区域清零：mask[crow-30:crow+30, ccol-30:ccol+30] = 0
效果特征
突出图像边缘和细节
主体内部区域变为空白
适合边缘检测等应用场景
频域处理优势
分离低频/高频成分更直观
计算效率高于空间域卷积
可通过简单矩阵运算实现复杂滤波效果
傅里叶变换核心概念
基本流程
关键特性
低频分量对应图像整体结构
高频分量对应图像细节和噪声
频谱中心化后低频集中在图像中心
显示处理
使用cv2.magnitude计算幅值
对数变换增强可视化：20*np.log(cv2.magnitude(...))
双通道结果需转换为单通道显示
以下是整理后的知识小结表格，涵盖傅里叶变换及频域处理的核心内容：
| 分类 | 核心内容 | 考试重点/易混淆点 | 难度系数 |
|---|---|---|---|
| 傅里叶变换基本概念 | 将图像从空间域转换到频域进行分析处理 | 频域中低频/高频的分布规律（低频集中在中心） | ⭐⭐⭐ |
| 低通滤波器原理 | 保留低频信息（图像平滑区域），过滤高频信息（边缘细节） | 应用效果：图像模糊化（如示例中帽子/脸部细节丢失） | ⭐⭐ |
| 高通滤波器原理 | 保留高频信息（边缘轮廓），过滤低频信息（平滑区域） | 应用效果：边界锐化（如示例仅保留人像轮廓） | ⭐⭐ |
| OpenCV实现关键步骤 | 1. 强制转换为float32格式2. fftshift中心化处理3. 双通道结果转图像格式 |
易忽略点：逆变换前需ifftshift还原频域分布 |
⭐⭐⭐⭐ |
| 频域处理优势 | 在频域中分离低频/高频比空间域操作更高效 | 典型应用场景：噪声消除（低频）/ 边缘增强（高频） | ⭐⭐⭐ |
关键说明
- 低频/高频分布：频域图像中心区域通常代表低频分量（图像整体结构），外围为高频分量（细节和噪声）。
- 滤波器效果对比：低通滤波器平滑图像但损失细节，高通滤波器突出边缘但削弱整体结构。
- OpenCV注意事项：频域操作需严格遵循
float32格式转换和频谱中心化步骤，否则可能导致结果异常。
课时25：信用卡数字的识别_笔记
实际项目实战：银行卡卡号识别系统
流程解析
项目目标

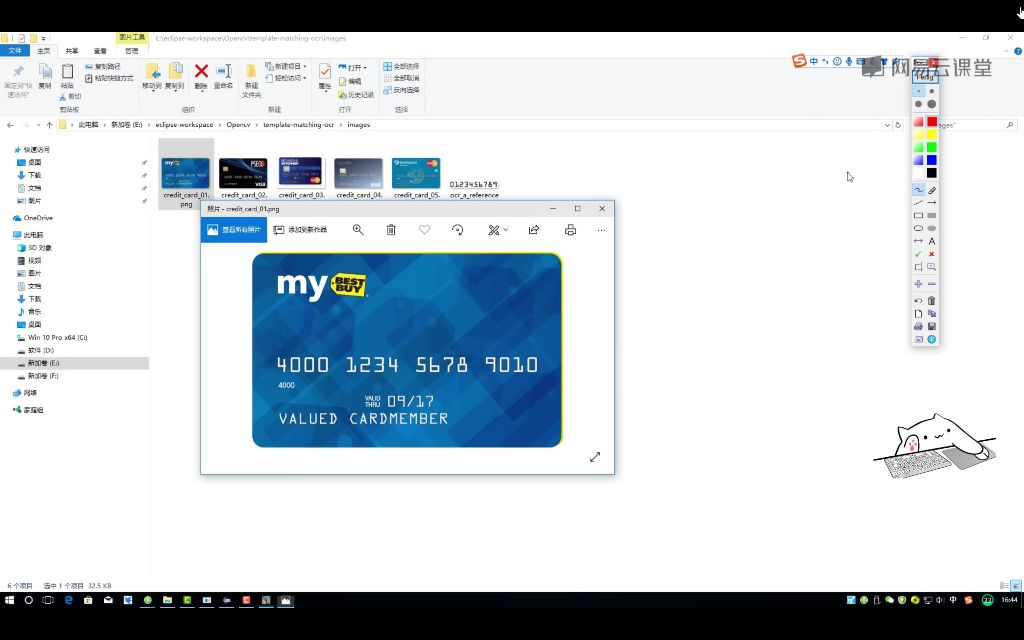

输入银行卡图像后，识别并输出卡号数字序列及其对应位置，类似车牌识别系统。
输出要求
需要分组输出数字序列（如4000 1234 5678 9010），每组数字需用矩形框标注在原图上。
技术基础
需掌握OpenCV基本操作、形态学处理技术、模板匹配方法、图像预处理技术。

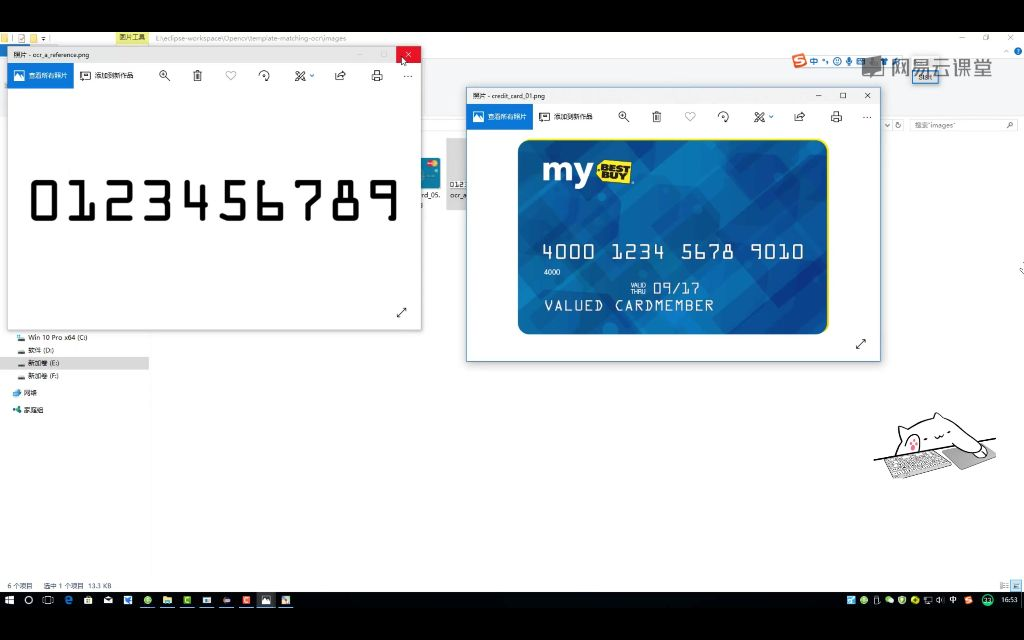

模板准备
必须使用与目标字体风格一致的模板（如银行卡专用字体），包含完整数字集0-9，每个数字需单独提取保存。
轮廓检测
对模板图像进行轮廓检测，优先选择外轮廓（数字的外边界），获取每个数字的外接矩形。
匹配原理
将待识别区域与所有模板数字进行相似度计算，采用平方差等匹配方法，相似度最高的模板数字即为识别结果。
预处理流程
图像处理
图像灰度化、二值化处理、轮廓检测、外接矩形获取。

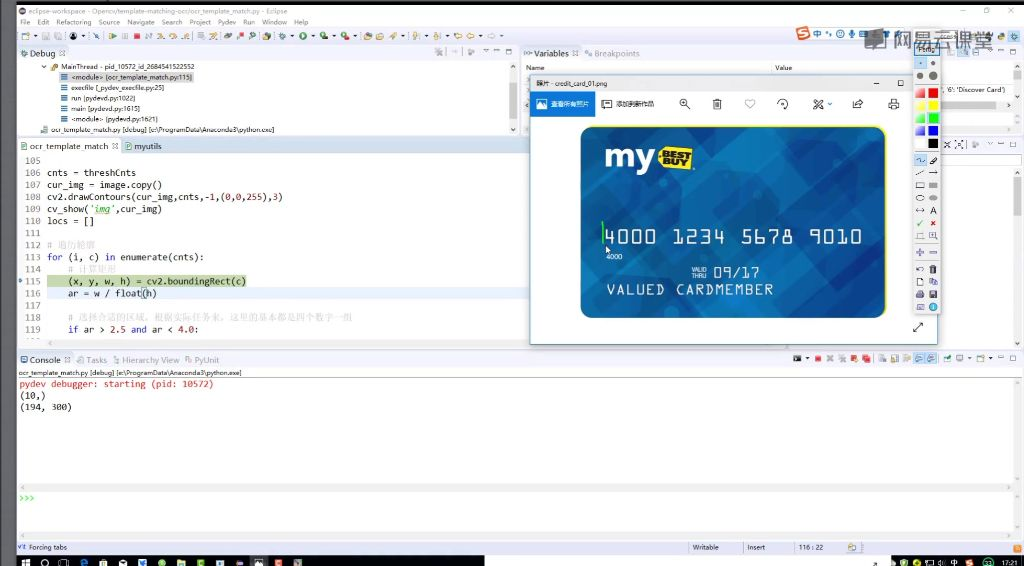

轮廓筛选
根据长宽比过滤非数字轮廓（如文字logo），银行卡数字具有特定长宽比例特征，保留符合数字特征的轮廓。
尺寸归一化
将检测区域resize到与模板相同尺寸，保证匹配时的尺度一致性。
基本思想小结
核心方法
基于模板匹配的数字识别，结合轮廓检测的精确定位。
关键技术点
模板的准确性和适配性，轮廓检测的准确性，预处理的质量控制。
实现步骤
准备专用数字模板库，输入图像预处理，粗定位数字区域，精确定位单个数字，模板匹配识别，结果输出与可视化。
知识小结表格
| 知识点 | 核心内容 | 考试重点/易混淆点 | 难度系数 |
|---|---|---|---|
| 模板匹配原理 | 通过对比目标区域与预存模板的相似度（如平方差计算）识别数字 | 需区分模板匹配与特征匹配的适用场景 | ⭐⭐ |
| 轮廓检测应用 | 提取数字外轮廓后生成外接矩形，用于标准化匹配区域 | 注意过滤非数字轮廓（如文字/logo）的长宽比筛选 | ⭐⭐ |
| 预处理流程 | 灰度转换→二值化→形态学操作（开运算/闭运算）优化轮廓质量 | 形态学操作顺序对结果影响显著 | ⭐⭐⭐ |
| 银行卡数字识别步骤 | 1. 模板数字分离 2. 输入图像区域检测 3. 轮廓匹配与Resize 4. 分组输出 | 四分组逻辑需与卡号标准格式对齐 | ⭐⭐ |
| 项目实战难点 | 字体特异性（如银行卡专用字体需定制模板） | 模板字体一致性决定匹配准确率 | ⭐⭐⭐⭐ |
课时26：环境配置和预处理_笔记
模板匹配

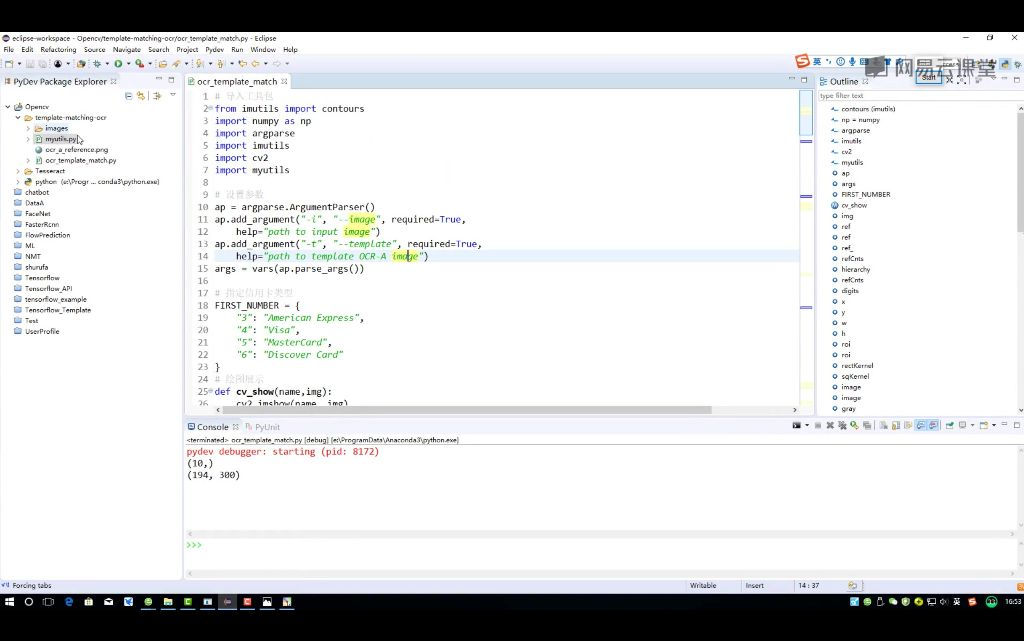

参数设置
核心参数需要指定输入图像(I)和模板图像(t)两个参数，通过命令行执行时使用-i和-t参数传递参数作用。
-i：指定输入图像的路径，如信用卡图像
-t：指定模板图像的路径，包含待匹配的数字模板
代码实现

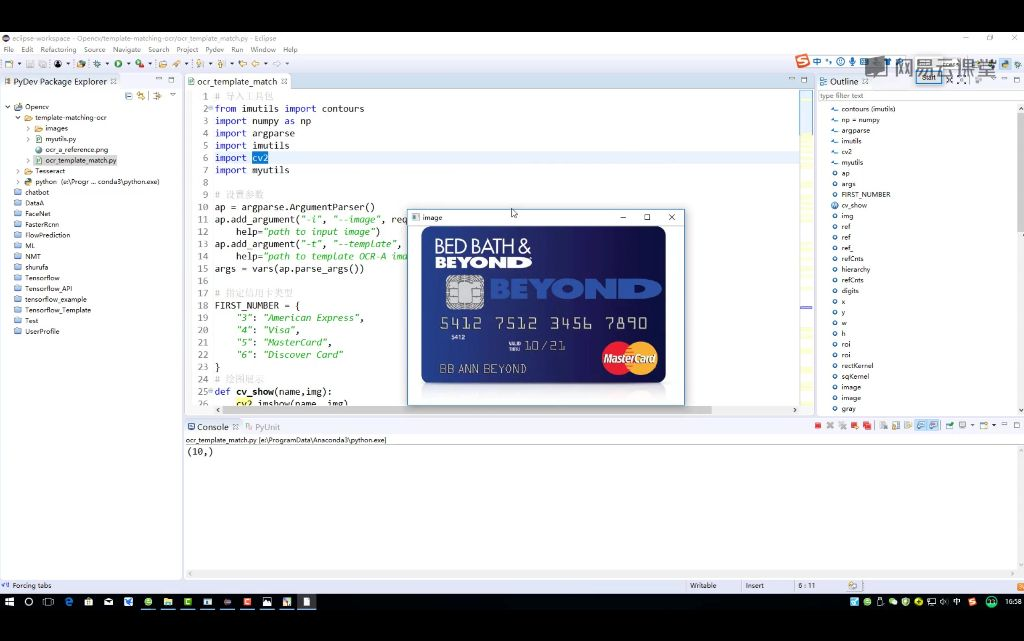

通过首数字识别信用卡类型，定义信用卡类型映射字典。
环境配置
开发工具选择
工具要求需要支持debug功能的IDE，不限定具体工具。
推荐工具包括Eclipse（支持多语言：Python/Java/C）、PyCharm、Jupyter Notebook。
选择建议根据项目需求，代码量大时推荐使用支持debug的IDE。

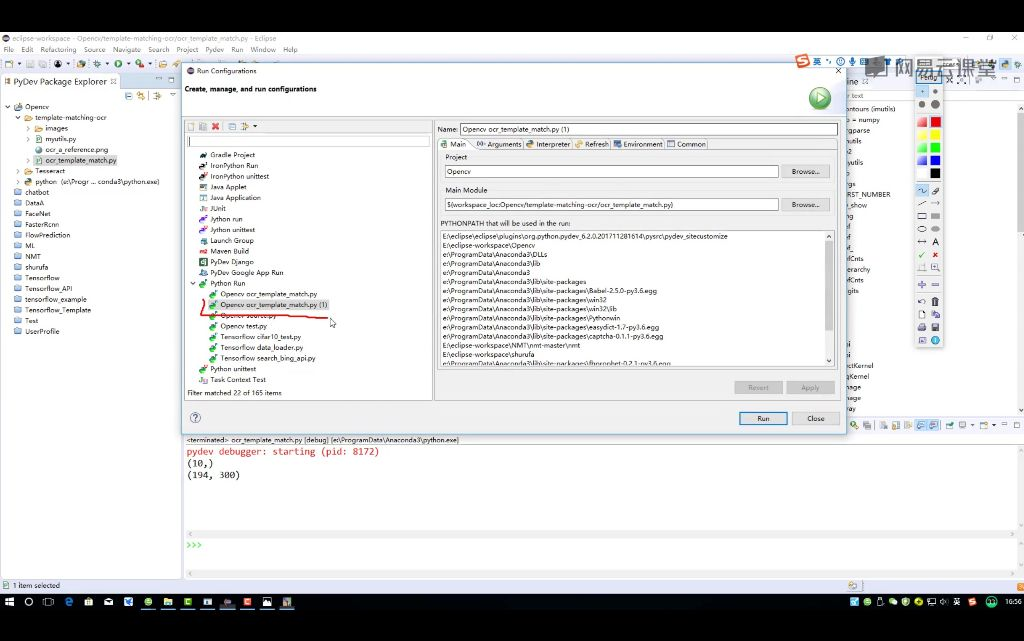

配置运行环境

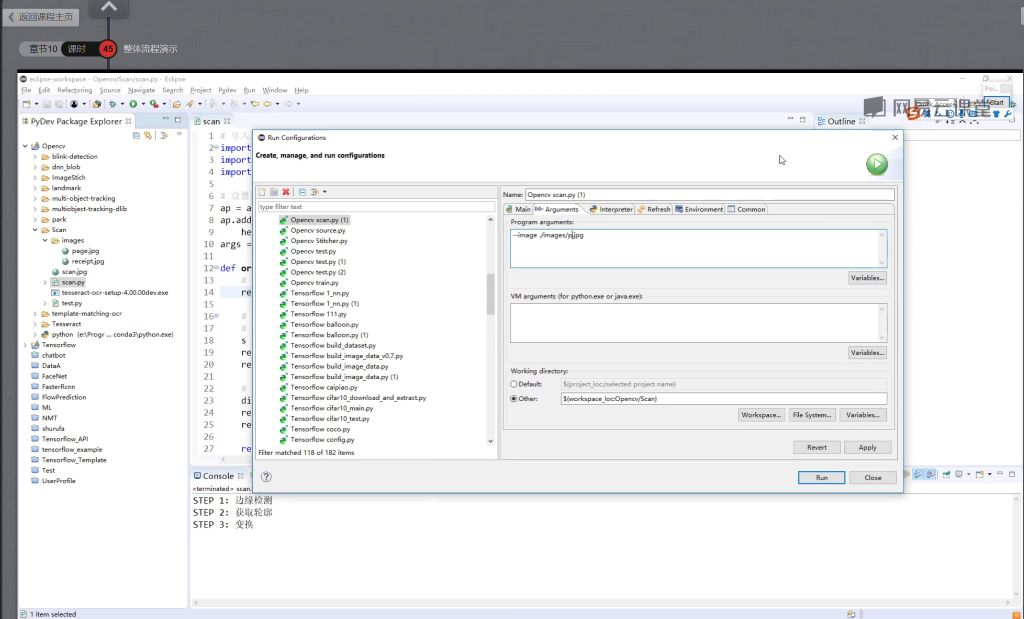

参数配置方法
：右键点击.py文件选择"Run As"，选择"Run Configurations"，在"Program arguments"中输入参数：
-i images/credit_card_03.png
-t images/ocr_a_reference.png
点击Apply保存配置。

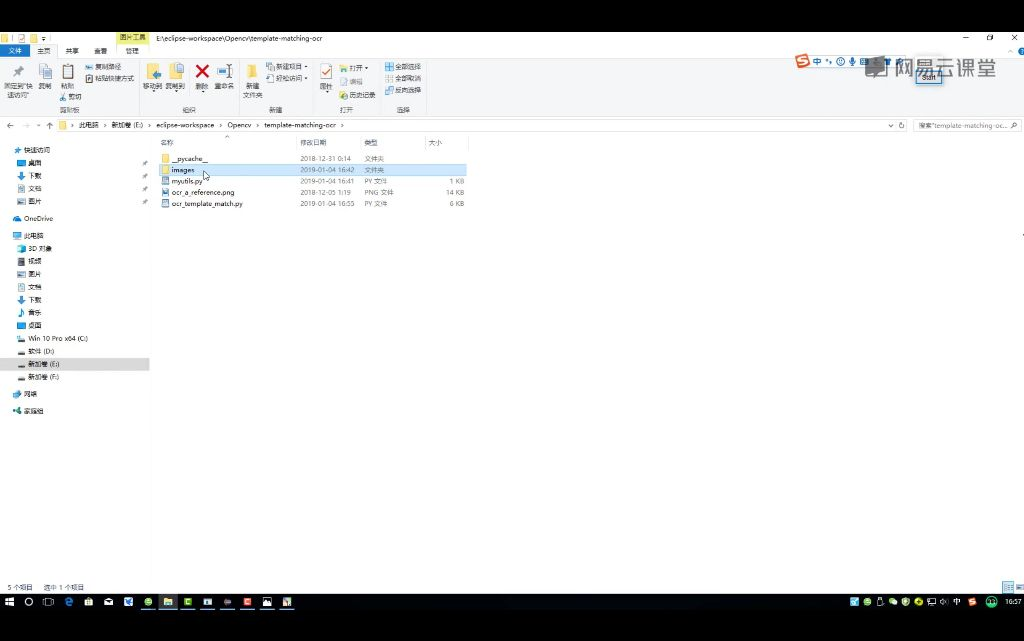

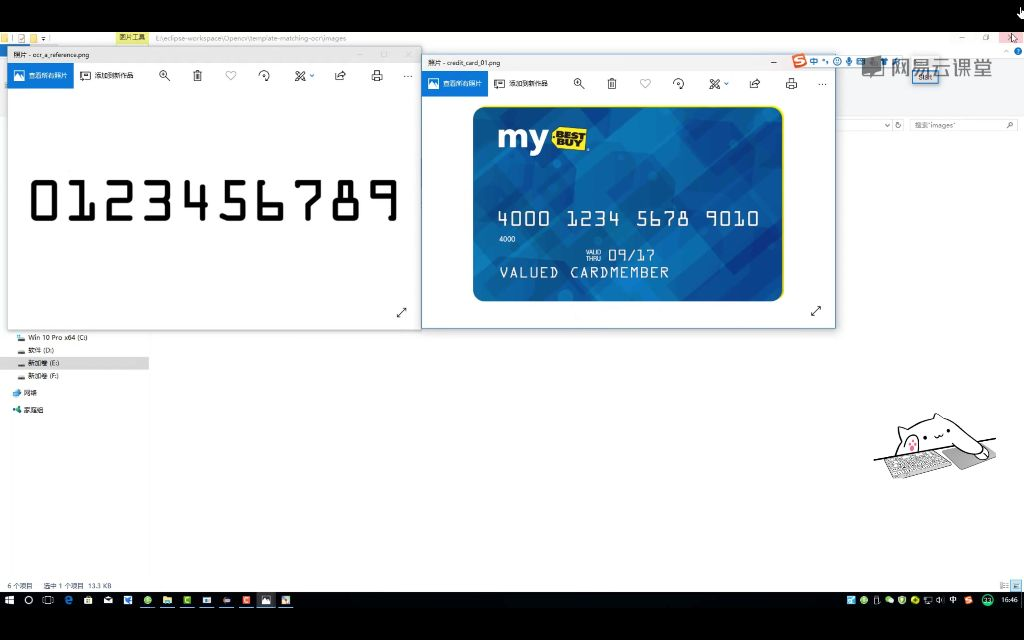

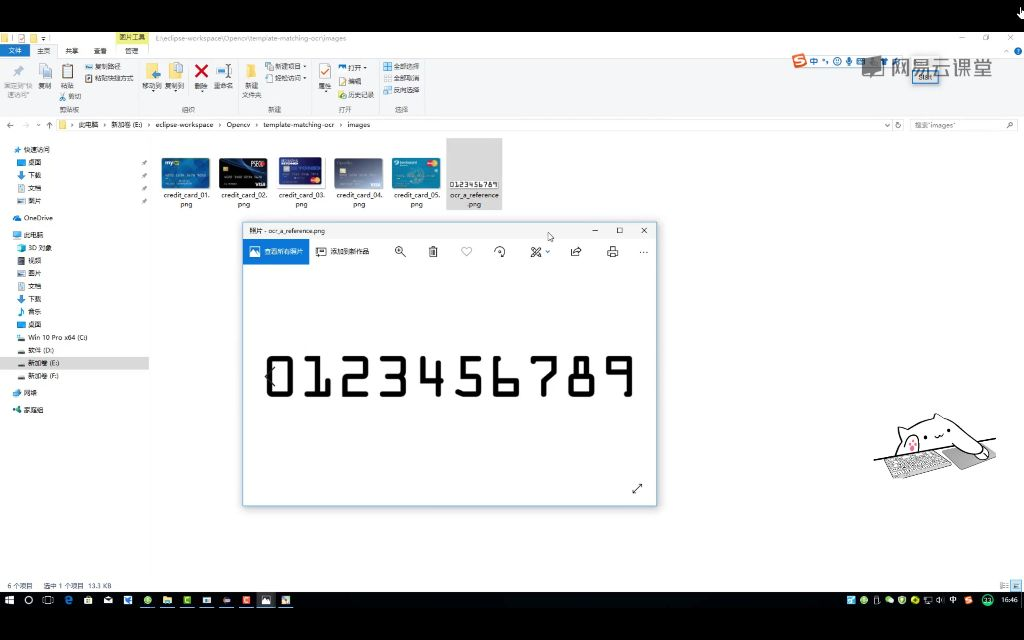

文件路径说明

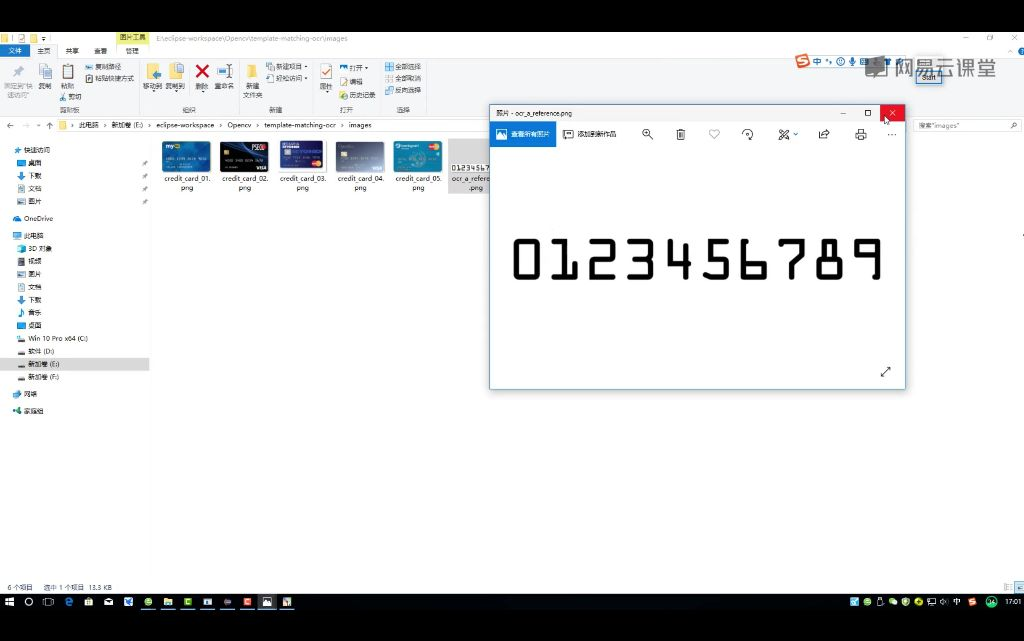

：输入图像存放在images目录下，如credit_card_03.png；模板图像为ocr_a_reference.png，包含0-9的数字模板。路径规范使用相对路径，确保文件结构一致。
运行验证依赖库主要需要OpenCV库。配置完成后直接运行，验证是否能正常输出结果。调试建议遇到问题时可通过debug模式逐行检查代码执行。
图像处理流程
灰度处理和二值处理
灰度转换将彩色模板图像转换为灰度图，使用函数，参数为二值化处理。
对灰度图进行阈值处理，使用函数，参数为（反二值化），阈值设为10，最大值255。
处理原因轮廓检测需要输入二值图像，且原图背景为白色（255），数字为黑色（0），反二值化后数字变为白色（255）。

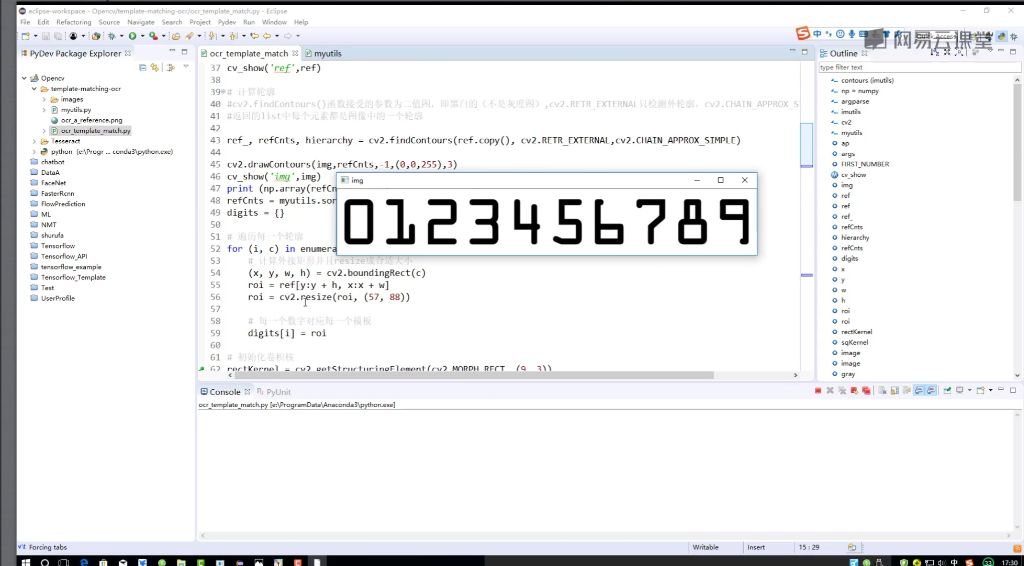

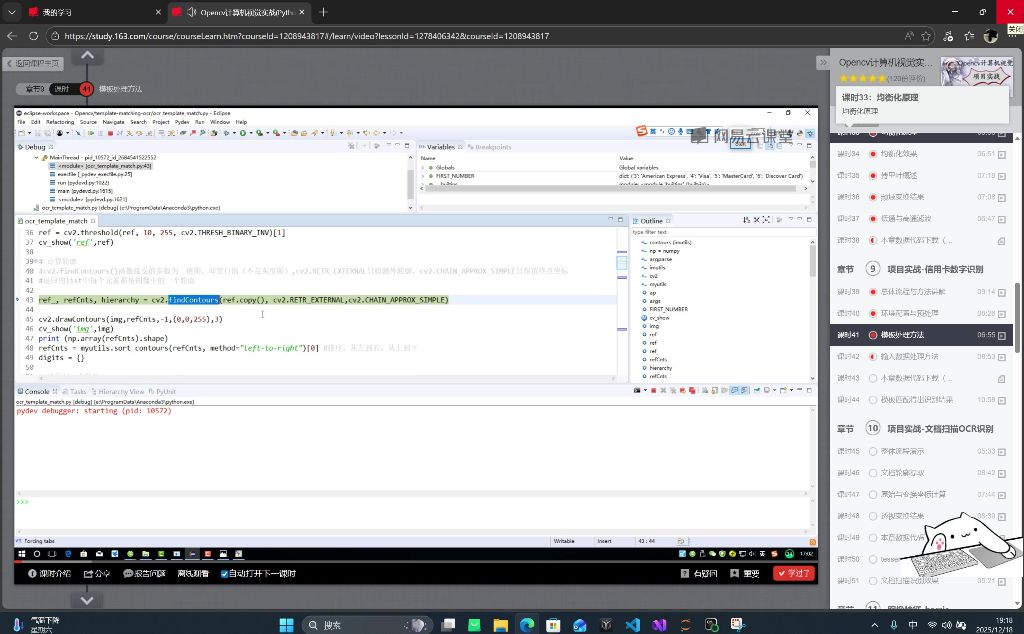

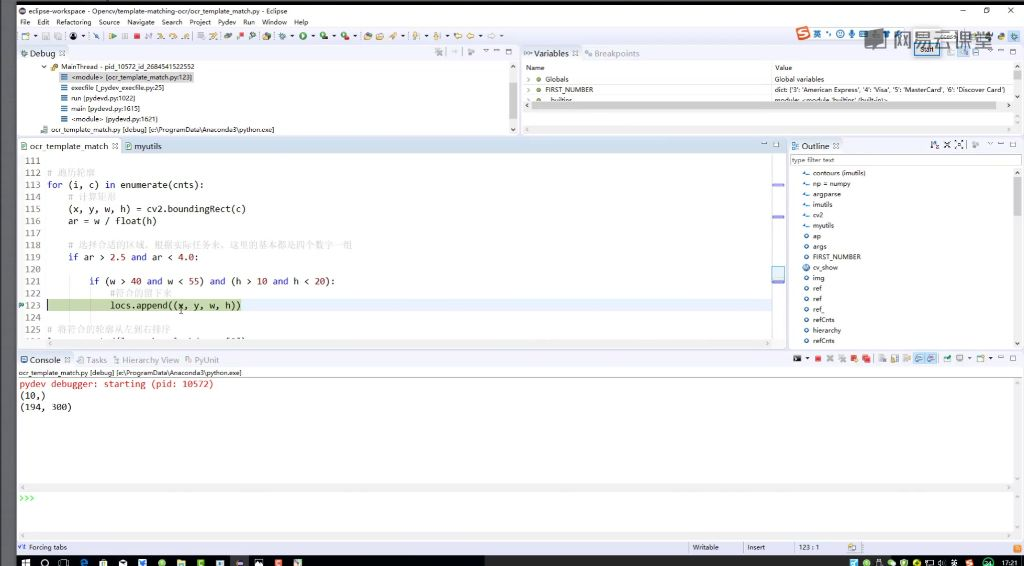

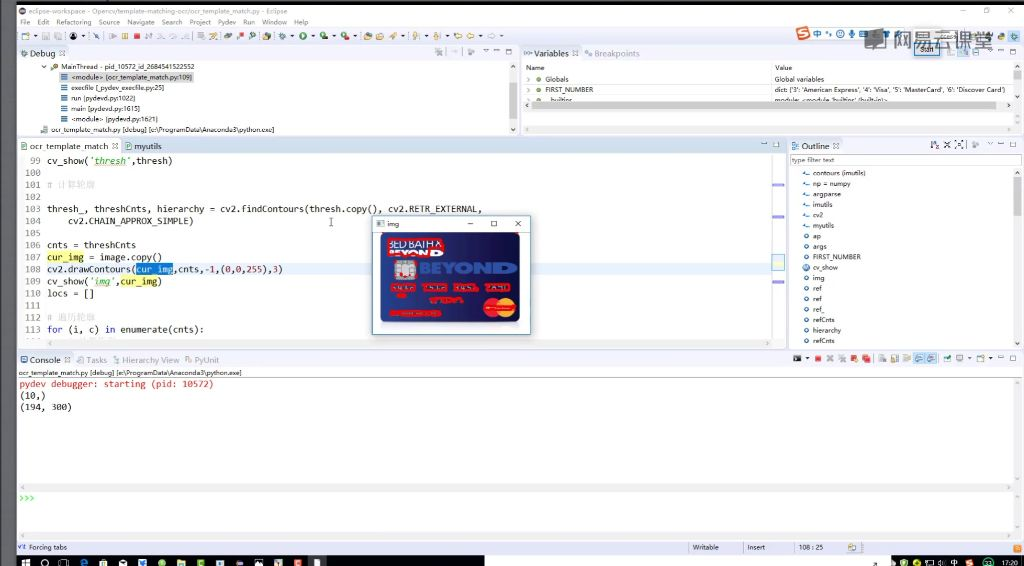

检测轮廓
轮廓检测使用函数，参数为只检测外轮廓，仅保留轮廓终点坐标。
外接矩形检测到轮廓后计算每个数字的外接矩形，用于后续模板匹配。

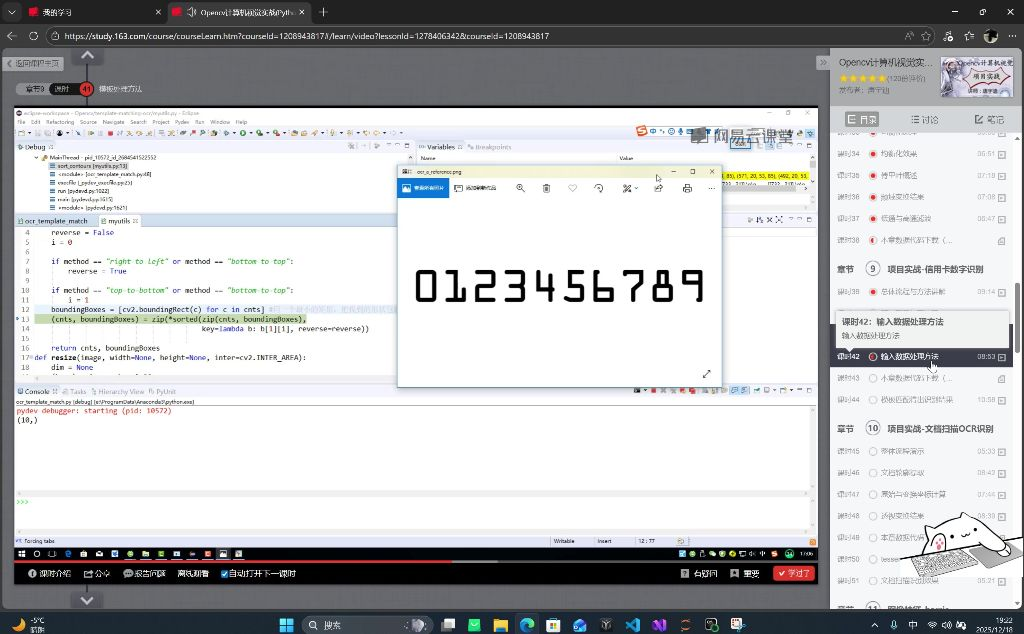

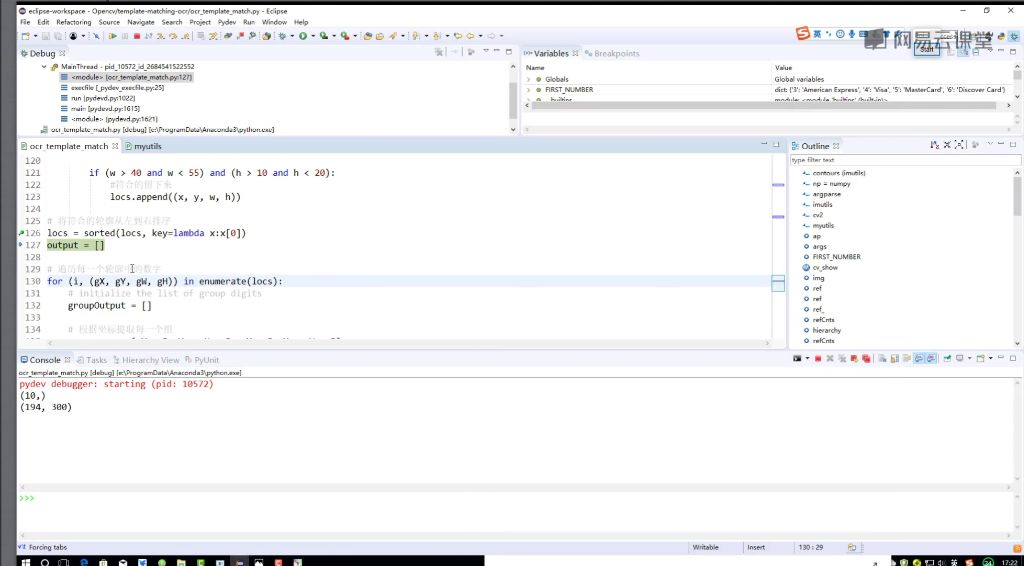

轮廓排序使用方法按从左到右顺序排列数字轮廓。

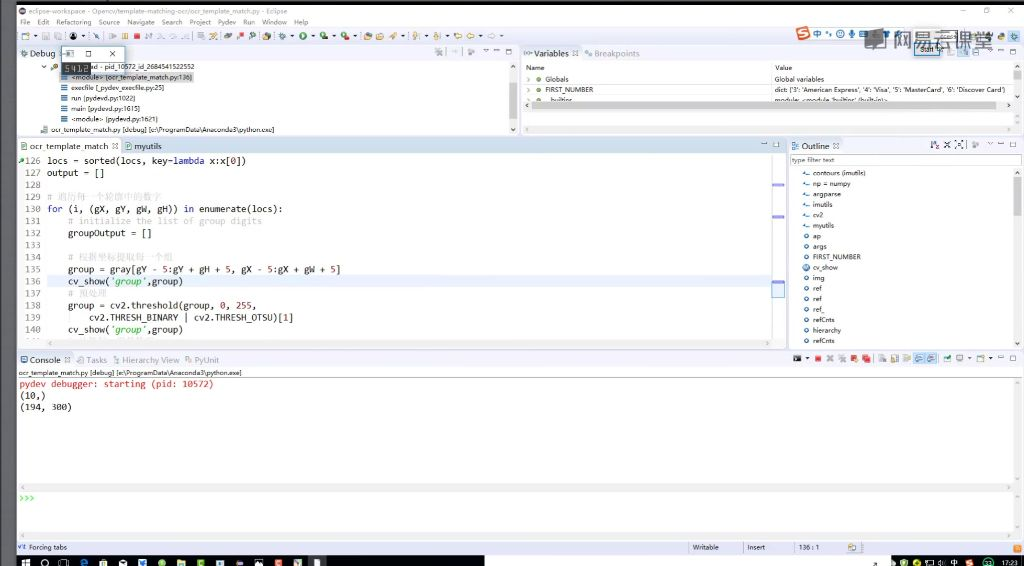

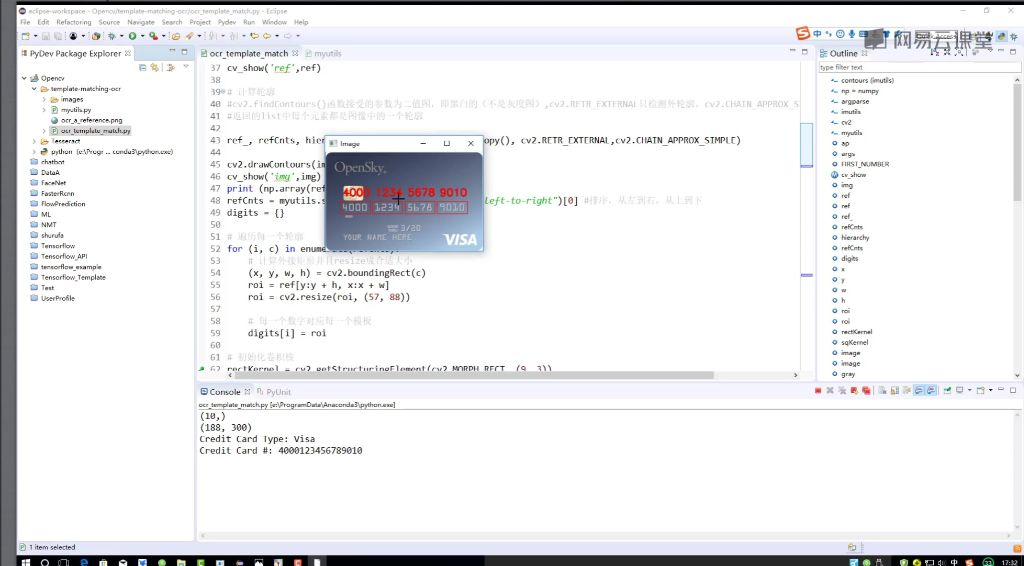

模板匹配
匹配过程对信用卡图像中的每个数字区域与模板进行匹配。

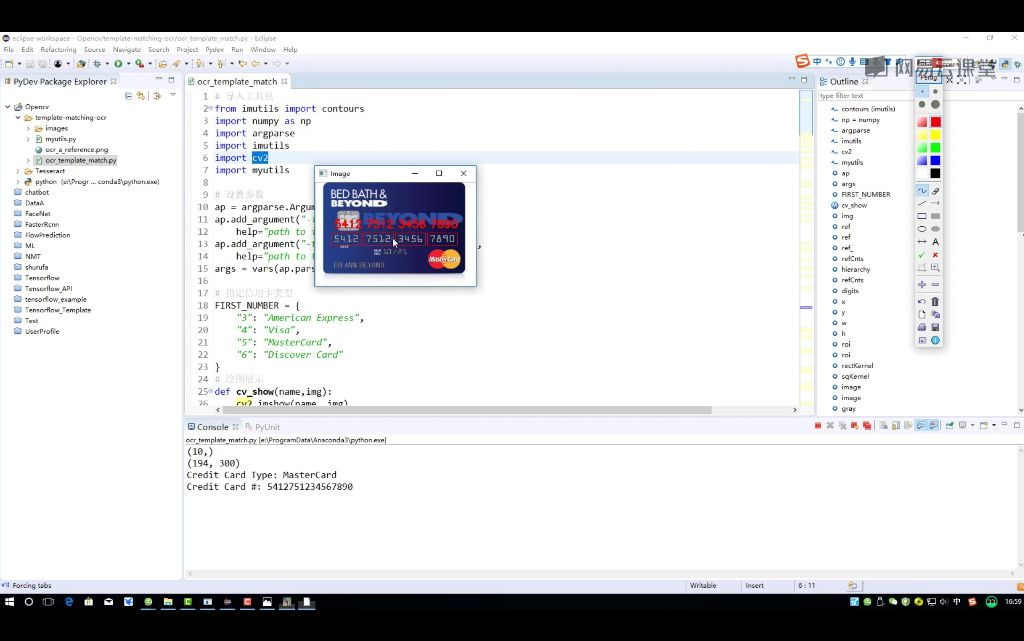

结果验证示例中正确识别出信用卡类型为MasterCard，卡号为5412751234567890。
应用场景该方法同样适用于车牌检测等类似场景。
步骤详解

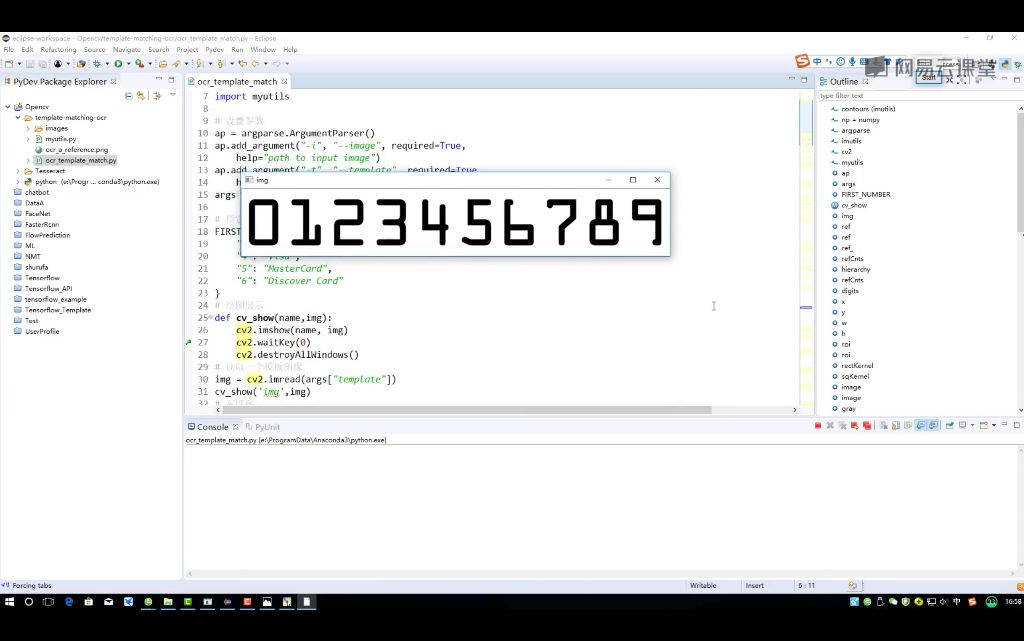

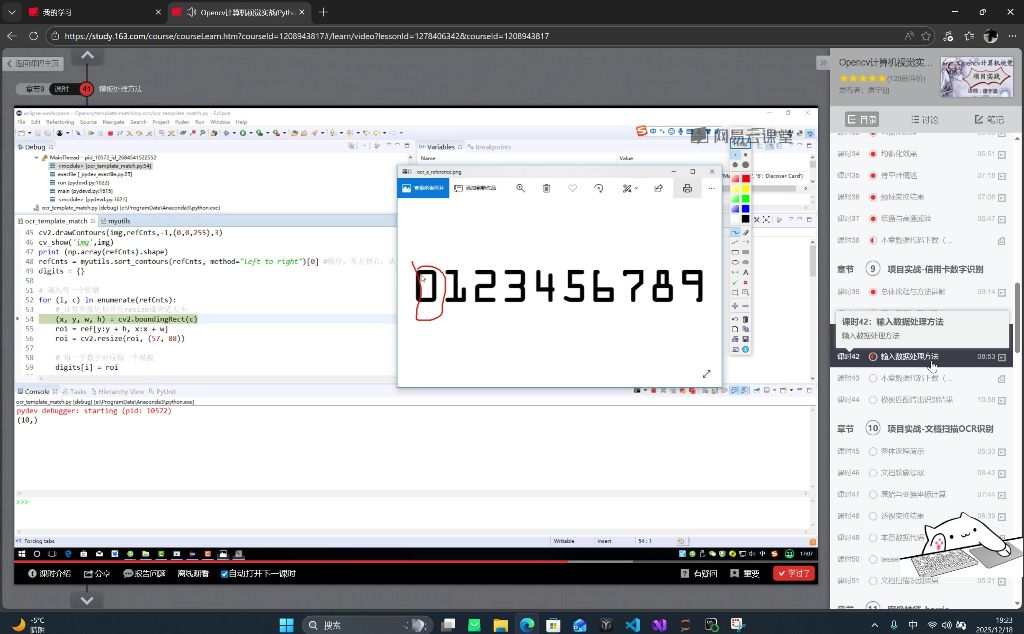

读入模板图像
图像特性模板图像边界为白色（像素值255），数字为黑色。
读取方法使用读取参数指定的模板路径。
调试建议建议在首次实现时使用debug模式逐步查看图像处理结果。

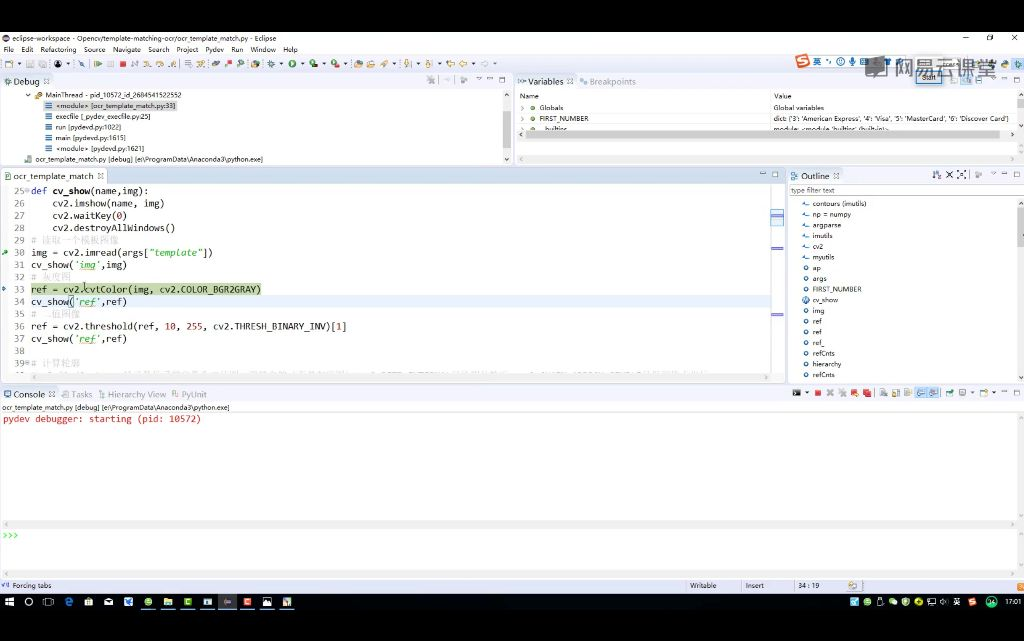

转为灰度图
转换原因减少计算量，简化后续处理步骤。
转换方法使用进行BGR到灰度的转换。
注意事项灰度图仍保留原始图像的明暗关系，但仅含单通道。

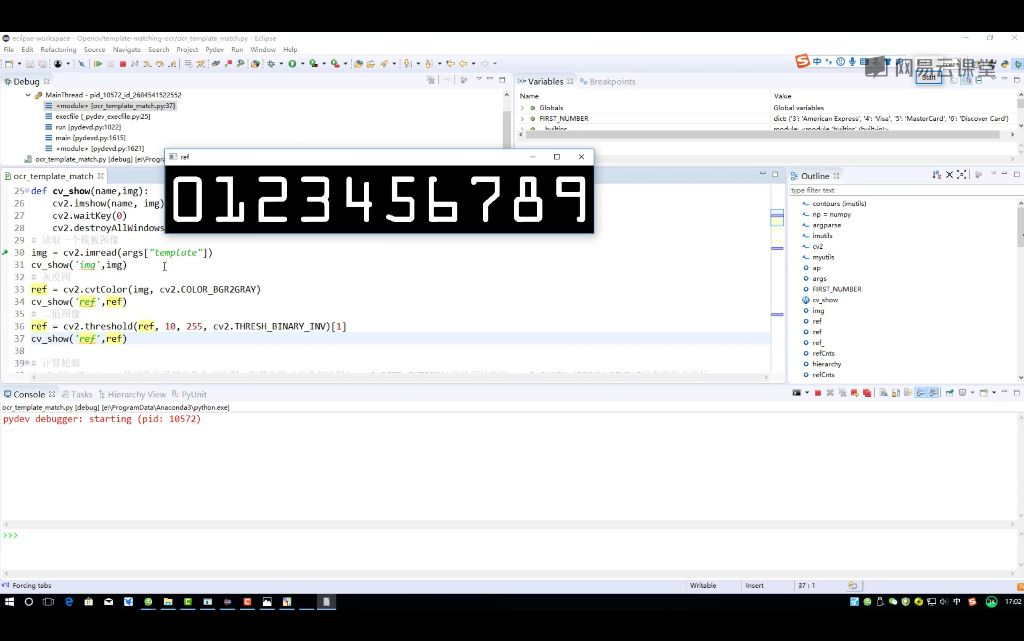

二值化处理
阈值选择阈值设为10，低于阈值设为0（黑），高于阈值设为255（白）。
反二值化使用使数字区域变为白色（255），便于轮廓检测。
处理必要性轮廓检测函数要求输入必须是二值图像。
OCR模板匹配流程
| 知识点核心内容 | 考试重点/易混淆点 | 难度系数 |
|---|---|---|
| 通过Python实现信用卡数字识别 | 参数设置（-I输入图像，-t模板路径） |
⭐⭐⭐ |
| 图像预处理、轮廓检测、模板匹配 | 灰度与二值化转换的阈值选择 |
IDE选择与调试技巧
| 知识点核心内容 | 考试重点/易混淆点 | 难度系数 |
|---|---|---|
| 推荐使用Eclipse进行多语言开发 | 环境配置灵活性（Notebook/PyCharm等均可替代） | ⭐⭐ |
| Debug逐行分析的重要性 | 断点设置与变量监控的实践技巧 |
图像预处理技术
| 知识点核心内容 | 考试重点/易混淆点 | 难度系数 |
|---|---|---|
| 灰度转换→二值化→形态学操作 | 形态学操作顺序对结果的影响（如顶帽优先于Sobel） | ⭐⭐⭐⭐ |
| 轮廓检测与外接矩形计算 | 膨胀次数对轮廓闭合性的影响 |
模板匹配实战演示
| 知识点核心内容 | 考试重点/易混淆点 | 难度系数 |
|---|---|---|
| 分步切割信用卡数字区域 | 轮廓分组逻辑（按坐标或面积筛选） | ⭐⭐⭐⭐ |
| 与模板对比输出结果（如5412→7512） | 匹配精度优化（归一化相关系数 vs 平方差） |
项目学习方法论
| 知识点核心内容 | 考试重点/易混淆点 | 难度系数 |
|---|---|---|
| 通过Debug拆解复杂代码 | 断点设置技巧（条件断点、异常断点） | ⭐⭐ |
| 避免整体阅读导致的混乱 | 变量监控与表达式评估的实时应用 |
课时27：模板处理方法_笔记
信用卡数字识别
轮廓检测
- 关键参数：使用
cv2.findContours()时，第一个参数需要传入图像的.copy()副本，因为原始图像后续还需要使用。 - 轮廓模式：参数
cv2.RETR_EXTERNAL表示只检测外轮廓，内轮廓对数字识别任务无用。 - 轮廓近似方法：使用
cv2.CHAIN_APPROX_SIMPLE来保留轮廓的关键坐标点。 - 绘制技巧：
cv2.drawContours()中参数-1表示绘制所有检测到的轮廓，颜色(0,0,255)为红色线条，线宽3像素。 - 验证方法：通过
np.array(refCnts).shape检查轮廓数量是否正确（信用卡数字应有10个轮廓）。
轮廓排序
- 排序必要性：检测到的轮廓顺序不一定对应数字
0-9的自然顺序，需要手动排序。 - 核心步骤：计算每个轮廓的外接矩形
cv2.boundingRect()，提取矩形左上角坐标(x,y)，根据x坐标进行从左到右排序。 - 实现细节：外接矩形返回值为
(x,y,w,h)四元组，使用myutils.sort_contours()自定义排序函数，排序后轮廓索引即对应数字值（0轮廓对应数字0）。 - 验证方法：排序后应确保轮廓顺序与数字显示顺序完全一致。
模板匹配
- 模板提取：对每个排序后的轮廓获取外接矩形，使用矩形坐标从原图截取
ROI区域：ref[y:y+h, x:x+w]。 - 统一
resize到标准尺寸(57,88)。 - 字典存储：创建
digits字典存储数字模板，键为数字(0-9)，值为对应的ROI图像。 - 注意事项：必须使用
.copy()保留原始图像，每个数字模板尺寸需保持一致，建议在每步处理后显示中间结果验证正确性。
完整流程
- 轮廓检测
- 轮廓排序
- 提取模板
- 构建数字模板字典
知识小结表格
| 知识点 | 核心内容 | 易混淆点/注意事项 | 操作演示 |
|---|---|---|---|
| 轮廓检测 | 使用外轮廓检测功能，忽略内轮廓，用于计算外接矩形 | 必须使用.copy()避免引用问题；参数设置：CV_RETR_EXTERNAL（仅检测外轮廓） |
调用cv2.findContours()并指定mode=cv2.RETR_EXTERNAL |
| 轮廓排序 | 通过外接矩形左上角坐标（x,y）对轮廓进行排序 | 轮廓顺序不固定，需手动排序 | 使用cv2.boundingRect()获取坐标，按x轴排序 |
| 模板提取 | 从排序后的轮廓中截取ROI区域作为数字模板 | 需注意ROI边界（x:x+w, y:y+h）；对抠图结果进行resize统一尺寸 |
切片操作：image[y:y+h, x:x+w]后调用cv2.resize() |
| 字典映射 | 建立数字（0-9）与对应模板图像的映射关系 | 枚举索引i需与排序后的轮廓严格对应 |
遍历轮廓并存储到字典：{i: ROI_image} |
| 调试技巧 | 实时显示轮廓/打印数量验证步骤正确性 | 负值参数（如-1）表示绘制全部轮廓 |
使用cv2.imshow()和print(len(contours))辅助调试 |
课时28：输入数据和识别结果_笔记
轮廓检测
绘制轮廓
处理顺序在图像经过阈值化、形态学等预处理后才计算轮廓，绘制时选择在原始彩色图像上显示。
使用cv2.drawContours()函数，参数设置为-1表示绘制所有轮廓，(0,0,255)表示用红色绘制。
处理后会出现多个不规则轮廓，需要通过特征过滤保留有效轮廓（如信用卡数字区域）。
边界矩形
通过cv2.boundingRect()获取轮廓的外接矩形参数(x,y,w,h)。
计算宽高比，信用卡数字的典型范围为特定比例。
同时满足宽度像素和高度像素的条件，符合条件的轮廓坐标存入locs列表，每个元素为(x,y,w,h)四元组。
轮廓排序
检测到的4个数字轮廓需要按实际排列顺序（从左到右）进行排序。
通常根据轮廓的x坐标值进行升序排列。
排序后轮廓编号1-4对应实际卡号的数字顺序。
经过长宽比和尺寸双重筛选后，仅保留4个有效数字区域轮廓。
阈值参数需要根据具体任务调整，不同信用卡的字体尺寸可能有差异。
模板匹配
遍历轮廓数字
在大轮廓中分割出四个小轮廓，对每个小轮廓与0-9的模板数字进行匹配。
使用红色标记处理区域以提高可视性。
轮廓扩展技巧
在原始轮廓基础上向外扩展5个像素，确保完整包含数字特征。
避免因轮廓检测不精确导致的特征丢失。
预处理步骤
二值化处理后进行轮廓检测，仅检测外轮廓。
轮廓排序从左到右排列检测到的数字轮廓。
模板匹配关键参数
将检测区域resize到与模板相同的57×88大小。
采用相关系数匹配法，通过获取最大匹配得分。
流程展示
模板准备阶段预处理参考图像，提取并排序0-9的数字模板存储为字典结构。
输入处理阶段读取信用卡图像，灰度化+二值化处理，形态学操作平滑图像。
数字识别阶段定位数字组区域，分割单个数字与模板匹配，计算得分取最高分作为识别结果。
结果可视化
用红色矩形框标记识别区域，在框上方显示识别结果。
最终输出信用卡类型和完整卡号。
实际应用要点
相同模板可适用于不同信用卡，通过修改输入图像路径测试不同卡片。
扩展应用
适用场景包括车牌识别等类似场景，关键差异在于需要调整轮廓筛选条件。
改进方向可结合OCR技术提升准确率。
以下为整理后的表格形式呈现：
知识点核心内容与考试重点
| 知识点 | 核心内容 | 考试重点/易混淆点 | 难度系数 |
|---|---|---|---|
| 形态学操作 | 使用不同大小的核进行图像预处理（9×3和5×5核） | 核大小的选择依据实际任务需求 | ⭐⭐ |
| 顶帽操作 | 突出图像中更明亮的区域（如字体区域） | 与底帽操作的区别及应用场景 | ⭐⭐ |
| 索贝尔算子 | 仅使用x方向梯度比xy联合效果更好 | 梯度方向选择的实验验证 | ⭐⭐⭐⭐ |
| 开闭运算 | 先膨胀后腐蚀（闭运算）使离散区域连成整体 | 开闭运算的先后顺序差异 | ⭐⭐ |
| 双峰阈值法 | 使用OTSU自动确定最佳阈值 | 与传统固定阈值法的对比 | ⭐⭐⭐⭐ |
| 轮廓检测 | 通过长宽比过滤无效轮廓（信用卡数字区域） | 轮廓层级关系的理解 | ⭐⭐⭐⭐ |
| 模板匹配 | 使用57×88标准化尺寸进行数字识别 | 匹配方法选择（相关系数法） | ⭐⭐⭐⭐ |
| ROI扩展技巧 | 轮廓坐标±5像素的边界扩展方法 | 扩展量与识别精度的平衡 | ⭐⭐ |
| 多级轮廓处理 | 先定位数字组再识别单个数字的两阶段策略 | 轮廓排序算法的实现 | ⭐⭐⭐⭐ |
| 实际应用验证 | 通过更换信用卡图片测试算法泛化能力 | 模板通用性与场景适应性 | ⭐⭐ |
表格说明
- 形态学操作：核尺寸需根据目标特征调整，如细长文本适合9×3核。
- 顶帽操作：常用于增强亮背景中的暗细节，易与底帽（突出暗背景中的亮区域）混淆。
- 索贝尔算子：x方向梯度对垂直边缘敏感，实际效果需通过实验验证。
- 双峰阈值法：OTSU适用于直方图呈双峰分布的图像，否则效果可能不佳。
- 轮廓层级：需理解
cv2.RETR_TREE等参数对嵌套轮廓的影响。
课时29：文档轮廓提取_笔记
文档轮廓提取

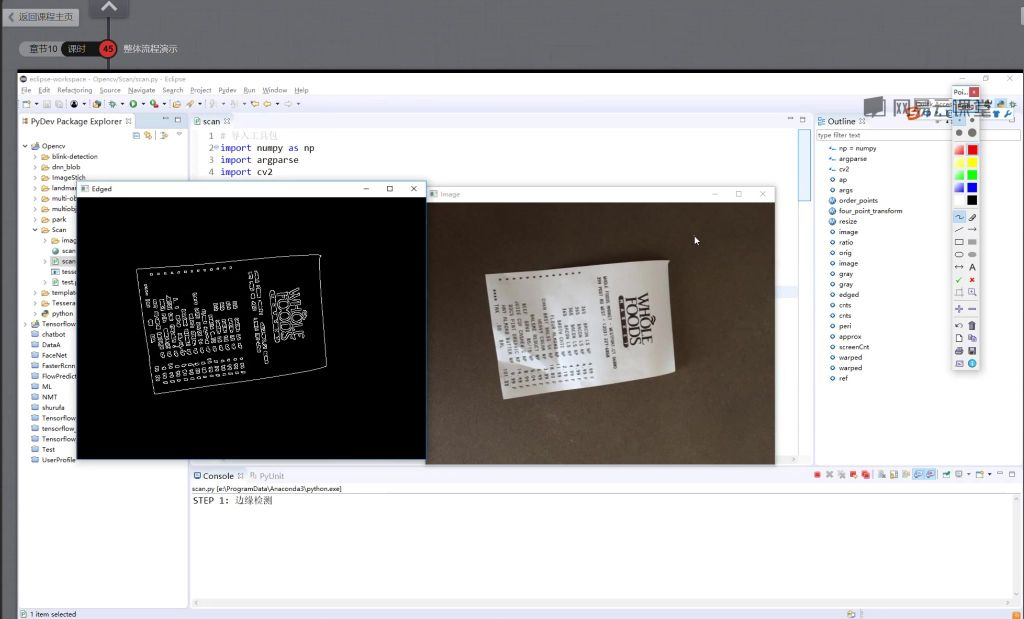

边缘检测
预处理步骤
转为灰度图：将图像从BGR转为灰度。
高斯滤波：去除噪声，常用(5,5)核大小。
Canny边缘检测：设置双阈值75和200进行边缘提取。
检测原理
通过红色框标识目标检测区域，过滤背景干扰。
关键参数：边缘检测结果直接影响后续轮廓提取的准确性。

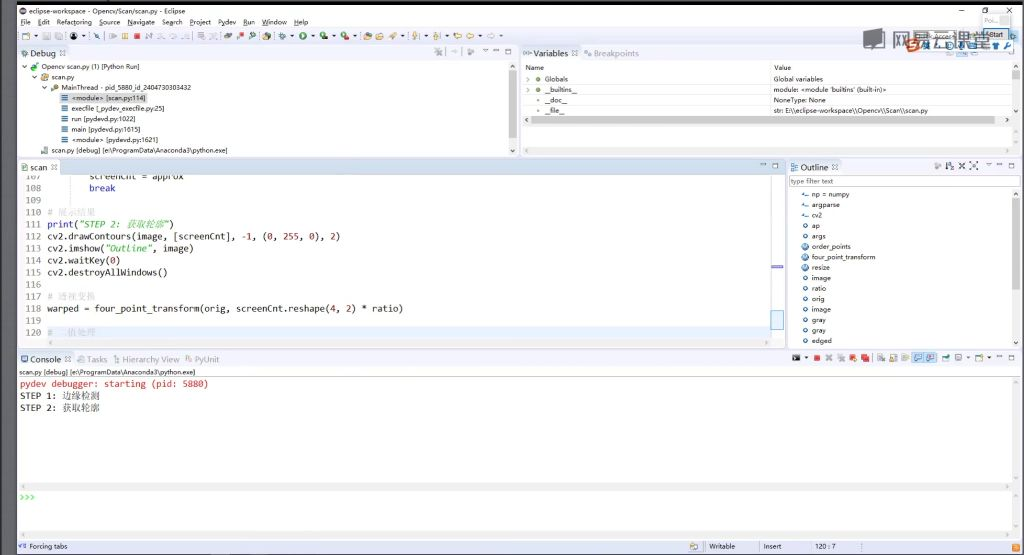

获取轮廓
轮廓近似方法
使用多边形近似，精度控制为轮廓周长的2%作为近似阈值。
四点判断：当近似结果为4个点时即为目标矩形轮廓。
轮廓筛选

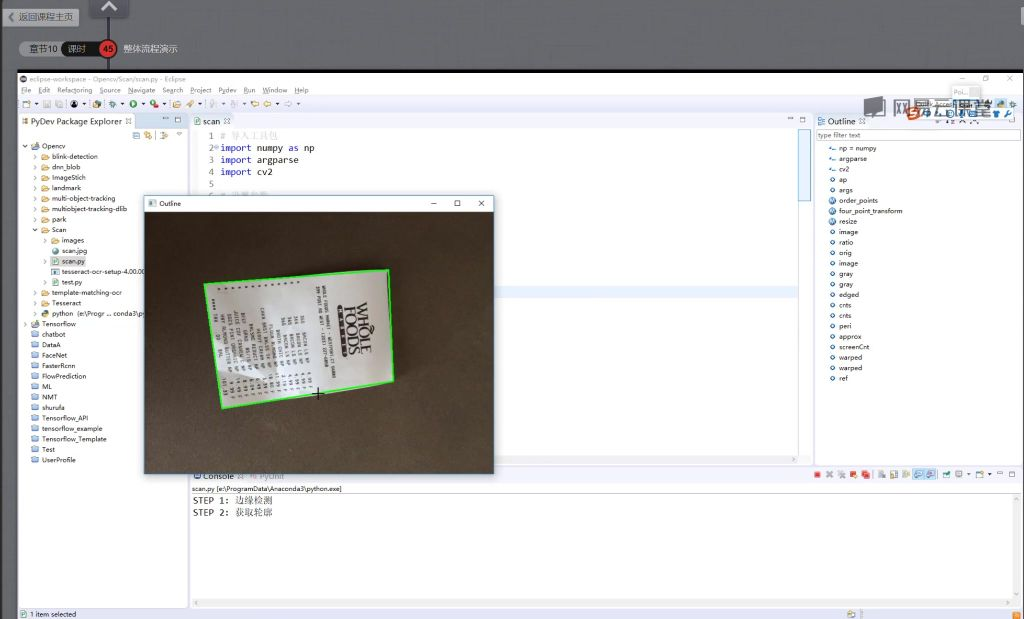

按面积或周长排序取前5个轮廓，通过绿色线条绘制最终轮廓。
特殊处理：对于多文档场景，可保留多个四点轮廓。
透视变换
变换原理
包含平移、旋转、翻转等操作的复合变换。
计算变换矩阵并执行实际变换。
坐标处理
使用函数规范坐标顺序（左上、右上、右下、左下）。
变换后保持内容不变，仅改变呈现角度。
尺寸计算
通过欧式距离公式计算变换后图像的宽度和高度。
取最大宽度和高度作为输出尺寸。
文字识别
OCR工具
使用Tesseract OCR进行字符识别，支持中英文、数字混合识别。
需单独安装配置OCR引擎。
后处理
对变换结果进行二次图像增强，包括二值化、去噪等操作以提高识别率。
识别结果可结构化输出为文本数据。
应用案例
购物小票扫描处理
难点：任意角度拍摄导致的形变，复杂背景下的轮廓提取，小票内容的精确识别。
解决方案：通过边缘检测+轮廓近似定位小票区域，透视变换校正图像角度，OCR识别商品信息和价格。
阅读理解文档扫描
特殊处理：多段落文本的分区域处理，保持原始文档的版式结构，针对印刷体优化识别参数。
文档轮廓提取
调试技巧：使用比例参数保持原图坐标关系，分步骤可视化中间结果，关键点坐标的规范化处理。
参数调整：边缘检测阈值的动态调整，轮廓近似精度的优化，输出尺寸的自适应计算。
文档扫描流程技术要点
| 核心内容 | 关键步骤/技术要点 | 应用场景 |
|---|---|---|
| 边缘检测 | 高斯滤波去噪 → 灰度转换 → Canny边缘检测 | 图像预处理阶段 |
| 轮廓检测 | 按面积/周长排序轮廓 → 多边形近似（4点判定矩形） | 目标区域提取 |
| 透视变换 | 计算原图与目标图4点坐标映射 → cv2.warpPerspective |
图像几何校正 |
| OCR集成 | 使用开源工具包（如Tesseract）处理透视变换结果 | 文字信息提取 |
参数调整优化方法
| 优化方向 | 具体实现 | 作用 |
|---|---|---|
| Resize比例计算 | 保持原始图像与坐标的同步缩放比例 | 避免坐标映射失真 |
| 轮廓近似精度控制 | 设置多边形近似阈值（通常为轮廓周长的2%） | 提高矩形区域判定精度 |
代码实现示例（边缘检测与透视变换）
import cv2
import numpy as np
# 边缘检测示例
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
blurred = cv2.GaussianBlur(gray, (5, 5), 0)
edged = cv2.Canny(blurred, 75, 200)
# 透视变换示例
def four_point_transform(image, pts):
rect = order_points(pts)
(tl, tr, br, bl) = rect
width = max(np.linalg.norm(tr - tl), np.linalg.norm(br - bl))
height = max(np.linalg.norm(bl - tl), np.linalg.norm(br - tr))
dst = np.array([[0, 0], [width, 0], [width, height], [0, height]], dtype="float32")
M = cv2.getPerspectiveTransform(rect, dst)
warped = cv2.warpPerspective(image, M, (int(width), int(height)))
return warped
技术要点说明
- Canny边缘检测：通过双阈值（低阈值75，高阈值200）控制边缘连接性，优先保留强边缘。
- 多边形近似：使用
cv2.approxPolyDP时，需根据轮廓周长动态调整epsilon值（如周长的2%）。 - 坐标映射同步：在图像缩放（resize）时，需同步调整轮廓坐标，防止透视变换错位。
课时30：原始与变换公式+透视变换结果_笔记
透视变换所需参数
两组坐标点：原始坐标通过轮廓检测获得的四个点（a,b,c,d），目标坐标是期望输出的标准矩形四点（e,f,g,h）。
比例因子用于将检测到的坐标点还原到原始图像尺寸，因为原始图像可能经过resize操作。
矩阵计算需要8个方程求解3×3变换矩阵，每组坐标点提供2个方程，因此需要4组坐标点。

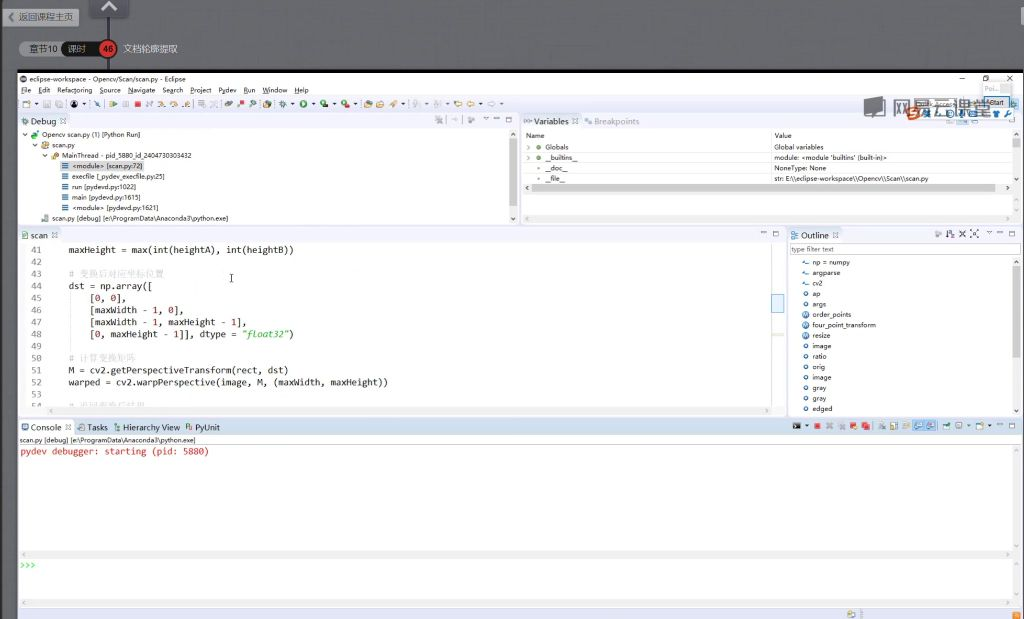

透视变换过程
坐标排序按顺序排列为左上(tl)、右上(tr)、右下(br)、左下(bl)。

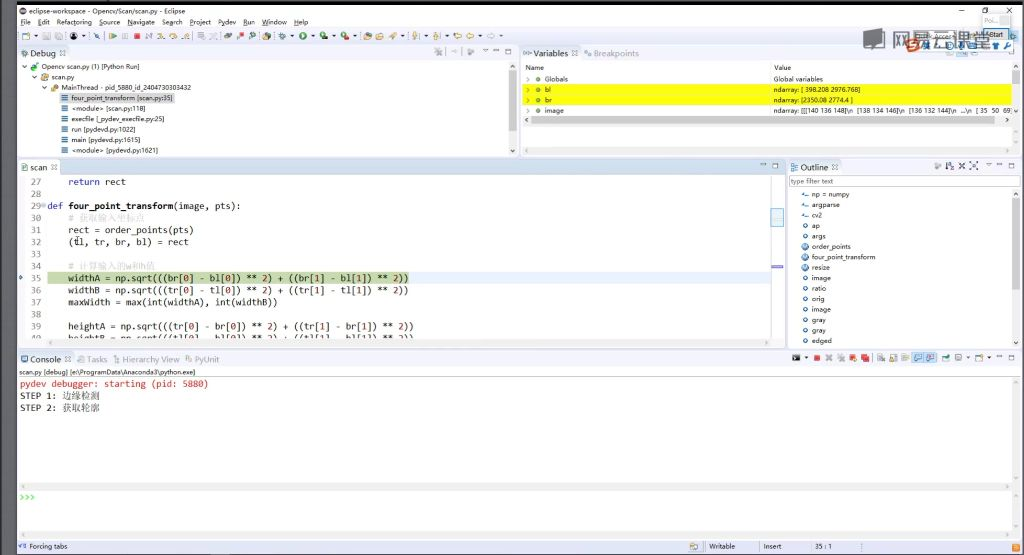

宽度计算取底边宽度(widthA)和顶边宽度(widthB)的最大值，高度计算取左侧高度(heightA)和右侧高度(heightB)的最大值。
目标坐标生成标准矩形坐标为：[0,0], [maxWidth-1,0], [maxWidth-1,maxHeight-1], [0,maxHeight-1]，减1操作是为了避免数组越界。
坐标转换原理先将二维坐标转换为齐次坐标（增加z=1维度），通过3×3变换矩阵进行三维空间变换，最后将结果投影回二维平面。
矩阵求解条件要求四个原始点不能共线，必须构成四边形，OpenCV的getPerspectiveTransform函数自动完成矩阵计算。
代码执行结果

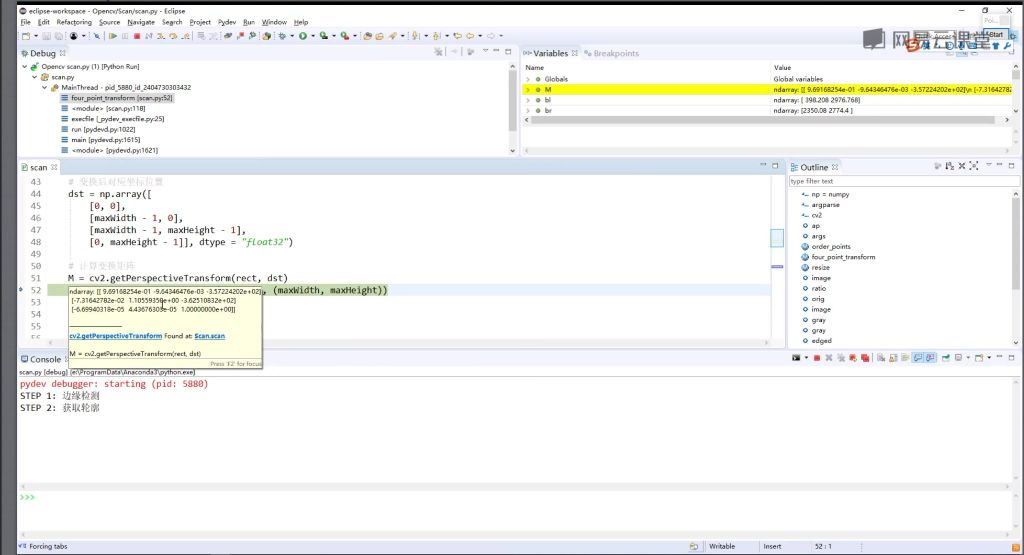

变换矩阵示例包含具体的数值示例。

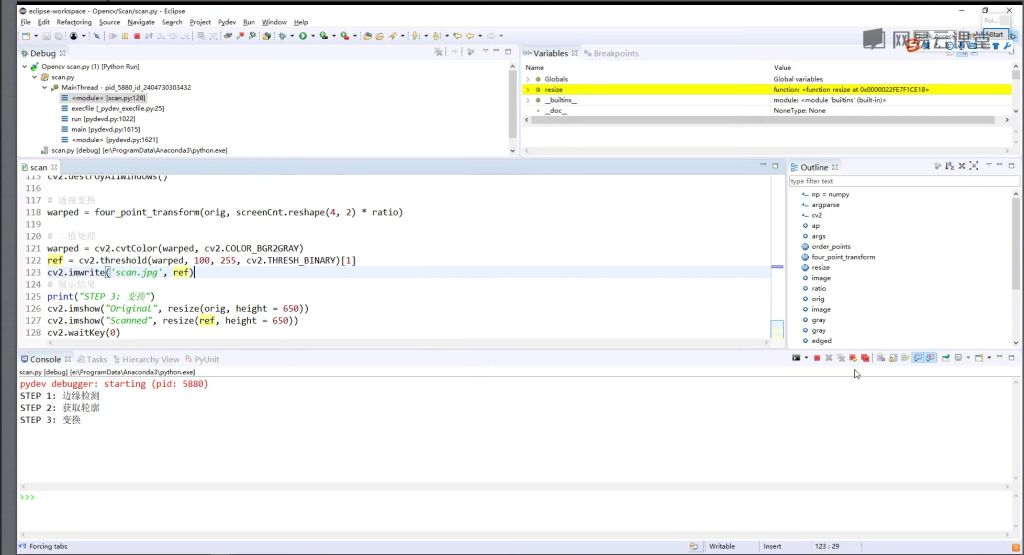

后处理步骤包括灰度化将结果转换为单通道灰度图像，二值化使用阈值处理保留有效信息。

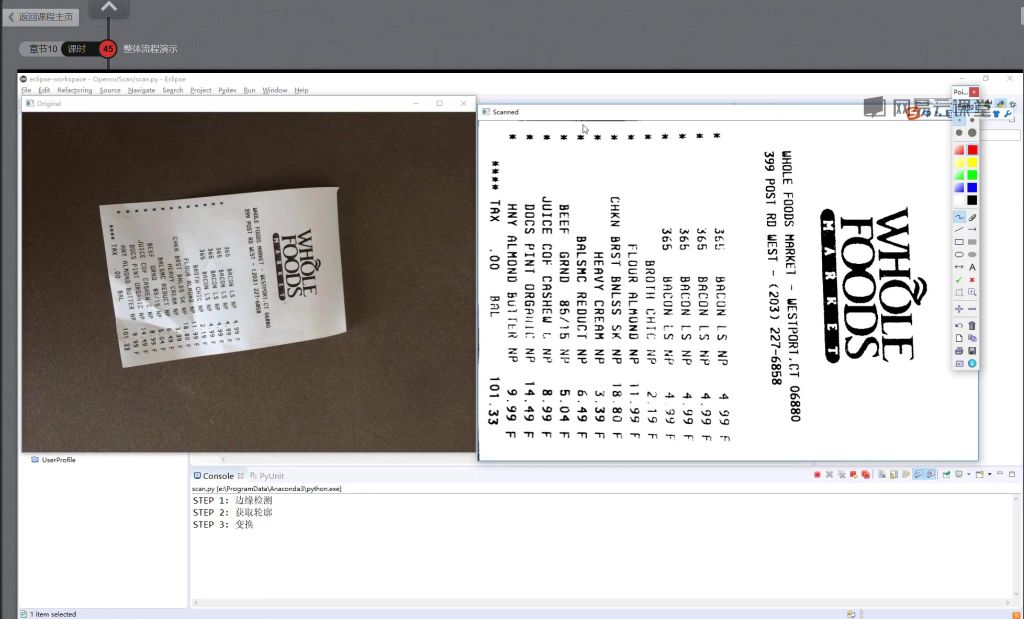

结果显示对比展示原始图像和变换后结果。
### 应用场景
文档扫描将倾斜文档转换为标准矩形。
OCR预处理为后续文字识别提供规整的输入图像。
图像校正修复透视变形问题。
以下是整理后的知识点表格：
透视变换技术要点总结
| 类别 | 核心内容 | 关键步骤/注意事项 |
|---|---|---|
| 原理 | 将歪斜图像转换为规整文档的坐标映射技术 | 需两组坐标：原始图像轮廓点 + 目标矩形点 |
计算宽度和高度时取最大值：max(w1,w2) 和 max(h1,h2) |
||
| 坐标点要求 | 必须提供4组非共线点（通常为矩形轮廓） | 点顺序需明确：左上→右上→右下→左下 |
| 每组点包含(x,y)坐标，共需8个方程解算变换矩阵 | ||
| 变换矩阵计算 | 通过cv2.getPerspectiveTransform()求解3×3齐次矩阵 |
输入原始坐标与目标坐标（如[(0,0), (w,0), (w,h), (0,h)]） |
| 矩阵含8个未知数，需归一化处理 | ||
| 图像后处理 | 灰度化+二值化以突出有效信息 | 透视变换后需调整显示范围（w-1, h-1防止越界） |
| 适用场景 | 文档扫描、OCR预处理 | 结果为字符识别提供规整输入 |
| OCR关联应用 | 需提取文本区域（如小票商品名、价格） | 技术栈组合：OpenCV透视变换 + OCR引擎（如Tesseract） |
腾讯云面向开发者汇聚海量精品云计算使用和开发经验，营造开放的云计算技术生态圈。
更多推荐
11
0- 0
已为社区贡献3条内容
所有评论(0)
