48MW双馈风电机组并网仿真模型 机端由24台2MW双馈风机构成48MW风电场，出口电压690v，经升压变压器及线路阻抗连接至120kv交流电网。 该模型还包括风速模块，故障模块。 风速模块包括渐变风阵风随疾风的组合形式，可根据需求做不同风速种类下的仿真实验，另一方面，可做故障实验，包括单相，两相，三相短路故障实验。 模型完整无错，波形良好

在风电领域，深入研究风电机组并网的性能和特性至关重要。今天咱就来唠唠这个 48MW 双馈风电机组并网仿真模型。

模型架构基础

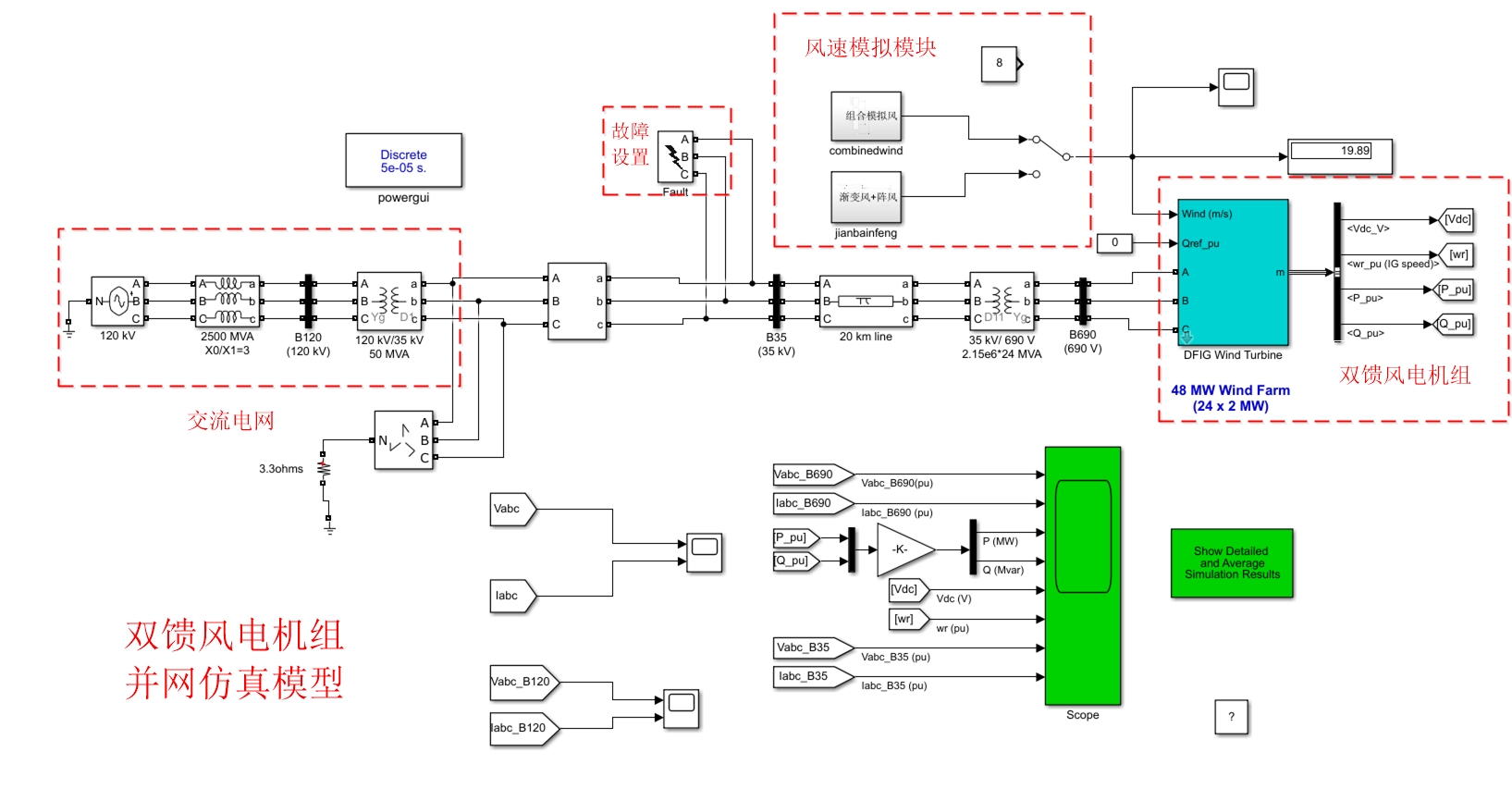

这个模型构建了一个颇为典型的风电场场景。机端由 24 台 2MW 的双馈风机组成，共同构成了 48MW 的风电场规模。风机出口电压设定为 690V，随后经过升压变压器，再通过线路阻抗连接至 120kV 的交流电网。简单说，这就像是搭建了一条电力输送的“高速公路”，让风机产生的电能能顺畅地汇入大电网。

风速模块：多变的“风之乐章”

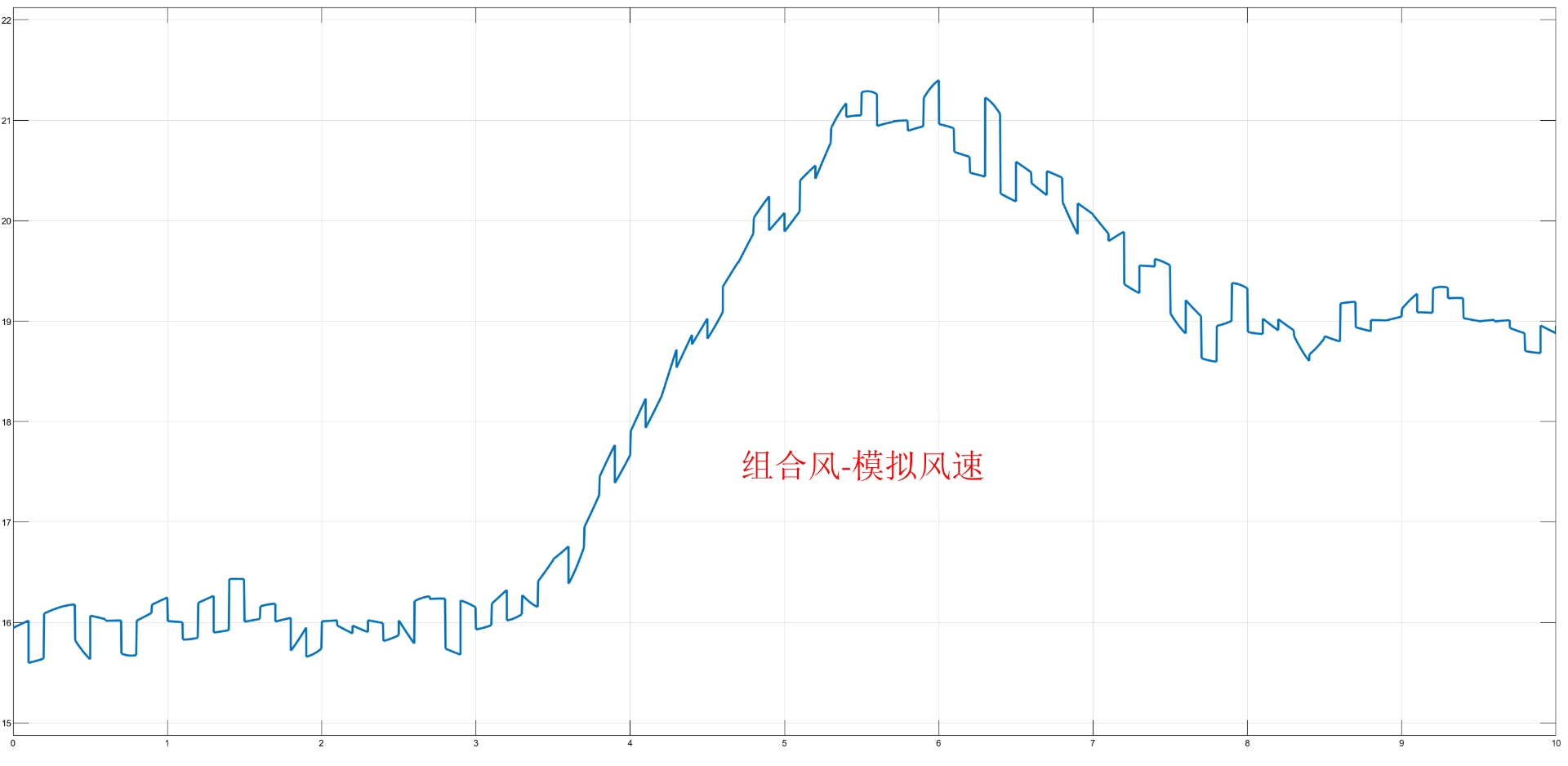

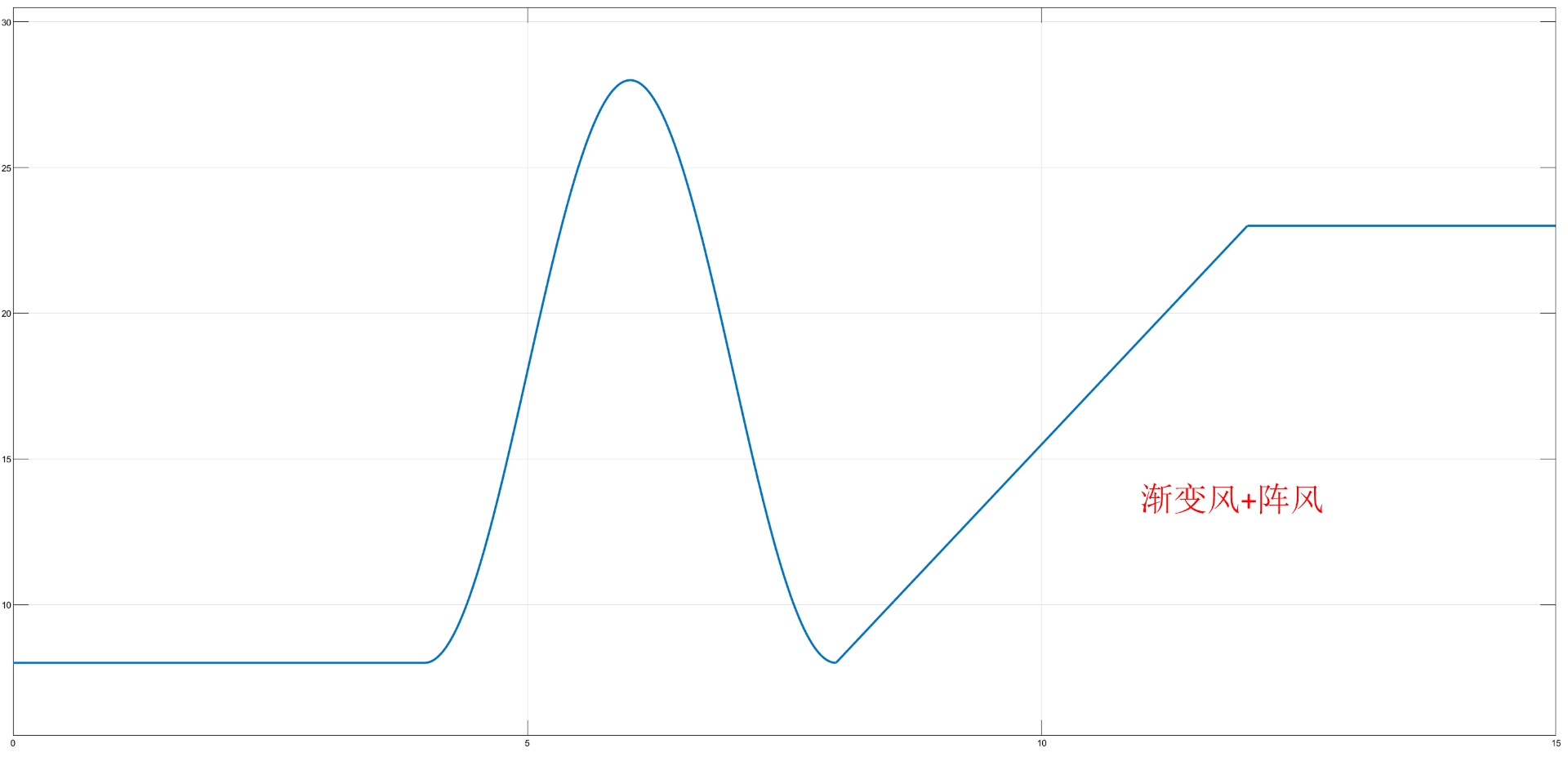

风速模块是这个模型的一大亮点，它模拟了现实中风速复杂多变的情况。它采用渐变风、阵风以及随疾风的组合形式。咱可以通过代码来简单示意一下风速的模拟（这里以 Python 为例，实际仿真可能会在专业软件如 MATLAB/Simulink 中进行）：

import numpy as np
import matplotlib.pyplot as plt

# 假设仿真时间为100秒，时间步长0.01秒
time = np.arange(0, 100, 0.01)
wind_speed = np.zeros(len(time))

# 模拟渐变风
for i in range(len(time)):
    if time[i] < 30:
        wind_speed[i] = 2 * time[i] / 30 + 5
    elif time[i] < 60:
        wind_speed[i] = 7
    else:
        wind_speed[i] = -2 * (time[i] - 60) / 40 + 7

# 加入阵风
gust_start = 40
gust_end = 45
gust_amplitude = 3
for i in range(len(time)):
    if gust_start <= time[i] <= gust_end:
        wind_speed[i] += gust_amplitude * np.sin(2 * np.pi * (time[i] - gust_start) / (gust_end - gust_start))

# 加入随疾风（简单示意，实际更复杂）
for i in range(len(time)):
    if np.random.rand() < 0.1:
        wind_speed[i] += np.random.rand() * 2

plt.plot(time, wind_speed)
plt.xlabel('Time (s)')
plt.ylabel('Wind Speed (m/s)')
plt.title('Simulated Wind Speed Profile')
plt.show()

上述代码简单构建了一个风速模拟。先是设定了时间范围和步长，然后逐步构建渐变风，在特定时间段加入阵风，最后通过随机数模拟了随疾风的情况。通过这个风速模块，我们就能根据需求，在不同风速种类下进行仿真实验，研究风电机组在各种复杂风况下的运行表现。

故障模块：挑战与应对

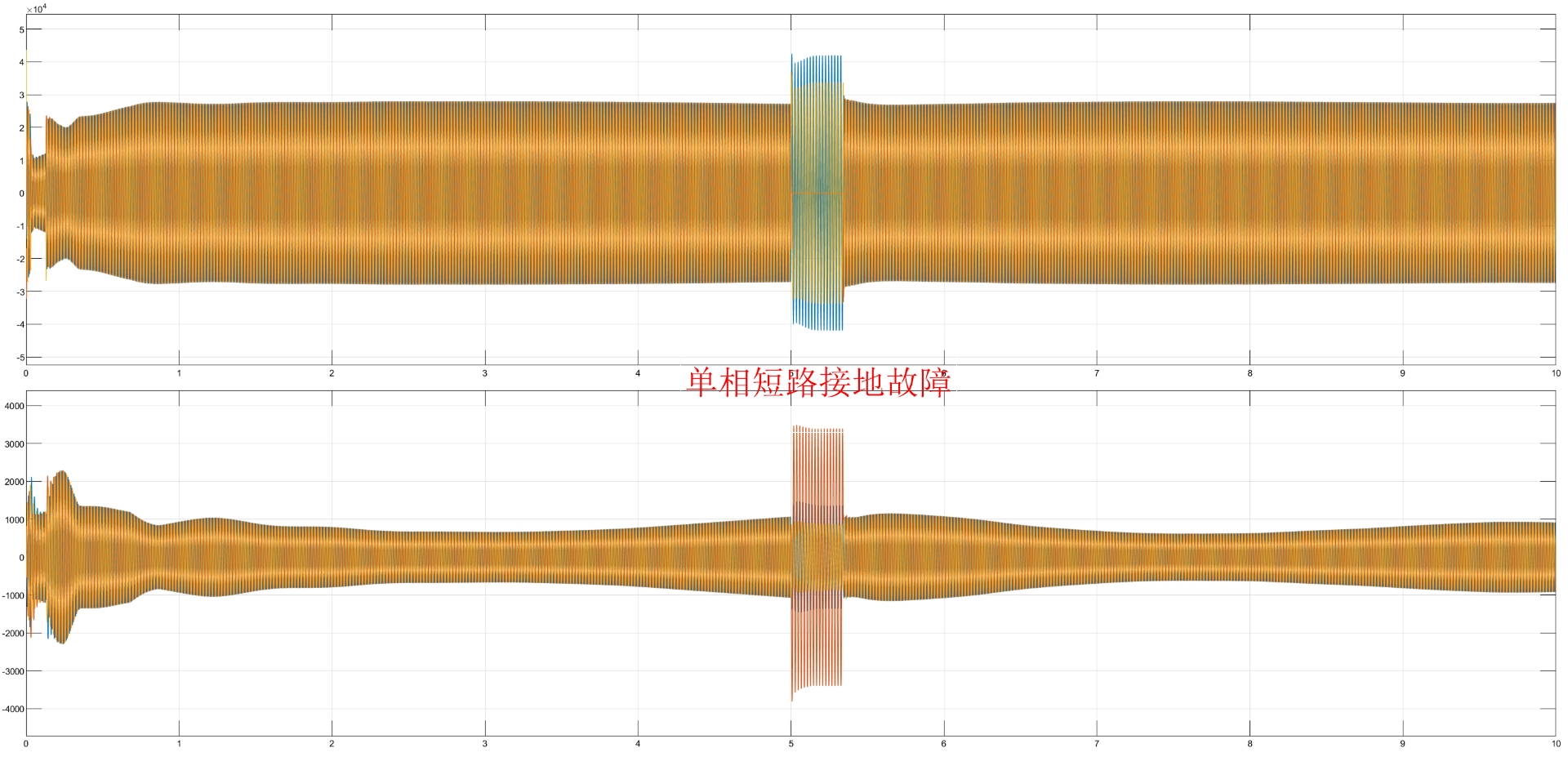

故障模块同样关键，它涵盖了单相、两相、三相短路故障实验。在实际的电力系统中，这些故障随时可能发生，所以在模型中模拟它们，对于分析风电机组及整个并网系统的故障应对能力十分重要。在专业的仿真软件中，我们可以通过设置特定的参数来触发这些故障。例如在 MATLAB/Simulink 中，对于三相短路故障，我们可能会在电网连接点附近设置一个故障模块，并设置故障类型为三相短路，故障起始时间和持续时间等参数，如下方代码片段（简化示意）：

% 假设已经搭建好风电场并网模型
% 在模型中找到电网连接点
grid_connection_point = find_system('wind_farm_model', 'Name', 'GridConnection');
% 添加三相短路故障模块
fault_block = add_block('simscape/Specialized Power Systems/Elements/Three - Phase Fault',...
    'wind_farm_model/fault', 'Position', [200 160 220 180]);
% 设置故障参数
set_param('wind_farm_model/fault', 'F', '3ph', 't_f', '5', 't_c', '5.1');

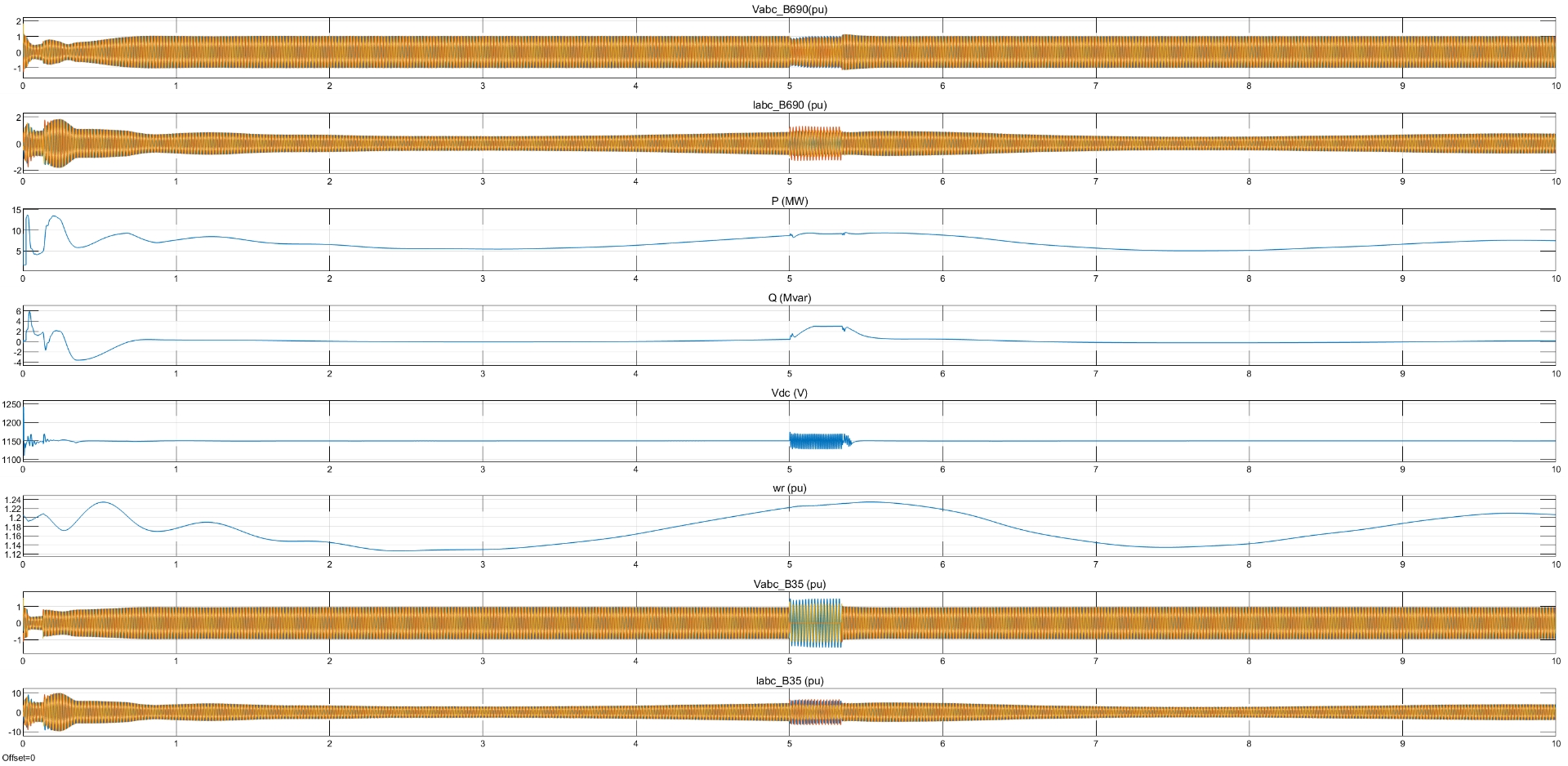

上述 MATLAB 代码简单展示了如何在已有的风电场并网模型中添加三相短路故障模块，并设置故障起始时间为 5 秒，持续时间为 0.1 秒。通过这样的设置，我们就能观察到在三相短路故障发生时，风电机组的各项电气参数变化，如电流、电压等，以此评估系统的故障穿越能力。

模型效果验证

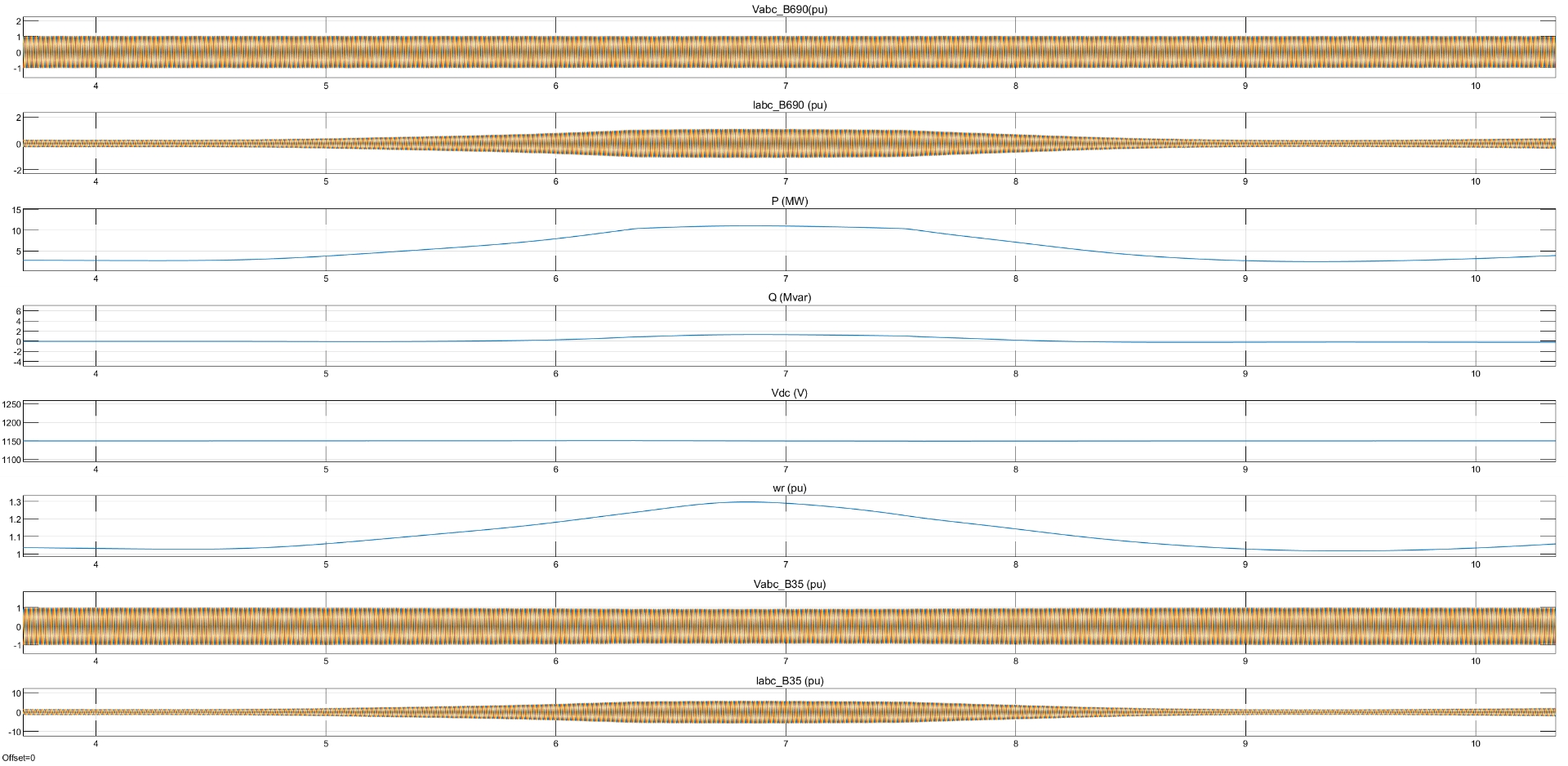

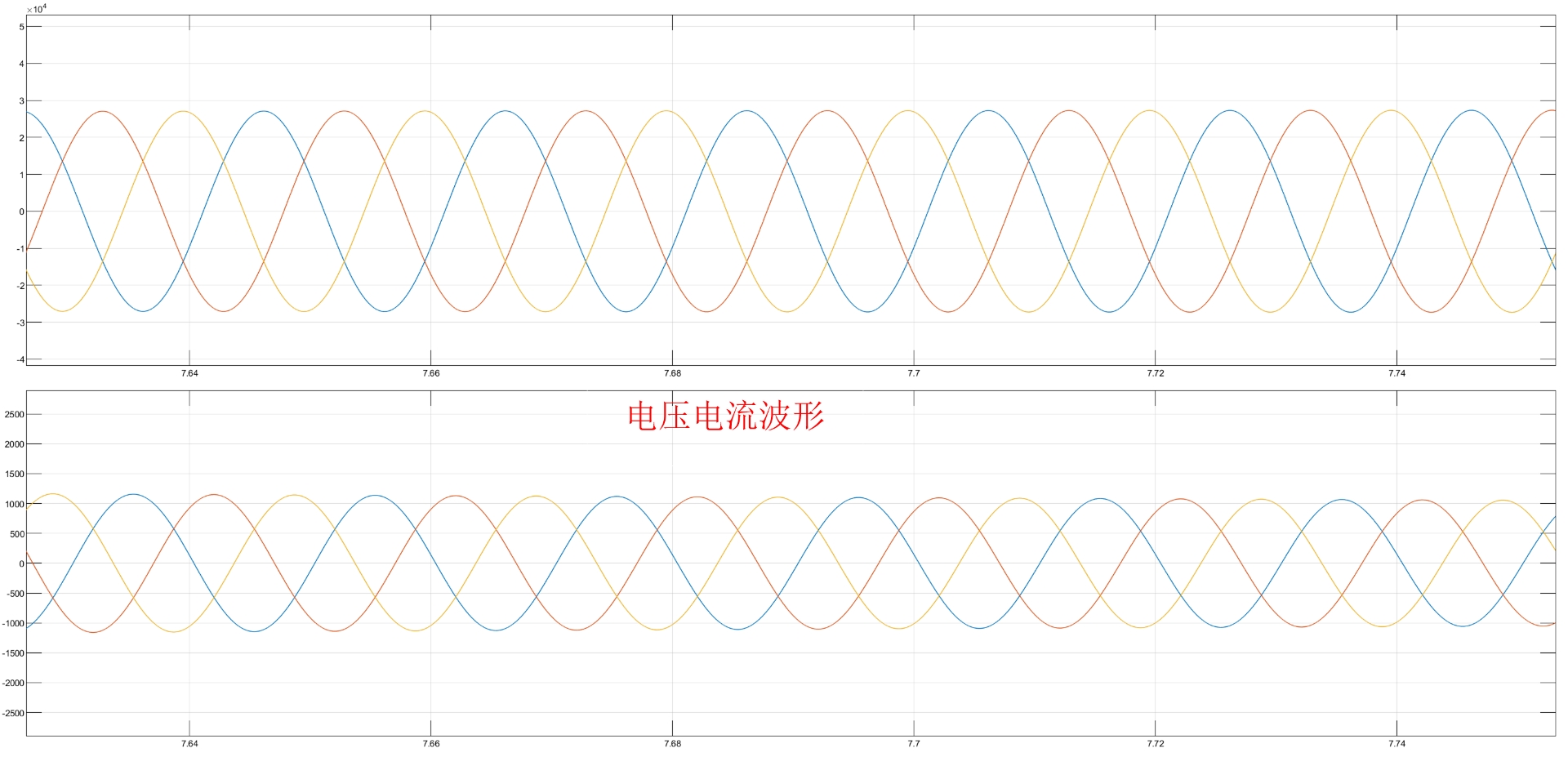

这个 48MW 双馈风电机组并网仿真模型完整无错，从实际运行的波形来看，非常良好。无论是在不同风速条件下，风电机组输出功率的变化曲线，还是在故障发生及恢复过程中，电网侧和风机侧的电压、电流波形，都能准确反映实际情况。这表明模型能够有效地模拟双馈风电机组并网的各种工况，为风电并网技术的研究和优化提供了可靠的工具。

总之，这个模型对于深入了解双馈风电机组并网过程中的各种现象和问题，以及针对性地提出改进措施和优化策略，有着不可忽视的价值。希望通过今天的分享，大家对风电并网仿真模型有了更清晰的认识。
